Patalpų schemų ir vartų tipų apžvalga Lietuvoje

Šiame straipsnyje aptariamos patalpų schemos ir vartų tipai Lietuvoje, atsižvelgiant į elektros įrenginių įrengimo taisykles ir kitus norminius aktus. Straipsnis remiasi Lietuvos Respublikos teisės aktais ir standartais, reglamentuojančiais elektros įrenginių įrengimą ir eksploatavimą.

Elektros įrenginių įrengimo taisyklės

Specialiųjų patalpų ir technologinių procesų elektros įrenginių įrengimo taisyklės (toliau - Taisyklės) parengtos vadovaujantis Lietuvos Respublikos energetikos įstatymu, Lietuvos Respublikos statybos įstatymu, Lietuvos Respublikos elektros energetikos įstatymu, Lietuvos Respublikos ūkio ministerijos nuostatais ir Lietuvos Respublikos aplinkos ministerijos nuostatais.

Elektros įrenginiai, be šių Taisyklių reikalavimų, turi atitikti Elektros įrenginių įrengimo taisyklių (toliau - EĮĮT) reikalavimus. Pagrindinės šiose Taisyklėse vartojamos sąvokos atitinka Lietuvos Respublikos energetikos įstatyme, Lietuvos Respublikos elektros energetikos įstatyme, Elektros įrenginių įrengimo taisyklėse (1-4 skyriuose) ir Elektros tinklų kodekse apibrėžtas sąvokas.

Šių Taisyklių II skyriaus „Gyvenamosios ir visuomeninės paskirties pastatų elektros įrenginiai” reikalavimai taikomi gyvenamųjų, administracinės ir visuomeninės paskirties pastatų elektros įrenginiams.

Bendrieji reikalavimai elektros įrenginiams

Elektros imtuvams maitinti turi būti naudojama iki 1000 V įtampos TN, TT arba IT elektros tinklų sistemos. Išimtiniais atvejais teisės aktų nustatyta tvarka gavus statybos leidimą gyvenamuosiuose pastatuose leidžiama įrengti transformatorines su sausaisiais arba pripildytais nedegiųjų medžiagų transformatoriais.

Transformatorinių statybos vietos turi būti taip parinktos, kad prie jų galėtų privažiuoti transporto priemonės. Maitinant vienfazius vartotojus iš daugiafazio maitinimo tinklo atšakomis nuo oro ir kabelių linijų, rekomenduojama numatyti apsauginį vartotojų atjungimą neleistinai padidėjus įtampai dėl apkrovos asimetrijos, atsirandančios nutrūkus apsauginiam nuliniam (PEN) laidininkui.

Įvadiniai įrenginiai ir skirstomieji skydeliai

Įvade į pastatą turi būti įvadinė apskaitos spinta arba įvadinė apskaitos skirstomoji spinta. Kai pastate yra keletas ūkiniu požiūriu savarankiškų vartotojų, jie prijungiami laikantis Elektros įvadinių apskaitos spintų (skydelių) pastatuose ir išorėje įrengimo ir prijungimo prie elektros tinklų laikinųjų taisyklių.

Įvadinėje apskaitos spintoje arba įvadinėje apskaitos skirstomojoje spintoje imtuvus maitinančios linijos turi būti prijungiamos per komutavimo aparatus. Atskiruose pastato aukštuose esantys skirstomieji skydeliai turi būti sumontuoti ne toliau kaip 3 m įvertinant elektros instaliacijos ilgį nuo maitinimo stovo.

ĮAS, PSS rekomenduojama įrengti elektros skydinių patalpose, į kurias gali įeiti tik elektrotechninis personalas. Šios patalpos turi būti atskirtos nuo kitų patalpų ne mažesnio kaip R45 atsparumo ugniai nedegiomis pertvaromis. Įrengiant ĮAS, PSS ne elektros skydinių patalpose spintų apsaugos laipsnis turi būti ne žemesnis kaip IP 31.

Patalpos, kur sumontuotos įvadinės apskaitos skirstomosios spintos ir pagrindinės skirstomosios spintos, turi turėti natūralų vėdinimą ir elektrinį apšvietimą.

Magistralinės ir grupinės linijos

Maitinti atskiriems elektros imtuvams, priklausantiems inžineriniams pastatų įrenginiams, rekomenduojama naudoti laidus ir kabelius varinėmis gyslomis. Visuose pastatuose magistralinės linijos nuo įvadinio įrenginio arba nuo įvadinio skirstomojo įrenginio iki grupinių skydelių turi būti trilaidės, keturlaidės arba penkialaidės (faziniai laidai L, nulinis laidas N ir apsauginis laidas PE ).

Grupinio tinklo linijos, tiesiamos nuo grupinių, aukštų ir butų skydelių iki bendrojo apšvietimo šviestuvų, šakučių lizdų ir stacionariųjų elektros imtuvų, turi būti trilaidės, keturlaidės arba penkialaidės. Draudžiama kelioms atskiroms grupinėms linijoms naudoti bendrus nulinius (N) ir apsauginius (PE) laidininkus.

Elektros instaliaciją patalpose rekomenduojama nutiesti taip, kad ją būtų galima pakeisti. Pastatuose, kurių statybinės konstrukcijos yra iš nedegiųjų medžiagų, grupiniai tinklai gali būti tiesiami užsandarintai, be galimybės juos pakeisti sienų, pertvarų ir perdangų grioveliuose, po tinku, grindų ruošinio sluoksnyje arba statybinių medžiagų kiaurymėse kabeliais arba izoliuotais laidais su apsauginiu apvalkalu.

Patalpose, skirtose maistui gaminti ir valgyti, išskyrus butų virtuves, leidžiama atviroji kabelių instaliacija. Per pastato sekcijų rūsius ir techninius pogrindžius leidžiama tiesti iki 1000 V įtampos kabelius, maitinančius kitų to paties pastato sekcijų elektros imtuvus.

Maitinant trifazes simetrines apkrovas, trifazių keturlaidžių ir penkialaidžių linijų nulinių (N) laidininkų skerspjūvis turi būti lygus fazinių laidininkų skerspjūviui, jei fazinių varinių laidininkų skerspjūvis yra iki 16 mm2, o aliumininių - iki 25 mm2.

Reikalavimai apšvietimui ir kitai įrangai

Maisto ruošimo patalpose, išskyrus butų virtuves, šviestuvai su kaitinamosiomis lempomis virš darbo vietų (viryklių, stalų ir pan.) iš apačios turi turėti apsauginį stiklinį gaubtą. Pastatuose su trilaidžiu elektros tinklu jungiklius rekomenduojama įrengti sienoje, prie durų, netoli durų rankenos.

Namų numeriai ir gaisrinių hidrantų nurodomieji ženklai ant išorinių pastato sienų turi būti apšviesti. Apsauginė signalizacija, gaisrinės saugos ir gaisrinės automatikos įrenginiai, nesvarbu, kokia yra vartotojo elektros tiekimo patikimumo kategorija, turi būti maitinami iš dviejų nepriklausomų šaltinių, o jei jų nėra - dviem linijomis iš vieno maitinimo šaltinio.

Apsauga nuo elektros smūgio

Visose patalpose atviros pasyviosios dalys turi būti įžemintos arba įnulintos. Visose patalpose kilnojamųjų elektros prietaisų ir stalinių priemonių pasyviosios dalys turi būti prijungtos prie trilaidės grupinės linijos apsauginių laidininkų.

Normaliose patalpose leidžiama naudoti kabamuosius šviestuvus, pakabintus ant izoliuotų kablių, nors ir neturinčius gnybtų apsauginiams laidininkams prijungti. Įrengiant srovės skirtuminę apsaugą turi būti įvykdyti selektyvumo reikalavimai. Gyvenamuosiuose pastatuose draudžiama naudoti srovės skirtumines apsaugas, automatiškai atjungiančias vartotoją nuo tinklo, išnykus arba neleistinai sumažėjus tinklo įtampai.

Grupiniuose tinkluose, maitinančiuose šakučių lizdus, reikia įrengti srovės skirtumines apsaugas, kurių IDN £ 30 mA. Gyvenamuosiuose pastatuose srovės skirtumines apsaugas rekomenduojama įrengti butų skydeliuose. Privaloma įrengti srovės skirtumines apsaugas (IDN £ 30 mA) grupinėms linijoms, prie kurių prijungti šakučių lizdai, esantys lauke arba pavojingose ir labai pavojingose patalpose, pvz., butų ir viešbučių vonių ir dušų patalpų 3 zonoje.

Suminė tinklo nuotėkio srovė, įvertinant stacionariuosius ir kilnojamuosius elektros imtuvus, normaliu darbo režimu neturi viršyti 1/3 srovės skirtuminės apsaugos vardinės srovės.

Žiūrovinių objektų elektros įrenginiai

Prie 0,4 kV įtampos linijų, maitinančių žiūrovinius objektus iš bendrojo naudojimo transformatorinių, draudžiama prijungti kitų vartotojų elektros įrenginius. Pagrindinė skirstomoji spinta turi turėti dvi žemosios įtampos šynų sekcijas su automatiniu rezervo įvedimu (ARĮ). Pagrindinės skirstomosios spintos sekcijas reikia maitinti iš transformatorių viena kitą rezervuojančiomis linijomis.

Elektros imtuvus reikia maitinti iš dviejų transformatorių. Pagrindinė skirstomoji spinta (įvadinė apskaitos skirstomoji spinta) turi turėti dvi žemosios įtampos šynų sekcijas. Sekcijas reikia maitinti iš transformatorinės atskiromis, viena kitą rezervuojančiomis linijomis. Kitos paskirties pastate esantį žiūrovinį objektą, kurio bendra esančių viename pastate salių talpa yra iki 300 žmonių, išskyrus vaikų žiūrovinius objektus, galima maitinti viena kabeline linija.

Transformatorinės su sausaisiais arba pripildytais nedegiuoju aušinimo skysčiu transformatoriais gali būti pastato viduje, atskiroje patalpoje. Sceniniam apšvietimui ir orkestro piupitrų apšvietimui reikia naudoti šviesos šaltinius, kurių skaistį būtų galima tolygiai reguliuoti.

Evakuacijos keliuose iš žiūrovų salių, scenų (estradų, maniežų) ir kitų patalpų išėjimo iš pastato kryptimi virš durų turi būti šviesinės rodyklės, rodančios evakuacijos kryptį. Jos turi būti prijungtos prie saugos arba evakuacinio apšvietimo maitinimo šaltinio arba automatiškai persijungti prie jo dingus įtampai pagrindiniuose maitinimo šaltiniuose.

Gaisrinės saugos reikalavimai

Įjungus gaisrinių siurblių ir apsaugos nuo dūmų sistemų elektros variklius bei gaisrinės automatikos įrenginius, turi būti automatiškai išjungiami vėdinimo ir oro kondicionavimo elektros imtuvai. Gaisriniai siurbliai turi būti paleidžiami iš gaisrinio posto patalpos (kai jis yra), iš siurblinės patalpos, taip pat iš gaisrinių čiaupų vietų, kai vandentiekio spaudimas nepakankamas.

Kai siurbliai paleidžiami automatiškai naudojant spaudimo reles, čiurkšlės reles ir pan., įrengti siurblių įrengimo įtaisus gaisrinių čiaupų vietose nereikalaujama. Gaisriniai siurbliai turi būti išjungiami tik iš gaisrinio posto patalpos ir iš siurblinės. Gaisrinė uždanga turi turėti blokuotes, automatiškai išjungiančias elektros variklį, atsileidus traukos trosams.

Dūmų liukų valdymas turi būti toks, kad būtų galima vienu metu atidaryti visus liukus ir atidaryti bei uždaryti kiekvieną liuką atskirai. Sceninio apšvietimo linijoms viename nedegiame vamzdyje leidžiama tiesti iki 24 laidų, jei temperatūra vamzdyje niekada nepakils aukščiau už leistinąją tų laidų izoliacijos temperatūrą.

Papildomi reikalavimai

Žemesnio triukšmų lygio elektrotechniniai ir garso reprodukavimo kino technologiniai įrenginiai, taip pat ryšių ir televizijos įrenginiai turi būti prijungiami prie savarankiško įžeminimo įrenginio, kurio įžemintuvai turi būti ne arčiau kaip 20 m nuo kitų įžemintuvų, o įžeminimo laidininkai turi būti izoliuoti nuo elektros įrenginių apsauginio įžeminimo laidininkų.

Vonios ir dušo patalpos

Elektros įrenginių parinkimo ir žmonių saugos požiūriu vonios ir dušo patalpose pagal IEC 60364-701 standartą nustatytos keturios zonos. Vonios ir dušo patalpose, išskyrus 0 zoną, saugia įtampa yra laikoma ne aukštesnė kaip 25 V įtampa kintamosios srovės atveju ir 60 V įtampa nuolatinės srovės atveju.

Vonios ir dušo patalpose leidžiama naudoti atvirąją ir paslėptąją instaliaciją. Paslėptoji instaliacija turi būti ne giliau kaip 5 cm nuo sienos paviršiaus. Kabeliai ir laidai turi būti su nelaidžiu vandeniui apvalkalu (izoliacija). Visos vonios ir dušo patalpose esančios pasiekiamos elektros įrenginių pasyviosios dalys ir pašalinės laidžiosios dalys turi būti prijungtos prie potencialą suvienodinančio laidininko, sujungto su įžemintuvu.

Šis reikalavimas taikomas ir vonios bei dušo patalpoms, kur nenaudojami jokie elektros įrenginiai arba jie yra įrengti kitoje patalpoje, kurioje aplinka nelaidi. Vietinę potencialų suvienodinimo sistemą draudžiama sujungti su žeme per elektros įrenginių pasyviąsias dalis ir per pašalines laidžiąsias dalis.

Patalpoms, kur yra tiktai dušas arba tiktai dušo kabina, keliami reikalavimai, nurodyti šių Taisyklių 121-130 punktuose. Šių patalpų suskirstymas į zonas pateiktas šių Taisyklių 5 priedo 2 pav.

Plaukimo baseinai

Elektros įrenginių parinkimo ir žmonių saugos požiūriu plaukymo baseinuose pagal IEC 60364-702 standartą nustatytos trys zonos. Plaukymo baseinuose leidžiama naudoti atvirąją ir paslėptąją instaliaciją. Paslėptoji instaliacija turi būti ne giliau kaip 5 cm nuo sienos paviršiaus. Kabeliai ir laidai turi būti su nelaidžiu vandeniui apvalkalu (izoliacija).

Pirtys (saunos)

Elektros įrenginių parinkimo ir žmonių saugos požiūriu pirčių (saunų) patalpose pagal IEC 60364-703 standartą nustatytos keturios zonos. 4 zonoje turi būti įrengti tiktai elektrinių šildytuvų valdymo įtaisai (termostatai ir temperatūros ribotuvai) ir jų elektros instaliacija. Elektros instaliacijos laidų ir kabelių įšilimo temperatūra turi atitikti aplinkos temperatūrą.

Vartų automatika

Vartų automatika pakeitė mūsų namų ir verslo apsaugos būdą. Vienas iš pirmaujančių prekės ženklų šioje srityje yra D-FORCE, siūlantis aukštos kokybės vartų automatikos sprendimų asortimentą.

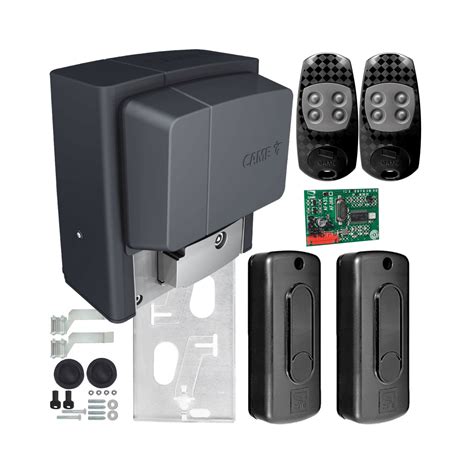

Vartų automatikos produktų pasirinkimas apima vartų variklius, nuotolinio valdymo pultus ir priedus. Šie gaminiai sukurti taip, kad vartų automatika būtų paprasta ir efektyvi, užtikrinant, kad jūsų vartai veiktų sklandžiai ir saugiai. Nesvarbu, ar jums reikia automatizuoti gyvenamuosius ar komercinius vartus, Digitalas turi sprendimą, kuris atitiks jūsų poreikius.

D-FORCE vartų varikliai yra įvairių dydžių ir galios, todėl lengva rasti geriausią variklį, atitinkantį jūsų vartų automatikos poreikius. Šie varikliai sukurti taip, kad būtų patvarūs ir patikimi, užtikrinant, kad jūsų vartai veiktų sklandžiai ir nuosekliai laikui bėgant. Juose taip pat yra pažangių saugos funkcijų, įskaitant kliūčių aptikimą ir automatinio stabdymo funkcijas, kad jūsų turtas būtų saugus.

Be D-FORCE vartų variklių pasirinkimo, taip pat siūlome platų nuotolinio valdymo pultelių ir priedų asortimentą vartų automatikai. Šie gaminiai leidžia lengvai valdyti ir stebėti savo vartus, o tai suteikia ramybės ir patogumo. Nesvarbu, ar jums reikia paprasto nuotolinio valdymo pulto, ar pažangesnės įeigos kontrolės sistemos, mes turime sprendimą, kuris atitiks jūsų vartų automatikos poreikius.

Vartų automatikos privalumai:

• Patogumas ir komfortas
• Saugumas ir patikimumas
• Ilgaamžiškumas
• Lengvas valdymas

Vartų automatikos tipai:

• Stumdomiems vartams
• Atveriamiems vartams
• Pakeliamiems vartams

D-Force vartų automatikos sistemos:

D-Force vartų automatikos sistemos jau beveik 10 metų gaminamos mūsų užsienio partnerių gamyklose, jų patikimumas ir patvarumas pasitvirtino ilgamete šių įrenginių pardavimo ir eksploatacine patirtimi Lietuvoje, Lietuvos vartotojų pripažinimu ir atšiauriomis klimato sąlygomis.

UAB DIGITALas esantis virš 20 metų Lietuvos įeigos kontrolės sistemų rinkoje yra D-Force prekės pavadinimo savininkas ir užtikrina D-Force įrenginių garantinį ir pogarantinį aptarnavimą.

Privalumai perkant D-Force vartų automatiką:

• Kokybės ir kainos santykis
• 24 mėnesių garantija
• Remontas ir palaikymas garantiniu ir pogarantiniu laikotarpiu

Kur įsigyti vartų automatiką?

Vartų automatikos sistemų garažo vartams betarpiškas įsigijimas galimas Vilniuje ir Klaipėdoje, o pristatymas įsigijus elektroninėje parduotuvėje ar kitu pagrindu visoje Lietuvoje ir užsienyje.

Klaipėdos verslo centro architektūrinės idėjos

Klaipėdoje Verslo centro N.Uosto g. 3 atvirajam projekto konkursui pateikta 13 architektūros koncepcijų. Planuojama, kad naujasis Klaipėdos verslo centras taps vienu progresyviausių administracinės paskirties pastatų, gebančiu prisitaikyti prie kintančių poreikių ir suteikiančiu reikiamą infrastruktūrą aukštų standartų įmonėms.

Konkurso darbų recenzentai ir ekspertai:

• Aurimas Sasnauskas (recenzentas. Atestuotas architektas)
• Vaidotas Dapkevičius (recenzentas. Atestuotas architektas)
• Mantas Daukšys (recenzentas. Atestuotas architektas)
• Margarita Ramanauskienė (Kultūros paveldo ekspertė. Atestuota architektė)
• Evaldas Savickis (tvarių pastatų vertinimo bei sertifikavimo ekspertas)

Architektūrinės koncepcijos:

• Pastatas kaip vartai į „Memelio miestą“
• Tūrio skaidymas interpretuojant archetipinę Danės išklotinę
• Pastato vientisumas su plastišku įlinkiu
• Pastato siluetas, tai Klaipėdos miesto istorinės vertybės interpretacija
• Kraštovaizdžio, šiuolaikinės architektūros ir funkcionalių erdvių idėjos
• Pastato idėja - trys pastatai šlaitiniais stogai apsijungia į vieną tūrį
• Pastatui suteikti senamiesčio siluetą panaudojant šiuolaikiškus fasadus
• Kieto perimetrinio užstatymo ir šlaitinių stogų charakterio derinimas
• Pastatas akcentinis, tačiau darniame santykyje su aplinka
• Senamiesčio pastatų archetipams būdingi tūriai su dvišlaičiais stogais, apjuosti „debesies“ vainiku
• Tūris sudalintas į dvi dalis, pagal Klaipėdos senamiesčiui būdingą išdėstymą statmenai Dangės upei
• Projektuojamas akcentinis pastatas tapsiantis „vartais“ į konvertuojamą teritoriją
• Sukuriama tvirta, ekspresyvi ir skulptūriška forma, kuri pabrėžia vietos svarbą
