Nuotekų šalinimas yra tokia pat svarbi pastato inžinerinė dalis, kaip ir vandentiekis, šildymas bei vėdinimas. Tinkamai įrengta kanalizacija padės efektyviai ir be problemų pašalinti nuotekas, palaikyti švarią aplinką ir tausoti gamtą. Nuotekų sistemą lengviausia montuoti pradiniame statybų etape, kai jau įrengti pamatai, prieš betonuojant juodgrindes.
Žodis kanalizacija kilo iš prancūziško canalization ir reiškia nuotekų surinkimą požeminiuose ar sienose paslėptuose kanaluose - vamzdynuose, kuriais jos patenka į miesto centrinius vandens valymo įrenginius arba vietinės nuotekų sistemos talpas, ten yra išvalomos ir išleidžiamos į vandens telkinius arba panaudojamos laistymui.
Kad nuotekų šalinimas yra svarbus pagrindinėms higienos reikmėms, žmonija suprato jau prieš 5000 metų, atsiradus pirmiesiems miestams ir gyvenvietėms. Senovės Romoje pagrindinis nuotekų vamzdynas Cloaca Maxima buvo net 7 m pločio.
Nuo XIX a pabaigos kanalizacijos gaminiai buvo iš ketaus arba keramikos. Ketiniai vamzdžiai rūdijo ir buvo nepatogūs naudoti, todėl šiuolaikinių technologijų dėka ilgainiui įsitvirtino vamzdynai, pagaminti iš plastiko.
Vamzdynų tipai ir ypatybės
Vidaus kanalizacijos sistemai įprastai naudojami pilkos spalvos vamzdynai, tiesa, jie gali būti ir balti arba juodi, jeigu nutinka taip, kad jie tampa matomi interjere. Jų trūkumas - prasta garso izolicija, todėl dažnai girdimas triukšmas tarpaukštiniuose vertikaliuose stovuose. Jeigu nėra galimybės jų deramai izoliuoti, galima įsigyti mažatriukšmius vamzdžius.

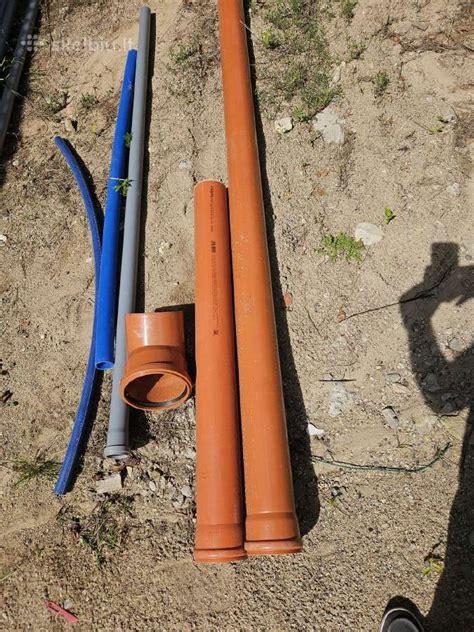

Lauko vamzdynui naudojami oranžinės spalvos gaminiai, jie yra gerokai storesnių sienelių, todėl atsparūs smūgiams bei nesideformuoja nuo grunto spaudimo. Išorės vamzdynai klojami apie 1 m gylio tranšėjose, kad žiemos metu neužšaltų nuotekos.
Mažatriukšmiai kanalizacijos vamzdžiai
Daugiabutyje ar komerciniame pastate dažniausiai pagrindiniai nuotekų vamzdynai yra įrengiami tam skirtuose uždaruose komunikacijų kanaluose pastato viduje. Juos ten deramai izoliuojant, yra išvengiama nemalonaus tarpaukštinio triukšmo.
Projektavimo ir montavimo ypatumai
Projektuojant vidinę kanalizaciją geriausia laikytis taisyklės, kad vamzdžio ilgis būtų kuo trumpesnis. Todėl santechnikos įrenginiai turėtų būti kuo arčiau kanalizacijos įvadų, slepiamų sienose arba kanaluose.
Unitazas yra jungiamas prie jose įrengto vertikalaus pastato vamzdyno 110 mm skersmens vamzdžiu, formuojant 1-2 proc nuolydį. Įrengiant kanalizacijos sistemą individualiame name, svarbu žinoti, kad tekėdamos į kolektorių ar rezervuarą nuotekos išskiria nemalonaus kvapo dujas, kurios gali būti netgi sprogios, todėl jas būtina šalinti įrengiant atskirą izoliuotą ventiliacijos kanalą, geriausia ant stogo ar neeksploatuojamoje pastogėje, dar vadinamą alsuokliu (su arba be atbulinio vožtuvo).
Jungiant vamzdžius reikėtų vengti stataus (45-90 laipsnių) kampo, geriau sujungti juos didesnio spindulio „alkūninėmis" jungtimis. Unitazo vamzdynui prijungti prie vertikalaus kanalizacijos stovo reikalingas standus 100 - 110 mm skersmens vamzdis, pageidautina kietas, nors išimtiniais atvejais gali būti naudojami ir specialūs lankstūs gofruoti vamzdynai, jeigu reikia nežymiai koreguoti klozeto poziciją patalpoje, ypač rekonstruojant patalpas. Plautuvei ar praustuvei prijungti prie nuotekų stovo dažniausiai naudojami 50 mm vamzdynai.
Jeigu norima įsirengti dušo kabiną su pastaruoju metu ypač populiariu įleidžiamu į grindis dušo padėklu, o gal net nenaudojant padėklo, tik grindyse numatant vandens surinkimo angą („trapą") reikia įvertinti perdengimo, kuriame bus montuojamas nuotekų vamzdis, aukštį - kad būtų pakankamai vietos ir sifonui.
Nuolydžio svarba
Kodėl svarbu išlaikyti būtent 1-2 proc nuolydį? Jis reikalingas vamzdynuose susikaupusių nešvarumų pašalinimui. Jeigu nuolydis bus nepakankamas, tekėdamas vanduo nenuplaus nešvarumų ir jie užsilaikys vamzdyne, sukeldami blogą kvapą ar net užkimšdami jį. Jeigu nuolydis per didelis, vanduo nutekės greitai, nespėdamas kartu „pasičiupti" nešvarumų.
Populiariausia yra įsirengti savitakinę kanalizaciją, kuria nuotekos šalinamos natūraliu (gravitacijos) būdu. Siurblinė (slėginė) sistema įrengiama ten, kur ji neišvengiama - kai aukštai gruntinis vanduo ir nuotekų šalinimas pirmame aukšte yra komplikuotas, taip pat kai sanmazgas įrengtas žemiau kolektoriaus, rūsyje.

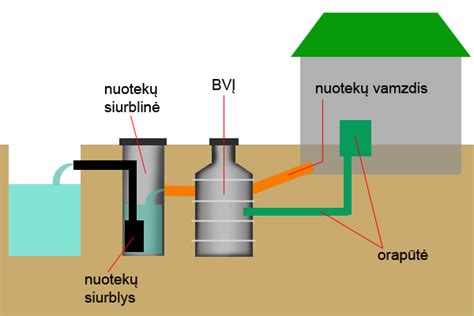

Nuotekų siurblinės schema
- Montuojant galima saugiai naudoti mažesnio skerspjūvio vamzdžius, nei reikalauja savitakinė sistema.
Vis dažniau gyvenamųjų namų kvartaluose, nuo miesto nutolusiuose gyvenvietėse namai sujungiami į bendrą nuotekų šalinimo sistemą. Atstumai tarp nuotekų išleidimo vietos ir nuotekų valyklos tolsta, nepakanka vien nuotekų šalinimo vamzdyno, todėl naudojami nuotekų surinkimo kolektoriai, slėginiai vamzdynai, siurblinės.
Centralizuota nuotekų šalinimo sistema tampa sudėtingu inžineriniu įrenginiu, kuriam reikalingas specialistų pagal statybos techninį reglamentą (STR) parengtas projektas, suderintas su atitinkamomis institucijomis. Parengtas lauko kanalizacijos planas yra derinamas su vietinį kanalizacijos tinklą administruojančia įmone („Vilniaus vandenys", „Kauno vandenys" ar pan.).
Sudėtingiausias ir pavojingiausias darbas yra požeminių nuotekų šalinimo vamzdynų montavimas, dažniausiai atliekamas rekonstruojant ar naujai įrengiant miesto nuotekų šalinimo vamzdynus ar jų dalis. Reikia įvertinti, ar kasant tranšėjas teks naudoti klojinius, šlaituoti.
Nuotekų valymo įrenginiai
Nuotekų valymo įrenginiai - tai įrenginių sistema skirta išvalyti buitines, gamybines, pramonines, ar kitokios kilmės nuotekas nuo įvairių teršalų taip, kad jos būtų tinkamos techniniam naudojimui, išleidimui į gruntą ar kitą vandens telkinį. Jokiame įrenginyje vanduo neišvalomas visiškai, tačiau iš ten jis išteka pakankamai švarus, kad nekenktų aplinkai.
Gyvenant miestuose nesirūpinama nuotekų šalinimu, kadangi jos patenka į centrinę kanalizaciją, kuria nukeliauja į nuotekų valymo įrenginius. Tačiau gyvenantieji vienkiemiuose, atokesnėse užmiesčio vietovėse, kuriose nėra įrengtos centrinės nuotekų sistemos, susiduria su problema - kaip atsikratyti nuotekų.
Yra keletas būdų, kaip pašalinti išvalytas nuotekas. Pats paprasčiausias - išleisti į aplinką, vamzdžiais nuvesti į netoliese esančius melioracijos griovius, kitus atvirus pratekančius vandens telkinius. Nesant vandens telkinio, išvalytas nuotekas galima filtruoti į gruntą per filtracinius šulinius arba laukus.
Biologinio valymo įrenginio išvalytame vandenyje išlieka daug azoto ir fosforo, jis puikiai tinka laistyti, o kartu ir tręšti veją. Tik į tvenkinį tokio vandens leisti nerekomenduojama, nes jame ims augti dumbliai, vanduo pažaliuos. Vandenyje iš biocheminio valymo įrenginio nei azoto, nei fosforo nebelieka. Jis yra tinkamas tvenkiniui, bet pievos nebepatręš.
Tačiau tokį išvalytą vandenį perleidus per specialų filtrą jį galima naudoti WC bakelyje, vejų laistymui, automobilių plovimui, kitoms reikmėms. Taip vadinamas „pilkasis" vanduo vis labiau populiarėja kartu su tvarumo tendencijomis.
Kokį įrenginį pasirinkti, kad jis patikimai tarnautų, o nuotekos nekeltų rūpesčių, geriausiai patars specialistai, atsižvelgę į esamą situaciją. Efektyvus nuotekų valymas neįsivaizduojamas be kokybiškai veikiančių įrenginių. Jie dirba tyliai, neskleidžia nemalonaus kvapo.
Siekiant, kad nuotekų sistemos tinkamai funkcionuotų ir tarnautų ilgą laiką, svarbi kruopšti ir reguliariai atliekama įrenginių priežiūra. Nesiimant reikiamos priežiūros, ilgainiui nuotekų valymo įrenginių darbas gali sutrikti.
Lietaus nuotekų surinkimas
Viena iš nuotekų šalinimo sistemos dalių yra lietaus nuotekų surinkimas. Lietaus vanduo ne visuomet natūraliai tolygiai susigeria į žemę ir gali pridaryti nemažai žalos pastatams. Ypač ten, kur kieme daug kietų dangų arba netinkamai įrengta nuogrinda prie pamato. Lietaus vanduo prasisunkia per šalia pamato esantį gruntą ir subėga į rūsį, jeigu nėra tinkamai įrengta hidroizoliacija arba jos sluoksnis nepakankamas.
Vietinė lietaus kanalizacija įrengiama, kai nėra galimybės prijungti jos prie centralizuotų tinklų. Šiuolaikinės drenažo sistemos įrengimas yra viena svarbesnių teritorijos planavimo dalių, ypač sklypuose, kuriuose molingas gruntas arba gruntiniai vandenys yra pakankamai aukštai. Tokiose vietose lietaus vandeniui surinkti teks naudoti hermetiškai sandarias talpas ir rasti sprendimą, kur jį panaudoti.
Priešingai nei buitinės nuotekos, lietaus vanduo dažniausiai nevalomas prieš išleidžiant į paviršinius vandens telkinius. Lietaus nuotekų vandens nerekomenduojama nuvesti į buitinių nuotekų kanalizaciją, nes pernelyg didelis vandens kiekis gali išplauti aktyvųjį dumblą. Be to, lyjant į valymo įrenginius atiteka dideli nuotekų kiekiai, todėl dalis neišvalytų buitinių nuotekų gali patekti į atvirus vandens telkinius ar gruntą.
Siekiant išvengti šių neklandumų ir sistemos darbo sutrikdymo, lietaus vanduo nuo lietvamzdžių po žeme nutiestais kanalizacijos vamzdžiais surenkamas į toliau nuo pamato įrengtus specialius lietaus nuotekoms skirtus šulinius arba infiltravimo blokus. Infiltracijos blokus galima panaudoti ir vandens kaupimui, geotekstilę pakeitus geomembrana. Tuomet į blokus patekęs vanduo nesifiltruos į gruntą.
Nuotekų siurblinės
Vienas iš esminių efektyvaus nuotekų tvarkymo dalykų - siurblinės. Jos turi būti parinktos pagal konkrečius poreikius ir atitikti aplinkosaugos standartus.
Nuotekų ir smulkintuvų siurbliai
Naujos kartos „Innovative Water Systems“ (IWS) siurblinės yra sandarios, atsparios smūgiams, todėl patikimos ir patogios montuoti.
Pagrindiniai Estijos kapitalo įmonės „Innovative Water Systems“ (IWS) gaminiai yra inovatyvios lietaus ir nuotekų perpumpavimo siurblinės STRONG; eksploatacijos ir priežiūros sąnaudų beveik nereikalaujančios nuotekų siurblinės su nešmenų atskyrimo sistemomis ROCK SSS; antžeminės ir požeminės talpos.
„Mūsų siurblinės yra gaminamos iš HDPE (aukšto tankio polietilenas), todėl yra sandarios, atsparios smūgiams ir jas patogu montuoti net prie minusinių temperatūrų, - gaminių išskirtinumus vardina K.Trota. - Šie naujos kartos gaminiai žymi aukštesnį nuotekų siurblinių gamybos etapą, kai gamintojas susitelkė į ilgaamžiškumą, pasinaudodamas Baltijos šalių vandentvarkos bendrovių („Tallinna vessi“, „Tartu veevark“, „Rigas udes“ bei Vilniaus, Kauno ir Klaipėdos vandens įmonių) ilgamete patirtimi ir stebėjimais.
Atnaujinus nuotekų siurblinių komponentus, įrenginys surenkamas LEGO principu, o įdiegtos gamybos ir surinkimo sistemos bei optimizuoti procesai leidžia juos gaminti itin greitai.
Siurblinės turi dalis, kurios rizikingos eksploatuojant. Pirmiausia tai dangtis, aptarnavimo landa ir dugnas. Dangtis dažnai liečiamas ir darinėjamas prie minusinių temperatūrų, tad gali būti sulaužytas, subraižytas, jį veikia krituliai ir dideli temperatūrų skirtumai.
Gamintojai eliminavo šias rizikas ir sukūrė efektyvų, patikimą gaminį su ilgaamžiu monolitiniu, apvaliu ir išgaubtu, kad nesikauptų krituliai, užrakinamu dangčiu, turinčiu termoizoliacinį sluoksnį, tad gaminys pritaikytas net ir atšiaurioms sąlygoms, yra stiprus, atsparus smūgiams. Dangčio dizainas puikiai dera prie modernaus, minimalistinio stiliaus pastatų.
IWS konstruktoriai išsprendė ir dugno apkrovų problemas: jis jau įrengtas su gamykloje armuota betono ankeravimo plokšte, kuri yra 3D briaunų ir apkrovų dizaino, išskirtinai lengvesnė, todėl patiriama mažiau transportavimo išlaidų. Tuo pat metu įrenginys yra apskaičiuotas ir pritaikytas lietuviškiems gruntams, aukštam gruntiniam vandeniui. Tad projektuotojams atkrenta skaičiavimai, o montuotojams nebereikia betonuoti, ruošti pagrindų, armuoti, atlikti ankeravimą. Proceso dalyviams darbas tapo kur kas greitesnis, o gamintojas suteikia garantiją ir imasi visos atsakomybės.
STRONG nuotekų siurblinės taip pat sertifikuotos ir pagal ES standartą EN12050-1, kokį vieninteliai regione turi IWS. Šis standartas svarbus inžinieriams, projektuotojams, gamintojams ir montuotojams: apima projektavimo ir įrengimo aspektus, kurie leidžia tinkamai parinkti talpų dydžius, konfigūraciją, reikiamo skersmens vamzdyną, aukščius, jungtis, užtikrinant talpų sandarumą ir perpumpuojamo skysčio efektyvumą.
Rinka ieško kuo efektyvesnio ir ilgaamžiškesnio nuotekų siurblinės veikimo galimybių, kurių viena - sauso tipo nuotekų siurblinės su nešmenų atskyrimo sistema. Ši sistema padeda išskirti ir sulaikyti atitekančias šiukšles, užtikrinant siurblio veikimo tęstinumą ir mažinant remonto bei priežiūros išlaidas.
„Pagaliau - išvengiama nuotekų sistemos užsikimšimo su visais nemaloniais padariniais: nuotėkiu, specifiniais kvapais, didesniais nuotekų sistemos gedimais, - akcentuoja K.Trota. - Svarbu ir tai, kad mažėja elektros energijos sąnaudos, retėja aptarnavimas - tik 1-2 kartus per metus atliekamas visiškai automatizuotas nuotekų perpumpavimas.
IWS gaminiai, kuriuos gamintojas lieja nuo granulės iki galutinio produkto, visa sutelkdamas vienose rankose, Lietuvoje montuojami nuo 2014 m., bendradarbiaujant su didžiausiais šalies siurblių gamintojais, jų atstovais.
Pagrindiniai reikalavimai nuotekų kaupimo rezervuarų įrengimui
Pagrindiniai reikalavimai nuotekų kaupimo rezervuarų įrengimui yra patikima rezervuarų hidroizoliacija, natūralus vėdinimas ir patogus privažiavimas išsiurbti ir išvežti rezervuarų turinį. Tinkamai įrengti ir gerai eksploatuojami kaupimo rezervuarai nedaro neigiamo poveikio aplinkai.
Kai kaupimo rezervuarai yra nesandarūs arba be dugnų, vyksta nuolatinis nuotėkų skystosios dalies sunkimasis į gruntą ir kartu į požeminius vandenis, kurie užteršiami Kai sklype yra įrengtas šachtinis šulinys ar nedidelio gylio gręžinys, tokios taršos poveikis tampa pavojingas žmogaus sveikatai. Tokiais atvejais ypač aktualu išlaikyti normatyviniuose dokumentuose nurodytus atstumus nuo visų rūšių statinių, o atskirais atvejais būtina atlikti taršos poveikio modeliavimą ir skaičiavimus.
Apytikriai vieno žmogaus į kaupimo rezervuarą patenkantys nuotekų kiekiai sudaro apie 3-4 m3 per mėnesį. Individualiems gyvenamiesiems namams dažniausiai statomi 8-10 m3 talpos, vienos, dviejų arba trijų kamerų nuotėkų kaupimo rezervuarai.
Nuotekų kaupimo rezervuarus įrengia ten, kur nėra galimybių išvalytas (biologinio valymo įrenginių pagalba) nuotėkas išleisti į griovį, paviršinio vandens telkinį ar gruntą (jeigu molingas gruntas arba aukštas gruntinių vandenų lygis).
Nuotekų biologinio valymo įrenginiai
Individualiems gyvenamiesiems namams optimaliausias variantas (nesant sklypo teritorijoje paviršinio tekančio vandens telkinio) įsirengti valymo įrenginius su išvalytų nuotekų išleidimu į gruntą.
Buitinių nuotekų biologinio valymo įrenginius stato su išleidimu į gruntą per infiltracijos šulinius. Infiltracijos šuliniai statomo iš gelžbetoninių perforuotų žiedų (diametras 2 m), kurių viduje suformuojama įkrova iš atitinkamos frakcijos plauto smėlio, žvyro, skaldos.
Statant nuotekų valymo įrenginius su išleidimu į gruntą per infiltracijos drenas (perforuotus vamzdžius), būtina žinoti, kad ateityje, užsikalmatavus (užsiteršus) drenoms ir po jomis esančiam gruntui, reikės jas perkloti iš naujo, t.y. atlikti didelius žemės kasimo darbus.
Buitinių nuotekų biologinio valymo įrenginius specialistai projektuoja, atsižvelgdami į susidarančių nuotekų kiekį ir išvalytų nuotekų išleidimo vietą (prioriteto tvarka):
- išleidimas į paviršinius tekančio vandens telkinius (upes, kanalus, melioracijos griovius ir pan.);
- išleidimas į gruntą (infiltracija, išlaistymas);
- išimtinais atvejais išleidimas į paviršinius stovinčio vandens telkinius.
Nuotėkų siurblinės skirtos buitinių ir gamybinių nuotekų perpumpavimui. Jas dažniausiai montuoja nuotėkų perpumpavimui iš patalpų, esančių žemesniame lygyje nei kanalizacijos tinklai.
Siurblinės statomos iš gelžbetonio elementų arba plastmasinių (stiklo pluošto, polipropileno) talpų. Nuotekų surinkimui iš tualetų, plautuvių, praustuvų, dušų, skalbimo mašinų ir pan. bei jų perpumpavimui į kanalizacijos tinklus, montuoja mažų gabaritų siurblines.
Nuotekų siurblinių komponentai
Siurblinėse montuoja įvairaus tipo fekalinius siurblius, juos parinkdami pagal susidarančių nuotėkų rūšį.
Pagal Jūsų inžinerinių tinklų poreikius pilnai sukomplektuojame siurblines su su pasirinktais korpusais, siurbliais, automatika ir kitais priedai.
