Žemės Sklypo Planas Worde: Kaip Tai Padaryti?

Šiame straipsnyje aptarsime, kaip sukurti žemės sklypo planą naudojant "Word", taip pat panagrinėsime kitus svarbius aspektus, susijusius su žemės matavimais ir erdvinių duomenų tvarkymu.

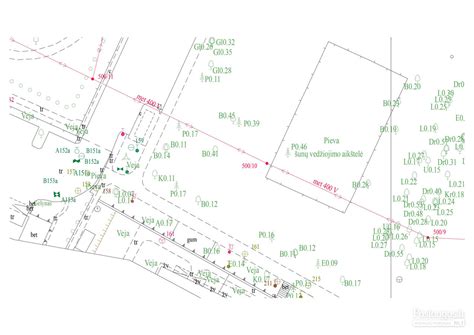

Topografinė nuotrauka, tai detalus 2,5 D vietovės planas rengiamas masteliu 1:500, kartais sutrumpinai vadinamas toponuotrauka.

Žemės Sklypo Kadastriniai Matavimai ir Geodeziniai Planai

Žemės sklypo kadastriniai matavimai - tikslieji žemės matavimai liaudyje ne visai tiksliai vadinami geodeziniais matavimais. Geodeziniai matavimai iš esmės yra visi tikslieji matavimai kuriuose naudojami ypatingai tikslūs - geodeziniai prietaisai. Geodezinis planas pagal daugumos žmonių užklausas dažniausiai yra žemės kadastrinių matavimų planas.

Sklypo padalijimas - paslauga, kurios metu sklypas padajijamas į kelis atkirus sklypus arba atidalijima iš bendosios nuosavybės.

Kaimo plėtros žemėtvarkos projektas gali būti puiki alternatyva statybai žemės ūkio paskirties sklype, jei to padaryti nėra galimybės pagal savivaldybė bendrąjį planą keičiant paskirtį.

TIIIS Sistema: Duomenų Teikimas ir Derinimas

Siekiant centralizuotai tvarkyti ir vieno langelio principu teikti naudotojams išsamius ir aktualius esamų ir projektuojamų topografijos ir inžinerinės infrastruktūros objektų erdvinius duomenis, buvo sukurta Topografijos ir inžinerinės infrastruktūros informacinė sistema (TIIIS). Ši sistema suteikia sąlygas kurti pridėtinės vertės informacinių technologijų produktus, padidina erdvinių duomenų pasiekiamumą, sutrumpina paslaugų teikimo laiką.

Ar dar galima naudotis el. Gautas planas derinimui (TIIIS1 paslauga). Kodėl atsirado papildomi objektai GEDR.gdb, kurį sugeneravo TIIIS? Ar TIIIS1 derinimui skirti (geodezininko pateiktas DWG) pridedami erdviniai duomenys turi būti užsakomi per TIIIS2 paslaugą?

TIIIS1 paslauga skirta tik geodezininkams, suderinti topografinius ir inžinerinių tinklų planus. TIIIS2 paslauga skirta visiems www.planuojustatau.lt registruotiems vartotojams. LR geodezijos ir kartografijos įstatymo 3 skyrius, 25 straipsnis: „3. Savivaldybių ir inžinerinių tinklų įmonių erdvinius duomenis (antžeminius ir požeminius objektus) gali užsisakyti kiekvienas fizinis asmuo, užsiregistravęs www.planuojustatau.lt puslapyje. Duomenų užsakymas vykdomas per TIIIS2 paslaugą (žr. TIIIS2 duomenys suteikiami vienu paketu.

Duomenys gaunami tada, kai juos pateikia EDT. Kokius duomenis savivaldybė turi pateikti geodezininkui? Pagal teisės gauti informaciją iš valstybės ir savivaldybių institucijų ir įstaigų įstatymą, savivaldybė turi teikti visus duomenis.

TIIIS Sistemos Prieiga ir Naudojimas

Norint prisijungti prie TIIIS, pirmą kartą reikia jungtis www.planuojustatau.lt per elektroninius valdžios vartus. Jungiamasi kaip “Gyventojas”. Prisijungus pirmą kartą, galima susikurti slaptažodį, kad vėlesni prisijungimai būtų paprastesni.

• Išsivalykite naršyklių podėlį (ang. Cache) ir sausainius (ang.
• Jeigu prisiskirti GKV nepavyksta, galimai Jūsų GKV nėra įtrauktas į Licencijų informacinę sistemą (LIS).

Kiekvienas erdvinių duomenų tvarkytojas (EDT) turi savo unikalų tvarkytojo identifikacinį numerį.

Topografinius ir inžinerinių tinklų planus derina tik savivaldybės. Pagal Topografinių planų ir inžinerinių tinklų planų derinimo tvarkos aprašą: “15. Plano derintojas prireikus ne vėliau kaip per 2 darbo dienas nuo Aprašo 10 punkte nurodytos datos kreipiasi į inžinerinius tinklus, valstybinės reikšmės kelius valdančias institucijas ir įmones, geležinkelių infrastruktūros valdytojus dėl derinamo plano įvertinimo išvados bei turimos papildomos informacijos pateikimo.

Įvykdžius šį punktą, savivaldybės derintojas priima sprendimą priimti arba atmesti planą. Jeigu priimtas teigiamas sprendimas, inžinerinių tinklų įmonių darbuotojai gauna užduotį susipažinti su pateiktais duomenimis.

Prašymą panaikinti (atšaukti) galima iki pateikiant derinimui. Po pateikimo prašymo panaikinti negalima. Kai pateikiamas planas derinimui ir EDT per 10 darbo dienų prašymą atmeta, tačiau po atmetimo prašymas lieka neaktyvus, t.y.

Rekomenduojame teikti planą iki 100 ha. Derinimo paslaugoje sukuriant prašymą, automatiškai prašymui suteikiamas unikalus numeris, kuris sudaromas brūkšneliais atskiriant derinimo paslaugos sutrumpintą pavadinimą „TIIIS1“, datą (kada prašymas sukurtas) ir numerį (suteikiamas eilės tvarka pagal prašymo sukūrimo laiką kiekvienais metais pradedant nuo 000001) (pvz., TIIIS1-20210701-000001).

Kodėl TIIIS1 planus derinimui gauna tik savivaldybė, o inžinerinių tinklų įmonės gauna tik susipažinimo ir vertinimo užduotis? Kadangi viešojo administravimo subjektas yra tik savivaldybė, todėl derinti gali tik ji. Savivaldybė yra atsakinga už derinimo procesą, kurio metu gali papildomai konsultuotis ir su inžinerinių tinklų įmonėmis dėl geodezininkų pateiktų planų.

Po suderinimo, inžinerinių tinklų įmonės atstovai (EDT) gauna užduotį „Susipažinti su ED“, kurią įvykdę patvirtina, kad susipažino su pateiktais duomenimis. Nuo 2022 m. sausio 1 d. konsultacijos su inžinerinių tinklų įmonėmis galimos tik per TIIIS portalą (žr. Per 2 d. d. Priskirtas vertinimo užduoties atlikėjas turi 5 d. d. Savivaldybės EDT gali inicijuoti vertinimą pakartotinai, likus ne mažiau, nei 3 d. d.

Savivaldybės „Mano Užduočių” sąraše esanti užduotis „Priimti ED” yra pažymima spalvotu simboliu, kai jose yra pateiktas naujas erdvinių duomenų tvarkytojo vertinimas.

• Pilkas simbolis: „Mano Užduočių” sąraše, pilku simboliu pažymima „Priimti ED” užduotis, kurioje gautas naujas vertinimas. Pilkas simbolis šalinamas kai atidaroma „Priimti ED“ užduotis. Pilko simbolio rodymas/neberodymas sprendžiamas darbuotojo lygyje, t.y.
• Raudonas simbolis : „Mano Užduočių” sąraše raudonu simboliu pažymima „Priimti ED“ užduotis, kurioje gautas bent vienas neigiamas vertinimas.
• Geltonas simbolis: „Mano Užduočių” sąraše geltonu simboliu pažymima „Priimti ED“ užduotis, kurioje gautas bent vienas vertinimas - „Neteisingas EDT".

Šie žymėjimai galioja tik vienam priėmimo užduoties ratui. Savivaldybei priėmus sprendimą žymėjimas užduočių sąraše yra naikinamas. Informuoti atsakingas institucijas (pranešti oficialiai AM) pagrindžiant klaidas.

Savivaldybės derintojas, kaip viešąjį administravimą atliekantis asmuo, priėmė sprendimą, t.y. Planus savivaldybėje derina tie, kam tokią prievolę priskyrė savivaldybės administracijos direktorius. Vieni savivaldybių skyriai prižiūri uždaro drenažo ar elektros apšvietimo tinklus, kurie priskiriami inžineriniams tinklams.

Jeigu yra poreikis tą pačią užduotį peržiūrėti dviem darbuotojams, galima pasinaudoti komentarų skiltimi, kuri yra užduoties puslapio apačioje. Pirmas darbuotojas gali palikti komentarą, kurį pamatys antrasis darbuotojas. Tuomet užduotį įvykdo tam priskirtas darbuotojas (kaip ir įprastai prisiskiria sau ir tada atlieka užduotį).

Gautas planas derinimui (TIIIS1 paslauga). GEDR yra automatiškai suformuotas TIIIS FGDB failas, sukonvertuotas iš DWG failo į FGDB failą. Tai yra pagalbinė priemonė tikrinant pateiktą planą.

Kodėl atsirado papildomi objektai GEDR.gdb, kurį sugeneravo TIIIS? Tai yra pagalbinis (nereglamentuotas) sluoksnis, kurį EDT gali įsijungti ir peržiūrėti, kokias anotacijas geodezininkas pateikė brėžinyje.

TIIIS1 ir TIIIS2 yra dvi atskiros paslaugos. Tais atvejais, kai DWG plane „Layer“ turės žemiau išvardintus kodus, tokie erdviniai duomenys nebus laikomi klaidingais (nebus klaida).

GKTR 3.01:2023 Standartai

Pagal GKTR 3.01:2023, sudarant topografinį ar inžinerinių tinklų planą, linijinių ir plotinių erdvinių objektų savybėms aprašyti naudojamas su jais sutapdintas identifikavimo/aprašomasis (toliau - ID) taškas, išreikštas bloku. Norint perduoti aprašomąją EO informaciją ID taškas sutapdinamas su linijiniu EO, kurio aprašomąsias savybes (atributus) norima perduoti (žr. paveikslėlį apačioje).

Pavyzdžiui, geodezininko kvalifikacijos pažymėjimo numerį, EO medžiagą, vamzdžio skersmenį ir pan. ID taško nereikia dėti ant kiekvienos linijos. Jis dedamas tik tuo atveju, kai norima objektui priskirti papildomą aprašomąją informaciją nei EO KODAS.

ID taškas, kuris nurodo plotinį EO, dedamas uždaros linijos, formuojančios plotą, viduryje. Pavyzdžiui, nubrėžiama linija, užkoduota kodu 2631, o jos viduje dedamas ID taškas kodu 2601. Taip yra atvaizduojamas gyvenamasis namas. Taip pat plotą galima formuoti ir su skirtingomis plotą ribojančiomis linijomis (žr. paveikslėlį apačioje).

Jei reikalinga pateikti papildomą aprašomąją plotinio EO informaciją (atributus) - jie įrašomi į ID taško (bloko) atributus. Visais atvejais reikėtų vienam objektui dėti vieną ID tašką, kuriame būtų užpildoma reikiama atributinė informacija. Jeigu geodezininkui reikalinga pateikti tam tikras papildomas anotacijas, jos yra keliamos į atitinkamus sluoksnius (blokus).

Pagal GKTR 3.01:2023 Kodas 3999 - Kitų ar neatpažintų inžinerinių tinklų planinės padėties klaida, kai neįmanoma nustatyti padėties (naudojama, kai nėra patikimos kartografinės medžiagos ir kai nėra galimybės nustatyti padėtį vietovėje).

Kuo skiriasi Topografinių ir inžinerinių tinklų planų erdvinių duomenų teikimas derinti ir tvarkyti (TIIIS1) ir Topografinių ir inžinerinės infrastruktūros objektų erdvinių duomenų ir kitos informacijos gavimas (TIIIS2) paslaugos?

Užsakyti erdvinius duomenis galima naudojantis Topografinių ir inžinerinės infrastruktūros objektų erdvinių duomenų ir kitos informacijos gavimas el.

„Informacijos apie numatomą įrengti elektroninių ryšių infrastruktūrą, elektroninių ryšių infrastruktūrai įrengti ir (ar) bendrai naudoti tinkamą fizinę infrastruktūrą viešinimas“ (trumpiau - TIIIS4) paslauga skirta per VIISP prisijungusiems asmenims viešinti ketinimo statyti faktą ir ketinamos statyti inžinerinės infrastruktūros erdvinius duomenis.

Paslaugos gavėjas turi pateikti norimus viešinti erdvinius duomenis arba juos įbrėžti žemėlapių naršyklėje. Kaip užsakyti paslaugą žr. Kita informacija aptarta 2022 m. kovo 3 dieną vykusiame seminare.

Vadovaujantis Lietuvos Respublikos elektroninių ryšių įstatymo Nr. Elektroninių ryšių infrastruktūrai įrengti ir (arba) bendrai naudoti tinkama fizinė infrastruktūra - dujų, elektros energijos, įskaitant viešąjį apšvietimą, šildymo, vandens, įskaitant nuotekų tvarkymo infrastruktūrą ir drenažo sistemas, gamybos, paskirstymo, perdavimo, tiekimo ar tvarkymo infrastruktūra, geležinkelių, kelių, uostų, oro uostų infrastruktūra ir kita fizinė infrastruktūra (vamzdynai, kabelių kanalai, kolektoriai, šuliniai, atraminės konstrukcijos, įskaitant bokštus, stiebai, statiniai, statinių įvadai, statinių inžinerinės sistemos ir kita), kuri tinka elektroninių ryšių infrastruktūrai įrengti ir (arba) bendrai naudoti su viešųjų elektroninių ryšių tinklų teikėju.

Geodezininkų ir Kitų El. Lauko „Būsena“ Variantai

Geodezininkai ir kiti registruoti www.planuojustatau.lt portalo naudotojai visas užduotis gali rasti skiltyje „Mano e. Jeigu norite priskirti sau, tuomet užduotyje paspauskite “Prisiskirti”.

Lauko „Būsena“ variantai:

• Užduotis sukurta, bet nepriimta.
• Užduotis priimta, laukiamas sprendimas.
• Užduotis priskirta EDT organizacijos darbuotojui.
• Laukiamas veikimo teritorijų prašymo pateikimas arba panaikinimas.
• Inicijuotas veiklos teritorijų pateikimas (atliekama per „ED tvarkytojų administravimas“ skiltį).
• Užduotis įvykdyta.
• Atšaukta automatiškai suėjus terminui.
• Atšaukta savivaldybei priėmus sprendimą anksčiau termino.
• Gaunama savivaldybės derintojui priėmus sprendimą (priimti ar atmesti) anksčiau, nei yra nustatytas vertinimo inicijavimo terminas.

Geodezininkui pateikus topografinį ar inžinerinių tinklų planą derinimui, savivaldybės darbuotojas gauna derinimo užduotį „Priimti ED“. Sugeneravus priėmimo užduočių ataskaitą. Šią ataskaitą sugeneruoti gali darbuotojas, turintis EDT administratoriaus rolę.

Komentaras esantis puslapio apačioje, yra skirtas susirašinėjimui tarp organizacijos darbuotojų. EDT administratorius mato visas organizacijos užduotis („Integruoti ED", „Priimti ED“, „Vertinti ED“ „Susipažinti su ED“, „Pateikti erdvinius duomenis“). Prie kiekvienos užduoties matosi užduoties vykdytojas (kai jis yra priskirtas).

Nors organizacijos administratorius ir turi galimybę prieiti prie pagrindinių organizacijos nustatymų, prieš kiekvieną nustatymų pakeitimą prašome susisiekti su TIIIS pagrindiniais administratoriais (Statybos sektoriaus vystymo agentūra, VŠĮ). Kai kurie parametrų pakeitimai gali pakenkti duomenų teikimui paslaugose ir kitiems portalo procesams.

Šiuo metu neturime galimybės susekti visų organizacijų nustatymų pakeitimų, todėl tam tikrų nesklandumų atveju, tai gali apsunkinti problemos išsiaiškinimą.

Ar atsiras melioracijos (uždaro drenažo) sistemų informacija, kuri yra pateikta www.geoportal.lt? Tai yra savarankiškas duomenų rinkinys, kurį galima nebent pridėti į žemėlapį kaip papildomą sluoksnį.

„Neteisingai parinktas EDT“ renkamasi tada, kai pateikto prašymo duomenys nepatenka į savivaldybės ribas. Atmetus prašymą šiuo būdu, jis toliau nebe...

Duomenų Teikimo Lentelė

Ši lentelė apibendrina pagrindinius TIIIS sistemos duomenų teikimo aspektus:
