Elektros kabelių parinkimas pagal galingumą - vienas iš svarbiausių etapų elektros instaliacijos įrengime. Atrodo viskas yra labai paprasta: yra laidai, praleidi per juos elektros srovę ir lemputė šviečia. Pajungei du laidus ir televizorius rodo, užmetei kabelį ir skalbimo mašina sukasi. Jeigu remtis tokia teorija - tai visi mes čia esame kvalifikuoti elektrikai.
Deja, taip mąstančių specialistų yra labai daug, dėl to dega butai, namai ir net kartais vaikų darželiai. Visi dalykai aplink mus turi savo funkcionavimo rėžius ir resursą, elektros laidai ir kabeliai taip pat turi savo ribas. Negalima bet kokiais laidais pajungti galingo įrenginio prie tinklo. Juk kai norime iš upės pasiimti daug vandens - imame kibirą, o ne puodelį. Stora žarna praleis daug vandens, plona - mažai. Tas pats ir elektroje.
Ką reikia žinoti, jeigu nusprendėte kažką pajungti prie elektros tinklo? Arba gal patys ryžotės išvedžioti namo arba buto instaliaciją? Priminsiu, kad šitame straipsnyje kalbu tik apie laidus ir kabelius. Namo ar buto elektros instaliacija - dalykas gana sudėtingas ir jame vien kabeliais viskas nesibaigia.
Pirmiausia pradėkime vadinti dalykus taip, kaip jie vadinasi iš tikrųjų:
- Gysla - atskiras laidininkas.
- Laidas - gaminys, turintis vieną ar kelias gyslas ir vieną sluoksnį izoliacijos.
- Viengyslis laidas - vadinamas monolitiniu laidu.
Turbūt jau seniausiai baigėsi tie laikai, kai reikėjo taupyti ant kabelių, tad vidiniam tinklui, be abejo, renkamės tik varinius kabelius.
How To Crimp Insulated & Non-Insulated Crimp Terminals | IWISS Crimp Tool

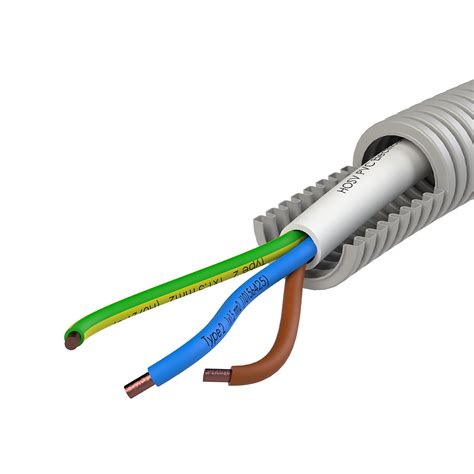

Varinis kabelis
Vario ir aliuminio kabeliai: skirtumai ir panaudojimas
Aliuminis, po sąlyčio su oru, labai greitai oksiduojasi. Po tam tikro laiko susidaro plėvelė, kuri blogai praleidžią srovę, o tai mažina kontakto kokybę. Blogas kontaktas gali būti gaisro priežastimi. Aliumininį laidą (gyslą) reikia labai atsargiai valyti nuo izoliacijos, naudojant peilį. Ir valydami aliumininę gyslą - izoliaciją nuo jos reikia pjauti lyg drožtumėte pieštuką. Kitaip sakant - tą reikia mokėti taisyklingai padaryti.
Aliuminį tvirtinant sraigtiniais laikikliais (liaudiškai vadinamomis „kaladėlėmis”), pasireiškia dar viena jo savybė - aliuminio slydimas iš po varžto. Varis yra kantresnis ir dirbti su juo paprasčiau. Taip pat variniai laidai ir kabeliai leidžia pro juos leisti didesnes sroves negu per aliumininius.
Yra ir aliuminio pliusų. Vienas iš pačių svarbiausių - kaina. Yra tokių sistemų (komercija, gamyba ir t.t.), kuriose pakloti 70-150 metrų varinio kabelio (dar ir nemažo skersmens) - tai milžiniška suma. O jeigu tas kabelis dar ir ne vienas? Kartais yra racionalu naudoti aliuminį. Aišku, namo ar buto instaliacija - reikalas kitas. Nors ir čia be aliuminio neapsieisime. Senos statybos namuose aliumininė instaliacija jau po 30-50 metų atidirbo. Tinkamai prižiūrima - dar nemažai atidirbs. Tiesiog su aliuminiu reikia daugiau kantrybės ir įgūdžių.

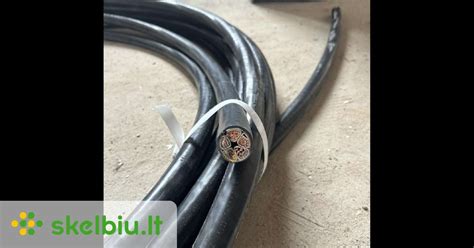

Aliuminio kabelis
Taip pat svarbu žinoti, kad aliumininius laidus ir kabelius negalima jungti tiesiogiai su variniais. Tai viena iš pagrindinių gaisru priežasčių. Apie sujungimus ir jų tipus - kitame straipsnyje.
Kabelio skerspjūvio parinkimas
Grįžtame prie esmės. Kabelių skerspjūvis parenkamas pagal konkretų prietaiso ar prietaisų grupės galingumą. Taip pat svarbu atsižvelgti ir į kabelio ilgį. Kuo ilgesnis kabelis - tuo didesni nuostoliai (prakrenta įtampa). Lentelėse nurodyti galingumai yra rekomenduojami kabelių trasoms ne ilgesnėms kaip 50 metrų. Jeigu planuojate tiesti ilgesnį atstumą - rekomenduoju pasirinkti didesnį skerspjūvį, kad kompensuoti nuostolius.
Pastaba: Žemiau pateiktoje lentelėje trifaziam tinkle galios koeficientas paimtas kaip 1.
| Gyslos skerspjūvis (mm²) | Srovės stipris (A) | Galingumas (kW) vienfaziam tinklui (230V) | Galingumas (kW) trifaziam tinklui (400V) |
|---|---|---|---|
| 1.5 | 15 | 3.3 | 10.0 |
| 2.5 | 25 | 5.5 | 16.5 |
| 4 | 30 | 6.6 | 19.8 |
| 6 | 40 | 8.8 | 26.4 |
| 10 | 50 | 11.0 | 33.0 |
