Projektuojant skydelio konstrukciją, pagrindinis dėmesys kreipiamas į saugumą, aptarnavimo patogumą ir modifikacijos paprastumą. Šiame straipsnyje aptarsime praktinius skirstymo skydo projektavimo aspektus, užtikrinančius patikimą ir efektyvų elektros energijos paskirstymą.
Apsauginės automatikos panaudota tiek, kad visos linijos būtų aprūpintos pakankama apsauga - nuotėkių relė (NR) ir automatai.
Paaiškinta pagrindinė elektros skydinė - Apkrovos centras - aptarnavimo skydelis
Skydelio Konstrukcija ir Komponentai

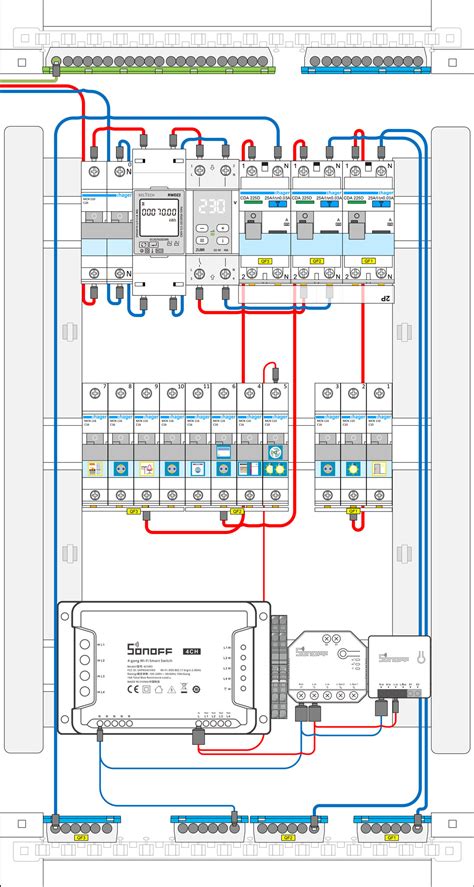

Praktiškai tai atrodo taip: nuo įvadinio keturpolio kirtiklio maitinimas dalijamas į dvi keturpolias NR. Iš kiekvienos NR trys fazės ir nulis pajungti prie atskiro (taip pat keturpolio) komutacinio bloko. Automatai (1P+N) jungiasi prie komutacinių blokų.
Įvadinis kabelis eina į keturpolį kirtiklį. Automatas jau yra ant įvadinio kabelio - prieš skaitiklį. Statyti antrą tokio pat nominalo automatą praktinių sumetimų kaip ir nebėra: selektyvumo trumpo sujungimo atveju vis tiek negalim garantuoti, o pastačius žemesnio nominalo automatą tiesiog sumažintume sau išskirtą galią.
Keturpolį kirtiklį renkamės tam, kad atjungti visas aktyvos linijas (t.y. tas, kuriomis visada teka srovė - fazes ir nulį), o ne tik fazes. Už kirtiklio stovi dvi NR. Apkrova paskirstyta tarp jų taip, kad į vieną NR pajungiamos linijos, einančios sąlyginai sausose patalpose (kambariai ir pan.), į antrą - sąlyginai drėgnose patalpose (vonia, garažas, laukas, katilinė).
Komutaciniai Blokai ir Automatai
NR ir automatai sujungti komutaciniais blokais. Jie leidžia lengvai ir greitai perjungti aprovą tarp fazių ir tarp NR neperdarant pusės skydelio.
Naudoti 1P+N automatai, t.y. tokie, kuriuose paprasta automatas sujungtas su kirtikliu. Fazės laidas pajungtas prie “tikrosios“ automato dalies, o nulis prie kirtiklio. Jei automatas suveiks - jis perskirs ir fazę, ir nulį vienu metu.
Nulį perskirti reikia tam, kad suveikus NR galima būtų greitai rasti ir atjungti probleminę liniją. Jei statytume paprastus vienapolius automatus, to padaryti negalėtume - net išjungus fazę, srovė tekėtų nulio grandine ir NR vis tiek išmetinėtų. Tektų likti be elektros pusėje (šiuo konkrečiu atveju) namo, o dabar - randame probleminę liniją, atjungiame ir laukiame elektriko, veikiant visoms kitoms rozetėms ir šviestuvams.
Gnybtai ir Linijų Paskirstymas
Montavimo ir aptarnavimo supaprastinimui, beveik visos išeinančios linijos pajungtos gnybtais. Toks sprendimas leidžia grupuoti automatus pagal jų funkcijas, o iš kitos pusės - pajungti išeinančias linijas tokiu eiliškumu, kokiu jos įvestos į skydelį.
Šiuo atveju kabelio įvadas ateina iš apačios, o išeinančios linijos į viršutinę skydelio dalį. Po keleto bandymų sukomponuoti “klasikiniu“ varijantu, kur viršuje įvado kirtikliai, apačioje išeinančių linijų automatai, - to buvo atsisakyta. Taip komponuojant, viduje skydelio atsiranda stori laidų ryšuliai per visą skydelio aukštį. Nepatogu ir .. negražuJ
Taipogi, pasirinkti apsaugos įrenginiai leidžia pajungti įvadą kaip iš viršaus, taip ir iš apačios (ne su visais automatais tai įmanoma). Automatai sugrupuoti visų pirma pagal funkcijas (šviesa-rozetės-įvadas), antra - pagal patalpas (viduje - lauke).
Žymėjimas ir Dokumentacija
Tam, kad skydeliu būtų paprasta naudotis, jame būtini užrašai. Užrašai atitinka tai, kas surašyta ir dokumentuose.
Visas darbas (laidų išvedžiojimas, taškų vieta ir pan.) dokumentuojamas (brėžiniais, paaiškinimais) ir atiduodamas savininkui:
- paslėptų laidų schemos, iš kurių aiškų, kur mūsų grindyse-sienose-lubose eina laidai.
Pačiame skydelyje visi fazių laidai, einantys į automatus nuo komutacinių blokų ir visi gnybtai pažymėti, visi išeinančių linijų laidai pakartotinai užrašyti - nereikai galvoti, koks tai laidas, kur jis eina ir t.t. Taip patogiau ne tik pačiam meistrui ar užsakovui, bet ir kolegoms, kurie galbūt ateityje dirbs objekte.
Dėl tos pačios priežasties laidai skydelio viduje nesurišti į bendrą ryšulį. Esant būtinybei ką nors keisti ar pridėti ar perdaryti nereikės visko pjaustyti. Kartais ryšuliai būna paslėpti už lentynėlių.. Tuomet būtina nuimti skydelį ir dar daug kitų vargų..
Atskiro Skydelio Įrengimas Virtuvei
Taip jau atsitiko, kad atėjus dirbti į objektą grindys jau buvo išlietos, o iki virtuvės buvo atvestas atskiras kabelis. Kadangi buvo nuspręsta neperdarinėti įvado į virtuvę - atsirado būtinybė statyti atskirą nediduką, montuojamą į sieną skydelį.
Šiuolaikiniame namų ūkyje didžiasi elektros energijos vartotojai yra virtuvė ir katilinė (įprastame gyvenamajeme name). Šiems vartotojams būtina numatyti galimybę išlyginti apkrovą paskirstant ją tarp fazių.
Į virtuvę šiuo atveju atvestas 4 kv. mm diametro laidas, kuris iki galutinių vartotojų išskirstomas laidais po 2,5 kv. Kadangi buvo nuspręsta neperdarinėti įvado į virtuvę - atsirado būtinybė statyti atskirą nediduką, montuojamą į sieną skydelį. Jame įrengtas toks pat paskirstymo blokelis ir automatais pajungiami visi virtuvės įrenginiai. Kadangi skydelis turėjo būti mažas, statomi ne dvipoliai o paprasti automatai, tačiau tai normalu, nes visa virtuvė pagrindiniame skydelyje atjungiama keturpoliu automatu.
Skydelio Svarba ir Specialistų Pagalba
Skydelis - jūsų namų elektros tinklo širdis. Jis saugo jus ir jūsų namus. Jei nusprendėte įsirengti elektros instaliaciją patys, bet ne visisškai pasitikite savo jėgomis - patikėkite specialistui bent skydelį.
