Tie, kas įsirenginėjo naują ar atnaujino seną elektros skydelį, jau žino, kad bent viena nuotėkio relė jame yra būtina. Jei tik pradedate statybos darbus, greičiausiai su šiuo terminu dar susidursite. Jei ruošiatės susirinkti savo namo skydelį patys, bus naudinga pasiskaityti, kaip jos veikia, kodėl tokios reikalingos ir kaip išsirinkti tinkamą.
Lietuviškas terminas - nuotėkio relė (NR) - tarsi užsimena apie pagrindinę šio įrenginio funkciją - apsaugą nuo srovės nutekėjimo. Ankstesniame straipsnyje apžvelgėme automatinius jungiklius ir išsiaiškinome, kad jų pagrindinė paskirtis - apsaugoti laidus.
Kaip veikia nuotėkio relė?
Pateiksiu pavyzdį, kuris paaiškins NR veikimo principą. Tarkim, nusipirkote virtuvinį blenderį. Visą tokį gražų, nerūdijančio plieno, blizgantį ir už labai jau gerą kainą. Tarkim, kad nuolaida buvo nemaža dėl to, kad surinktas jis nekažkaip ir per kažkurį laiką nuo vibracijų viduje blenderio fazės laidas atsikratė ir susilietė su metaliniu korpusu, t.y., įvyko trumpasis jungimas. Bandant sutrinti rytinį kokteilį staiga netikėtai mus nemaloniai papurto elektra.
Jei nuotėkio relė skydelyje įrengta, tuomet ji pastoviai lygina srovės, kuri teka per fazės laidininką ir srovės, tekančios per nulį stiprumą. Paprastai kalbant, stebi, kad kiek srovės “įtekėjo“ į laidų instaliaciją, tiek ir “ištekėtų“. Jei kažkas ne taip ir “išteka“ mažiau srovės, vadinasi kažkur yra nutekėjimas. Tarkim, per minėto hipotetinio blenderio korpusą. Jei tas skirtumas didesnis, nei nustatytas slenkstis, relė atjungia grandinę tuo pačiu galbūt išgelbėdama mums gyvybę.
NR širdimi yra srovės transformatorius. Pirminės šio transformatoriaus apvijos - nulio ir fazės laidai. Jei fazių laidų srovių suma lygi nulio srovei, magnetinės srovės atsveria viena kitą ir srovė antrinėse apvijose nesusidaro. Jei fazių srovių suma didesnė nei nulio srovė ir tas skirtumas didesnis nei diferencialinės srovės nominali reikšmė, tuomet antrinėse apvijose atsiranda srovė, kurios pakanka suveikti elektromagnetui, o šis atjungia grandinę.
Įžeminimo nuotėkio relės paaiškinimas hindi kalba | ELR su CBCT veikimu

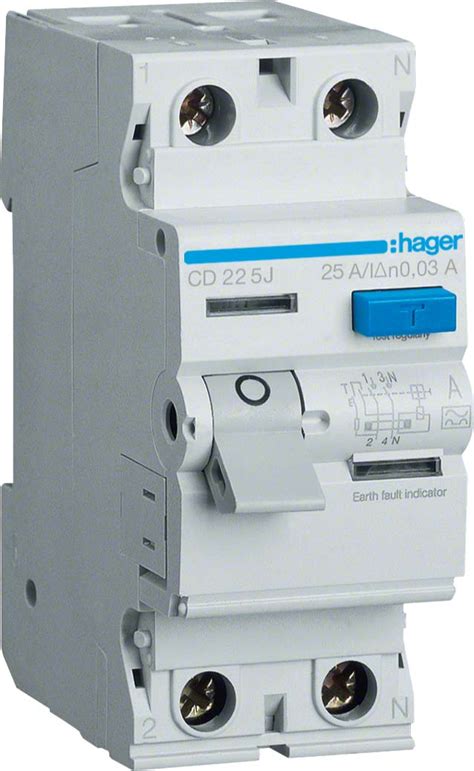

Nuotėkio relių tipai
Pagal konstrukcinius ypatumus NR skirstosi į elektromechanines ir elektronines. Jos skiriasi darbo principu, tačiau svarbiausia yra tai, kad elektroninės relės priklauso nuo maitinančio tinklo įtampos, nes maitinimas būtinas įmontuotai elektroninei schemai. Elektromechaninės NR nuo įtampos nepriklauso, nes ten nėra, ką maitinti. Jei maitinimo tinklas dėl kokių nors priežasčių bus pažeistas (dings nulis ir pan.), elektroninė relė geriausiu atveju atsijungs.

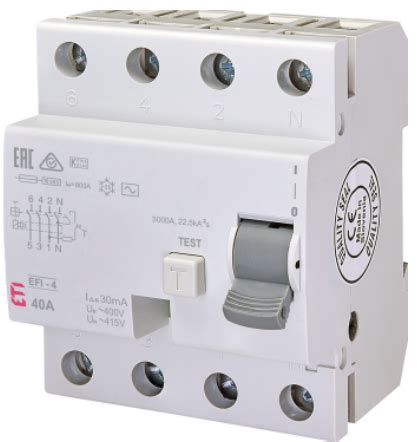

Nuotėkio relių žymėjimas ir pasirinkimas
Kalbant toliau apie skirtumus, mums svarbu kaip žymimos NR:
- AC - sinusoidinei kintamajai srovei, t.y.
- Diferencialinė srovė rodo nuotėkio srovę, kuriai esant suveikia NR.
- 30 mA - buitinis variantas. Suveikia tada kai (žr.
- 100mA, 300mA - taip vadinamos priešgaisrinės NR. Srovė per didelė, kad būtų aktuali žmogaus gyvybės apsaugai, bet vis tiek naudingas reikalas, jei, tarkim, ūkyje apsaugomos ne visos linijos jautresnėmis NR, tai vieną tokio nominalo verta įrengti ant įvado.
Apsaugoti NR visas linijas. Išimtimi gali būti šviesos linijos sausose patalpose.
Rekomenduojamos nuotėkio srovės
Šioje lentelėje pateikiamos rekomenduojamos nuotėkio srovės skirtingoms situacijoms:
| Paskirtis | Nuotėkio srovė |
|---|---|
| Buitinė elektros instaliacija | 30 mA |
| Priešgaisrinė apsauga | 100 mA - 300 mA |
