Šiame straipsnyje aptarsime svarbiausius dujinių katilų patalpų vėdinimo reikalavimus, montavimo ypatumus ir saugumo aspektus. Taip pat išnagrinėsime, į ką atkreipti dėmesį renkantis šildymo sistemą ir kokie faktoriai lemia dujinio šildymo įrengimo kainą.
Patalpos Katilui: Bendrieji Reikalavimai
Jeigu ieškote architekto naujo namo projektavimui, nepasitikėkite tokiu, kuris neskiria ploto pagalbinėms patalpoms. Namų ūkyje pagalbinės patalpos yra būtinybė. Tarp jų yra ir katilinė ar skalbykla, vadinti galima įvairiai, nepriklausomai nuo to, kokią planuojate šildymo sistemą. Net jeigu namas A++ energinės klasės ir šildysitės kondicionieriumi, visvien verta numatyti vietą katilinei.Katilinės Vieta ir Dydis
Kur ir kokio dydžio turi būti katilinė, sprendžiama individualiai, priklausomai nuo planuojamos šildymo sistemos. Patekimas į katilinę irgi priklauso nuo šildymo sistemos. Jei bus kieto kuro katilas, geriau įėjimą planuoti iš negyvenamos patalpos, jei automatizuotas dujinis katilas ar šilumos siurblys, katilinė gali būti arčiau gyvenamosios erdvės. Kokį plotą skirti katilinei, priklauso nuo numatomos šildymo sistemos, jos automatizavimo lygio, tačiau praktiškai katilinės patalpa neturėtų būti mažesnė nei 8 kv.m. Senos statybos namuose atskira katilinė nebūdavo planuojama, nes kambarius šildydavo juose esanti krosnis.Priešgaisriniai Reikalavimai
Bendri reikalavimai katilinės patalpai yra surašyti „Katilinių įrenginių įrengimo taisyklėse".- Pastato viduje įrengtos katilinės nuo gretimų patalpų turi būti atskirtos 1 tipo priešgaisrinėmis pertvaromis ir 3 tipo priešgaisrinėmis perdangomis. Priešgaisrinės užtvaros turi būti pagamintos iš A1 ar A2 degumo klasės statybos produktų. Pristatomos katilinės nuo pagrindinio pastato turi būti atskirtos 1 tipo priešgaisrine siena, o katilinės stogas turi tenkinti BROOF (t1) klasės reikalavimus.
- Perdangos tarp aukštų ir katilinės patalpų sienos, taip pat sienos, skiriančios katilinę nuo pagrindinio pastato, turi būti nesugeriančios garų ir dujų. Darbai atliekami vadovaujantis Statybos techniniu reglamentu STR 2.01.04:2004 „Gaisrinė sauga.
- Katilinių, įrengtų viduje ir pristatytų prie pastatų, išėjimo durys turi atsidaryti į išorę. Katilinių, įrengtų patalpų viduje, laiptų maršus leidžiama išdėstyti bendrose laiptinėse, atskirtus nuo likusios laiptinės dalies nedegamomis pertvaromis ir perdangomis, esančiomis ne mažiau kaip 0,75 val.
ŠVOK Projektas
Katilinės projektavimas prasideda nuo ŠVOK - šildymo, vėdinimo, oro kondicionavimo projekto. Šildymo sistemos projektas yra dalis ŠVOK projekto. Kadangi dabar naujos statybos namams privaloma A++ energinė klasė, tokiuose namuose šildymo poreikis yra itin mažas. Nors daug kas reikalavimus A++ klasei vertina kaip perteklinius, bet šilumos taupymo požiūriu jie atsiperka. Apskaičiuota, jog investicija į A++ klasės namą yra 20-30 proc. didesnė lyginant su B energinės klasės namo statyba, tačiau dėl mažų šildymo sąnaudų ji atsiperka per 4-8 metus, priklausomai nuo namo ploto. Nors individualių namų plotas vis mažėja, bet neverta jo pernelyg sumažinti, ypač pagalbinių patalpų sąskaita, nes neretai statybos kaštai proporcingai plotui tiek nesumažėja, o patogumo ir komforto vėliau pritrūksta. Racionalus vidutinis 3-4 asmenų šeimos naujos statybos namo plotas yra apie 120-130 kv. metrų. Tokio ploto A++ energinės klasės namo metinis šildymo poreikis yra 1950 kWh arba 15 kWh/kv.m.Vėdinimo Reikalavimai Dujų Katilo Patalpai
Katilinė turi būti vėdinama, tose pačiose patalpose negali būti mechaninės vėdinimo sistemos su rekuperacija, mechaninė katilinės vėdinimo sistema negali būti sujungta su kitų patalpų vėdinimo sistema. Patalpos turi būti su varstomu langu arba langu su orlaide ir durimis. Dujinius prietaisus galima įrengti patalpose, kurių aukštis ne mažesnis kaip 2,2 m. Lango plotas turi būti ne mažesnis kaip 0,05 m2 kiekvienam patalpos tūrio kubiniam metrui. Jei patalpos tūris 20 m3 ir didesnis, lango angos plotas (suminis angų plotas) turi būti ne mažesnis kaip 1 m2. Jei patalpoje yra įrengta uždujinimo signalizacija ir automatinis dujų išjungimo vožtuvas, langas yra privalomas, bet lango angos plotas nereglamentuojamas (nenormuojamas). Jei dujinis katilas planuojamas cokoliniame aukšte ar rūsyje, o langas yra žemiau žemės paviršiaus ir antžeminis lango angos plotas mažesnis nei reikalaujama, tai prieš langą turi būti įrengta prieduobė. Atstumas nuo rūsio sienos iki prieš langą esančios prieduobės atraminės sienutės turi būti lygus lango požeminės dalies aukščiui. Šis atstumas turi būti ne mažesnis kaip 0,5 m, o prieduobės plotas viršutinėje dalyje turi būti ne mažesnis kaip lango požeminės dalies angos plotas, jei langas įgilintas daugiau kaip 0,5 m.Esminiai reikalavimai vartotojo dujų sistemoms nuo 2019 m.:
- Vidaus dujotiekiui keliami reikalavimai:
- Dujiniai prietaisai įrengiami patalpose ne mažesnėse nei 7,5 m3 tūrio;
- Patalpos aukštis 2,2 m, katilo vietoje ne mažiau kaip 2,0 m;
- Patalpoje turi būti varstomas langas arba langas su orlaide ir durimis į lauką;
- Lango angos plotas ne mažiaus kaip 5 proc. patalpos tūrio (jis skaičiuojamas kai tūris iki 20 m3, jei jis didesnis užtenka - 1 m2);
- Patalpoje turi būti kanalas dūmų šalinimui ir natūraliam vėdinimui;
- Vėdinimas gali būti ir mechaninis;
- Dujiniai prietaisai patalpose su rekuperacine sistema neįrengiami!
Dujinio Katilo Montavimo Reikalavimai
Dujinio katilo montavimas yra atsakingas procesas, kurio metu būtina laikytis nustatytų techninių ir teisinių reikalavimų. Tinkamai įrengtas katilas ne tik užtikrins efektyvų šildymą, bet ir garantuos saugumą namų gyventojams.Patalpos Pasirinkimas
Dujinis katilas turi būti įrengtas tinkamoje patalpoje, kuri atitinka šiuos reikalavimus:- Minimalus patalpos plotas ir aukštis: Patalpa turi būti bent 4 m² dydžio, o lubų aukštis ne mažesnis kaip 2,2 metro. Tai užtikrina pakankamą erdvę katilui ir oro cirkuliacijai.
- Ventiliacija: Privaloma įrengti natūralią arba mechaninę ventiliaciją. Patalpoje turi būti oro tiekimo anga, kuri užtikrintų deguonies tiekimą degimo procesui, bei oro ištraukimo ortakis, skirtas kenksmingų medžiagų pašalinimui.
Dūmtraukiai ir Išmetamųjų Dujų Šalinimas
Vienas svarbiausių dujinio katilo montavimo aspektų yra tinkamas dūmtraukio įrengimas.- Dūmtraukis turi būti pagamintas iš karščiui ir korozijai atsparių medžiagų.
- Jei naudojamas kondensacinis katilas, dažnai pasirenkami koaksialiniai dūmtraukiai, kurie užtikrina dvigubą funkciją - pašalina išmetamąsias dujas ir tuo pačiu tiekia orą katilo degimo procesui.
- Dūmtraukio aukštis ir skersmuo turi atitikti gamintojo specifikacijas, kad būtų užtikrinta tinkama trauka.
Atstumai ir Vietos Reikalavimai
Montuojant dujinį katilą būtina laikytis minimalių atstumų nuo aplinkinių paviršių:- Katilas turi būti montuojamas ne arčiau kaip 20 cm nuo sienos, kad būtų užtikrintas lengvas priėjimas prie techninės įrangos.
- Jei patalpa maža, rekomenduojama įsigyti sieninį katilą, kurį galima montuoti ant sienos, taupant grindų plotą.
Teisiniai Reikalavimai
Pagal Lietuvos teisės aktus, dujinio katilo montavimą privalo atlikti tik sertifikuoti specialistai. Tai užtikrina:- Katilo montavimo kokybę ir atitiktį techniniams reikalavimams.
- Teisėtumą, ypač kai reikia registruoti katilą ar atlikti privalomą sistemos patikrą.
Tinkamai sumontuotas dujinis katilas užtikrina efektyvų šildymą ir maksimalų saugumą. Laikydamiesi šių reikalavimų, galėsite būti tikri, kad katilas veiks patikimai ir atitiks visus nustatytus standartus.
Rizikos Valdymas: Saugumas Naudojant Dujinį Katilą
Dujinis katilas yra patogus ir efektyvus šildymo sprendimas, tačiau dėl degiųjų dujų naudojimo jis reikalauja ypatingo dėmesio saugumui. Netinkamas įrengimas, priežiūros stoka ar ventiliacijos trūkumas gali sukelti pavojų gyventojų sveikatai ir turtui.Anglies Monoksido (CO) Detektoriai

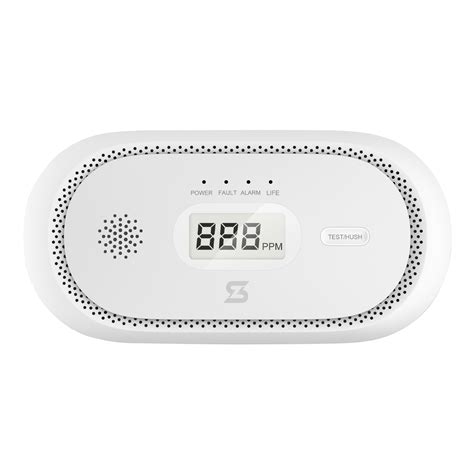

Anglies monoksidas yra nematomas, bekvapis ir itin pavojingas, todėl jo aptikimas laiku yra gyvybiškai svarbus. CO detektorius yra privalomas, jei naudojamas dujinis katilas. Detektorius stebi CO koncentraciją ore ir perspėja apie pavojų dar prieš tai, kai dujos pasiekia pavojingą lygį. Detektorius turėtų būti įrengtas netoli katilo arba tose patalpose, kur gali susidaryti didesnė CO koncentracija.
Dujų Nuotėkio Prevencija ir Kontrolė
Dujų nuotėkis yra viena didžiausių grėsmių, todėl svarbu:- Įrengti dujų nuotėkio detektorius, kurie perspėja apie galimą nuotėkį ir leidžia greitai reaguoti.
- Reguliariai tikrinti dujotiekio sandarumą ir visas jungtis, ypač jei pastebimas dujų kvapas.
- Užtikrinti, kad katilą montuotų tik sertifikuoti specialistai, kurie laikosi montavimo reikalavimų ir užtikrina, jog sistema yra saugi.
Ventiliacijos Svarba
Tinkama ventiliacija yra esminis saugumo aspektas naudojant dujinį katilą:- Ventiliacijos sistema užtikrina, kad patalpoje cirkuliuotų pakankamas kiekis deguonies, reikalingo degimo procesui.
- Be ventiliacijos degimo produktai, tokie kaip anglies monoksidas, gali kauptis patalpoje ir sukelti pavojų.
- Ventiliacija turi būti patikrinta ir, jei reikia, papildomai įrengta pagal katilo gamintojo nurodymus.
Priešgaisrinė Sauga
Netinkamas dujinio katilo montavimas gali padidinti gaisro riziką, todėl svarbu:- Užtikrinti, kad katilas būtų montuojamas ant nedegaus pagrindo ir tinkamu atstumu nuo sienų bei kitų daiktų.
- Turėti lengvai pasiekiamą gesintuvą, kuris tiktų gaisrui, susijusiam su dujomis ar elektriniais įrenginiais.
- Katilo veikimo zoną laikyti laisvą nuo degiųjų medžiagų, tokių kaip užuolaidos ar kiti audiniai.
Reguliari Techninė Priežiūra ir Apžiūra
Dujinis katilas turi būti reguliariai tikrinamas, kad būtų užtikrintas jo saugumas:- Rekomenduojama bent kartą per metus atlikti pilną techninę apžiūrą, įskaitant dūmtraukio ir ventiliacijos sistemos patikrą.
- Jei pastebėsite neįprastą katilo veikimą (pvz., neįprastus garsus, sumažėjusį efektyvumą ar dujų kvapą), nedelsdami kreipkitės į specialistus.
Avarinės Situacijos Valdymas
Svarbu žinoti, kaip elgtis nelaimės atveju:- Jei pastebite dujų kvapą, nedelsdami išjunkite dujų tiekimą, uždarykite katilo vožtuvą ir išvėdinkite patalpas.
- Nesinaudokite elektros prietaisais ar šviesos jungikliais, kol problema nėra pašalinta.
- Kreipkitės į dujų tiekėją arba avarinę tarnybą.
Rūpestingas požiūris į rizikos valdymą užtikrina ne tik sklandų katilo veikimą, bet ir jūsų namų saugumą. Tinkamai įrengtas katilas, reguliari priežiūra ir prevencinės priemonės, tokios kaip detektoriai ir ventiliacija, yra geriausias būdas apsisaugoti nuo galimų pavojų.
Šildymas Dujomis: Alternatyvos ir Pasirinkimo Aspektai
Nėra idealaus šilumos šaltinio ir kuro, visi jie kainuoja, visi turi privalumų ir trūkumų. Kaip minėjome, pagrindinis kriterijus renkantis šildymo sistemą turėtų būti šilumos poreikis, pradinės investicijos dydis ir eksploatacinės išlaidos. Naujos statybos namui, kurio šilumos poreikis mažas, racionaliausia pasirinkti oras-oras arba grindinį šildymą ir oras-vanduo šilumos siurblio sistemą. Beje, pastaraisiais metais ši sistema naujoje statyboje yra populiariausia. Tiesa, kaip sako UAB „Inžinerijos slėnis" inžinieriai, šilumos siurblio eksploatacija pigiausia bus tuo atveju, jei turėsite saulės elektrinę.Kaip veikia dujinė krosnis (animacinė schema)
Šildymas Suskystintomis Dujomis
Nepriklausomai nuo to, ar greta yra gamtinių dujų trasa, ar ne, galimas namo ar kitos paskirties pastato šildymas dujomis. Jeigu nenorite rūpintis kuru, bet norite turėti komfortišką, švarų, patikimą šildymą, dujinė šildymo sistema puikiai tinka. Dujų kaina kyla ir krenta, ilguoju laikotarpiu dujinis šildymas, ko gero, nėra brangesnis nei kiti šilumos šaltiniai, o pradinė investicija viena mažiausių.Šildymas suskystintomis dujomis vyksta visiškai be naudotojų įsikišimo, irgi yra automatizuotas, nereikia baimintis dėl besibaigiančių dujų ar artėjančių šalčių. Visiškai naujuose namuose (B, A, A+, A++ klasės) irgi apsimoka įsirengti šildymą gamtinėmis ar suskystintomis dujomis, nes pradinė investicija nėra didelė, o šildymo sistema patikima, tradicinė ir nereikalauja elektros energijos. A++ energinės klasės namuose dujinis šildymas gali būti tik kaip rezervinis, nes daugiau kaip 50 proc.Šildymo Sistemos Projektavimas
Vadovaudamiesi namo šildymo ir karšto vandens poreikiu, atsižvelgdami į skiriamą pradinės investicijos dydį ir galimybes bei numatomas eksploatacines išlaidas, UAB „Inžinerijos slėnis" specialistai parenka šilumos šaltinį ir apskaičiuoja šildymo sistemos įrengimo kainą. Įmonė nėra šildymo įrangos pardavėjai ir neprisiriša prie vieno kurio nors šilumos šaltinio. Jie yra šildymo sistemų (taip pat ir visos ŠVOK sistemos) projektuotojai ir montuotojai, kurie įrengia šildymo sistemą nuo A iki Z. Beje, tokių paslaugų tiekėjų rinkoje nėra daug, dažnai pasitaiko, kad, pavyzdžiui, šildymo sistemą montuoja vieni meistrai, o šildymo katilą - kiti. „Mes esame atsakingi už visą mūsų sumontuotą šildymo ir karšto vandens sistemą, nepriklausomai nuo to, ar montuojame ją senos ar naujos statybos name."Kombinuotos Šildymo Sistemos
Šilumos siurblio šildymą galima derinti su kieto kuro katilu ar krosnele. Tokia kombinuota šildymo sistema patogi ir senos statybos namuose, kuriuose įrengtas radiatorinis šildymas. Juolab, kad dabar galima gauti paramą šilumos siurbliui įsigyti, neišmetant kieto kuro katilo. Kombinuotos šildymo sistemos (kieto kuro katilas + šilumos siurblys) atveju yra valdymo niuansų, vienu metu abu šaltiniai veikti negali, jų darbas kaitaliojamas ne pagal lauko temperatūrą, o priklauso nuo vieno ar kito prietaiso veikimo: kai kūrenasi kieto kuro katilas (granulinis, krosnelė su vandens kontūru) negali veikti šilumos siurblys ir atvirkščiai. Taip pat sistemoje rekomenduojama akumuliacinė arba buferinė talpa.Šilumos Siurblio Projektavimas
Katilinės su šilumos siurblio oras vanduo vidiniu bloku arba visos šilumos siurblio šildymo sistemos projektavimas prasideda nuo pradinių duomenų: objekto paskirtis, namo tipas ir medžiagos, energinis efektyvumas arba šilumos nuostoliai, grindų planas, reikiamos temperatūros ir drėgmės patalpose nustatymas. Atliekamas šiluminis kontūro skaičiavimas, atsižvelgiama į lauko sienų medžiagų termofizikinius parametrus, langų ir durų angų skaičių ir kt. Apskaičiuojami šilumos nuostoliai ir galimi šilumos prieaugiai: pagrindiniai (veikiančios šildymo, oro kondicionavimo, vėdinimo sistemos) ir papildomi nuostoliai (skersvėjai, šalto oro infiltracija, pastato izoliacija). Apskaičiuojamas optimalus šildymo sistemos pajėgumas, parenkamas optimalus šilumos siurblio tipas, kad būtų pasiekti reikiami parametrai. Atliekami šildymo sistemos hidrauliniai skaičiavimai (pagrindinio vamzdyno, atšakų, slėginės jungties skerspjūvio). Parenkami uždaromieji ir reguliavimo vožtuvai. Apskaičiuojamas reikiamas šildymo prietaisų (radiatorių, konvektorių, fankoilų ir kt.) skaičius.Dujinio Šildymo Privalumai

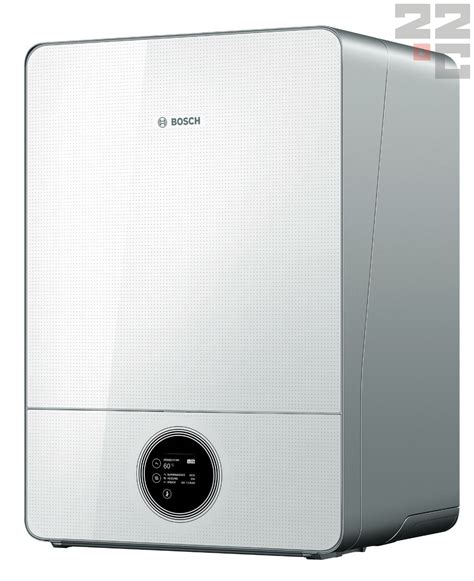

Dujiniai katilai yra vienas iš efektyviausių ir patogiausių šildymo sprendimų, todėl jie dažnai pasirenkami privačiuose namuose. Be to, jie ne tik užtikrina komfortą ir energijos taupymą, bet ir padeda sumažinti aplinkos taršą.Efektyvumas
Dujiniai katilai pasižymi aukštu energijos efektyvumu:- Kondensaciniai dujiniai katilai yra dar efektyvesni, nes jie naudoja ne tik pagrindinę šilumą, bet ir šilumą iš degimo metu susidariusio garo. Tai leidžia efektyvumą padidinti iki 95-98 %.
- Efektyvus dujų degimo procesas padeda sumažinti kuro sąnaudas, todėl dujiniai katilai leidžia sumažinti sąskaitas už šildymą.
Kompaktiškumas ir Lankstumas
Dujiniai katilai yra puikus sprendimas mažoms ar vidutinėms patalpoms:- Sieniniai modeliai užima labai mažai vietos ir gali būti montuojami virtuvėje, vonios kambaryje ar specialiai įrengtoje katilinėje.
- Katilus galima lengvai integruoti į esamas šildymo sistemas arba derinti su naujais sprendimais, pavyzdžiui, grindiniu šildymu.
Patogumas ir Paprastas Valdymas
Dujiniai katilai yra vieni iš paprasčiausiai valdomų šildymo sprendimų:- Jie veikia automatiškai, reguliuodami šildymo intensyvumą pagal nustatytą temperatūrą.
- Modernūs katilai gali būti valdomi išmaniosiomis sistemomis, kurios leidžia nuotoliniu būdu reguliuoti temperatūrą, taip dar labiau optimizuojant energijos suvartojimą.
- Priežiūra minimali - reguliari patikra užtikrina sklandų veikimą.
Aplinkosauga
Dujiniai katilai yra žymiai ekologiškesni nei daugelis kitų šildymo sistemų:- Jų išmetamas anglies dvideginio kiekis yra mažesnis nei kieto kuro katilų.
- Naudojant dujas kaip kurą, sumažėja suodžių ir kitų teršalų emisijos.
- Naudojant modernius modelius, efektyvus kuro degimas dar labiau sumažina poveikį aplinkai.
Ekonomiškumas
Nors pradinės investicijos į dujinį katilą ir jo montavimą gali atrodyti didesnės, ilgainiui tai atsiperka:- Mažesnės kuro sąnaudos ir aukštas efektyvumas lemia greitesnį atsiperkamumą.
- Reguliari techninė priežiūra užtikrina ilgaamžiškumą ir mažesnes eksploatacijos išlaidas.
Dujiniai katilai yra idealus pasirinkimas tiems, kurie siekia efektyvaus, patogaus ir ekologiško šildymo sprendimo. Jie puikiai tinka tiek mažiems, tiek didesniems namams ir suteikia lankstumo įgyvendinant įvairius šildymo projektus.
