Elektros Instaliacija Bute: Reikalavimai Ir Svarbūs Aspektai

Daugėjant pranešimų apie gaisrus, kilusius dėl netvarkingos elektros instaliacijos, svarbu suprasti, kad tinkamai įrengta ir prižiūrima elektros sistema gali apsaugoti nuo nelaimių. Šiame straipsnyje aptarsime elektros instaliacijos reikalavimus bute, kaip pasirinkti tinkamus laidus ir kabelius bei kitus svarbius aspektus.

Laidų Ir Kabelių Pasirinkimas

Tinkamai pasirinkę laidus ir kabelius, galime išvengti daugelio nelaimių. Laidai gaminami su izoliacija, galinčia atlaikyti 380, 660 ir 3000 V kintančią įtampą. Laidai, kurie tiesiami tokiose vietose, kur yra didesnė jų mechaninio pažeidimo rizika, papildomai apipinami plienine cinkuota viela.

Kai norima atvesti elektrą iki pastato, bet nesinori darkyti vaizdo kabančiais laidais, reikalingas kabelis. Pirmiausiai reikia nuspręsti, kas bus elektrifikuojama, nes drėgnai vietai ar dirbamai žemiai keliami visiškai kitokie reikalavimai negu sausai vietai ar pievelei. Aišku, abiem atvejais reikės kabelio.

Varis Ar Aliuminis?

Varis būtų geriau už aliuminį. Jis - geresnis laidininkas, lankstesnis ir atsparesnis korozijai. Aliuminis, po sąlyčio su oru, greitai oksiduojasi, susidaro plėvelė, kuri blogai praleidžią srovę, o tai silpnina kontaktą. Vieta, kur blogas kontaktas, kais, kibirkščiuos, daugiau oksiduosis ir tai gali būti gaisro priežastimi.

Aliuminį tvirtinant sraigtiniais laikikliais, pasireiškia dar viena jo savybė - aliuminio slydimas iš po laikiklio, todėl aliumininius laidus paskirstymo dėžėse reikia dažniau varžyti nei varinius.

Gyslos Skerspjūvis

Paprastai kabelį sudaro 2-5 gyslos. Gyslos skerspjūvį lemia jos skersmuo. Skerspjūvis parenkamas pagal konkretų galingumą. Paprastai skaičiuojama, kad 1 kW apkrovai reikia 1,57 mm2 gyslos skerspjūvio. Iš čia galima apsiskaičiuoti, kokio skerspjūvio reikia kiekvienu konkrečiu atveju.

Aliumininiams laidams tai 5 A 1 mm2, variniams - 8 A 1mm2. Pvz., jei turite 5 kW galingumo boilerį, jį reiktų jungti laidu, skirtu ne mažesnei kaip 25 A srovei, o varinio laido skerspjūvis turėtų būti ne mažesnis kaip 3,2 mm2. Jei bus naudojamas aliumininis laidas, jo skerspjūvis turi būti didesnis negu varinio, nes pralaidumas siekia tik maždaug 62 proc. varinio laido pralaidumo. Pvz., jei reikia 2,5 mm2 varinio laido, tai aliumininio reikės 4 mm2.

Šiaip jau kabelį reiktų imti didesnio skersmens, nes gali būti, kad teks prijungti dar ką nors.

Taip pat reikia išsiaiškinti, ar laido skersmuo suderinamas su faktine maksimalia apkrova, su šalia skaitiklio esančiais saugikliais ar automatiniu jungikliu. Jokiu būdu kabelio ilgalaikė srovė negali būti mažesnė už apsaugos aparatūros arkirtos(išjungimo) srovę.

Kabelio (laido) markė - raidinis žymėjimas, nurodantis elektrai laidžios gyslos medžiagą, izoliaciją, lankstumo lygį ir apsauginės dangos konstrukciją. Svarbiausiai - kabelį pirkti su atsarga.

Elektros Instaliacijos Įrengimo Būdai

Pagal atlikimo būdą instaliacija gali būti atvira arba paslėpta. Pastaroji dalinama į dvi grupes. Vamzdžiuose esančius laidus prireikus paprasčiau pakeisti. Sausose patalpose paslėpta instaliacija gali būti vamzdžiuose, uždarose dėžėse, kanaluose arba naudojant specialius laidus. Drėgnose patalpose - vamzdžiuose, uždarose dėžėse arba naudojat specialius laidus.

Jei planuojate vamzdžius naudoti tiesdami laidus sklype, atminkite, kad jie apsaugos kabelį nuo mechaninio pažeidimo, bet ne nuo drėgmės. Tiesa, dėl to nereikėtų labai jaudintis, nes pats kabelis gaminamas hermetiškas. Prieš patekdamas į rinką, kabelis turi 12 valandų praleisti vandenyje, o juo leidžiama didesnė negu vardinė srovė.

Tiesiant kabelį reiktų pasirūpinti jo įgilinimu. Kabelis turėtų būti nutiestas žemiau grunto užšalimo ribos, nes kitaip grunto judėjimas šylant ir šąlant gali jį nutraukti. Taip pat nevertėtų tiesti kabelio į vandenį, nebent jis tiesiamas vamzdžiuose, papildomai juos hermetizavus.

Prieš tiesiant kabelį būtų tikslinga gauti kompetentingos įstaigos leidimą. Jeigu tiesiama nuolatinė instaliacija, tikslinga naudoti kabelį iš atskirų gyslų.

Ozono veikiama, lauke esanti guma sensta ir joje atsiranda įtrūkimų. Todėl rekomenduotina kabelių su gumine danga nenaudoti saulėtose vietose. Kabelius su švininiu apvalkalu vertėtų tiesti vasarą. Jei kabelis bus tiesiamas vandenyje, reikia naudoti specialią markę, skirtą naudoti drėgnoje terpėje. Jei kabelis bus tiesiamas per degias medžiagas (tarkim, medinį namą), jis turi būti nedegus arba neskatinantis degimo.

Taip pat reikia žinoti, kokia yra įtampa tinkle ir kiek fazių naudojama jūsų sklype. Jei 220 V ir 1 fazė - užteks dviejų arba trijų gyslų kabelio, jeigu 380 ir 3 fazės - tai reikalingas keturgyslis arba penkiagyslis.

Elektros Instaliacijos Atnaujinimas

Kapitalinis elektros instaliacijos remontas, kurio metu ji visiškai pakeičiama, nėra toks sudėtingas, kaip gali pasirodyti iš pirmo žvilgsnio. Pirma, niekas nešalina esamų laidų nuo sienų, ko paprastai baiminasi su šia tema nesusipažinę žmonės. Visišką elektros instaliacijos pakeitimą galima palyginti su naujos elektros instaliacijos bute atlikimu. Skirtinguose būstuose elektros instaliacija paprastai būna labai panaši.

Būsto elektros instaliacija - tai ne tik skirstomasis skydas ir jame esantys saugikliai ar kiti prietaisai. Juk vartotojo požiūriu svarbiausi yra bute esantys kištukiniai lizdai, jungikliai ir apšvietimas. Taigi, kol pagrindinių prietaisų maitinimas ir apšvietimas jūsų namuose nekelia problemų, elektros instaliacijos nekeiskite ir nemodernizuokite. Tai darykite tik atlikdami kapitalinį remontą arba kai nuolatiniai gedimai vargina.

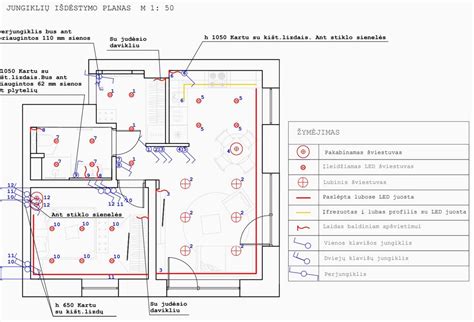

Elektros instaliacijos įrengimas arba atnaujinimas prasideda nuo kruopštaus kištukinių lizdų, jungiklių ir apšvietimo taškų skaičiaus ir vietos planavimo. Gerai, kad projektą parengtų kvalifikuotas elektrikas, nes tada būsite tikri, kad instaliacija veiks tinkamai. Kai nustatysite taškų skaičių ir vietą, projektuotojas nubraižys kabelių trasas, būsto elektros instaliacijos schemą, suplanuos paskirstymo skydą ir atliks reikiamus techninius skaičiavimus.

Renovacijos atveju darbo laikas bus šiek tiek ilgesnis - nauja instaliacija klojama prieš tinkuojant, todėl nereikia kasti griovelių laidams. Kiek laiko užtruks būsto elektros instaliacijos keitimas, taip pat priklauso nuo būsto dydžio ir darbams atlikti pasamdytų žmonių skaičiaus. Vidutinė standartinės elektros instaliacijos keitimo trukmė yra apie 4-7 dienos, kai dirba du elektrikai.

Elektros instaliaciją galima atnaujinti tradiciškai, bet galima ir išmaniai. Dar didelėje dalyje senos statybos namų ir butų elektros instaliacija yra ta pati, kokia buvo įrengta statybos metu prieš keturis ar penkis dešimtmečius. Nors bute jau kelis kartus darytas remontas, bet elektros laidai palikti tie patys, geriausiu atveju pakeisti jungikliai ir rozetės. Senos statybos butams dažniausiai būdavo skiriama 2 kW galios, namams - 3 kW. Tuo tarpu šiuolaikiniame gyvenime naudojame daug elektros prietaisų, jų bendra galia du tris kartus viršija leistinąją. Dėl viršytos apkrovos kaista laidai, suveikia saugikliai ar automatiniai jungikliai.

Didelį pavojų kelia srovės nuotėkio relės nebuvimas, ypač vonios kambariuose. Srovės nuotėkio relė apsaugo žmones nuo elektros smūgio. Kad būtų aiškiau, kaip veikia srovės nuotekis, pabandysime paaiškinti dažniausiai pasitaikančią situaciją: centralizuotai tiekiamas vanduo dažniausiai turi didelį kiekį kalcio, buitiškai šnekant, yra kietas ir dėl to prietaisai pasidengia kalkių nuosėdomis. Tokių nuosėdų atsiranda ir ant indaplovės, skalbyklės kaitinimo elementų, ilgainiui kaitinimo elementai suskilinėja ir tampa nesandarūs. Tokiu atveju elektros srovė patenka į vandenį ir pereina į skalbyklės korpusą. Žmogus, prisilietęs prie įelektrintos skalbyklės, gauna elektros smūgį, kuris gali būti mirtinas.

Anksčiau elektros instaliacijai buvo naudojama dvilaidė sistema (TN-C), t.y., t.y. fazinis ir nulinis laidas. Pavojų dėl pasenusios elektros instaliacijos yra ir daugiau, neretai jie matomi plika akimi. Pavyzdžiui, į rozetę jungiant prietaisą, ji kibirkščiuoja, aprūksta kontaktai, girdisi traškėjimas.

Kai kuriais atvejais atnaujinant elektros instaliaciją naudinga įsirengti įtampos lygintuvus, kurie apsaugo prietaisus nuo viršįtampių tinkle. Galimi du elektros instaliacijos atnaujinimo būdai: paprastesnis ir geresnis.

Elektros Instaliacijos Atnaujinimo Būdai

Paprastesniu vadiname elementarų laidų ir prietaisų keitimą, tai leidžia išvengti anksčiau minėtų pavojų. Toks atnaujinimas yra būtinas pirmiausia dėl to, kad elektros naudojimas būtų saugesnis. Jis apima įvadinio kabelio keitimą, laidų keitimą ir išvedžiojimą, elektros skydelio keitimą ir lizdų montavimą kambariuose ar kitose patalpose. Išvedžioti ir keisti elektros instaliaciją būtinai turi profesionalas, turintis atitinkamą kvalifikaciją ir prisiimantis atsakomybę.

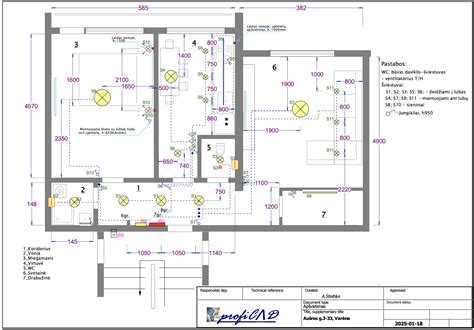

Pirmiausia su elektriku suderinamas elektros instaliacijos planas - kur ir kokių kištukinių lizdų ir jungiklių reikia. Elektrikas ar projektuotojas, suderinęs apšvietimo schemą, šviestuvų ir jungiklių išdėstymą, tiksliai pažymi laidų vietas, jungiklių tipą.

Jeigu leistinoji galia nedidinama, dažniausiai vienfaziam elektros įvadui su 3 kW leistinąja naudoti galia nuo įvadinio skydelio, kuriame yra skaitiklis, rekomenduojama rinktis 3 gyslų kabelį su ne mažiau kaip 4 mm² vario laidininkais, jei naudojami aliuminio laidai, jie turėtų būti ne mažesnio kaip 6 mm² skersmens.

Kadangi pastaruoju metu išimtinai montuojama tik paslėpta elektros instaliacija, vedžiojant laidus bute, jeigu nemontuojamos įtempiamos ar pakabinamos lubos, reikia surasti visas paskirstymo dėžutes, senus kanalus sienose ir lubose, išimti senus kabelius bei išfrezuoti griovius laidams iki naujų jungiklių ir rozečių vietų. Tai gana ilgas ir varginantis darbas, ypač jei sienos ir pertvaros yra iš gelžbetonio plokščių, jose rekomenduojama nepažeisti armatūros, reikia žiūrėti, kad betono gabalais nebūtų užkimšti kanalai. Jeigu naudojami seni kanalai, reikia turėti omenyje, kad dažnai juose netelpa daugiau kaip 2-3 kabeliai.

Jeigu nesinori frezuoti sienų ir daryti didelio remonto, galima pasirinkti paprastesnį sprendimą, kuomet laidai pravedami per specialias instaliacines grindjuostes, kurios montuojamos sienos ir grindų sandūroje.

Kad ateityje nekiltų problemų, svarbu pasirinkti geros kokybės instaliacines dėžutes. Dažniausiai naudojamos potinkinės įleidžiamos dėžutės, jų nesimato, bet tai nereiškia, kad tinka pačios pigiausios. Dažnai tokias dėžutes keblu sumontuoti, tenka ilgai krapštytis, o ir sumontavus jos ne visada būna stabilios.

Instaliacines montažines dėžutes reiktų rinktis pagal jungiklių ar kištukinių lizdų mechanizmo skersmenį ir gylį, atsižvelgiant į korpuso plastiko kokybę, pagal sandarumą, kad į dėžutę nepatektų tinko, glaisto masės.

Žvelgiant tik iš techninės pusės, elektrikai mėgsta JUNG SCHUKO® jungiklius ir kištukinius lizdus dėl paprasto, saugaus ir tvirto montavimo, šio gamintojo prietaisai turi atraminį žiedą, laidų griebiklį, su kuriuo lengva sujungti laidus.

Atnaujinant elektros instaliaciją daugeliu atvejų ne tik keičiama kištukinių lizdų ir jungiklių vieta, bet ir didinamas jų kiekis. Ekonomiški ir patogūs sprendimai yra sumontuoti prietaisus drauge. Jeigu dar neaišku, kokių matmenų bus miegamojo lova, dvigulei lovai tarpas tarp kištukinių lizdų/jungiklių blokų centrų turėtų būti 2 metrai 20 centimetrų, aukštis nuo grindų - 60 cm. Standartinis sieninių šviestuvų aukštis nuo grindų - 1, 30 cm.

Elektros instaliaciją galima atnaujinti ir padaryti daug patogesne nevedžiojant kabelių iš naujo. Šiuolaikinis sprendimas - belaidė namų valdymo sistema JUNG Home, kuri gali valdyti praktiškai viską: pradedant šviesos jungikliais, šviesos intensyvumo reguliatoriais, kištukiniais lizdais, termostatais, žaliuzėmis, baigiant arbatinuku ar televizoriumi. Tai sistema, kurioje vietoje tradicinių jungiklių, rozečių ir kitų prietaisų naudojami elektroniniai jungikliai, rozetės, termostatai ir kiti valdymo prietaisai. Atnaujinant elektros instaliaciją tereikia senus jungiklius ir rozetes pakeisti valdomais per Bluetooth Mesh ryšį.

JUNG Home suteikia galimybę du (ar daugiau) jungiklių sujungti kartu belaidžiu būdu, leidžia padaryti valdymą iš kelių vietų, netempiant jokių papildomų laidų, nedarant statybinių darbų - kurie ir užtrunka, ir kainuoja. T.y. nereikia sienose pravedinėti laidų, po to tinkuoti, dažyti... JUNG Home principas labai paprastas - visas elektros instaliacijos prietaisų valdymas vyksta per vietinį belaidį Bluetooth Mesh ryšį. Prietaisai veikia dirbdami kartu viename Bluetooth tinkle. Tik šiam ryšiui nereikalingas nei internetas, nei serveris. JUNG Home prietaisai veikia patalpų viduje, iki 30 m atstumu, montavimui reikalinga įprastinė 230 V elektros instaliacija ir kartu su prietaisu komplektuojamas kabelis bei sieninis montavimo lizdas. Elektros skydelyje nieko keisti nereikia. Su JUNG Home sistema be jokio remonto labai patogu atnaujinti elektros instaliaciją ne tik bute, bet ir name.

JUNG Home jungikliai, kištukiniai lizdai, termostatai, judesio davikliai, žaliuzių, garažo vartų pakėlimo ir nuleidimo, durų ir vartų atidarymo, kiemo apšvietimo jungikliai visiškai nesiskiria nuo klasikinių ir visiems įprastų JUNG ar kito gamintojo rozečių ir jungiklių, išskyrus šviesos diodą dešinėje, kuris užsidega signalo priėmimo ir išsiuntimo metu.

Signalas perduodamas pakopiniu principu - nuo vieno prietaiso antram, trečiam ir t.t. Galimas valdymas ir konfigūravimas ekrane, pritvirtintame ant sienos, bet patogiausias - per programėlę telefone.

JUNG Home sistemos montavimas yra toks pat, kaip ir įprastinės 230 voltų elektros instaliacijos, kištukiniams lizdams rekomenduojama naudoti 60 mm gylio instaliacines montavimo dėžutes. Jeigu keičiant seną instaliaciją nauja JUNG Home neužtenka dėžutės gylio, galima naudoti padidinto aukščio rėmelį.

JUNG Home skirta ne tik elektros instaliacijos atnaujinimui, bet ir papildymui šiuolaikinėmis funkcijomis, nes galimas labai įvairus valdymas ir parametrų reguliavimas per Bluetooth Mesh, integracija su valdymu balsu per Alexa ar Google Home, per IoT debesį su Samsung SmartThings tinklo gaminiais arba per nepriklausomą debesį, pvz., Mediola IQONTROL. Dar niekada išmaniųjų namų sukūrimas nebuvo toks paprastas ir lengvas.

Svarbu atsiminti, kad elektros instaliacijos darbai reikalauja specialių žinių ir įgūdžių. Visada kreipkitės į kvalifikuotus specialistus, kad užtikrintumėte savo ir savo artimųjų saugumą.

Naujos Statybos Reikalavimai

Naujai statomame, rekonstruojamame ir atnaujinamame (modernizuojamame) pastate (kai atliekami kapitalinio remonto darbai), jei statybą leidžiantis dokumentas yra išduotas po 2016 m, gruodžio 31 d., galutinio paslaugų gavėjo vietoje, t. y. 21. Naujai statomame, rekonstruojamame ir atnaujinamame (modernizuojamame) pastate (kai atliekami kapitalinio remonto darbai), jei statybą leidžiantis dokumentas yra išduotas po 2016 m.

• įėjimai ir erdvė už įėjimo durų turi būti nuolat apšviesti natūralia ar dirbtine šviesa.
• Gyvenamieji butai, gyvenamojo namo patalpos turi būti suprojektuotos ir pastatytos taip, kad jų gyventojai galėtų naudotis dirbtine apšvieta tiek dienos, tiek nakties metu.
• apšvietos vienetas - liuksas (lx).

Apšvietimo Tipai

• Bendras apšvietimas, kurį vienas ar keli šviestuvai teikia santykinai tolygiai visoje patalpoje.

elektros instaliacija pastate neturi kirstis su kitomis instaliacijomis.

Komerciniai elektros skaitikliai įrengiami kiekvienam butui ir bendriems namo poreikiams.

Kelių korpusų pastatui įvadinės kabelių linijos į korpusus turi būti tiesiamos lauke, žemėje.

Iš butų ĮAS išeinančių kabelių (laidų), nutiestų laiptinėje iki pagrindinės SS, apsaugai buto ĮAS prieš elektros skaitiklius turi būti įrengiami automatiniai saugikliai. Jų vardinės srovės apskaičiuojamos pagal kiekvienam vartotojui suteiktą leistinąją naudoti galią. Nuo ĮAS ar ĮASS iki vartotojo elektros įrenginių laidininkai turi būti tiesiami aukštų aikštelėmis, bendrojo naudojimo koridoriais, šachtomis ir pan.

Vieno ir dviejų butų gyvenamųjų namų ĮAS įrengiamos gyvenamojo namo išorėje elektros tinklų operatoriaus darbuotojams ištisą parą laisvai prieinamoje vietoje.

• miestų, miestelių ir kaimų neaptvertų sklypų, viensėdžių, sodininkų bendrijų ir pan.

Jei ant atramos įrengiamos dvi ar daugiau ĮAS, tarp jų montuojama gnybtų dėžutė, kurioje prijungiamas maitinimo kabelis nuo OL ir kabeliai ar laidai į ĮAS.

Vienas ar du kabeliai prie atramos tvirtinami iš vieno šono, kad nebūtų trukdoma į ją pakilti.

ĮAS arba ĮASS PEN laidininkas išskiriamas ant atskirų PE ir N laidininkų gnybtų. PEN laidininko išskyrimas į PE ir N turi būti atliekamas prieš laidininką N jungiant į elektros skaitiklį.

Atvado rekonstravimo ar remonto metu nuo atramos iki ĮAS arba ĮASS turi būti tiesiamas OK su sustiprintu vientisu nuliniu laidu.

Jungiant ĮAS požeminių kabelių linijų magistralės galuose arba ilgesnių kaip 200 m atšakų galuose, ĮAS turi būti papildomai įžemintos. Įžeminimo varža turi būti ne didesnė kaip 30. Įžeminimo įrenginiai turi būti įrengiami ir KL atšakose prie ĮAS ir sujungiamos su kabeliu PEN laidininku, jei jose PEN išskiriamas į PE ir N.

ĮAS, kabelių spintos yra elektros linijų elementai, todėl parenkant 0,4 kV OL apsaugą reikia vadovautis Elektros įrenginių relinės apsaugos ir automatikos įrengimo taisyklėmis.

Laikykitės šių reikalavimų ir užtikrinkite saugią ir patikimą elektros instaliaciją savo bute.

Rekomenduojami Gyslos Skerspjūviai Įvairiems Prietaisams
