Elektros instaliacija yra visa tai, kas numatyta pastato elektros schemos plane: laidai, kabeliai, tvirtinimo detalės, skirstomosios dėžutės, jungikliai, lizdai, šviestuvai ir kiti elementai. Įrengiant elektros instaliaciją, būtina paisyti bendrųjų saugumo reikalavimų. Drėgnose patalpose (vonios kambarys, rūsys, garažas, ūkinis pastatas) būtina paisyti padidintų apsaugos reikalavimų. Šiame straipsnyje aptarsime elektros laidų jungimo būdus drėgnose patalpose, saugumo reikalavimus ir instaliacijos ypatumus.
Pagrindiniai Elektros Instaliacijos Reikalavimai
Pagrindiniai elektros instaliacijos reikalavimai yra nustatyti Elektros įrenginių įrengimo taisyklėse, Lietuvos higienos normose ir kt.
- Vidaus elektros instaliacija;
- Lauko elektros instaliacija;
- Pastogės patalpų elektros instaliacija.
Pagal laidų ir kabelių klojimo būdą, bet kuri elektros instaliacija gali būti atviroji ir paslėptoji. Be to, laidai gali būti klojami betarpiškai paviršiais, gali būti tvirtinami ant nedegios medžiagos juostelių, instaliaciniuose vamzdžiuose (lygiuose ir rifliuotuose), loviuose, pastatų statybinių konstrukcijų kiaurymėse.
Elektros Instaliacijos Montavimo Darbai
Pirmas iškylantis klausimas - kokiame aukštyje įrengti jungiklius ir kištukinius lizdus? Jungikliai ir kištukiniai lizdai turi negadinti bendro kambario interjero bei būti pasiekiami su minimaliausiomis pastangomis, jungiklius reikėtų įrengti 90 cm aukštyje nuo grindų.
Gyvenamosiose patalpose, siekiant išlaikyti interjero grožį, elektros kištukinius lizdus rekomenduojama įrengti 30cm aukštyje nuo grindų. Tuo tarpu virtuvėje, rekomenduojame įrengti kištukinių lizdų bloką virš virtuvės baldų stalviršio, t.y. 120 cm virš grindų. Atitinkamus kištukinių lizdų blokus rekomenduojame įsirengti ir tose vietose, kur numatoma galimybė prijungti daugiau buitinių prietaisų.

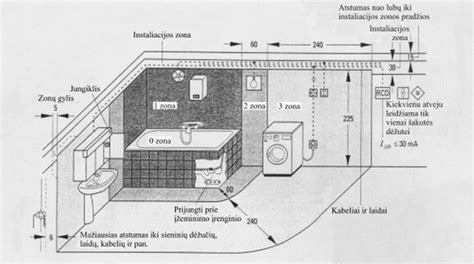

Vonioje ar kitose drėgnose patalpose rekomenduojama įsirengti lizdus su nuotėkio srovės rele bei dangteliu. Dangtelis apsaugos nuo galimo tiesioginio vandens papuolimo į lizdą, o nuotėkio srovės relė automatiškai išjungs įtampą lizde, atsiradus mažiausiam 30mA nuotėkiui.
Kaip prasivesti elektrą namui, per grindis?
Saugumo Reikalavimai Drėgnose Patalpose
Patalpose, kuriose būna maži vaikai, rekomenduotina pasirinkti kištukinius lizdus su apsaugine plokštele. Taip pat tokiose patalpose rekomenduojama kištukinius lizdus prijungti per srovės nuotėkio apsaugą. Elektros įrankius darbui kieme ar sode taip pat patariame jungti tik į lizdus apsaugotus nuotėkio srovės relėmis. Taip Jūs būsite apsaugotas nuo srovės smūgio, atsitiktinai sugedus elektros įrankiui.
IP Apsaugos Klasė
Renkantis šviestuvą, svarbi ne tik šviestuvo išvaizda, bet ir jo atitikimas aplinkos sąlygoms, kuriose jis bus naudojamas. Jeigu šviestuvas skirtas gyvenamosioms zonoms apšviesti, pvz. koridorius, svetainė, miegamasis ar pan., užtenka šviestuvų, kurių klasė - IP20. Šviestuvams, kurie bus drėgnose patalpose, taikomi aukštesni reikalavimai - IP44 ar aukštesnės klasės. Lauko šviestuvai, skirti fasadų, parkų, gatvių ar kiemo apšvietimui, gali būti IP65, IP66, IP67.
Šviestuvo apsaugos laipsnis, nurodantis jo atsparumą įvairiems išoriniams veiksniams:
| Pirmasis skaitmuo | Reikšmė | Paaiškinimas | Pavyzdys |
|---|---|---|---|
| 0 | Nėra apsaugos | - | |
| 1 | Apsauga nuo didelių svetimkūnių | Apsauga nuo atsitiktinio didelio ploto tiesioginio kontakto su aktyviomis arba vidinėmis judančiomis dalimis (pvz.: rankos kontaktas). Prietaiso apsauga nuo didesnio nei 50 mm skersmens kietos būsenos svetimkūnio patekimo į vidų. | |
| 2 | Apsauga nuo vidutinio dydžio svetimkūnių | Apsauga nuo piršto kontakto su aktyviomis arba vidinėmis judančiomis dalimis. Prietaiso apsauga nuo didesnio nei 12 mm skersmens kietos būsenos svetimkūnio patekimo į vidų. | |
| 3 | Apsauga nuo mažų svetimkūnių | Apsauga nuo kontakto su aktyviomis arba vidinėmis judančiomis dalimis su įrankiais, laidais arba panašiais svetimkūniais, storesniais nei 2,5 mm. Prietaiso apsauga nuo didesnio nei 2,5 mm skersmens kietos būsenos svetimkūnio patekimo į vidų. | |
| 4 | Apsauga nuo labai mažų svetimkūnių | Apsauga nuo kontakto su aktyviomis arba vidinėmis judančiomis dalimis su įrankiais, laidais arba panašiais svetimkūniais, storesniais nei 1 mm. | |
| 5 | Apsauga nuo dulkių nuosėdų | Visiška apsauga nuo kontakto su įtampą tiekiančiomis arba vidinėmis judančiomis dalimis. Prietaiso apsauga nuo kenksmingų dulkių nuosėdų. Nėra visiškai apsaugota nuo visiško dulkių patekimo į vidų, tačiau į vidų negali patekti toks dulkių kiekis, kuris pablogintų prietaiso veikimą. | |
| 6 | Apsauga nuo dulkių patekimo į vidų | Visiška apsauga nuo kontakto su įtampą tiekiančiomis arba vidinėmis judančiomis dalimis. |
Laidų ir Kabelių Pasirinkimas
Tinkamai pasirinkus laidus ir kabelius, galima išvengti daugelio nelaimių. Laidai gaminami su izoliacija, galinčia atlaikyti 380, 660 ir 3000 V kintančią įtampą. Laidai, kurie tiesiami tokiose vietose, kur yra didesnė jų mechaninio pažeidimo rizika, papildomai apipinami plienine cinkuota viela.
Varis būtų geriau už aliuminį. Jis - geresnis laidininkas, lankstesnis ir atsparesnis korozijai. Aliuminis, po sąlyčio su oru, greitai oksiduojasi, susidaro plėvelė, kuri blogai praleidžią srovę, o tai silpnina kontaktą. Vieta, kur blogas kontaktas, kais, kibirkščiuos, daugiau oksiduosis ir tai gali būti gaisro priežastimi.
Elektrotechniniai Vamzdžiai ir Kanalai
Elektrotechniniai vamzdžiai ir kanalai skirti laidų apsaugai nuo mechaninių poveikių ir pažeidimų bei laidų izoliacijos apsaugai nuo neigiamo aplinkos ir atmosferos poveikio. Laidų vamzdžių hermetiškumą sustiprina kokybiškai užsandarinti tarpusavio sujungimai bei sujungimo su paskirstymo ir atsišakojimo dėžutėmis vietos. Laidų jungimai ir atsišakojimai atliekami dėžutėse.
Plieniniai vamzdžiai naudojami elektros instaliacijai drėgnose patalpose bei ten, kur aplinka degi, sprogi ir chemiškai aktyvi, kur negalimas atviras laidų tiesimas be vamzdžių ir plastikiniuose vamzdžiuose, kurių medžiaga nėra pakankamai atspari minėtai aplinkai.
Atnaujinant Elektros Instaliaciją
Atnaujinti vonios elektros instaliaciją, įrengiant RCD įrenginius su I∆n= 30 mA jautrumu. RCD įrenginiai atjungs pažeistas grandines daug greičiau nei automatiniai jungikliai ar saugikliai. Paprastai atjungimo laikas neviršija 40 ms prie 5 I∆n. Vonioje patikrinti arba iš naujo atlikti papildomą potencialų suvienodinimą. Papildomam potencialų suvienodinimui turi būti naudojamas ne plonesnis kaip 4 kv. mm varinis laidas.
