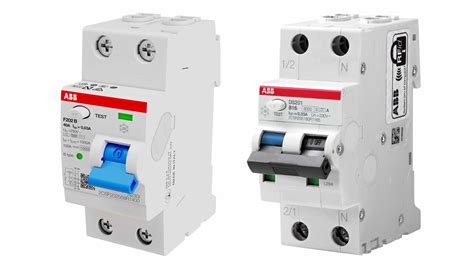

Nuotėkio relė - svarbus įrenginys, montuojamas elektros skydelyje. Lietuviškas terminas - nuotėkių relė (NR) - tarsi užsimena apie pagrindinę šio įrenginio funkciją - apsaugą nuo srovės nutekėjimo. Dažniausiai šiuo žodžiu vadinamas prietaisas kuriame viena grandine tekanti srovė sujungia ar atjungia kitą, nepriklausomą, relėje elektriškai nesusijusią elektros grandinę.
Nuotėkio relės paskirtis - greitai atjungti elektros grandinę, kai aptinkamas srovės nuotėkis ir apsaugoti žmones nuo elektros smūgio ar gaisro pavojaus, kurie dažniausiai kyla dėl sugedusių prietaisų, pažeistos elektros instaliacijos ar žmogiškos klaidos. Srovės nuotėkio relė yra skirta žmogaus apsaugai nuo elektros srovės. Ši relė naudojama daug kur: gyvenamuosiuose namuose, visuomeniniuose pastatuose, pramonės įmonių elektros įrenginiuose.
Jei tik pradedate statybos darbus, greičiausiai tokį terminą dar išgirsite. Jei ruošiatės susirinkti savo namo skydelį patys, bus naudinga pasiskaityti, kaip jos sutvertos, kodėl tokios jau reikalingos ir kaip išsirinkti.
Srovės nuotėkis ir jo pavojai
Srovės nuotėkis - tai kitas dažnas ir itin pavojingas reiškinys, kuris įvyksta pažeidus kabelius, sugedus prietaisui ar patekus drėgmei į elektros instaliaciją. Daugiausiai pavojų ir grėsmių kyla virtuvėje, vonios kambaryje ar lauke esantiems prietaisams. Nuotėkis reiškia, kad dalis srovės iš instaliacijos kažkur „nuteka“ ir tai gali kelti pavojų žmogui - prisilietus prie tų dalių, kur yra nuotėkis, žmogų gali nukratyti srovė.
Norint išvengti gaisro ar elektros traumų rizikų, vartotojui būtina mokėti elgtis su elektros įrenginiais atsakingai, vienu metu nejungti per daug ar pernelyg galingų prietaisų, bei po naudojimo nepamiršti jų išjungti. Dėl elektros nuotekio, kuris atsiranda dėl netinkamo laidyno įrengimo, netinkamos elektros instaliacijų priežiūros bei kitų inžinerinių klaidų, LR piliečiai bei įmonės kasmet praranda tūkstančius eurų.
Pagrindiniai srovės nuotėkio požymiai:
- Kaistantys kištukiniai elektros lizdai ar jungikliai: Jei viskas veikia tinkamai, prilietus šiuos elektros įrenginius neturėtume jausti jokio karščio. Tačiau jei pastebite, kad lizdai ar jungikliai kaista ar svyla, o taip pat pamačius bet kokius degimo požymius, skubiai išjunkite elektrą namo ar buto elektros skydelyje arba įvade ir į pagalbą kvieskite elektriką, o atsiradus degimui ir gaisrinę.
- Prastai pritvirtinti elektros lizdai ar laidai: Nuo sienų atšokę ar kitaip netvarkingi kištukiniai lizdai gali daryti įtaką ne tik į juos jungiamiems prietaisams, bet ir kelti grėsmę prisiliesti prie neizoliuoto elektros laidininko, dėl ko galima patirti elektros traumą, susiklosčius nepalankioms aplinkybėms ir mirtiną.
- Keisti garsai: Viena, jei burzgia ne pirmus metus skaičiuojantis šaldytuvas, visai kas kita - staiga zvimbti ar kitus garsus skleisti pradėję elektros lizdai ar jungikliai.
- Dūmai izoliacijos kaitimo (degimo) kvapas: Dūmai - šis ženklas apie netvarkingą elektros instaliaciją byloja labai aiškiai. Pastebėjus iš elektros lizdų, jungiklių ar palei grindjuostes kylančius dūmus, skubiai kviesite elektriką. Belaukiant meistro atvykimo iš elektros lizdų išjunkite visus prietaisus, o geriausia ir visai atjunkite elektros maitinimą, ir jokiu būdu nelieskite laidų. Atsiradus atviram degimui, ugnį galima gesinti vandeniu, tik atjungus elektrą (būtina papildomai įsitikinti, kad elektra atjungta).
Kaip veikia srovės nuotėkio relė?
Srovės nuotėkio relė RCD (skirtuminė srovės relė, nuotėkio rele) dar vadinama skirtuminių srovių apsauga, kuri naudojama kaip papildoma apsauga nuo prisilietimo įtampos prie įrenginio korpuso (10mA, 30mA) ir kaip papildoma gaisrinė apsauga (100mA, 300mA). Skirtuminių srovių apsauga vertina visų fazinių laidininkų ir nulinio laidininko srovių dydžius, kurių suma standartiniu atveju yra lygi arba artima nuliui.
Kuomet dėl tam tikrų priežasčių atsiranda srovių skirtumas (srovės nutekėjimas į „žemę“), tuomet tai yra vertinama kaip gedimas ir nuotėkio relė (per vidutiniškai 7 ms) atsijungia. Paprastai kalbant, stebi, kad kiek srovės „įtekėjo“ į laidų instaliaciją, tiek ir „ištekėtų“. Jei kažkas ne taip ir „išteka“ mažiau srovės, vadinasi, kažkur yra nutekėjimas. Jei tas skirtumas didesnis nei nustatyta riba, relė atjungia grandinę.
NR širdimi yra srovės transformatorius. Pirminės šio transformatoriaus apvijos - nulio ir fazės laidai. Jei fazių laidų srovių suma lygi nulio srovei, magnetinės srovės atsveria viena kitą ir srovė antrinėse apvijose nesusidaro. Jei fazių srovių suma didesnė nei nulio srovė ir tas skirtumas didesnis nei diferencialinės srovės nominali reikšmė, tuomet antrinėse apvijose atsiranda srovė, kurios pakanka suveikti elektromagnetui, o šis atjungia grandinę.
Pateiksiu pavyzdį, kuris paaiškins NR veikimo principą. Tarkim, nusipirkote virtuvinį blenderį. Visą tokį gražų, nerūdijančio plieno, blizgantį ir už labai jau gerą kainą. Tarkim, kad nuolaida buvo nemaža dėl to, kad surinktas jis nekažkaip ir per kažkurį laiką nuo vibracijų viduje blenderio fazės laidas atsikratė ir susilietė su metaliniu korpusu, t.y., užtrumpino. Bandant sutrint rytinį kokteilį staiga netikėtai mus nemaloniai papurto elektra.
Jei nuotėkių relė skydelyje įrengta, tuomet ji pastoviai lygina srovės, kuri teka per fazės laidininką ir srovės tekančios per nulį stiprumą. Jei tas skirtumas didesnis, nei nustatytas slenkstis, relė atjungia grandinę tuo pačiu galbūt išgelbėdama mums gyvybę.
How To Test A Relay With A Multimeter (In One Minute)

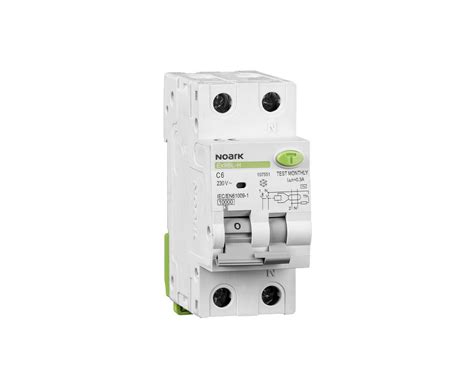

Nuotėkio relių tipai
Apsaugai nuo srovės nuotėkių naudojami prietaisai, vadinami nuotėkio relėmis, skirtuminės srovės jungikliais ar pan.
- AC tipo - jungikliai, jautrūs sinusoidinei kintamajai srovei.
- A tipo - jungikliai, jautrūs sinusoidinei kintamajai ir pulsuojančiai srovei.
- B tipo - pažangūs jungikliai, jautrūs sinusoidinei kintamajai, pulsuojančiai, nuolatinei ir aukšto dažnio kintamai srovei iki 1000Hz dažnio.
Pagal jautrumą nuotėkio relės skirstomos į:
- Labai jautrūs, reaguoja į 10mA arba 30mA diferencinę srovę.
- Vidutinio jautrumo, atjungia maitinimą, kai aptinkama 100mA, 300mA arba 500mA diferencinė srovė.
- Mažo jautrumo, maitinimas atjungiamas, kai diferencinės srovės vertė viršija 500mA.
Pagal konstrukcinius ypatumus NR skirstosi į elektromechanines ir elektronines. Jos skiriasi darbo principu, tačiau svarbiausia yra tai, kad elektroninės relė priklauso nuo maitinančio tinklo įtampos, nes maitinimas būtinas įmontuotai elektroninei schemai. Elektromechaninės NR nuo įtampos nepriklauso, nes ten nėra, ką maitinti. Jei maitinimo tinklas dėl kokių nors priežasčių bus pažeistas (dings nulis ir pan.), elektroninė relė geriausiu atveju atsijungs.
Kur naudojamos nuotėkio relės?
Skirtuminė srovės relė (nuotekio relė) naudojama daug kur: gyvenamuosiuose namuose, visuomeniniuose pastatuose, pramonės įmonių elektros įrenginiuose. Gyvenamuose namuose skirtuminė srovės relė naudojama kištukiniams lizdams vaikų kambaryje, virtuvėje, lauke, garaže, vonios kambaryje, elektros šildytuvams, siurbliams. Pramonės įmonių instaliacijoje skirtuminė (nuotėkio) relė dažniausiai naudojama kištukiniams lizdams, į kuriuos jungiami elektriniai įrankiai bei mechanizmai.
Skirtuminės relės ypač reikalingos tose patalpose, kur vyrauja drėgmė, pavyzdžiui, vonios kambaryje. Tačiau jos taip pat sėkmingai pritaikomos ir kituose namų kambariuose. Namuose prie tokios skirtuminių srovių apsaugos prijungiami elektros įrenginiai ten kur yra arba gali būti laidžios elektros srovei grindys, sienos ar kt., pavyzdžiui: elektrinė viryklė, indaplovė, skalbyklė, džiovyklė, virtuvės stalviršio kištukiniai lizdai, vonios veidrodžio kištukiniai lizdai, elektrinis rankšluosčių džiovintuvas, elektrinis grindų šildymo kilimėlis, vandens šildymo boileris, pirties elektrinis katilas, garažo kištukiniai lizdai, lauko kištukiniai lizdai ir kt.
Taip pat skirtuminių srovių apsauga (srovės nuotėkio relė) turėtų būti naudojama kaip papildoma gaisrinė apsauga, kuomet elektros instaliacija montuojama ant medinių pastato konstrukcijų.

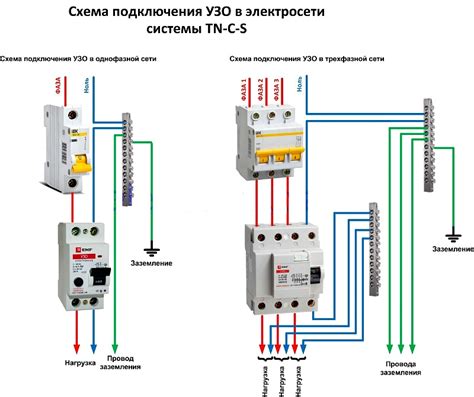

Įžeminimas ir įnulinimas
Daugelis elektros prietaisų turi metalines detales kurias gali paliesti vartotojas. Veikiant tokiems prietaisams ant metalinių detalių dėl gedimų, schematikos ir konstrukcijos įpatumu, blogos izoliacijos gali atsirasti gyvybiškai pavojngi įtampos potencialai. Kai kada tokie nuotekiai buna nepavojingi ir niekam netrukdo.
Kad išvengti nemalonių pojučių ir galimų nelaimingų atsitikimų rekomenduojama tokius prietaisus įžeminti. T.y. nuleisti krūvį į žemę. Tai daroma pajungiant prietaiso korpusą į trečią įvado laidą kuris vadinamas žeme. Tas laidas paprastai žymimas geltonai-žaliai dryžuota izoliacija. Normaliuose elektros įvaduose jis buna prijungtas prie elektros rozečių viduriniojo kontakto. Šitas laidas įvadinėse spintose sujungtas su elektros spintos korpusu ir su nuliniu laidu bei (idealus atvejis retai kur beaptinkamas) su įžeminimo konturu.
Įnulinimas: Tai paprasčiausias korpusinio/ įžeminimo laido sujungimas su neutrale arba nuliu. SVARBU: negalima įnulinti pačioje rozetėje, įnulinimas daromas saugiklių spintoje.
Naudojant 3 laidus, du kartus padidėja patikimumas ir 2 kartus mažesnė tikimybė kad durnas daltonikas elektrikas ka nors supainios. Geras įnulinimas pilnai atstoja įžeminimą beveik visuose gyvenimo atvejuose kol nesusiduriam su vandens šildytuvais, skalbimo masinom ir kitais galingais elektros prietaisais.
Kaip patikrinti nuotėkio rėlę?
Galima pasidaryti nulinės srovės rėlės testerį. Reikia pasiimti 15K omų rezistorių (15mA rėlei, 7Kom- 30mA) ir sujungti jį tarp fazės ir korpuso. Nuo tokio pajungimo turi suveikti apsauga ir nulinės srovės rėlė turi atsijungti. Beja, nulinės srovės rėlės neatstoja saugiklio, todėl nuosekliai rėlei privaloma įjungti automatinį saugiklį. (Yra rėlės su automatine magnetine atkirta, bet pasiskaitykite relės instrukcija prieš jungdami).
Štai keletas žingsnių, kaip galite patikrinti srovės nuotėkį savo bute:
- Išjunkite visus elektros prietaisus: Išjunkite arba ištraukite iš lizdų visus prietaisus, kad tiksliai matytumėte, ar skaitiklis vis dar sukasi.
- Patikrinkite skaitiklio rodmenis: Stebėkite skaitiklį kelioms minutėms, kai visi prietaisai išjungti.
- Raskite pabėgimo tašką: Skaitiklio sukaitymas be apkrovos gali reikšti nuotėkį laiduose arba įrangoje.
- Patikrinkite namo elektros instaliaciją: Nustatykite nuotėkį elektros grandinėse.
- Pasikvieskite specialistą: Jei nuotėkio nepavyko aptikti ar išspręsti savarankiškai, kreipkitės į kvalifikuotą elektriką.
Svarbu nedelsiant imtis veiksmų, kadangi elektros nuotėkis gali kelti pavojų saugumui ir padidinti sąskaitas.
Svarbu
Patiems namuose galima pasidaryti daug ką - pakeisti grindis, nusidažyti sienas, užklijuoti tapetus, pasikabinti lentynas, prijungti buitinę techniką ir t.t., bet elektros instaliaciją verčiau patikėti specialistams. Privalome suvokti, jog elektros prietaisų remonto darbus turi atlikti profesionalai, kadangi sprendimas remontuoti elektros prietaisus patiems gali iššaukti sunkias elektros traumas ir nudegimus, o kritiniu atveju, gali sukelti net gaisrą.
Jei biudžetas leidžia, nuotėkių reles galima naudoti visiems kištukiniams lizdams (atskiros relės kiekvienai grupei), laukui. Vienos bendros relės visam namui statyti nerekomenduojama, nes esant gedimui nebus aišku dėl kurios grupės išmeta relę. Pigesnis variantas būtų: 4p nuotėkio relė virtuvės zonai, 2p nuotėkio relės skalbyklei, džiovyklei, WC lizdams, visoms lauko grupėms.
Tinkamai veikianti elektros instaliacija - tai saugumo ir komforto pagrindas kiekvienuose namuose, biure ar pramonės objekte. Tačiau nepakanka vien tik sumontuoti laidus ir automatinius jungiklius - reikia pasirūpinti ir papildoma apsauga, kuri reaguoja į galimus gedimus, perkrovas ar srovės nuotėkį.
