Elektros Sujungimai ir Izoliacijos Reikalavimai Lietuvoje

Elektros instaliacija yra esminė bet kurio būsto dalis, užtikrinanti patogų ir saugų energijos naudojimą. Lietuvoje, kaip ir kitose šalyse, elektros instaliacijos įrengimas turi atitikti tam tikrus standartus ir reikalavimus, siekiant užtikrinti gyventojų saugumą ir išvengti gaisro pavojaus.

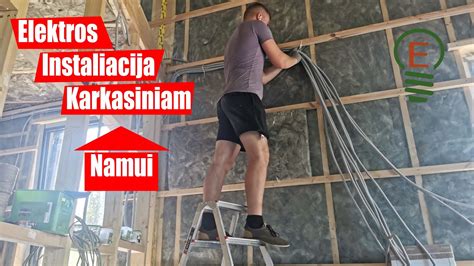

Elektros instaliacija karkasiniame name

Pagrindiniai Reikalavimai Elektros Instaliacijai

Laidus, kabelius ir instaliacijos įrengimo būdą reikia parinkti pagal keliamus techninius reikalavimus ir aplinkos sąlygas. Instaliacija turi būti įrengta taip, kad būtų saugu ją eksploatuoti ir kad ji atitiktų Gaisrinės saugos pagrindinius reikalavimus, patvirtintus Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos direktoriaus 2010 m. gruodžio 7 d. įsakymu Nr. 1-338.

Instaliacijai naudojamų laidų ir kabelių izoliacija bei apvalkalas turi atitikti tiesimo būdą, aplinkos sąlygas ir tinklo vardinę įtampą. Pagal Lietuvos standartą LST HD 60364-5-52, instaliacijos sistemos parenkamos vadovaujantis Taisyklių 1 priedo 4 ir 5 lentelėmis arba projektiniais sprendimais.

Elektros instaliacija - tai lauko ir vidaus tinklai. Abiem atvejais tai yra kabelių, laidų, skirstomųjų ir jungiamujų dėžučių, paskirstymo skydelių, elektros taškų, įvairių tvirtinimo elementų visuma.

Elektros Instaliacijos Projektas

Nors elektros instaliacija bei įranga individualiame name ir daugiabutyje ar sandėlyje skiriasi, visus elektros tinklus vienija tai, kad jiems įrengti visų pirma reikalingas elektros dalies projektas. Lauko elektros dalies projektus rengia elektrotechnikos inžinieriai pagal skirstomųjų tinklų išduotas prisijungimo sąlygas.

Jei objektas nesudėtingas, elektros įvado vietą ir taškus parenka montuotojai arba nurodo architektai, elektros instaliaciją vidaus patalpose - interjero dizaineriai. Dideliuose objektuose rengiami atskirų patalpų elektros projektai, nurodoma elektros instaliacijos medžiagų specifikacija.

Namo ar bet kokio kito pastato elektros projekte nurodoma elektros instaliacijos schema, tiesimo būdas, kabelių degumo klasė ir standartas, jei instaliacija projektuojama patalpoms, kuriose gali būti virš 50 žmonių arba jei reikalinga atitinkama gaisrinės saugos klasė. Elektros projektą rengiantis specialistas turi apskaičiuoti apkrovas, sugrupuoti elektros prietaisus ir jų apkrovas, parinkti tinkamus automatinius išjungiklius ir srovės nuotėkio apsaugas.

Iš anksto parengtas el. instaliacijos projektas ar planas taupo laiką bei medžiagas, tuo pačiu ir pinigus. Matant visumą ir žinant naudojimosi elektros prietaisais scenarijus, apgalvojami, kur bus taškai, kokios galimos jungtys, elektros paskirstymo skydelių vietos ir kt.

Kabelių ir Laidų Parinkimas

Kabelis yra laidų grupė po bendru izoliaciniu apvalkalu. Labai svarbu, kad kiekvienam objektui, kiekvienai elektros linijai būtų parinktas tinkamas kabelio tipas, paprastai jų reikia ne vieno, rekomenduojame rinktis su galios rezervu, jei tektų padidinti apkrovą.

Pagal pateikiamą specifikaciją UAB „Kabelita" komplektuoja visas vidaus ir lauko tinklų el. instaliacijos medžiagas. Vadovaujantis „Elektros linijų ir instaliacijos įrengimo taisyklėmis", požeminių kabelių mechaninis atsparumas parenkamas pagal klojimo gylį, kuris savo ruožtu priklauso nuo įtampos dydžio. 110 kV įtampos kabelių linijos gylis nuo lygaus žemės paviršiaus turi būti ne mažesnis kaip 1,5 m, jeigu tiesiami mažesniame gylyje, kabeliai turi būti apsaugoti. Pasirinkus netinkamo atsparumo kabelį geriausiu atveju teks jį keisti, blogiausiu - gali kilti gaisras.

Kabelio pasirinkimas - ne vien estetinis sprendimas. Tai investicija į elektros sistemos patikimumą ir saugumą.

• Medžiaga: Vario laidininkas vis dar yra populiariausias pasirinkimas dėl gerų pralaidumo savybių. Aliuminis - pigesnė alternatyva, mėgstama didelės galios sistemose.
• Kabelio skerspjūvis: Būtinas apskaičiavimas atsižvelgiant į apkrovą, atstumą, montavimo būdą. Minimalus leistinas skerspjūvis negarantuoja ilgaamžiškumo - rekomenduojama imti didesnį skerspjūvį atsargai.
• Degumo klasė (Euroklasė): Tai ypač svarbu viešos paskirties objektams bei evakuaciniams išėjimams. Pavyzdžiui, evakuacijos keliams nurodoma ne žemesnė nei Cca klasė.
• Montavimo aplinka.
• Atitikimas reglamentui: Kabelis turi atitikti Statybos produktų reglamentą, būti sertifikuotas, turėti deklaraciją pagal ES direktyvas.

Rinkdamiesi kabelį, projektuotojai ne tik laikosi normatyvų, bet ir vertina ilgalaikės eksploatacijos perspektyvas - energijos nuostolius, ilgaamžiškumą, galimą ateities plėtrą.

Elektros Instaliacijos Saugumas

Kaip instaliacija gali sukelti gaisrą? Yra du variantai: blogai padarytas sujungimas ir netinkamai parinkta kabelio apsauga. Kaip tokio atvejo išvengti? Planuoti instaliaciją taip, kad sujungimų būtų kuo mažiau ir srovė per juos nebūtų didelė. Daryti visus sujungimus prieinamus. Na, būtų gerai, kad sujungimo dėžė neturėtų tiesioginio kontakto su degiu paviršium. Pirmas punktas sprendžiamas gan paprastai - naudokit tinkamus kabelius ir apsaugą. Su antru truputį sunkiau. Darant instaliaciją, mes ją turim suplanuot taip, kad išventi mechaninio pažeidimo galimybės.

Gaisro požiūriu pavojingiausia vieta yra laidų jungimo vietoje. Laidų negalima sujungti susukant ir apsukant izoliacija. Jungimui geriausiai naudoti srieginius susukimus, jais laidai susukami greičiausiai, kontaktas tvirtas.

Elektros Instaliacija Mediniame Name

Įrengiant elektros instaliaciją mediniame name, pirmiausia reikia atsižvelgti į gaisrinės saugos reikalavimus. Nuo 2017 metų birželio 1 d. Reikalavimai elektros kabeliams ir laidams mediniame name nesiskiria nuo reikalavimų elektros instaliacijai vienbučiuose ir dvibučiuose namuose, mažiausia elektros kabelių ir laidų degumo klasė - Eca.

Vidinė elektros instaliacija gali būti atvira arba paslėpta. Kiek kebliau yra rąstiniame name, kurio interjere paliekami atviri rąstai. Tiek paviršinės instaliacijos, tiek paslėptos instaliacijos atvejais laidai ir kabeliai turi būti montuojami instaliacijai skirtoje zonoje. Horizontaliųjų instaliacijos zonų plotis yra 30 cm, o vertikaliųjų - 20 cm. Horizontaliosios prasideda 15 cm nuo lubų ir grindų. Vertikaliosios zonos prasideda 10 cm nuo langų, durų ir kitų angų kraštų ir 10 cm nuo patalpų kampų. Jungikliai, kištukiniai lizdai ir komutacinės dėžutės turi būti įrengtos instaliacijos zonose.

Specialistai pataria laidus iki įrangos tiesti tik vertikaliai, stačiu kampu nuo lubų ar grindų, bet ne įstrižai ar horizontaliai. Prieš jungiant galingesnius elektros prietaisus (skalbykles, šildytuvus, orkaites) į seną elektros instaliacijos tinklą, reikia patikrinti leistinas laidų apkrovas ir prireikus padidinti jų skerspjūvius. Jeigu laidų apkrova viršijama, tokie buities prietaisai turi būti jungiami į tinklą atskira linija arba gali tekti didinti tinklo maitinimo sistemos galią.

Atviros instaliacijos laidai ir kabeliai gali būti tiesiami loveliuose arba be jų. Jei kabeliai ar laidai kerta vamzdynus, tai tarp jų turi būti ne mažiau negu 50 mm, o iki dujų vamzdžio - ne mažiau kaip 100 mm atstumas. Kabelių naudojimas reglamentuotas pagal patalpų paskirtį minėtose "Elektros įrenginių įrengimo bendrosiose taisyklėse".

Mediniame name dėl saugumo rekomenduojama naudoti dvigubos arba trigubos izoliacijos behalogenius kabelius, kurių izoliacijos medžiagos gaisro metu, skirtingai nei PVC izoliacija, neišskiria nuodingų dūmų. Paviršinės ir paslėptos kištukinių lizdų bei jungiklių dėžutės mediniame name turėtų būti nedegios, laikančios šilumą, t.y.

Laidų ir kabelių perėjas per vidaus ir lauko sienas, pertvaras bei perdangas tarp aukštų reikia įrengti taip, kad jos būtų lengvai pakeičiamos. Dėl to perėjos turi būti vamzdyje, latake, kanale ir pan. Tarpus tarp laidų, kabelių ir vamzdžių, lovių perėjose per sienas, pertvaras ir perdangas reikia per visą konstrukcijos storį užsandarinti nedegiomis medžiagomis ir lengvai pašalinamu užpildu, kad negalėtų prasiskverbti ir susikaupti vanduo, plisti ugnis.

Laidų negalima sujungti susukant ir apsukant izoliacija. Jungimui galima naudoti srieginius susukimus, jais laidai greičiausiai susukami, jų kontaktas tvirtas. Pastaruoju metu išplito kaladėlės su spyruokline jungtimi, kurios yra labai patikimos, sujungimo jėga juose tiksliai apskaičiuota, eliminuotas žmogiškasis faktorius, kai vienam atrodo, kad sujungimas per standus, o kitam - per laisvas.

Šviestuvai mediniame name neturėtų prispausti laido ta dalimi, kuri gali kaisti. Itin patogūs yra jungikliai - perjungėjai, skirti šviestuvams ar kitiems prietaisams valdyti iš dviejų vietų. Taip pat yra galimybė tarp dviejų jungiklių dar įterpti vieną ar daugiau kryžminių perjungiklių, kad būtų patogu valdyti elektros grandinę iš įvairių vietų. Verta nepamiršti, kad svetainėje gali būti naudingas šviesos reguliatorius, kuriuo palaipsniui padidinamas arba sumažinamas apšvietimo lygis.

Koridoriuose verta sumontuoti judesio daviklius, pagalvokime apie šviesos valdymą, tinklo įtampos atjungiklių įrengimą miegamuosiuose ar svetainėse. Ekonomiškai suplanuokime teritorijos apšvietimą. Brangesniems valdikliams įsigyti išleisti pinigai greitai atsipirks.

Keisti ar modernizuoti elektros instaliaciją gali tik specialistai, turintys valstybinių įmonių išduotus pažymėjimus ar sertifikatus. Jokiu būdu nesusigundykite pigesniu, bet neaiškios kvalifikacijos specu.

Dažniausiai Pasitaikančios Klaidos Tiesianti Elektros Kabelius

1. Neturimas esamų tinklų planas arba jie pažymimi nepakankamai tiksliai.
2. Nepakankamas kabelio skerspjūvio pasirinkimas.
3. Netinkamai parenkama kabelio vieta.
4. Netinkami laidininko sujungimai.
5. Nepakankama dokumentacija ir bandymai.

Netinkamas elektros lizdų montavimas gali sukelti rimtų problemų. Dažniausia klaida - netinkamai pritvirtintos dėžutės. Prasta kabelių izoliacija - dar viena klaida. Laidų sujungimai turi būti tinkamai izoliuoti, kad būtų išvengta trumpųjų jungimų. Nepakankamas dėmesys apsaugai nuo drėgmės - dažna klaida lauko sąlygomis. Lauko lizdai turi būti su IP apsaugos klase. Dar viena klaida - nepakankamai tvirtai prijungti laidai. Laidai turi būti stabiliai pritvirtinti prie lizdo kontaktų, kad būtų užtikrintas patikimas ryšys.

Šių klaidų galite išvengti, jei dirbsite atidžiai ir laikysitės saugos reikalavimų. Jei lizdas nestabilus ar šyla, nedelsdami išjunkite elektros tiekimą ir kreipkitės į specialistus. Tinkamai atliktas elektros lizdų ir jungiklių montavimas užtikrina jūsų namų saugumą ir patogumą.

Įžeminimas

Įžeminimas suprantamas kaip elektros įrenginio laidžių dalių, kurios normaliomis veikimo sąlygomis neturi įtampos, bet įtampa jose gali atsirasti pablogėjus izoliacijai (kitaip - pasyviųjų elektros įrenginio dalių), sujungimas su įžeminimo įrenginiu. Platus įžeminimo naudojimas paaiškinamas visu pirma pakankamu patikimumu, kita vertus - santykinai paprasta sandara ir aptarnavimu, lyginant su kitomis apsaugomis.

Žemės plotas, kuriame, įžemintuvu tekant srovei, atsiranda pavojingas potencialas, vadinamas srovės nuotėkio zona. Už jos ribų galima laikyti, kad potencialas praktiškai lygus nuliui. Kita priemonė žmonėms apsaugoti nuo elektros srovės, kai pažeidžiama izoliacija, yra įnulinimas.

Greta esantiems įvairių įtampų ir skirtingos paskirties įrenginiams įžeminti, išskyrus specialiosios paskirties įrenginius, reikia naudoti bendrą įžeminimo įrenginį. Siekiant užtikrinti apsauginio įžeminimo (įnulinimo) veiksmingumą būtina periodiškai kontroliuoti jo būklę Taisyklėse numatyta apimtimi.

Įžemintuvo Varžos Matavimas

Įžemintuvo varžos matavimui galima taikyti keletą metodų, priklausomai nuo įžeminimo kontūro konfigūracijos ir kitų sąlygų. Matavimams naudojami 62% taisyklės metodas, trikampio metodas ir kiti. Neteisingai pasirinkus matavimo prietaisą, nesilaikant gamintojo pateiktos matavimo metodikos gali atsitikti, kad išmatuota varža atitiks norminę, tačiau faktinė varža iš tikrųjų bus didesnė ir įžeminimo įrenginys nevykdys savo funkcijų.

Įžemiklio varžos matavimo praktinis pavyzdys

Praktikoje matavimo elektrodus rekomenduojama išdėstyti dviejų spindulių (V) arba vieno spindulio (vienoje linijoje) schema. Plačiausiai yra paplitusi vieno spindulio schema. Jei įžeminimo įrenginys sudarytas iš juostos, paprastai tokiu atveju srovinis elektrodas kalamas vienoje juostos pusėje, potencialinis kitoje. Dviejų spindulių metodas taikomas, kai pagalbinių elektrodų negalima išdėstyti viena linija.

Gruntų Savitosios Varžos Matavimas

Grunto savitosios varžos ρ matavimas atliekamas jo geofizinėms savybėms nustatyti, optimizuoti įžemintuvo konstrukcijai ir jo įrengimo vietai. Grunto savybės veikia žemėje klojamų komunikacijų - vamzdžių, kabelių ir kt. - korozijos spartą. Savitosios varžos matavimams atlikti gali būti naudojami įvairūs metodai, tarp jų dviejų ir keturių taškų schemos.

Apsauginis Išjungimas

Pagrindinė apsaugos nuo elektros poveikio techninė priemonė iki 1000 V įtampos TN, TT ir IT sistemų tinkle šiuo metu yra apsauginis išjungimas. Automatinio maitinimo išjungimo sistema sudaroma iš PE laidininko, jungiančio įrenginio pasyviąsias dalis su maitinimo šaltinio neutrale (TN tinklo sistema) arba įžemintuvu (IT, TT tinklo sistema) ir apsaugos aparato - automatinio jungiklio, saugiklio, srovės skirtuminės apsaugos įtaiso RCD ar kitokio. Patikimam tokios sudėtinės sistemos darbui reikia, kad abu šie elementai būtų tarpusavyje suderinti ir veiktų, užtikrinant nepavojingą žmogui srovės dydžio ir jos trukmės derinį.

TN Sistemos Tinklai

Lietuvoje iki 1000 V įtampos elektros įrenginiuose plačiausiai naudojami TN sistemos tinklai. Šiame tinkle automatinio maitinimo išjungimo principas yra gana paprastas: elektros įrenginio izoliacijos pramušimą tarp fazinio laido ir įnulintų pasyviųjų dalių paversti vienfaziu trumpuoju jungimu. Tam tikslui dirbtinai sudaroma grandinė trumpojo jungimo srovėms pratekėti nuo korpuso į įžemintą transformatoriaus (generatoriaus) neutralę.

TN sistemos tinklas

Pilnutine fazinio ir apsauginio laidininkų grandinės varža (ZS) laikoma pilnutinės srovės šaltinio fazinės apvijos, pilnutinės fazinio laidininko nuo srovės šaltinio iki pažaidos vietos ir pilnutinės apsauginio arba / ir apsauginio nulinio laidininkų nuo pažaidos vietos iki srovės šaltinio varžų, taip pat varžų, susidarančių trumpojo jungimo vietoje ir aparatų kontaktuose, suma.

Pilnutinė grandinės varža, vadinasi, ir trumpojo jungimo srovė priklauso nuo grandinės ilgio, nuo laidininko skerspjūvio, nuo įžeminimo laidininko nuotolio fazinio laidininko atžvilgiu ir nuo įžeminimo laidininko medžiagos.

Fazinio ir apsauginio laidininkų grandines pilnutinės varžos arba trumpojo jungimo į korpusą matavimų tikslas - patikrinti apsaugos įtaisų laiko suveikties parametrus įvykus elektros įrenginyje trumpajam jungimui į korpusą arba į nulinį laidą.

Šiuo metu Lietuvos rinkoje fazinio ir apsauginio laidininkų grandinės parametrams matuoti siūloma daugybė prietaisų, besiskiriančių jautrumu, matavimų ribomis, papildomų funkcijų kiekiu, matmenų, maitinimo tipu, srovės rūšimi, galimybe matavimų rezultatus įrašyti į atmintį ir gautus duomenis apdoroti kompiuteriu.

Elektros Instaliacija Daugiabučiuose

Laiptinėse esantys skydeliai įrengiami tame aukšte, nuo kurio butų skirstomųjų skydelių prijungimai būtų trumpiausi kartu atsižvelgiant į Elektros įvadinių apskaitos spintų (skydelių) pastatuose ir išorėje įrengimo ir prijungimo prie elektros tinklų laikinųjų taisyklių reikalavimus.

Draudžiama laiptinėse kabelius tiesti atviruoju būdu, taip pat ir vėdinimo kanaluose. Iš butų ĮAS išeinančių kabelių (laidų), nutiestų laiptinėje iki pagrindinės SS, apsaugai buto ĮAS prieš elektros skaitiklius turi būti įrengiami automatiniai saugikliai.

Senos Elektros Instaliacijos Atnaujinimas

Turbūt ne kartą yra tekę susidurti su svylančiais laidais, sugedusia rozete ar kitomis panašiomis elektros instaliacijos bėdomis. Tai dažniausiai nutinka senos statybos daugiabučiuose, kuriuose elektros instaliacija suprojektuota panaudojant aliuminius laidus, kurie iki šiol daugelyje namų nėra pakeisti ir visiškai nebeatitinka šiuolaikinių standartų.

Per ilgą naudojimo laikotarpį aliuminiai elektros laidai dėvisi, jų srovės pralaidumas yra mažesnis negu varinių laidų ir faktas, kad jie jau neatitinka šių dienų reikalavimų. Todėl situacija senos statybos daugiabučiuose yra kritinė.

Siekiant išvengti pavojų, rekomenduojama senos statybos daugiabučių gyventojams modernizuoti elektros skydinę, pakeisti magistralinius laidus bei atnaujinti elektros skydelių įrangą laiptinėse, keisti netvarkingą elektros instaliaciją rūsiuose. Bute galima atnaujinti tik svarbiausias elektros instaliacijos dalis arba pilnai renovuoti visą instaliaciją, įskaitant rozetes bei jungtukus.

Požymiai, Kad Reikia Keisti Rozetes ar Jungtukus:

• Sunkiai galite įkišti jungtuką į rozetę, tenka panaudoti ir jėgą.
• Rozetė ar jungtukas kliba, šiek tiek išsitraukę iš savo įprastos vietos.
• Jaučiate, kad kaista jungtukas ar rozetė - tai vienas iš požymių, kad šie įrenginiai nebeatlaiko apkrovos ir gali pradėti stipriau svilti laidai.
• Jei sienoje yra nepaslėptų laidų, juos būtina sutvarkyti ir tvarkingai paslėpti.

Apšvietimo Standartai

Pagal Lietuvos higienos normos HN 98:2014 „Natūralus ir dirbtinis darbo vietų apšvietimas. Pagal tarptautinį standartą ISO 21542:2011, pavojingose zonise, pvz., ant laiptų arba lygio pasikeitimo vietose kelyje, aplink duris ir prie komutikacijos ar informacijos sistemų, turėtų būti užtikrinamas tinkamas šviesos lygis.

Pagal "Apšvietimo elektros įrenginių įrengimo taisykles" (AEĮĮT), 2011 m., evakuacinis apšvietimas turi užtikrinti ne mažesnę kaip 5 lx apšvietą laiptinėse ir ties evakuaciniais išėjimais. Kokybiniai evakuacinio apšvietimo rodikliai turi būti priimami pagal LST EN 1838:2003 „Apšvietimo pritaikymas.

Kas Gali Atlikti Elektros Instaliacijos Darbus?

Jei elektros instaliacijos renovacija yra planuojama atlikti daugiabutyje, tuo turi pasirūpinti už Jūsų daugiabučio priežiūrą atsakinga įmonė. Jei esate bendrija, reikėtų kreiptis į kvalifikuotus, bei tinkamą ir galiojančią atestaciją turinčius specialistus. Geriausia kreiptis į vieną įmonę, kurioje dirba ne vienas asmuo.

Elektros instaliacija savo bute taip pat rekomenduojama rinktis tik kvalifikuotus ir atestuotus darbuotojus, kurie žino ką ir kaip daryti. Taip būsite garantuoti, kad darbai atlikti laikantis visų saugumo reikalavimų.

Bendrieji Gaisrinės Saugos Reikalavimai

Evakuoti(s) skirtose laiptinėse draudžiama įrengti bet kokios kitos paskirties patalpas, pramoninį dujotiekį ir garotiekį, degių skysčių vamzdžius, tranzitinius elektros kabelius, elektros kabelius ir laidus (išskyrus elektros instaliaciją laiptinėms ir koridoriams apšviesti, elektros apskaitos skydelius), krovininius liftus ir išėjimus iš jų, šiukšlių šalinimo vamzdžius, taip pat įrenginius, sienos plokštumoje išsikišančius žemiau kaip 2,2 m nuo laiptų aikštelių ir jų pakopų.

Elektros Instaliacijos Medžiagos

Instaliacinės medžiagos - kabeliai, laidai, instaliaciniai vamzdžiai, elektros skydeliai, montažinės dėžutės ir kt. Saugiausia yra potinkinė instaliacija vamzdžiuose, nes tinkas yra papildomas barjeras, kuris kuriam laikui sulaiko ugnies plitimą. Instaliaciniai vamzdžiai pagal naudojimo vietą yra skiriami į lauko ir vidaus.

Elektros instaliacijai reikiamo vamzdžio skersmenį parenkame pagal laidų kiekį ir jų skersmenis. Vamzdžiai perdengimuose, sienose ar grindyse tvirtinami specialiais tvirtinimo dirželiais, 03-1 m atstumais.

Elektros Kabelio Tiesiimo Reikalavimai

Mūsų šalyje kabelių tiesimo darbus reglamentuoja keli svarbūs teisės aktai ir techniniai reikalavimai. Energijos skirstymo operatorius (ESO) skelbia techninius reikalavimus rangovams bei tiekėjams. Taip pat galioja Elektros linijų ir instaliacijos įrengimo taisyklės (Nr. 1-309). Šiame teisės akte nustatyti tokie dalykai, kaip: konkrečios instaliacijos, kabelių klojimo atstumai, medžiagos ir eksploataciniai reikalavimai.

Atliekant žemės darbus, būtina užtikrinti, kad kasimo metu bus žinoma, kur yra jau įrengtos požeminės kabelių linijos. Kabelių degumo klasės (Euroklasės) parenkamos atsižvelgiant į statinio rizikos lygį. Prieš tiesiant kabelį, būtina turėti aiškų statinio ir tinklo projektą, suderintus leidimus, suprasti trasos išplanavimą ir atitikti visus būtinus reikalavimus.

Tokie yra tik pagrindiniai elektros kabelio tiesimo reikalavimai. Neužtenka tik iškasti duobę ir joje pakloti elektros kabelį. Turite laikytis reikalavimų dėl slėgio, gylio ir tinkamai paruošti žemę, užpildyti dokumentus.

Mūsų minėti reglamentai nurodo, kad, pavyzdžiui, ariamoje žemėje 0,4-35 kV kabeliai turi būti tiesiami ne mažesniame kaip 1 m gylyje. Tada reikalinga signalinė juosta ir kitos apsaugos.

Laidų Sujungimas

Elektros laidų sujungimas yra labai svarbus ir atsakingas darbas. Jungimui galima naudoti srieginius susukimus, jais laidai greičiausiai susukami, jų kontaktas tvirtas. Pastaruoju metu išplito kaladėlės su spyruokline jungtimi, kurios yra labai patikimos, sujungimo jėga juose tiksliai apskaičiuota, eliminuotas žmogiškasis faktorius, kai vienam atrodo, kad sujungimas per standus, o kitam - per laisvas.

Visos šio gamintojo jungtys turi gumines tarpines. Komplekte jos yra skirtingo dydžio, taigi jas galima pritaikyti ir skirtingo storio laidams. Naudojant šias jungtis, galima ne tik sujungti, bet ir greitai atjungti reikiamas grandinės dalis. Laidų sujungimas yra visiškai saugus.

Prieš įrengiant elektros instaliaciją bet kokiame pastate, būtina bent apytiksliai apskaičiuoti būsimas apkrovas (naudojamų elektros prietaisų galingumą). Daugiau 2-3 kW galios jungti į vieną liniją nerekomenduojama. Priklausomai nuo prietaisų išdėstymo ir galios, gali keistis saugiklių ir laidų parametrai, instaliacijos schema. Taip pat reikia numatyti patogiausias vietas kištukiniams lizdams (rozetėms) ir jungikliams.

Elektros Lizdų ir Jungiklių Montavimas

Elektros lizdų ir jungiklių montavimas - svarbus namų instaliacijos etapas. Tinkamai įrengti lizdai ir jungikliai užtikrina patogų prietaisų naudojimą ir namų saugumą.

Elektros lizdų ir jungiklių montavimas
