Šiame straipsnyje aptariami gamybinių patalpų apšvietimo reikalavimai Lietuvoje, remiantis teisės aktais ir standartais. Straipsnyje nagrinėjami apšvietimo tipai, jų ypatybės, energijos taupymo galimybės ir saugos aspektai.
Teisės aktai ir standartai
Apšvietimo elektros įrenginių įrengimo taisyklės (toliau - Taisyklės) parengtos vadovaujantis Lietuvos Respublikos energetikos įstatymu, Lietuvos Respublikos statybos įstatymu, Lietuvos Respublikos elektros energetikos įstatymu. Apšvietimo elektros įrenginiai, be šių Taisyklių reikalavimų, turi atitikti Elektros įrenginių įrengimo taisyklių (toliau - EĮĮT) ir Specialiųjų patalpų ir technologinių procesų elektros įrenginių įrengimo taisyklių reikalavimus.
Apšvietos normos, pulsacija, akinimo laipsnis ir kiti apšvietos kokybės rodikliai turi atitikti Lietuvos higienos normų HN 98:2000, statybos techninio reglamento STR 1.05.06:2002 „Statinio projektavimas”, standartų LST EN 12464:2003, LST EN 12665:2003, LST EN 12464:2003, LST EN 1837:2001, LST EN 1838:2003, LST EN 50160:2001 reikalavimus, o šviestuvų konstrukcija turi atitikti Bendrųjų priešgaisrinės saugos taisyklių reikalavimus.
Apšvietimo projektavimas ir kriterijai
Statant ar rekonstruojant pastatą apšvietimui daromas atskiras projektas. Prieš parengiant projektą yra nustatomi kriterijai apšvietimo projektui. Nustačius teisingus kriterijus, galima vykdyti tiekėjų apklausas ar skelbti konkursą.
Svarbūs parametrai renkantis apšvietimą:
- Efektyvumas (lm/W)
- Šviesos lygio palaikymo ir tarnavimo laikas
- Spalvų atpažinimo indeksas
Vienas pagrindinių pasirinkimą lemiančių parametrų, be abejonės, yra efektyvumas, kuris matuojamas santykiniu dydžiu - lm/W. Šis parametras parodo, kiek išskiriama šviesos sunaudojant vieną vatą elektros energijos. Spalvų atpažinimo indeksas nusako šviesos kokybę.
Šviestuvų tipai ir jų ypatybės
Nors metalo halogenų lempos ilgą laiką buvo pats populiariausias šviesos šaltinis pramonėje, trumpas tarnavimo laikas bei spartus šviesos praradimas jau pirmomis tarnavimo valandomis yra pagrindinės priežastys, kodėl metalo halogenų lempos šiai dienai yra sparčiausiai atsisakomas šviesos šaltinis pramoniniame apšvietime. Aukšto slėgio išlydžio lempų startavimo laikas yra labai ilgas - 10 sek. ir daugiau, o be to, ne visos jos gali būti "diminguojamos", t.y. prigesinamos. Metalo keramikos halogenų lempos turi ypatingą ydą - pertraukus elektros energiją, jų re-startavimo laikas yra net 15 min.

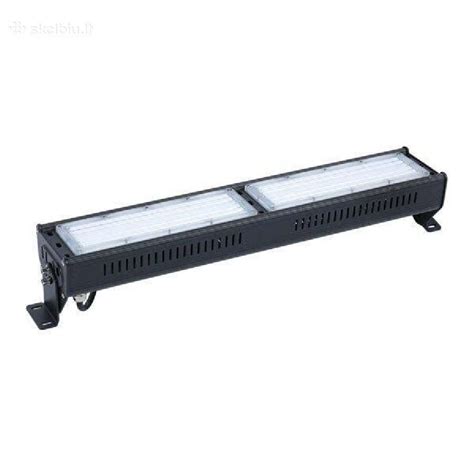

Taigi, paanalizavę savybes matome, kad iš visų mūsų nagrinėtų šviesos šaltinių tipų, labiausiai tinkami pramoniniam apšvietimui šviesos šaltiniai yra LED bei liuminescensinės lempos. Kiekvienas iš jų turi savų privalumų ir trūkumų, tačiau skirtumai tarp jų nebėra tokie ryškūs ir daugiau priklausomi nuo pasirenkamos kokybės, kainos bei gamintojo, todėl juos geriausiai būtų aptarti su apšvietimo specialistu, siūlančiu konkretų sprendimą.

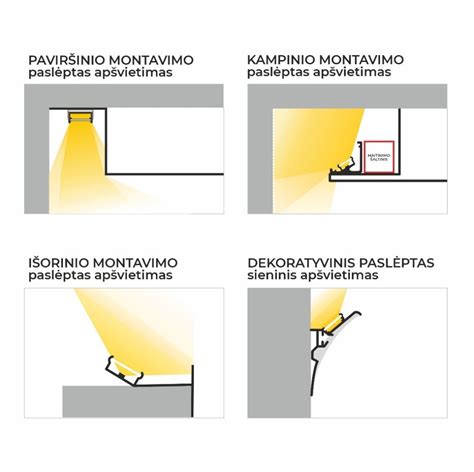

Kitas žingsnis renkantis tinkamą apšvietimą - pasirinkti tinkamą šviestuvo konstrukciją. Šviestuvo konstrukcija lemia apšvietimo tolygumą bei efektyvumą. Žemų lubų šviestuvuose dažnai būna naudojami "difuzoriai" (liet. šviesos sklaidytuvai), o aukštų lubų šviestuvuose - dideli reflektoriai arba optinės linzės. Tinkamos šviestuvo konstrukcijos parinkimas tiesiogiai įtakoja reikalingą šviestuvų kiekį norimam šviesos lygiui pasiekti, o tai tiesiogiai lemia elektros suvartojimą.
Vienas pagrindinių šviestuvo konstrukcijos elementų yra reflektorius arba linzės. Tiek reflektoriaus, tiek linzių funkcija yra ta pati - šviesos šaltinio skleidžiamą šviesą sukoncentruoti ir nukreipti tinkama linkme. Tačiau lazda turi du galus - didelių reflektorių ir linzių panaudojimas stipriai padidina šviestuvo kainą.
Kiekvieno šviestuvo širdis yra jo elektroninis paleidėjas, liaudyje dar vadinamas "balastu". Tinkamos elektronikos parinkimas yra ne ka mažiau svarbus, nei šviesos šaltinis ar šviestuvo konstrukcija. Pramoniniame apšvietime, kur šviestuvai kabo sunkiai prieinamose vietose ir dideliame aukštyje, šviestuvo elektronika privalo būti itin patikima ir tarnauti mažiausiai tiek, kiek skirta tarnauti šviesos šaltiniui. Be to, svarbu suprasti, kad elektroninis paleidėjas tiesiogiai lemia ir pačio šviesos šaltinio tarnavimo laiką.
Svarbūs elektroninio paleidėjo parametrai:
- Šilto paleidimo funkcija (angl. Warm start)
- Įtampos intervalas (angl. Voltage range)
- Korpuso temperatūra (Tc)
- Perkaitimo apsauga (angl. Overheat protection)
- Naudingumo koeficientas (angl. Efficiency)
Energijos taupymas
Brangstant energijai, žaliavoms ir darbo jėgai, išlikti konkurencingam padeda taupymas ten, kur nenukenčia gaminamos produkcijos ar teikiamų paslaugų kokybė. Priklausomai nuo naudojamų šviestuvų tipo gali būti sutaupoma iki 80 procentų elektros energijos.
Pavyzdys: UAB „Eugesta" 2013 m. logistikos sandėliuose Vilijos g. 2, Vilniuje vykdė apšvietimo rekonstrukcijos projektą. Esami 250W galios DRL tipo šviestuvai buvo pakeisti į Lumina 2x80W šviestuvus su judesio ir šviesos valdymo davikliais. Įvykdžius projektą, elektros energijos sąnaudos sumažėjo daugiau negu per pusę to, ką klientas mokėjo iki projekto įvykdymo, šviesos intensyvumas padidėjo dvigubai. Taip pat nebereikia investuoti į senų šviestuvų remontą, keičiant juose brangias ir neekonomiškas lempas. Geresnės kokybės apšvietimas pagerino ir darbo sąlygas.
ECOLIGHT atlikta Kauno miesto Tornado krepšinio mokyklos sporto salės apšvietimo rekonstrukcija. Senas apšvietimas pakeistas ekonomiškais ir efektyviais 4x73 W galios LUMINA šviestuvais.
Avarinis apšvietimas
Šios rekomendacijos pirmiausia remiasi Europos standartu EN1838 bei Apšvietimo elektros įrenginių įrengimo taisyklėmis. Budintis apšvietimas leidžia tęsti normalią veiklą, jei pagrindinis apšvietimas dėl kažkokių priežasčių dingsta. Avarinio apšvietimo įrenginiai turi būti reguliariai tikrinami.
Avarinio apšvietimo tikrinimo būdai:
- Adresinis testavimas: visi avarinio apšvietimo šviestuvai valdomi centrinio bloko. Šis blokas automatiškai testuoja kiekvieną šviestuvą ir saugo rezultatus analizei.
- Pasitikrinimas (SelfTest): visuose avarinio apšvietimo šviestuvuose integruoti sumanūs procesoriai, kurie automatiškai tikrina funkcionavimą ir baterijos tarnavimą. Tikrinimo rezultatai matomi dviejų spalvų LED indikatoriuje.
- Rankinis tikrinimas (Manual Test): kompetentingas personalas periodiškai turi patikrinti (testuoti) visus avarinio apšvietimo šviestuvus ir registruoti parodymus žurnale.
Matymo atstumas - tai atstumas iš kurio matomas ir suprantamas evakuacijos ženklas. Jei naudojami išoriniai šviestuvai, ženklai turi būti nuolat apšviečiami, kai pastate yra žmonių.
Avarinio apšvietimo įrengimas
Avarinius šviestuvus privalu sumontuoti prioritetinėse vietose. Avariniai šviestuvai turi būti išdėstyti taip, kad neakintų. Akinimas skaičiuojamas visiems matomiems šviestuvams.
Avarinis apšvietimas skirstomas į tris grupes: evakuacijos kelių, atvirų erdvių ir didelės rizikos zonų apšvietimas.
Evakuacijos kelias ir atviros erdvės
Mažiausiai 1 liuksas (lux) juostos centrinėje linijoje, grindų lygyje. Europos standartas EN50172 reikalauja naudoti mažiausiai 2 avarinius šviestuvus atvirų erdvių ir kai kurių evakuacijos kelių erdvių apšvietimui (pvz. Gamyklų patalpos, kuriose nėra judančių staklių ar yra mažos rizikos įrenginiai, gali būti apšviečiamos kaip standartinės atviros erdvės.
Saugos apšvietimas
Saugos apšvietimas turi būti įrengiamas kaminams ir kitiems aukštiems statiniams, aukštesniems kaip 45 m, vadovaujantis Aukštų statinių ženklinimo taisyklėse. Gamybos paskirties patalpose ir atvirose aikštelėse darbo paviršiuose saugos apšvietimas turi būti ne mažesnis kaip 5 procentai bendrosios darbinės apšvietos, bet ne mažesnis kaip 2 lx patalpose ir 1 lx atvirose aikštelėse.
Darbinio ir saugos apšvietimo šviestuvai gamybos ir pramonės paskirties pastatuose, visuomeninės paskirties pastatuose, visuomeninės paskirties inžineriniuose statiniuose ir lauko aikštelėse turi būti maitinami iš atskiro nepriklausomo šaltinio. Evakuacinio apšvietimo šviestuvai ir evakavimo (si) kelių nurodomieji ženklai gamybos paskirties patalpose, kuriose yra natūralus apšvietimas, taip pat gyvenamuosiuose ir visuomeninės paskirties pastatuose turi būti maitinami atskiromis linijomis iš transformatorinės (apšvietimo skirstomojo punkto) arba, esant tik vienam įvadui, iš įvadinės skirstomosios spintos. Evakuacinio apšvietimo šviestuvai ir evakavimo (si) kelių nurodomieji ženklai gamybos paskirties patalpose be natūralaus apšvietimo turi būti maitinami iš atskiro nepriklausomo šaltinio.
Evakuacinis apšvietimas turi būti naudojamas:
- negyvenamosiose patalpose, jeigu vienu metu jose būna 50 ir daugiau žmonių;
- didesniuose nei 2000 m2 ploto visuomeninės paskirties pastatuose;
- didesniuose nei 1000 m2 ploto garažuose;
- didesniuose nei 50 m2 ploto prekybos paskirties patalpose;
- visose gamybos paskirties patalpose, kuriose nuolatos dirba žmonės, o užgesus darbiniam apšvietimui dirbantys technologiniai įrenginiai kelia traumų pavojų;
- visose gamybos paskirties patalpose be natūralaus patalpų apšvietimo;
- evakavimo (si) keliuose, vedančiuose iš visų anksčiau minėtų patalpų ir pastatų, taip pat gydymo paskirties ir kitų pastatų evakavimo (si) keliuose, kur daugiausia būna ribotų judėjimo galimybių žmonės.
Evakuacinio apšvietimo šviestuvai turi būti įrengiami:
- prie kiekvienų durų, per kurias išeinama į evakavimo (si) kelius avarijų atvejais;
- prie evakavimo (si) keliuose esančių laiptų, kad kiekvienas laiptų maršas būtų tiesiogiai apšviestas;
- kiekvienoje evakavimo (si) kelių grindų lygio pasikeitimo vietoje;
- kiekvienoje evakavimo (si) kelių posūkio vietoje;
- kiekvienoje evakavimo (si) kelių šakojimosi vietoje;
- visose išėjimo iš evakavimo (si) kelių į lauką vietose (kelių galuose ir lauke šalia išėjimų);
- prie pirmosios pagalbos suteikimo postų ir prie gaisro aptikimo signalizavimo sistemų ir stacionariųjų gaisrų gesinimo sistemų valdymo įrangos įrengimo vietų.
Jeigu saugos apšvietimas patalpose tenkina evakuacinio apšvietimo sąlygas, tai evakuacinį apšvietimą įrengti nebūtina. Atsijungus pagrindiniam avarinio apšvietimo maitinimo šaltiniui, automatiškai turi būti įjungiamas maitinimas iš nepriklausomo išorinio arba vietinio (akumuliatorių baterijos, elektros generatoriaus, nepertraukiamo maitinimo šaltinio (UPS) šaltinio, kuris įprasto darbo metu nenaudojamas nei darbiniam, nei saugos, nei evakuaciniam apšvietimui. Toks šaltinis evakuacinio apšvietimo šviestuvus turi maitinti ne trumpiau kaip 1 valandą.
Evakuacinis apšvietimas turi užtikrinti ne mažesnę kaip 2 lx apšvietą evakavimo (si) keliuose ir patalpose, kuriuose gali būti 50 ir daugiau žmonių, ir ne mažesnę kaip 5 lx apšvietą laiptinėse ir ties evakuaciniais išėjimais. Esant įprastai darbo eigai, evakuacinio apšvietimo evakavimo (si) kelių nurodomieji ženklai gali būti prijungti prie bet kurios paskirties apšvietimo tinklo. Evakuacinio apšvietimo evakavimo (si) kelių nurodomieji ženklai ir jų dydžiai parenkami vadovaujantis Gaisrinės saugos ženklų naudojimo įmonėse, įstaigose ir organizacijose nuostatais.
Evakuacinis apšvietimas turi būti įrengtas taip, kad iš bet kurios patalpos vietos (taško) gerai būtų matomas bent vienas evakuacinio apšvietimo evakavimo (si) kelio nurodomasis ženklas. Šie ženklai turi būti įrengiami evakavimo (si) kelio posūkiuose, grindų nuolydžių pasikeitimo vietose, virš kiekvieno evakuacinio išėjimo ir įrengiami ne žemiau kaip 2 metrai ir ne aukščiau kaip 2,5 metro nuo grindų paviršiaus.
Patalpose, kuriose nuolatos dirba žmonės arba per kurias vaikšto darbuotojai, saugos ir evakuacinis apšvietimas gali būti nuolatos įjungtas kartu su darbiniu apšvietimu arba jis gali automatiškai įsijungti, kai išsijungia darbinis apšvietimas. Darbiniam ir avariniam apšvietimui turi būti naudojami atskiri grupiniai apšvietimo skydeliai ir atskiri valdymo aparatai. Saugos ir evakuacinio apšvietimo grandines leidžiama maitinti iš bendrų skydelių.
Elektrosaugos reikalavimai
Elektros atžvilgiu pavojingose ir labai pavojingose patalpose iki 2,5 m aukštyje įrengiami šviestuvai turi būti 2 arba 3 apsaugos laipsnio (LST EN 60335:1994). 1 apsaugos laipsnio šviestuvus leidžiama naudoti tik tuo atveju, jeigu jie yra apsaugoti skirtuminės srovės apsauga, kurios suveikimo srovė IN £ 30 mA. Sprogimui pavojingose patalpose turi būti naudojami specialūs aprobuoti atitinkamoms sprogiosioms zonoms šviestuvai. Šie reikalavimai netaikomi šviestuvams, prižiūrimiems nuo tiltinių kranų.
Nepavojingose patalpose kilnojamieji vietinio apšvietimo šviestuvai su kaitinamosiomis, liuminescencinėmis ir dujų išlydžio lempomis turi būti maitinami ne aukštesne kaip 230 V įtampa. Pavojingose ir labai pavojingose patalpose stacionarieji vietinio apšvietimo šviestuvai turi būti maitinami ne aukštesne kaip 50 V įtampa. Pavojingose ir labai pavojingose patalpose rankiniams šviestuvams maitinti turi būti naudojama ne aukštesnė kaip 50 V įtampa.
