Šiame straipsnyje aptariami elektros kabelių klojimo reikalavimai gamybos ir elektros įrenginių patalpose, remiantis Lietuvos Respublikos teisės aktais ir standartais. Straipsnis parengtas vadovaujantis Lietuvos Respublikos energetikos įstatymu, Statybos įstatymu, Elektros energetikos įstatymu ir kitais teisės aktais.
Elektros įrenginiai turi atitikti Elektros įrenginių įrengimo taisyklių (EĮĮT) reikalavimus, patvirtintus Lietuvos Respublikos ūkio ministro ir Lietuvos Respublikos aplinkos ministro 2000 m. gruodžio 28 d. įsakymu Nr. 433/547.
Pagrindinės šiose Taisyklėse vartojamos sąvokos atitinka Lietuvos Respublikos energetikos įstatyme, Lietuvos Respublikos elektros energetikos įstatyme, Elektros įrenginių įrengimo taisyklėse (1-4 skyriuose) ir Elektros tinklų kodekse apibrėžtas sąvokas.
Naudojamų kabelių, laidų, mašinų, aparatų, prietaisų ir kitų elektros įrenginių konstrukcija, įrengimo būdas ir izoliacijos klasė turi atitikti elektros tinklo arba elektros įrenginio parametrus, aplinkos sąlygas ir teisės aktų reikalavimus. Elektros instaliacijai turi būti naudojami elektrotechnikos gaminiai pagaminti pagal Elektrotechninių gaminių saugos techninį reglamentą, patvirtintą ūkio ministro ir Lietuvos standartizacijos departamento direktoriaus 1999 m. spalio 19 d. įsakymu Nr. 351/61.
Įrengiant elektros įrenginius, būtina atsižvelgti į norminių teisės aktų, reglamentuojančių aplinkos taršos, triukšmo, vibracijos, elektros laukų ir kt.
Teritorijose ir patalpose, kuriose numatyta eksploatuoti elektros įrenginius, turi būti pasirūpinta cheminių medžiagų, alyvos, techninio vandens, šiukšlių, kitų atliekų surinkimu ir pašalinimu, kad jos nepatektų į vandens telkinius, lietaus vandens nuotekų sistemas ir t. Elektros įrenginių schemos turi būti paprastos ir vaizdžios.
Laidus, kabelius ir instaliacijos įrengimo būdą reikia parinkti pagal keliamus techninius reikalavimus ir aplinkos sąlygas. Instaliacija turi būti įrengta taip, kad būtų saugu ją eksploatuoti ir kad ji atitiktų Gaisrinės saugos pagrindinius reikalavimus, patvirtintus Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos direktoriaus 2010 m. gruodžio 7 d. įsakymu Nr. 1-338 „Dėl Gaisrinės saugos pagrindinių reikalavimų patvirtinimo“ ir patalpų interjerui keliamus architektūrinius reikalavimus. Instaliacijai naudojamų laidų ir kabelių izoliacija impregnuota medžiaginė izoliacija ir apvalkalas turi atitikti tiesimo būdą ir aplinkos sąlygas ir tinklo vardinę įtampą. Pagal Lietuvos standartą LST HD 60364-5-52 „Žemosios įtampos elektriniai įrenginiai. 5-52 dalis. Elektros įrangos parinkimas ir įrengimas. Kabelių ir laidų sistemos (IEC 60364-5-52:2009, modifikuotas + 2011 m. vasario mėn.
Bendrieji reikalavimai
Elektros kabeliai, vadovaujantis Lietuvos standartu LST EN 13501-6:2014 „Statybos gaminių ir statinio elementų klasifikavimas pagal atsparumą ugniai. 6 dalis. Elektros jungikliai, kištukiniai lizdai, skambučių mygtukai ir kiti valdymo įtaisai, skirti naudotis žmonėms su negalia, turi būti įrengti vadovaujantis statybos techninių reikalavimų reglamento STR 2.03.01:2001 „Statiniai ir teritorijos. Reikalavimai žmonių su negalia reikmėms“.
Nauji, rekonstruoti ir kapitališkai suremontuoti elektros įrenginiai pradedami naudoti tik jeigu jie tenkina statybos techninio reglamento STR 1.11.01:2002 „Statinių pripažinimo tinkamais naudoti tvarka”.
Elektros įrenginių schemos turi būti paprastos ir vaizdžios. Elektrotechnikos ir gamybos patalpose apsauginė danga, sauganti nuo atsitiktinio prisilietimo prie įtampą turinčių srovinių dalių, naudojama tinklinė arba perforuota. Visos aptvaros ir apsauginė danga mechaniškai turi būti tvirtos. Esant aukštesnei kaip 1000 V įtampai, metalinės apsaugos dangos storis turi būti ne mažesnis kaip 1 mm.

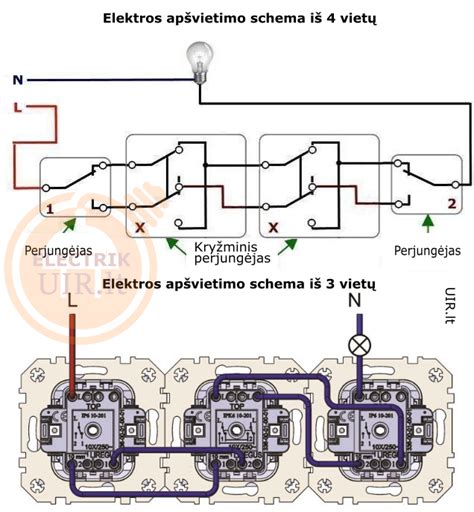

Elektros instaliacijos būdai:
- Atviroji instaliacija - instaliacija ant pastatų ir kitų statinių sienų, lubų, kitų statybinių konstrukcijų, atramų ir pan.
- Lentyna - atvira konstrukcija laidams ir kabeliams tiesti, neapsauganti jų nuo mechaninių pažeidimų.
- Lovys - uždara stačiakampio ar kitokio skerspjūvio tuščiavidurė konstrukcija laidams ir kabeliams tiesti, turinti apsaugoti juos nuo mechaninių pažeidimų. Loviai gaminami uždari arba su nuimamaisiais dangčiais. Lovių su nuimamaisiais dangčiais sienelės ir dangčiai gaminami vientiso metalo ar perforuoti. Uždarų lovių sienelės turi būti vientisos.
Kabelių klasifikacija pagal degumą
Statinių (pastatų ir patalpų) požymiai ir techniniai rodikliai nustato elektros laidų ir kabelių klasę pagal degumą, dūmų susidarymą, liepsnojančių dalelių ir (arba) dalelių susidarymą, pagal rūgštingumą. Konkretūs reikalavimai priklauso nuo statinio atsparumo ugniai laipsnio ir patalpų tipo:
| Statinio, statinio gaisrinio skyriaus atsparumo ugniai laipsnis | Elektros laidų ir kabelių klasė ne žemesnė kaip |
|---|---|
| I arba II (Evakavimo keliai) | Cca s1,d1,a1 |
| I arba II (Patalpos, kuriose gali būti virš 50 žmonių) | Dca s2,d2,a2 |
| I arba II (Vaikų darželiai, ligoninės, viešbučiai) | Dca s2,d2,a2 |
| I arba II (Gyvenamosios patalpos daugiabučiuose pastatuose) | Dca s2,d2,a2 |
| I arba II (Šachtos, tuneliai, techninės nišos) | Dca s2,d2,a2 |
| III (Visos patalpos) | Eca |
Atstumai tarp kabelių
110 kV ir aukštesnės įtampos kabeliai turi būti uždengti iš viršaus ne plonesnėmis kaip 50 mm gelžbetoninėmis arba specialiomis polimerinėmis apsauginėmis plokštėmis, sankirtų su gatvėmis (keliais) vietose ne plonesnėmis kaip 120 mm gelžbetoninėmis apsauginėmis plokštėmis.
Tarp kabelių turi būti išlaikyti tokie atstumai:
- 0,5 m - tarp 110-400 kV įtampos galios kabelių ir tarp 110-400 kV įtampos galios kabelių ir kitos įtampos galios kabelių ir (ar) ryšių kabelių, išskyrus Taisyklių 162.9 papunktyje nustatytą atvejį. Šiuo atveju 110-400 kV įtampos galios kabeliai atskiriami nuo kitos įtampos galios kabelių ir (ar) ryšių kabelių vertikaliomis, ne žemesnėmis kaip 0,1 m aukščio gelžbetoninėmis plokštėmis.
- Įvertinus vietos sąlygas, ankštose zonose Taisyklių 162.2 ir 162.4 papunkčiuosenurodyti atstumai neturi būti mažesni kaip 0,1 m, o tarp 10 kV ir žemesnės įtampos galios kabelių ir ryšių kabelių, išskyrus sutankintų aukšto dažnio telefono ryšių sistemų grandinių kabelius - ne mažesni kaip 0,25 m.
Klojant KL lygiagrečiai su keliais, kabeliai turi būti klojami išorinėje griovio arba pylimo papėdės pusėje. Mažiausi KL atstumai nuo kelio nustatyti kelių techniniame reglamente KTR 1.01:2008 „Automobilių keliai“, patvirtintame Lietuvos Respublikos aplinkos ministro ir Lietuvos Respublikos susisiekimo ministro 2008 m. sausio 9 d. įsakymu Nr.
Gaisro saugos reikalavimai
Kabelių inžineriniuose statiniuose gaisro aptikimo ir signalizavimo sistemos projektuojamos ir įrengiamos pagal normatyvinio statinio saugos dokumento „Gaisro aptikimo ir signalizavimo sistemos. Projektavimo ir įrengimo taisyklės“, patvirtintos Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos direktoriaus 2007 m. vasario 22 d. įsakymu Nr. 1-66 „Dėl normatyvinių statinio saugos dokumentų patvirtinimo“ reikalavimus, o stacionariosios gaisrų gesinimo sistemos projektuojamos ir įrengiamos pagal normatyvinio statinio saugos dokumento „Stacionariosios gaisrų gesinimo sistemos. Projektavimo ir įrengimo taisyklės“, patvirtintos Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos direktoriaus 2007 m. vasario 22 d. įsakymu Nr. 1-66 „Dėl normatyvinių statinio saugos dokumentų patvirtinimo“, reikalavimus. Prie įėjimų, liukų ir vėdinimo šachtų (ne didesniu kaip 25 m spinduliu) turi būti įrengti gaisriniai čiaupai.
Elektrotechnikos ir gamybos patalpose apsauginė danga, sauganti nuo atsitiktinio prisilietimo prie įtampą turinčių srovinių dalių, naudojama tinklinė arba perforuota. Visos aptvaros ir apsauginė danga mechaniškai turi būti tvirtos. Esant aukštesnei kaip 1000 V įtampai, metalinės apsaugos dangos storis turi būti ne mažesnis kaip 1 mm.
Kabelių skerspjūvių parinkimas
Šis Taisyklių skyrius taikomas elektros laidininkų (izoliuotų ir neizoliuotų laidų, kabelių, šynų) skerspjūvių plotams (toliau - skerspjūviai) parinkti, atsižvelgiant į laidininkų įšilimą, vainikinį išlydį, terminį ir elektrodinaminį atsparumą trumpojo jungimo srovėms, mechaninį atsparumą, srovės perkrovas, įtampos nuostolius ir nuokrypius ir ekonomiškumą.
Leistinosios ilgalaikės srovių vertės, perkrovos ir pataisos koeficientai kabeliams ir izoliuotiems laidams pagal Lietuvos standartą LST HD 384.5.523 S2:2003 ,,Elektriniai pastatų įrenginiai. 5 dalis. Elektrinių įrenginių parinkimas ir įrengimas. 523 podalis. Bet kurios paskirties laidininkai turi atitikti jų ribinio leistino įšilimo reikalavimus, veikdami ne tik įprastiniu, bet ir remonto režimu ar po avarijos (esant galimam netolygiam elektros srovių pasiskirstymui tarp linijų, šynų sekcijų ir pan.).
How to Calculate Cable Size | Cable Size Calculation | Step-by-Step
Esant trumpalaikiam kartotiniam ir trumpalaikiam elektros imtuvų veikimo režimams (jei bendra ciklo trukmė - iki 10 minučių, o veikimo periodo trukmė - ne didesnė kaip 4 minutės), skaičiuojamąja srove, parenkant laidininkų skerspjūvį įšilimui, reikia laikyti ilgalaikio veikimo režimo srovę.
Esant trumpalaikiam veikimo režimui, kai darbo trukmė ne ilgesnė kaip 4 minutės ir pertraukos tarp įjungimų yra pakankamos, kad laidininkai atauštų iki aplinkos temperatūros, didžiausias leistinąsias sroves reikia pasirinkti kaip trumpalaikiam kartotiniam veikimo režimui (Taisyklių 57 punktas).
Veikiant režimu po avarijos ne daugiau kaip 5 paras iš eilės (ne ilgiau kaip 6 valandas per parą) kabeliai polietilenine izoliacija neturi būti perkraunami daugiau kaip 10 proc., o polivinilchloridinės izoliacijos kabeliai iki 15 proc. Kabelių jungtys ir galūnės turi būti parinktos ne mažesnėms kaip kabelių leistinosioms ilgalaikėms srovėms.
Esant trifazei simetrinei apkrovai, trifazių keturlaidžių ir penkialaidžių linijų nulinių (N) laidininkų skerspjūvis turi būti lygus fazinių laidininkų skerspjūviui, jei fazinių varinių laidininkų skerspjūvis yra iki 16 mm², o aliumininių - iki 25 mm². Jei skerspjūviai didesni, tai nulinių laidininkų skerspjūvis turi būti ne mažesnis kaip 50 proc.
Kabelių, izoliuotų ir neizoliuotų laidų, standžiųjų ir lanksčiųjų šynų faktinė leistinoji ilgalaikė srovė apskaičiuojama koreguojant lentelėse pateiktas srovių vertes priklausomai nuo faktinės vietos aplinkos temperatūros, lygiagrečiai nutiestų grandinių skaičiaus ir jų skerspjūvių ir juos supančios aplinkos šilumos laidumo.
Jei vamzdžiuose arba loviuose pluoštais nutiesta daugiau kaip po 4 laidininkus, leistinoji ilgalaikė srovė nustatoma iš Taisyklių 1 priedo 4 ir 5 lentelių - kaip ore nutiestų laidų; jei nutiesti 5-6 laidai - taikomas pataisos koeficientas 0,68; jei 7-9 - pataisos koeficientas 0,63; jei nutiesta 10-12 laidų - pataisos koeficientas 0,6.
Žemėje paklotų kabelių leistinoji ilgalaikė srovė nurodyta Taisyklių 1 priedo 13, 16, 19-22 lentelėse. Ji taikoma kabeliams, paklotiems 0,7-1,0 m gylio tranšėjoje, esant +15 oC žemės temperatūrai ir 1, 2 K·m/W savitajai šiluminei žemės varžai. Klojant žemėje keletą kabelių (įskaitant klojamus vamzdžiuose), leistinoji ilgalaikė srovė turi būti sumažinama pagal Taisyklių 1 priedo 26 lentelėje pateiktus pataisos koeficientus (į rezervinius kabelius neatsižvelgiama).
Izoliuotų laidų ir kabelių instaliacijos būdų klasifikacija, jų sutartinis žymuo ir nuorodos, kuriose lentelėse ir kur tose jų grafose nurodyta leistinoji ilgalaikė šių instaliacijos būdų srovė. Izoliuotų laidų ir daugiagyslių ir viengyslių kabelių varinėmis ir aliumininėmis gyslomis ore, daugiagyslių ir viengyslių kabelių žemėje arba žemėje vamzdžiuose, dviejų ir trijų apkrautų gyslų polivinilchloridine (toliau - PVC) ir vulkanizuoto polietileno/etileno propileno gumine (toliau - XLPE/EPR) izoliacija, esant vienai viengyslių kabelių arba izoliuotų laidų grandžiai ar vienam daugiagysliam kabeliui, leistinoji ilgalaikė srovė nurodoma Taisyklių 2 priedo 3 ir 4 lentelėse.
Daugiagyslių ir viengyslių kabelių variniu apvalkalu ir varinėmis neorganine izoliacija izoliuotomis gyslomis, išorine PVC danga ar be jos leistinoji ilgalaikė srovė, esant vienai viengyslių kabelių grandžiai arba vienam daugiagysliam kabeliui, kai apvalkalo įšilimo temperatūra +70 oC ir +105 oC, pateikiama Taisyklių 2 priedo 5 lentelėje.
Daugiagyslių ir viengyslių kabelių variniu apvalkalu ir varinėmis neorganine izoliacija izoliuotomis gyslomis, išorine PVC danga ar be jos leistinoji ilgalaikė srovė, esant vienai viengyslių kabelių ar izoliuotų laidų grandžiai arba vienam daugiagysliam kabeliui, kai apvalkalo įšilimo temperatūra +70 oC ir +105 oC, pateikiama Taisyklių 2 priedo 6 lentelėje.
Daugiagyslių ir viengyslių kabelių varinėmis ir aliumininėmis PVC izoliacija izoliuotomis gyslomis leistinoji ilgalaikė srovė, esant vienai viengyslių kabelių ar izoliuotų laidų grandžiai arba vienam daugiagysliam kabeliui, pateikiama Taisyklių 2 priedo 7 lentelėje.
Daugiagyslių ir viengyslių kabelių varinėmis ir aliumininėmis XLPE/EPR izoliacija izoliuotomis gyslomis leistinoji ilgalaikė srovė, esant vienai viengyslių kabelių arba izoliuotų laidų grandžiai ar vienam daugiagysliam kabeliui, pateikiama Taisyklių 2 priedo 8 lentelėje.
Šiais reikalavimais vadovaujamasi, kai, didėjant apkrovoms, esamus laidus numatoma keisti didesnio skerspjūvio laidais arba ketinama tiesti papildomas linijas. Šiuo atveju būtina užtikrinti ekonomiškus srovės tankius, kurie turėtų būti numatomi dvigubai didesni.
