Elektros energija yra būtina kasdieniame gyvenime, o jos svarba nuolat auga. Suvartojimas didėja, o mūsų gyvenimas tampa vis labiau nuo jos priklausomas. Naudodamiesi vis išmanesniais elektros prietaisais ir įranga, mes ne visuomet žinome, kokį elektros įvadą pasirinkti: trifazį ar įprastesnį vienfazį? Kuris iš jų kada yra naudingesnis?
Dažniausiai sutinkamos dvi pagrindinės elektros srovės tiekimo sistemos: vienfazė ir trifazė. Vienfazė elektros srovė - tai paprasčiausia elektros tiekimo forma, kai srovė teka tik vienu laidu (fazė) ir grįžta per neutralų laidą. Trifazė srovė - tai sistema, kuri naudoja tris fazinius laidus, kuriuose elektros srovė teka pasislinkusi viena nuo kitos 120° kampu. Ji taip pat turi neutralų laidą.
SVARBU! Visi straipsnyje pateikti skaičiavimai yra apytiksliai, padedantys susidaryti bendrą vaizdą apie elektros srovės pasiskirstymą, atsižvelgiant į trifazio ir vienfazio tinklo ypatybes. Tikslius skaičiavimus turi atlikti tik atestuotas projektuotojas!
Apsisprendėte, kiek kilovatų galios jūsų būstui reikia? Panagrinėkime, kaip skirsis elektros srovė įrengiant trifazį ir vienfazį įvadus. Kad būtų patogiau skaičiuoti, tarkime, kad reikia 10 kW galios (P - galia) įvado. Jeigu pasirenkamas vienfazis elektros įvadas, kurio įtampa U = 230 V, tai gaunama srovė (I = P/U) bus lygi 10 000 W/230 V ≈ 43 A. Vadinasi, namo įvadinio saugiklio (kirtiklio) nominalioji vertė negali būti didesnė nei 43 A.
Žvelgiant į skaičius matyti, kad trifaziam įvadui reikia silpnesnio įvadinio saugiklio ir plonesnių (mažesnio skerspjūvio ploto arba, kitaip tariant, mažesnės kvadratūros) laidų, nes jiems reikia atlaikyti kur kas silpnesnę (25 A), palyginti su vienfazio įvado laidais (43 A), srovę.
Tačiau vertinant kainą, trifazis įvadas ir jo saugiklis kainuoja brangiau.
Pavyzdžiui, suvirinimo aparatas, kurio galia 5 kW, gali būti ir vienfazis, ir trifazis. Taigi, jeigu jis vienfazis, tai jam reikia pusės galios ir pusės srovės (apie 22 A). Veikdamas vieną valandą, jis sunaudos 5 kWh elektros energijos. Ttrifazis suvirinimo aparatas taip pat sunaudos tas pačias 5 kWh, tačiau jam reikės tik 12,5 A, nes 5 000 W / 400 V = 12,5 A.
Aptariamuoju atveju kiekvienos atskiros fazės galia P = 25 A × 230 V ≈ 5,7 kW. Tai reiškia, kad prie kiekvienos fazės (iš to laido išvedžiotame tinkle) negalima jungti įrenginių, kurių bendras galios suvartojimas viršija 5,7 kW. Esant įprastam vienfaziam elektros įvadui, visų namuose į elektros tinklą įjungtų prietaisų sunaudojama galia tiesiog susumuojama.
Taigi, kad netektų gyventi ribojant savo poreikius, dažniausiai pasirenkamas racionaliausias sprendimas - du atskiri įvadai: galingiems įrenginiams - trifazis, buitiniams prietaisams ir technikai - vienfazis.
Kiekvienos mūsų nagrinėjamo 10 kW galios trifazio įvado fazės galia 5,7 kW. Iš vienos fazės išvedžiotas tinklas gali būti sudalintas į grupes: pavyzdžiui, 1 grupė - virtuvės, vonios ir koridoriaus apšvietimas, indaplovė ir šaldytuvas; 2 grupė - kaitlentė ir orkaitė; 3 grupė - visi kiti elektros lizdai.
Įvado galią reikia padidinti - „nusipirkti papildomų kilovatų“, kad viena fazė būtų ne 5,7 kW, o, pavyzdžiui, 10 kW galios. Tačiau tai ne tik daug kainuoja, elektros tiekėjas tokią galimybę turi ne visuomet: tarkim, magistralinio kabelio skerspjūvis yra per mažas, kad nuo jo būtų galima „atidalinti“ reikiamus papildomus kilovatus. O atvesti naują papildomą magistralinį kabelį… Turbūt nesunku suvokti, kad kaina greičiausiai viršys racionalumo ribas.
Elektros tiekėjai siūlo trifazį įvadą, tačiau žmogui jį dažniausiai reikia išskirstyti. Kas labiau apsimoka ir ką verta pasirinkti, mes neatsakysime, reikia patiems įvertinti savo poreikius ir pasitarti su specialistais. Vienintelis mūsų siūlymas - neskubėkite.
Elektros įvedimas ir instaliacijos įrengimas ne tik užtrunka ir daug kainuoja: euras šen, euras ten, tačiau kai viską suskaičiuoji, pasirodo, kad išleista suma - keturženklė.
Nors tradicinės vienfazės ir trifazės elektros tiekimo sistemos sėkmingai veikia dešimtmečius, ši sritis nėra atsilikusi nuo technologinės pažangos.
- Išmanieji tinklai keičia tradicinį elektros tiekimo modelį.
- Viena aktualiausių tendencijų - saulės ir vėjo energijos diegimas tiek vienfazėse, tiek trifazėse sistemose.
- Elektromobilių populiarėjimas dar labiau keičia energijos vartojimo įpročius. Dauguma greitojo įkrovimo stotelių reikalauja trifazės srovės.
- Kartu su atsinaujinančia energija populiarėja namų energijos kaupimo sistemos, kurios leidžia saugoti perteklinę saulės ar vėjo energiją.
SVARBU! Visi straipsnyje pateikti skaičiavimai yra apytiksliai, padedantys susidaryti bendrą vaizdą apie elektros srovės pasiskirstymą, atsižvelgiant į trifazio ir vienfazio tinklo ypatybes. Tikslius skaičiavimus turi atlikti tik atestuotas projektuotojas!
Ką reikia žinoti apie elektros įvadą?
Saulės elektrinė ir trifazis įvadas
Kalba apie elektros įvado galingumą prasideda tada, kai vartotojai pamato, kad namuose po truputėlį ima nebeužtekti elektros arba tada, kai staiga labai smarkiai išauga elektros suvartojimas. Taip gali atsitikti dėl didelio šeimos pagausėjimo, naujų, inovatyvių šildymo sprendimų, po namų renovacijos arba kitų staigių pokyčių.
Įvairūs elektros tiekėjai Lietuvoje gali siūlyti tikrai geras sąlygas galingam įvadui, bet tai patvirtinti turi ir Energijos skirstymo operatorius (ESO). Elektros galią apsiskaičiuoti yra verta dar prieš atvado įvedimą, mat staiga išaugus poreikiams viską projektuoti iš naujo tikrai nėra kiekvieno svajonė.
Iš esmės, tai esama maksimali leidžiama galia turi būti pažymėta ESO dokumentuose. Trifazis įvadas gali būti plečiamas kone neribotai, tačiau ESO dabar siūlo galimybę privatiems namų ūkiams net nuotoliniu būdu užsisakyti galios didinimą iki 50kW, o verslui net iki 150kW.
Turėkite omenyje, kad galios padidinimas nėra bereikšmis procesas. Turėkite pagrindą ir priežastį, kodėl tai darysite, nes tiesiog įrenginėti galingą įvadą be priežasties yra perteklinis išlaidavimas. Mes patariame galią didinti tik tuo atveju, jeigu namuose smarkiai augs elektros suvartojimas.

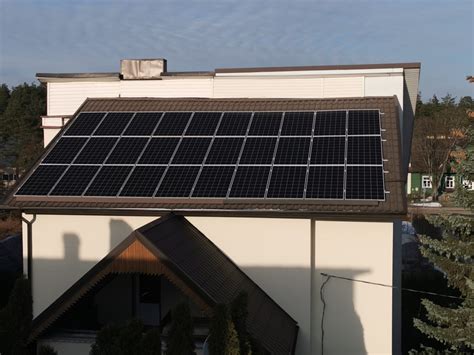

Taigi, jei planuojate įsirengti saulės elektrinę, reikėtų išsiaiškinti, koks elektros įvadas yra jūsų namuose. Vienfazį elektros įvadą turintys klientai gali įsirengti iki 3,6 kW saulės elektrinę. Trifazį elektros įvadą turinčių klientų saulės elektrinės įvadas yra apribotas įvado galia. Jeigu jūsų trifazio įvado galia yra 5 kW, vadinasi ir didžiausias saulės elektrinės galingumas galės būti 5 kW.
Apytikslį saulės elektrinės galingumą galite paskaičiuoti nesudėtingai: metinį elektros suvartojimą padalinkite iš 1000. Pavyzdžiui, jeigu jūsų elektros suvartojimas per metus yra 6000 kWh, tuomet preliminarus rekomenduojamas saulės elektrinės dydis galėtų būti: 6000/1000 = 6 kW. Rekomenduojamas galingumas gali šiek tiek keistis (apie 5-10%), priklausomai nuo jūsų stogo krypties ir kampo specifikos.
Saulės elektrinės įrengimas ant stogo reikalauja nemažai ploto, todėl reikia įvertinti, ar stogas pakankamai didelis. Skaičiuojama, kad vieno kilovato elektrinei įrengti reikia apie 5 kvadratinių metrų šlaitinio stogo arba apie 9 kvadratinių metrų lygaus stogo.
Kada verta įsirengti trifazį įvadą?
Daugumos gyvenamųjų namų, ypač daugiabučių, gyventojai butuose naudoja 220 voltų elektros tinklų įtampą. Tačiau gyventojams kartais prireikia aukštesnės įtampos, pavyzdžiui, kai atliekamas remontas, naudojami prietaisai, kuriems reikia 380 voltų įtampos.
Jeigu žmogus nori tik padidinti esamo tinklo galingumą, jis turi ateiti į ESO ir užpildyti prašymą. Jame prašytojas nurodo, kokios galios jam reikia. Būtina turėti namo ar buto valdos dokumentus. ESO pateiks vadinamąsias technines sąlygas, kurias įvykdęs žmogus galės naudotis trifaziu įvadu.
Kiek naudotojui kainuos didesnės galios įrengimas name? Pasak ESO, jeigu žmogus įsirengia trifazį įvadą vietoje vienfazio, tačiau pasitenkina ankstesniu galingumu, jam nereikia mokėti prijungimo mokesčio. Kai naudotojas prašo papildomos galios, už kiekvieną papildomą kilovatą reikės mokėti pagal galiojančius įkainius. Skaitiklis yra tinklų nuosavybė, todėl sumontuojamas nemokamai.
Jeigu nedidina galios, visus instaliacijos darbus atlieka naudotojas, o jeigu didina - atliekama tinklų sąskaita. Elektros tinklai prižiūri, kad darbus atliktų sertifikuota firma.
Preliminari prijungimo įmoka
Skaičiuoklėje pateikiama tik preliminari prijungimo įmoka. Galutinė kaina gali skirtis, jei pasikeis galia, atstumas ar projektavimo sąlygos.
Prašoma galia viršija 500 kW arba atstumas iki ESO tinklo yra didesnis nei 1000 m, preliminari prijungimo įmoka bus skaičiuojama pagal faktines jūsų objekto prijungimo išlaidas.
Įvertinti visus parametrus savarankiškai gali būti sudėtinga, todėl geriausia surinkti visą šiame straipsnyje paminėtą informaciją ir kreiptis į specialistus.
