Elektros saugumas yra itin svarbus kiekvienuose namuose. Srovės nuotėkis gali sukelti ne tik didesnes elektros sąskaitas, bet ir rimtą pavojų gyvybei. Šiame straipsnyje aptarsime, kaip atpažinti ir patikrinti srovės nuotėkį bute, kokios priemonės padeda apsisaugoti nuo elektros smūgio ir kaip pasirinkti tinkamą nuotėkio relę.
Nuotėkio relės testavimo mygtukas
Nuotėkio relės (NR) svarba
Tie, kas statėsi naują ar perdarė seną skydelį, jau girdėjo, kad bent viena nuotėkių relė jame būtina. Jei tik pradedate statybos darbus, greičiausiai tokį terminą dar išgirsite. Jei ruošiatės susirinkti savo namo skydelį patys, bus naudinga pasiskaityti, kaip jos sutvertos, kodėl tokios jau reikalingos ir kaip išsirinkti. Lietuviškas terminas - nuotėkių relė (NR) - tarsi užsimena apie pagrindinę šio įrenginio funkciją - apsaugą nuo srovės nutekėjimo.
Kaip veikia nuotėkio relė?
Pateiksiu pavyzdį, kuris paaiškins NR veikimo principą. Tarkim, nusipirkote virtuvinį blenderį. Visą tokį gražų, nerūdijančio plieno, blizgantį ir už labai jau gerą kainą. Tarkim, kad nuolaida buvo nemaža dėl to, kad surinktas jis nekažkaip ir per kažkurį laiką nuo vibracijų viduje blenderio fazės laidas atsikratė ir susilietė su metaliniu korpusu, t.y., užtrumpino. Bandant sutrint rytinį kokteilį staiga netikėtai mus nemaloniai papurto elektra. Jei nuotėkių relė skydelyje įrengta, tuomet ji pastoviai lygina srovės, kuri teka per fazės laidininką ir srovės tekančios per nulį stiprumą. Paprastai kalbant, stebi, kad kiek srovės „įtekėjo” į laidų instaliaciją, tiek ir „ištekėtų”. Jei kažkas ne taip ir „išteka” mažiau srovės, vadinasi kažkur yra nutekėjimas. Tarkim, per minėto hipotetinio blenderio korpusą. Jei tas skirtumas didesnis, nei nustatytas slenkstis, relė atjungia grandinę tuo pačiu galbūt išgelbėdama mums gyvybę.
Ankstesniame straipsnyje apžvelgėme automatinius jungiklius ir išsiaiškinome, kad jų pagrindinė paskirtis - apsaugoti laidus.

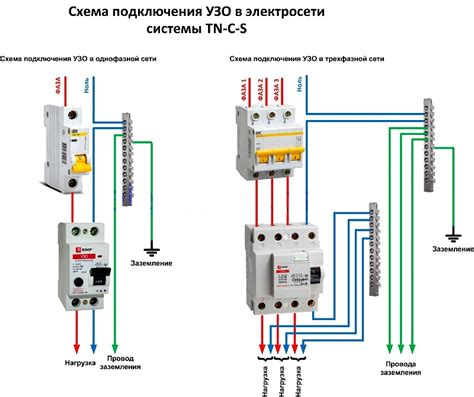

Nuotėkio relės schema
Įžeminimo nuotėkio relės su CBCT prijungimo schema @CircuitInfo
Nuotėkio relių tipai
Pagal konstrukcinius ypatumus NR skirstosi į elektromechanines ir elektronines. Jos skiriasi darbo principu, tačiau svarbiausia yra tai, kad elektroninės relė priklauso nuo maitinančio tinklo įtampos, nes maitinimas būtinas įmontuotai elektroninei schemai. Elektromechaninės NR nuo įtampos nepriklauso, nes ten nėra, ką maitinti. Jei maitinimo tinklas dėl kokių nors priežasčių bus pažeistas (dings nulis ir pan.), elektroninė relė geriausiu atveju atsijungs.
Relių žymėjimas
Kalbant toliau apie skirtumus, mums svarbu kaip žymimos NR. AC - sinusoidinei kintamajai srovei, t.y. Diferencialinė srovė rodo nuotėkio srovę, kuriai esant suveikia NR. 30 mA - buitinis variantas. Suveikia tada kai (žr. 100mA, 300mA - taip vadinamos priešgaisrinės NR. Srovė per didelė, kad būtų aktuali žmogaus gyvybės apsaugai, bet vis tiek naudingas reikalas, jei, tarkim, ūkyje apsaugomos ne visos linijos jautresnėmis NR, tai vieną tokio nominalo verta įrengti ant įvado. Apsaugoti NR visas linijas. Išimtimi gali būti šviesos linijos sausose patalpose.
Kaip veikia nuotėkio relės širdis?
NR širdimi yra srovės transformatorius. Pirminės šio transformatoriaus apvijos - nulio ir fazės laidai. Jei fazių laidų srovių suma lygi nulio srovei, magnetinės srovės atsveria viena kitą ir srovė antrinėse apvijose nesusidaro. Jei fazių srovių suma didesnė nei nulio srovė ir tas skirtumas didesnis nei diferencialinės srovės nominali reikšmė, tuomet antrinėse apvijose atsiranda srovė, kurios pakanka suveikti elektromagnetui, o šis atjungia grandinę.
Elektros nuotėkio požymiai ir ką daryti
Informuojame, kad pastaruoju metu padažnėjo daugiabučių namų gyventojų skambučių dėl juntamo elektros srovės nuotekio prisilietus prie vandentiekio vamzdžių, vandens maišytuvų, gyvatukų, dujinių viryklių bei kitų buitinių elektros prietaisų.
Dažniausios priežastys
- Elektros kabelių, kurie yra prijungti prie daugiabučio namo laiptinės grupinio apskaitos skydo (GAS) nesilaikant elektros įrenginių įrengimo bendrųjų taisyklių (EĮĮBT) reikalavimų.
- Bute nesamo ar netinkamai įrengto įžeminimo.
- Apsaugos nuo elektros srovės nuotekio nebuvimo.
- Buitinių elektros prietaisų gedimų.
Ką daryti pastebėjus nuotėkį?
Jei jums elektra yra tamsus dalykas, jei su elektra paskutinį kartą susipažinote mokyklos fizikos pamokoje, jei neatskiriate kintamos ir pastovios įtampos, jei žodžiai fazė ir nulis jums nieko nesako- prašau nemontuokite elektros įrengimų, lai tą darbą atlieka specialistas.
Žingsniai, kaip patikrinti srovės nuotėkį:
- Išjunkite visus elektros prietaisus: Išjunkite arba ištraukite iš lizdų visus prietaisus, kad tiksliai matytumėte, ar skaitiklis vis dar sukasi.
- Patikrinkite skaitiklio rodmenis: Stebėkite skaitiklį kelioms minutėms, kai visi prietaisai išjungti.
- Raskite pabėgimo tašką: Skaitiklio sukaitymas be apkrovos gali reikšti nuotėkį laiduose arba įrangoje.
- Patikrinkite namo elektros instaliaciją: Nustatykite nuotėkį elektros grandinėse.
- Pasikvieskite specialistą: Jei nuotėkio nepavyko aptikti ar išspręsti savarankiškai, kreipkitės į kvalifikuotą elektriką.
- Svarbu nedelsiant imtis veiksmų, kadangi elektros nuotėkis gali kelti pavojų saugumui ir padidinti sąskaitas.
Įžeminimas ir įnulinimas
Daugelis elektros prietaisų turi metalines detales kurias gali paliesti vartotojas. Veikiant tokiems prietaisams ant metalinių detalių dėl gedimų, schematikos ir konstrukcijos įpatumu, blogos izoliacijos gali atsirasti gyvybiškai pavojngi įtampos potencialai. Kai kada tokie nuotekiai buna nepavojingi ir niekam netrukdo.
Kad išvengti namalonių pojučių ir galimų nelaimingų atsitikimų rekomenduojama tokius prietaisus įžeminti. T.y. nuleisti krūvį į žemę. Tai daroma pajungiant prietaiso korpusą į trečią įvado laidą kuris vadinamas žeme. Tas laidas paprastai žymimas geltonai-žaliai dryžuota izoliacija. Šitas laidas įvadinėse spintose sujungtas su elektros spintos korpusu ir su nuliniu laidu bei (idealus atvejis retai kur beaptinkamas) su įžeminimo konturu. Įžeminimo konturas tai metalinės juostos, vamzdžiu konstrukcijos įkastos į žeme.
Įnulinimą. Tai paprasciausias korpusinio/ įžeminimo laido sujungimas su neutrale arba nuliu. SVARBU: negalima įnulinti pačioje rozetėje, įnulinimas daromas saugiklių spintoje. Padarius įnulinimą pačioje rozetėje atsiranda galimybė, kad skirtingų prietaisų korpusai bus po skirtingu potencialu. Tai vadinamas “ground loop” efektas- paprasčiausiai nulinis laidas turį kažkokią varžą ir atitinkamai kai per jį teka srovė, vyksta įtampos kritimas ir rozetėjė nulis pasidaro nebe nulis. O per įžeminimo laidą , normaliomis sąlygomis, neturi tekėti srovė. Netgi saugiklių spintose kurios nutolusios nuo pagrindinio įvado, nulio ir įžeminimo laidai jungiami į skirtingas kaladėles. Žodžiu, pagal taisykles draudžiama įnulinti rozetėje.
Geras įnulinimas pilnai atstoja įžeminimą beveik visuose gyvenimo atvejuose kol nesusiduriam su vandens sildytuvais, skalbimo masinom ir kitais galingais elektros prietaisais.
DĖMESIO, neskaitykite amerikoniškų 230V aprašymų internete. Ten srovė paduodama truputi kitaip negu europoje ar Lietuvoje. Ten yra 2 fazių su neutrale maitinimas. Mums tinka 110V aprašymai.
Kompiuterių įžeminimas
Kompiuteriai kaip ir visi elektriniai prietaisai turi įvairių detalių prijungtu prie tinklo. Tai visu pirma maitinimo šaltinis. Maitinimo šaltinyje stovi itampos filtras, lygintuvas, kondensatoriai. Jie visi gali sugesti, ypač žinant kad juos gamina atgrubnagiai kiniečiai. Atidarius tokius prietaisus dažnai matosi, kad gamintojas chaltūrina ir dažnai deda detales kurios tam reikalui nepritaikytos (filtrų kondensatoriai) arba iš viso daugelį detalių tiesiog užmiršta įdėti… Per visas detales galimi ir leistini srovės nuotekiai į korpusą. Jie paprastai buna nepavojingi gyvybei ir daugeliu atveju kompiuterio periferijai. Taciau jungiant kelis kompiuterius į tinklą ar jungiant nelabai pritaikytus išorinius įrenginius kartais susidaro sąlygos, kad pazeidžiamas normalus kompiuterio darbas. Tai gali buti paprasciausias kompiuterio užstrigimas, tinklo našumo sumažėjimas arba žymiai fatališkesni dalykai, kaip kompiuterio komponentų gedimai ar gaisrai. Todėl kompiuterius verta įžeminti.
Jei gyvenate/dirbate normaliame name, daugelis rozečių jau turi įžeminimą. Jei nėra, teks truputi padirbėti. Jei gyvenate nuosavame name, arba pastate kur naujoviškai išvedžiotas įvadas ar prieinate prie paskirstymo spintos, jums tereikia prisijungti 3 laidą (būtinai žaliai-geltonos spalvos) prie spintos metalinio korpuso arba specialios metalines kaladėlės ir nusivesti į savo kompo rozetę. Nerekomenduojama nuosavam name jungtis prie vandentiekio ar apšildymo sistemos vamzdžių.
Svarbu užtikrinti elektros saugumą savo namuose. Reguliariai tikrinkite elektros instaliaciją ir, pastebėję bet kokius įtartinus ženklus, nedelsdami kreipkitės į specialistus.
Pavojingi garsai
Viena, jei burzgia ne pirmus metus skaičiuojantis šaldytuvas, visai kas kita - staiga zvimbti ar kitus garsus skleisti pradėję elektros lizdai ar jungikliai.
Elektros automatiniai jungikliai
Elektros automatiniai jungikliai yra skirti apsisaugoti elektros instaliaciją nuo perkrovų ir trumpųjų jungimų. Jei automatinis jungiklis atsijungia įjungus papildomas apkrovas, pirmiausia pamėginkite atjungti vieną ar kelis veikiančius elektros prietaisus. Jei tai nepadeda ar ši problema kartojasi itin dažnai, būtinai konsultuokitės su elektrikais, kurie nustatys atsijungimų priežastis ir pasiūlys problemos sprendimo būdus.
Dūmai izoliacijos kaitimo (degimo) kvapas
Dūmai - šis ženklas apie netvarkingą elektros instaliaciją byloja labai aiškiai. Pastebėjus iš elektros lizdų, jungiklių ar palei grindjuostes kylančius dūmus, skubiai kviesite elektriką. Belaukiant meistro atvykimo iš elektros lizdų išjunkite visus prietaisus, o geriausia ir visai atjunkite elektros maitinimą, ir jokiu būdu nelieskite laidų. Atsiradus atviram degimui, ugnį galima gesinti vandeniu, tik atjungus elektrą (būtina papildomai įsitikinti, kad elektra atjungta).
Privalome suvokti, jog elektros prietaisų remonto darbus turi atlikti profesionalai, kadangi sprendimas remontuoti elektros prietaisus patiems gali iššaukti sunkias elektros traumas ir nudegimus, o kritiniu atveju, gali sukelti net gaisrą.
Pakankamai taikliai parašyta (tikiuosi draudikai nesupyks dėl pacitavimo): „Gyventojai dažnai neįvertina pavojaus, susijusio su elektros įrenginių naudojimu, ir patiria buitines traumas. Analizuodami nelaimių priežastis pastebime, kad didžioji dalis jų kyla dėl netinkamos žmogaus veiklos ar jo abejingumo. Tai reiškia, kad žmonės patys prisišaukia nelaimes neatsargiu, neatsakingu ir neapdairiu elgesiu.
Kaistantys kištukiniai elektros lizdai ar jungikliai
Jei viskas veikia tinkamai, prilietus šiuos elektros įrenginius neturėtume jausti jokio karščio. Tačiau jei pastebite, kad lizdai ar jungikliai kaista ar svyla, o taip pat pamačius bet kokius degimo požymius, skubiai išjunkite elektrą namo ar buto elektros skydelyje arba įvade ir į pagalbą kvieskite elektriką, o atsiradus degimui ir gaisrinę.
Prastai pritvirtinti elektros lizdai ar laidai
Nuo sienų atšokę ar kitaip netvarkingi kištukiniai lizdai gali daryti įtaką ne tik į juos jungiamiems prietaisams, bet ir kelti grėsmę prisiliesti prie neizoliuoto elektros laidininko, dėl ko galima patirti elektros traumą, susiklosčius nepalankioms aplinkybėms ir mirtiną.
Trumpa informacija apie laidų spalvas
Tai tik rekomendacijos. Beja, iliustracijas iš šio posto naudoja viena Lietuvos įmonė savo elektrosaugos kursuose.
