Kamino įrengimo virš stogo reikalavimai

Dūmtraukių montavimas - vienas atsakingiausių pastato statybos etapų. Nesandarūs, blogai įrengti ir iš netinkamų medžiagų pagaminti dūmtraukiai bet kada gali tapti apsinuodijimo ar gaisro priežastimi. Siekiant išvengti dūmtraukio įrengimo problemų, nemažai dėmesio reikėtų skirti teisingam jo montavimui.

Šiame straipsnyje pateikiamos išsamios instrukcijos, kaip tinkamai atlikti kamino apdailą virš stogo. Straipsnyje aptariami įvairūs aspektatai, pradedant nuo bendrų kamino statybos reikalavimų, baigiant specifiniais tvirtinimo ir apdailos metodais. Informacija skirta tiek pradedantiesiems, tiek patyrusiems statybininkams, siekiant užtikrinti saugų ir efektyvų kamino funkcionavimą.

Kaminas ir dūmtraukis - šiais dviem žodžiais apibūdinamas tas pat objektas. Pirmasis - kiek platesnis, nes kaminas gali būti skirtas ir vėdinimui. Net ir statybos metu kaminui dažnai nesuteikiamas deramas dėmesys, nors tvarkingas kaminas būtinas priešgaisriniam saugumui užtikrinti.

Kamino apšiltinimas - svarbus saugumo elementas

Bendrieji kamino statybos reikalavimai

Nuo 2014 metų gegužės 1 d. įsigalioja naujos Šildymo sistemų, naudojančių kietąjį kurą, gaisrinės saugos taisyklės. Jų bus privaloma laikytis ruošiantis projektuoti ir statyti naujus statinius, rekonstruoti statinių dalis arba keisti jų naudojimo paskirtį.

Taip pat statinių remonto metu įrengiant ar keičiant šildymo sistemas, naudojančias kietąjį kurą. Taisyklėse numatyta, kad dūmtraukiai turi būti įrengiami vadovaujantis gamintojo pateikta technine informacija arba statant iš pilnavidurių plytų.

Pilnavidurių plytų, išskyrus molio, dūmtraukiuose taip pat bus privaloma įrengti įdėklus (pamušalus), apsaugančius juos nuo ardančių dervų ir rūgščių kondensatų poveikio. Tuo tarpu metalinių įdėklų segmentai turės būti sujungiami nerūdijančio plieno kniedėmis ar specialiais užraktais.

Ventiliacija

Pastate, kuriame naudojami katilai, būtina įrengti ventiliacijos sistemą. Pagrindinė jos funkcija - pašalinti dūmus iš katilo pakuros ir sukurti tokį slėgį katilo kameroje, kad oras, reikalingas degimui ir ventiliacijai, patektų pro ventiliacijos angas.

Angos lubose ir stoguose

Perėjimo per lubas ir stogus angos turi būti 2-3 cm didesnės nei išoriniai kamino ar ventiliacijos blokelių matmenys. Likusius tarpus reikia sandariai užpildyti mineraline vata. Draudžiama naudoti degias medžiagas, tokias kaip putų polistirenas, sandarinimui.

Keraminių įdėklų paruošimas

Prieš pradedant kamino statybą, kiekvieną keraminį įdėklą reikia patikrinti, siekiant aptikti galimus pažeidimus, atsiradusius transportavimo metu (pvz., nematomi įtrūkimai). Būtina griežtai laikytis montavimo instrukcijoje nurodytų taisyklių.

Kamino pagrindas

Statybos pradžioje pasirūpinkite drėgmei atspariu kamino pagrindo įrengimu. Rekomenduojama įrengti 25 cm aukščio pamatą, kuris užtikrins tinkamą katilo ir kamino sistemos funkcionavimą. Po kaminu reikia įrengti atitinkamo aukščio pamatą, kad neužsikimštų tarpas, paliekamas orui cirkuliuoti.

Kamino montavimo etapai

Dūmtraukį, pro kurį iš šildymo įrenginių šalinami degimo produktai, būtina montuoti vertikalų. Tuo tarpu jungiamieji dūmtakio vamzdžiai turi sudaryti vertikalia kryptimi ne didesnį kaip 90° kampą.

Statant jungiamųjų dūmtakio vamzdžių sieneles iš pilnavidurių molio plytų, jos turėtų būti ne plonesnės kaip 120 mm, iš karščiui atsparaus betono - ne plonesnės kaip 60 mm.

Įrengiant dūmtraukius būtina išlaikyti saugų atstumą nuo dūmtraukio iki degiųjų medžiagų bei tinkamai pasirinkti naudojamas medžiagas.

Pirmasis blokelis

Pirmą blokelį dedame ant mūrijimo skiedinio fundamento. Dūmų angą užpildome betoniniu skiediniu, užtikrinant tikslų išdėstymą vertikaliai ir horizontaliai. Tada ant užlieto pirmo blokelio dedame antrą kamino blokelį ir užliejame jį skiediniu iki maždaug 8 cm (aukštas kondensato rinktuvas) arba 15 cm (žemas kondensato rinktuvas) aukščio. Taip gaunamas apie 33 cm arba 44 cm aukščio kamino pagrindas. Palaukite, kol betono skiedinys sukietės.

Blokelių jungimas

Blokelius jungiame cemento ir kalkių skiediniu, kurio storis turėtų būti 10-15 mm. Į išdėstytą skiedinį dedame kondensato rinktuvą, tinkamai jį derinant (prijungiant prie sistemos kondensato rinktuvo alkūnę).

Skylės pravalai ir revizinėms durelėms

Prieš montuojant kitą blokelį, jame iškerpame skylę, skirtą pravalai ir revizinėms durelėms. Iškirpta skylė visoje savo grandinėje turi būti 2 cm didesnė nei išorinis pravalos rėmas. Į blokelį įdedama mineralinės vatos izoliacija. Izoliacija susideda iš trijų arba keturių 0,33 m ilgio šiferių.

Kamino elementų montavimo tvarka

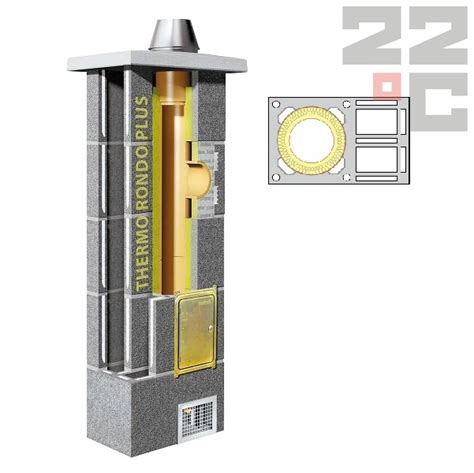

Kaminą reikia montuoti tokia tvarka: pirmiausia blokelis, vėliau - mineralinė vata, o galiausiai - keraminis elementas. Jungiant keraminius vamzdžius, reikia naudoti specialius rūgštims atsparius klijus (naudojimo instrukcija pridedama). Prieš tepant klijus, nuo vamzdžių reikia pašalinti dulkes ir suvilgyti juos drėgna kempine. Optimalus skiedinio sluoksnis - 3 mm.

Trišakio montavimas

Prieš montuojant kitą korpusą su blokais, reikia iškirpti keturkampę angą, skirtą prijungimo trišakiui.

Vamzdžio įvedimas į trišakį

Vamzdis turėtų būti įvestas į trišakį maksimaliai 60 mm gyliu. Tarp vamzdžio ir trišakio išmetamosioms dujoms reikia naudoti dilatacinę jungtį - keraminę karščiui atsparią virvę. Dilatacinė anga turėtų būti nuo 5 iki 10 mm visai kamino grandinei.

Betoninė plokštelė

Montuojama betoninė plokštelė, kuri uždengia kaminą. Baigiant darbus, reikia atsiminti, kad paskutinis keraminis vamzdis yra užbaigtas minimaliai 6 cm virš plokštelės. Dalį deflektoriaus įstatome į keraminio vamzdžio paviršiaus išorę - minimalus gylis 3 cm. Į apatinę deflektoriaus dalį įdedame aukštos temperatūros silikono ir įspaudžiame į vamzdį.

Be to, dilatacija visoje grandinėje tarp keraminio vamzdžio ir betoninės plokštelės arba skardos, dengiančios kaminą, turi būti minimum 5 mm visoje grandinėje.

Keramikiniai kaminai yra ilgaamžiški ir patikimi

Kamino sutvirtinimas virš stogo

Naujosiose Šildymo sistemų, naudojančių kietąjį kurą, gaisrinės saugos taisyklėse numatyta, kad nuo neizoliuoto keraminio, ketaus, betoninio ir metalinio jungiamojo dūmtakio sienelių turi būti išlaikomi ne mažesni kaip 500 mm atstumai iki degių medžiagų statinio konstrukcijų. Atstumas nuo dūmtraukio sienelės išorinio paviršiaus iki statinio degių medžiagų konstrukcijų turi būti ne mažesnis kaip 250 mm.

Aukštis virš stogo

Maksimalus kamino aukštis virš stogo šlaito paviršiaus gali būti 1,5 m. Jeigu kaminas aukštesnis (iki 3,0 m), jį būtina sutvirtinti, tvirtinant armatūrinius strypus įdėklo plytų angose su cemento mišiniu.

Jei kaminai Ø160-200 išsikiša virš stogo daugiau nei rekomenduojama, jų pusiausvyrą galima pasiekti papildomai armuojant. Išmūrykite likusius 2 m kamino (6 blokeliai). Įkiškite armavimo strypus į 4 armavimo kanalus Ø20 (atremkite juos į kaiščius), į strypų galus įsukite sriegius. Sudrėkinkite kanalus vandeniu.

Išmūrykite sekančius 2 m kamino (6 blokeliai). Įkiškite armavimo strypus į 4 kanalus Ø20 ir susukite juos su apatiniais armavimo strypais. Sudrėkinkite kanalus vandeniu. Užpildykite kanalus su strypais skystu cemento skiediniu.

Papildomos konstrukcijos

Jei kaminai Ø14-20 išsikiša virš stogo daugiau nei rekomenduojama, jų pusiausvyrą galima pasiekti naudojant papildomą plieno konstrukciją. Kaminą reikia apdėti 4 kampuotais vamzdžiais 50x50x5 ir suvirinti juos su plokščiais strypais 80×6 kas 1 metras. Kaminą su plieno konstrukcija reikia paremti 2 vietose - viršutinė šoninė atrama stogo gegnėse, apatinė šoninė atrama pastato lubose.

Jei faktinis aukštis H tarp atramos taškų mažesnis nei lentelėje, kamino statika išlaikyta.

Tvirtinimas prie sienos

Jei kaminas įrengiamas prie išorinės pastato sienos, jį reikia tvirtinti prie sienos spaustuvais, pagamintais iš stačiakampio strypo. Spaustuvai tvirtinami prie sienų įsukamais inkarais.

Horizontalus kietumas

Norint užtikrinti kamino horizontalų kietumą perėjimo per stogą aukštyje ir kartu kamino atskyrimą nuo pastato konstrukcijos, reikia jį atitinkamai pritvirtinti prie stogo. Iš kvadratinių arba C formos pjūvio stačiakampių vamzdžių reikia pagaminti plieninį strypą apjuosiantį kaminą (arba kaminus) ir sraigtais pritvirtinti jį prie stogo gegnių. Plieninį strypą reikia tvirtinti po arba virš balkių.

Kamino apdaila

Nemažai bėdų gali kilti netinkamai prijungus įrenginį prie paties dūmtraukio, naudojant karščiui neatsparias sandarinimo medžiagas, sujungimo elementus.

Apdailos medžiagos

Pastatytą kaminą galima išbaigti tinku, plokštelėmis arba klinkerinėmis plytomis.

Mūrijimas plytomis

Apmūrijant kaminą iš išorės plytomis, mūrijimo darbai pradedami nuo perdangos paskutiniojo lygmens arba atraminės surenkamosios gelžbetoninės plokštės, uždėtos po stogo šlaitu ant įdėklo plytų. Perėjimas per stogo perdengimą užsandarinamas mineraline vata ir atitinkamai apskardinamas.

Kamino užbaigimas

Kaminas baigiamas statyti tokiu būdu, kad paskutinysis šamotinis vamzdis (statomas "sausai") išsikištų virš paskutiniosios įdėklo plytos - neįklijuojant tokio vamzdžio. Surenkamas betoninis stogelis uždedamas ant skiedinio, naudoto įdėklo plytų mūrijimui. "Sausai" įstatytą vamzdį išimti iš kamino. Nupjautą vamzdį statyti ant glaisto, po to prispaudžiant įtvirtinti kamino užbaigimo plieninį gaubtą.

Papildoma informacija

Kamino skersmens parinkimas

Grafikai padeda parinkti kamino skersmenį, atsižvelgiant į katilo tipą, jo nominalią galią, ir parinkti efektyvų kamino aukštį. Tik tinkamai nustačius kamino skersmenį katilo (pakuros) atžvilgiu, bus užtikrintas tinkamas jo darbas.

Kamino įdėklo mūrijimas

Kamino įdėklo plytas reikia mūryti su cemento ar cemento - kalkių mišiniu. Atliekant mūrijimo darbus ypatingą dėmesį atkreipti į tai, kad mišinys nepatektų į įdėklo vidų. Siekiant to išvengti, rekomenduojama naudoti skardos šablonus.

Glaisto paruošimas ir naudojimas

Glaistas ruošiamas švariame inde, tiksliai atmatavus (pagal tūrį) 7 dalis glaisto miltelių ir 1 dalį vandens. Maišyti, kol susidarys vienalytė plastiška masė, ir palaikyti nuo 3 iki 5 minučių. Tokiu būdu paruošto glaisto naudojimo laikas - 1 valanda.

Dėmesio! Prieš dedant glaistą, vamzdžio suleidimus nuvalyti ir kempine suvilgyti vandeniu. Glaistą tepti mentele ant suleidimo ir statyti sekantį vamzdį. Sujungus elementus, jų nejudinti. Nuimti glaisto perteklių iš abiejų pusių ir siūlę nutrinti drėgna kempine. Ant vamzdžių sujungimų negali likti sukietėjusio rūgščiai atsparaus glaisto nutekėjimų.

Kamino statybos pradžia

Kaminas pradedamas statyti ant prieš tai paruošto (pagal projektą) pagrindo dedant horizontalią izoliaciją nuo drėgmės. Pirmą kamino įdėklo plytą dėti ant skiedinio ir pilnai užpildyti. Sekančioje (antroje) plytoje išpjaunama anga vėdinimo grotelėms, kurios matmenys: plotis 19cm ir aukštis 16cm.

Dėmesio! Išpjauti gabalėlius iš vatos, tiksliai pritaikant juos prie išsikišančio kontrolinio vamzdžio rėmelio. Po to nuvalyti ir suvilgyti kempine kondensato šalinimo elemento paviršių. Išpjautą vatą įdėti kartu su kontroliniu vamzdžiu. Atitinkamai išpjauti vatą, pritaikant prie pajungimo vamzdžio diametro. Suvilgyti kempine kamine esančio vamzdžio suleidimą, uždėti glaistą ir įdėti vatą kartu su pajungimo vamzdžiu.

Jeigu reikalingas kitas pajungimo vamzdžio ašies aukštis (181cm, 214cm, 247cm ir pan. - kas 33cm), toks aukštis pasiekiamas, montuojant papildomus tiesius vamzdžius ir plytų blokus, turint omeny, kad dėl suleidimų negalima vamzdžių nupjauti. Likusios plytos, vata ir tiesūs vamzdžiai montuojami, laikantis darbo eiliškumo, t.y.

Anga perdangoje

Anga perdangoje, skirta kamino šiluminiam plėtimuisi, turi būti apie 2-3cm didesnė už kamino mūro išorinius matmenis. Esant medinei perdangos konstrukcijai (balkiai, gegnės ir pan.) tarpelis plėtimuisi turi būti mažiausiai 5cm, tokiu atveju atliekami reikiami pakeitimai. Plėtimosi tarpeliai užpildomi mineraline vata.

Gyvenamųjų pastatų ventiliacija

Virtuvėje su išoriniu langu su įrengta dujine virykle rekomenduojamas ventiliuojamo oro debitas - 70 m3/h.

Eksploatacijos sąlygos

Eksploatacijos metu reikia atkreipti dėmesį į betarpišką liepsnų veikimą kamino keraminiam įdėklui prie statymo vietos apšildymo, prie pradėtos šildymo krosnies, prie neatitinkamo rūšies kamino įdėklo be sklendės arba prie krosnies ant dujų, kuri pirmoj savo fazėj neturi steruojamos reguliacijos ištraukimo išmetamųjų dujų nuo kamino gali būti priežasčių susidarymo trūkinėjimų.

Laikinis šildymo prietaisas reikia kuo nuo toliau padėti nuo kamino ir panaudoti reikia ilga prijungimo laidą, eventualiai laidą su didesnių kiekių alkūnių, išeliminuotį galimybės perėjimumo liepsnų į kaminą. Panaudoti atitinkama rūšį katilo, kuris turi būti eksploatuojamas prie optimalios galios. Naudoti reikia tik patvirtintus šaltinius energijos geram stovy, kurie atitinka rūšies keraminio kamino įdėklo. Visiškai prisitaikyt reikia prie teiškylų paduotų per producenta kas liečia skerspjūvi kamino ir galių ir rūšį katilo kuris turi atitikti kamino parametrom.

Dilataciniai tarpai

Sankryžose betoninėse grindyse užlaikoma dilatacija nuo 2 iki 3 cm visoj grandinėj kamino korpuso.

Žinant, jog skirtingos medžiagos turi skirtingą plėtimosi koeficientą, būtina jas parinkti taip, kad koeficientas būtų kiek įmanoma panašesnis. Tada medžiagos plečiasi ir traukiasi vienodai, siūlės lieka sandarios. Priešingu atveju blogėja trauka, per plyšius išmetami dūmai.

Reguliari kamino priežiūra padeda išvengti problemų

Kamino eksploatacija

Prieš pradedant kaminą eksploatuoti, būtina atlikti jo techninį priėmimą, pasirašant protokolą, leidžiantį naudoti kaminą.

Taip pat svarbu nepamiršti jungiamųjų dūmtakių šildymo įrenginiuose įrengti atskiras sklendes. Jeigu šildymo įrenginių degimo produktams šalinti skirtuose jungiamuosiuose vamzdžiuose nėra sklendžių (krosniakaiščių), dūmtraukiuose reikia įrengti ranka valdomas sklendes su ne mažesne kaip 15 mm skersmens kiauryme arba jų plotas turi būti 5 proc.

Montuojant dūmtraukį taip pat svarbu užtikrinti efektyvų ventiliavimo sistemos veikimą. Esant pernelyg intensyviai dūmų traukai, ją sumažinti galima naudojant traukos reguliatorius. Tuo tarpu norint ją padidinti, reikia naudoti tam skirtus mechaninius ventiliatorius, montuojamus dūmtraukių viršuje.

Jeigu pastatuose yra šildymo įrenginiai, tačiau nėra numatytas oro pritekėjimas, draudžiama įrengti vėdinimo sistemą su priverstiniu oro šalinimu. Taip pat kreipti dūmus į vėdinimo kanalus ir dūmų kanaluose įrengti vėdinamąsias groteles, prie jų jungti vėdinimo kanalus.

Besirengiantiems remontuoti šildymo įrenginius ir įsigyjant statybines medžiagas svarbu pasitikslinti, ar jos yra nedegios. Informacijos apie tai visada gali suteikti specialistai ar prekybos konsultantai. Tinkamas statybinių medžiagų pasirinkimas padės išvengti gaisro ar kitų problemų.

Statant kietojo kuro šildymo įrenginius ir dūmtraukius, įrengiamus pastato išorinėse lauko atitvarinėse konstrukcijose reikia naudoti tik nedegias medžiagas.

Gerai traukai užtikrinti būtinas pakankamas kamino aukštis ir skerspjūvis. Dūmtraukio aukštis nuo šildymo įrenginio pakuros apačios iki dūmtraukio viršaus turi būti ne mažesnis kaip 3 m. Tuo tarpu jo skerspjūvis neturi būti mažesnis už šildymo įrenginio degimo produktams šalinti skirto jungiamojo vamzdžio skerspjūvį.

Jeigu keletas šildymo įrenginių prijungti į tą patį dūmtraukį, jo skerspjūvis neturi būti mažesnis už susumuotą šildymo įrenginiams reikalingą skerspjūvių plotą.

Dūmtraukio skerspjūvį reikia parinkti vadovaujantis dūmtraukio skerspjūvio nustatymo lentele, taip pat pagal šildymo įrenginio gamintojo techninius reikalavimus.

Kokio aukščio palikti dūmtraukį, turi būti nustatoma pagal aukščiausią stogą arba to paties ar priblokuoto statinio stogą, esantį mažiau kaip 3 m nuo dūmtraukio.

Jis turi būti užbaigiamas ne žemiau kaip 1 m virš plokščio stogo, ne žemiau kaip 0,5 m virš stogo kraigo arba parapeto, jeigu atstumas tarp dūmtraukio ir kraigo arba parapeto mažesnis kaip 1,5 m. Jeigu atstumas tarp dūmtraukio ir stogo kraigo arba parapeto yra nuo 1,5 iki 3 m, dūmtraukis turi būti įrengiamas ne žemiau kaip stogo kraigas arba parapetas.

Tais atvejais, kai dūmtraukis nuo kraigo yra nutolęs daugiau nei per 3 m, jį svarbu įrengti ne žemiau kaip linija, einanti nuo horizontalios ašies 10° kampu žemyn nuo kraigo. Tuo tarpu esant atstumui horizontalioje projekcijoje nuo dūmtraukio iki lango 3 m arba mažiau, jį rengti ne žemiau kaip 1 m virš varstomo lango.

Turi būti numatyta galimybė dūmtraukius ir ilgesnius kaip 1000 mm jungiamuosius dūmtakius valyti, tam tikslui įrengiant valymo ir apžiūros angas.

Siekiant apsaugoti mūrinius dūmtraukius nuo kritulių, virš jų reikia montuoti lengvai nuimamus stogelius. Jie negali būti įrengti pernelyg žemai ar kitais būdais riboti natūralų dūmų judėjimą. Atstumas nuo dūmtraukio viršaus iki stogelio turi būti ne mažesnis kaip dūmų kanalo skersmuo arba ilgiausioji jo kraštinė.

Mažiausias dūmtraukio aukštis nuo pakuros - 5 metrai, dažniausiai pasitaikantis dūmtraukio aukštis - apie 7-8 metrus.

Visus dūmtraukius svarbu tinkamai prižiūrėti ir nuolat valyti, nes ant sienelių nusėda ir suodžiai, ir dervos, kuriose yra degaus kreozito. Nuo kibirkšties toks kaminas gali užsiliepsnoti. Kilus gaisrui, kamine susidaro net iki +1100 laipsnių karščio.

Kaminai virš degių stogo dangų (nendrių, šiaudų, skiedrų, bituminių čerpių) turėtų būti su kibirkščių gaudikliais.

Štai lentelė, apibendrinanti pagrindinius reikalavimus:

Galima sutaupyti prabangesnei apdailai ar baldams, tačiau įrengiant dūmtraukį taupyti tikrai neverta.
