Tranšėjos kasimas ir įrengimas elektros kabeliams tiesti yra esminė elektros tinklų montavimo dalis, statant privatų gyvenamąjį namą ar kitos paskirties statinį. Elektros įvedimas į sklypą arba seno oro linijos kabelio keitimas į požeminį yra vienas svarbiausių infrastruktūros darbų, su kuriais susiduria naujakuriai ar namus renovuojantys savininkai.
Šiame straipsnyje aptarsime, kaip teisingai įrengti požemines elektros linijas, kokius reikalavimus reikia atitikti ir į ką atkreipti dėmesį, kad elektros tiekimas būtų nepertraukiamas ir saugus.
MB „DAINRANGA“ įrengiamos elektros kabelių tranšėjos paskirtis - nepertraukiamas, stabilus elektros tiekimas gyvenamajam namui, privačioje valdoje statomiems priklausiniams pastatams. Kabelio klojimas turi savo ypatingą specifiką: kabelis tiesiamas tiesiai arba su minimaliais posūkiais.
Kaip apskaičiuoti kabelio dydį | Kabelio dydžio skaičiavimas | Žingsnis po žingsnio
Projektavimas ir Leidimai
Prieš pradedant darbus, svarbu pasirūpinti reikalinga dokumentacija ir leidimais.
Prieš kasant tranšėją, „DAINRANGA“ MB vadovai įsitikina, kad Užsakovas turi būtiną gauti projektą darbams atlikti, kuriame tiksliai nurodyta kabelio tiesimo vieta, gylis ir atstumas nuo kitų inžinerinių tinklų. Pažymėtina, kad privaloma gauti leidimus, jei kabeliai tiesiami viešose ar kitų savininkų valdomose teritorijose.
Lauko įvadui sklypo plane turi būti pažymėta elektros kabelio pravedimo linija.
Tranšėjos Paruošimas
Tranšėjos vietos paruošimas atliekamas, pažymint jėgos kabelio vietą pagal išduotą projektą. Užsitikrinama, kad vietovėje nėra trukdančių objektų, tokių kaip ypač dideli akmenys ar augalų šaknynai. Jėgos kabelių, t.y. elektros tiekimo linijos įrengimas privačioje valdoje - pirminis etapas, prieš pradedant statybos darbus.
Dažniausiai tranšėja numatoma sklypo krašte, palei tvorą, paliekant nuo ribos 2 metrų apsauginę zoną.
Prieš kasant tranšėją, pirmiausia jos vieta pažymima visu ilgio perimetru laikantis šių apsauginių zonų: nuo pastatų bei kitų statinių pamatų ir medžių kamienų atstumas turi būti ne mažiau kaip 2 m, nuo krūmų - 0,75 m.
Kabelio Gylis ir Parametrai
Tranšėjos kasimas elektros kabeliams nutiesti atliekamas, turint reikiamą dokumentaciją, kurioje nurodyti esminiai parametrai: tranšėjos plotis ir gylis turi atitikti LR STR normatyvus.
Paprastai DAINRANGA MB įrengiamos kabelių tranšėjos gylis yra 70-120 cm, tačiau tai gali skirtis pagal kabelių tipą ir naudojimo paskirtį. Kabelis žemėje turi būti klojamas ne mažesniu kaip 0,6 m atstumu nuo statinių pamatų.
Standartiniai gyliai:
- 35 kV įtampos kabeliams - ne mažesnis kaip 1 m.
- Iki 10 kV įtampos kabeliams - 0,7 m.
- Dirbamoje žemėje 0,4-35 kV įtampos kabeliai turi būti tiesiami ne mažesniame kaip 1 m gylyje.
110-400 kV įtampos kabeliai tiesiogiai žemėje (išskyrus sankirtas) neturi būti tiesiami giliau kaip 2 m, o 0,4-35 kV - ne giliau kaip 1,5 m.
Tranšėjos plotis - 0,3-0,4 m.
Pagrindo Paruošimas ir Kabelio Apsauga
Tranšėja turi būti tiesi, su minimaliais posūkiais. Pagrindo paruošimas - atliktas, kai tranšėjos apačioje yra įrengtas 10-15 cm storio smėlio arba žvyro sluoksnis.
Po to tinkamai paruošiami kabelio gyslų galai, kabelis įveriamas į nedegų plastikinį vamzdį ir ištiesiamas tranšėjos perimetro ilgiu pažymėtoje vietoje tokiu atstumu, kad netrukdytų mesti žemes kasant tranšėją. Iš tranšėjos pašalinami stambūs žemės gabalai, dugnas išlyginamas bei padengiamas be jokių priemaišų 10 cm smėlio ar smulkios žemės sluoksniu ir vėl išlyginamas.
Klojant po žeme, kabelis turi būti apsaugotas nuo mechaninio poveikio ir drėgmės. Kabelis negali būti tiesiog užverstas akmenimis ar statybinėmis atliekomis. Jis turi gulėti ant smėlio „pagalvės“ ir būti užpiltas smėlio sluoksniu, kad grunto judėjimas nepažeistų izoliacijos.
Jei klojama keli kabeliai, tarp jų išlaikomas minimalus atstumas, paprastai apie 10 cm. Kabelio apsauga yra užtikrinama, kai ant kabelio užberiama 10-15 cm storio smėlio ar žvyro apsauga. Virš apsauginio sluoksnio dedamas įspėjamasis juostos sluoksnis, nurodantis kabelio vietą (paprastai 30 cm aukščiau nei kabelis).
Užkasant tranšėją, 30-50 cm gylyje virš kabelio, rekomenduojama patiesti apie 20 cm pločio geltoną įspėjamąją polietileno juostą su užrašu „Kabelis“.
Kabelio Tipas ir Parinkimas
Tiesimui po žeme naudojami specialūs kabeliai. Kabelio tipas ir skerspjūvis parenkami pagal numatytą įvadinę galią, kabelis praveriamas per specialų nedegų plastikinį vamzdį.
Rinkoje dominuoja du pagrindiniai tipai: variniai ir aliuminiai kabeliai. Variniai kabeliai pasižymi geresniu elektros laidumu, yra lankstesni ir atsparesni oksidacijai nei aliuminiai. Tačiau jie yra žymiai brangesni.
Klojant žemėje vienfazį elektros įvadą su 3 kW leistinąja naudoti galia nuo įvadinės elektros apskaitos spintos iki patalpose esančio skirstomojo skydelio rekomenduojama rinktis 3 gyslų ne mažesnį kaip 4 kv. mm kabelį.
Vartotojams, kuriems leistinoji galia viršija 10 kW, turi būti įrengiami trifaziai įvadai. 10-28 kW leistinosios naudoti galios trifaziam elektros įvadui rekomenduojama naudoti ne mažesnio kaip 10 kv. mm kabelį.
Jeigu atskirti apšvietimo ir kištukinių lizdų kabeliai, apšvietimui paprastai naudojami trigysliai 1,5 kv.mm skersmens kabeliai, viena gysla tarnauja apsauginiam įžeminimui, kitos dvi - fazė ir nulis. Kištukiniams lizdams paprastai naudojami 2,5 kv.mm kabeliai, kurie atlaiko beveik visų buitinių prietaisų apkrovas.
Tranšėjos Užpylimas
Tranšėjos užpylimas iškastiniu gruntu (dirvožemiu) ar kita tinkama biria medžiaga. Užtikrinama, kad dirvožemyje nėra aštrių akmenų ar kitų objektų, galinčių pažeisti kabelį.
Papildomos Medžiagos ir Reikalavimai
Techniniai reikalavimai numato visą eilę papildomų medžiagų, kurios užtikrina saugumą ir ilgaamžiškumą:
- Techninis vamzdis: Kabelis dažnai veriamas į specialų plastikinį vamzdį (gofrą), ypač po keliais ar įvažiavimais.
- Signalinė juosta: Virš kabelio (apie 30-40 cm atstumu nuo jo) privalo būti paklota ryški įspėjamoji juosta (dažniausiai raudona su užrašu „Kabelis“).
- Smėlio pasluoksnis: Kabelis negali būti tiesiog užverstas akmenimis ar statybinėmis atliekomis. Jis turi gulėti ant smėlio „pagalvės“ ir būti užpiltas smėlio sluoksniu, kad grunto judėjimas nepažeistų izoliacijos.
- Movos ir antgaliai: Kabelio sujungimai, galūnės, sandarinimo medžiagos turi būti aukščiausios kokybės, kad į juos nepatektų drėgmė.
Dokumentacija ir Matavimai
Paklojus kabelį, bet dar neužkasus tranšėjos (arba iškart po užkasimo, jei tai buvo pažymėta), geodezininkas turi užfiksuoti tikslią kabelio vietą koordinačių sistemoje. Be šios nuotraukos objektas nebus pripažintas tinkamu naudoti ir elektros tiekimas nebus pajungtas.
Atlikus visus elektros instaliacijos darbus yra privaloma atlikti varžų matavimus.
Elektros Instaliacija Vidaus Patalpose
Kai uždengtas namo stogas, įstatyti langai ir durys, laikas elektros instaliacijos darbams, kurie vykdomi prieš apdailą. Tačiau prieš tai būtina parengti elektros instaliacijos projektą ar bent planą.

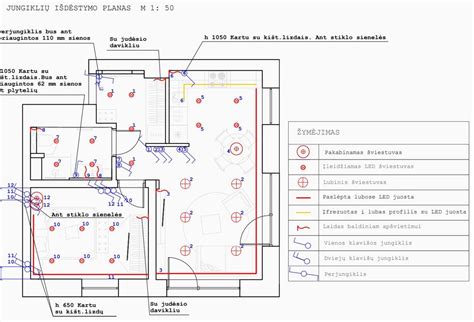

Vidaus elektros instaliacijos projektas rengiamas turint interjero planą, tik taip galima patogiai ir reikiamose vietose numatyti rozetes, jungiklius, perjungiklius. Labai svarbi elektros projekto dalis yra skirstomojo skydelio planas ir jo sukomplektavimas, apsaugos sistemos skydas.
Elektros projektą rengiantis specialistas turi apskaičiuoti apkrovas, sugrupuoti elektros prietaisus ir jų apkrovas, parinkti tinkamus automatinius jungiklius ir srovės nuotėkio reles.
Skirstomasis Skydelis
Skirstomasis skydelis parenkamas pagal elektros prietaisų ir jungiamų laidų, automatinių jungiklių, nuotėkio relių kiekius. Kiekvienam įrenginiui ar jų grupei numatoma reikalingo nominalo apsauga - automatinis jungiklis, kurie turi būti skirstomajame skydelyje. Taip pat skirstomajame skydelyje rekomenduojama sumontuoti vienfazes ir trifazes nuotėkio reles, skirtas apsaugai nuo elektros srovės drėgnose patalpose.
Kabelių Degumo Klasės
Statybos produktų reglamentas (SPR) skirsto kabelius į klases pagal jų skirtingas reakcijas į ugnį gaisro metu. Degumo klasių ženklinimui naudojamos didžiosios raidės A, B, C, D, E, F, mažosios raidės s, d, a ir skaičiai nuo 1 iki 3.
Pagrindinės kabelių degumo klasės:
- Aca - minimaliai reaguoja į ugnį.
- Bca - nepalaikantis degimo - ugnies ir karščio plitimas mažas.
- Cca - nepalaikantis degimo - ugnies ir karščio plitimas vidutinis.
- Dca - nepalaikantis degimo - ugnies plitimas vidutinis.
- Eca - nepalaikantis degimo.
- Fca - palaikantis degimą arba bandymai neatlikti.
Norint degimo metu išvengti dūmų ir HCl druskos rūgšties išsiskyrimo, elektros instaliacijoje primygtinai rekomenduojame atsisakyti kabelių su PVC apvalkalu. Žymiai saugesni yra behalogeniniai kabeliai, kurio apvalkalo sudėtyje nėra chloro.
