Šiame straipsnyje aptarsime laidumo lentelę, įskaitant šilumos laidumo koeficientus, šiluminę varžą ir kitus svarbius parametrus, reikalingus stogų termoizoliacijai ir elektros instaliacijai. Šilumos laidumas - tai medžiagos savybė praleisti šilumą. Šią savybę apibūdina šilumos laidumo koeficientas λ. Atvirkščias dydis šilumos perdavimo koeficientui - šiluminė varža (R) - tai tam tikro storio gaminio gebėjimas priešintis šilumos prasiskverbimui. Realiai medžiagos šiluminis laidumas proporcingas jos storiui.

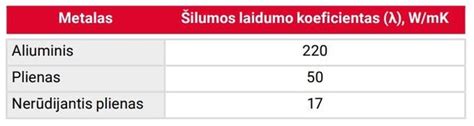

Palietus ranka metalinę durų rankeną atrodo, kad ji yra daug šaltesnė negu medinės durys. Jų temperatūra tikrai vienoda, nes ir duris, ir rankeną supa kambario oras. Kambario oras yra maždaug 20 °C, o mūsų kūno temperatūra 37 °C. Šiltesni kūnai visada perduoda šilumą šaltesniems. Palietus ranka duris ar rankeną, rankos oda netenka šilumos. Kadangi mediena šilumą praleidžia 600 kartų blogiau negu metalas, tai rankos temperatūra išlieka maždaug tokia pati. Palietus metalą, rankos temperatūra staiga nukrinta, mes jaučiame vėsą, nes „nutekėjo“ daug mūsų rankos šilumos.
Stogų termoizoliacija
Stogų termoizoliacinių sluoksnių šiluminės varžos turi būti apskaičiuotos pagal Reglamento šio priedo 7 ir 8 punktų reikalavimus. Apskaičiuojant stogo šiluminę varžą, atsižvelgiama į šiuos parametrus:
- Rsi - stogo vidinio paviršiaus šiluminė varža (m2·K/W)
- Rse - stogo išorinio paviršiaus šiluminė varža (m2·K/W)
- Rg - nevėdinamo oro sluoksnio šiluminė varža (m2·K/W)
- Rq - plono sluoksnio (plėvelės) šiluminė varža (m2·K/W). Imama iš 2.2 lentelės
- R1, R2, ... Rn - atskirų stogo sluoksnių šiluminės varžos (m2·K/W)
- λds - sluoksnyje panaudoto statybos produkto projektinis šilumos laidumo koeficientas (W/(m·K))
Šilumos srauto kryptis horizontali, kai stogo nuolydžio kampas a ³ 60°.
Jei stogo sluoksnyje yra kuris nors iš 2.9 lentelėje išvardytų statybos produktų ir šis sluoksnis sudarytas iš termiškai nevienalyčių medžiagų, pvz., statybos produktas patalpintas tarp plieninių arba medinių karkaso elementų, tokio nevienalyčio sluoksnio projektinis šilumos laidumo koeficientas ld.s (W/(m×K)) turi būti apskaičiuotas įvertinant karkaso elementų įtaką šio sluoksnio šilumos laidumui.
Projektinis mūro sienos šilumos laidumo koeficientas, λds, W (m/K) turi būti vertinamas atsižvelgiant į drėgmės poveikį ir skiedinio siūlių, esančių tarp blokelių, įtaką.
Projektinis šilumos laidumo koeficientas
,,CE" ženklu paženklintiems statybos produktams, išvardytiems 2.5, 2.9 ir 2.10 lentelėse, projektinė šilumos laidumo koeficiento vertė ld.s yra nurodyta lentelėse. Čia pateikiama dalis medžiagų su jų šilumos laidumo koeficientais:
| Eil. Nr. | Medžiagų grupė ir medžiaga | Tankis ρ, kg/m3 | Projektinis šilumos laidumo koeficientas λds , W/(m·K) |
|---|---|---|---|
| 1.1 | Gelžbetonis | 2500 | 2,04 |
| 1.2 | Betonas su žvyro, akmens skalda | 2400 | 2,0 |
| 2.1 | Statybinis smėlis | 1600 | 0,58 |
| 2.2 | Žvyras | 1800 | 0,70 |
| 3.1 | Cemento-smėlio skiedinys | 1800 | 0,96 |
Elektros instaliacija
Elektros kabelių parinkimas pagal galingumą - vienas iš svarbiausių etapų elektros instaliacijos įrengime. Visi dalykai aplink mus turi savo funkcionavimo rėžius ir resursą. Elektros laidai ir kabeliai taip pat turi savo ribas. Negalima bet kokiais laidais pajungti galingo įrenginio prie tinklo.
Pirmiausia pradėkime vadinti dalykus taip kaip jie vadinasi iš tikrųjų. Gysla - atskiras laidininkas. Laidas - gaminys, turintis vieną ar kelias gyslas ir vieną sluoksnį izoliacijos. Viengyslis laidas - vadinamas monolitiniu laidu.
Turbūt jau seniausiai baigėsi tie laikai, kai reikėjo taupyti ant kabelių. Tad vidiniam tinklui, be abejo, renkamės tik varinius kabelius. Tai geresnis laidininkas. Jis lankstesnis ir atsparesnis korozijai. Aliuminis, po sąlyčio su oru, labai greitai oksiduojasi. Po tam tikro laiko susidaro plėvelė, kuri blogai praleidžią srovę, o tai mažina kontakto kokybę. Blogas kontaktas gali būti gaisro priežastimi. Aliuminį tvirtinant sraigtiniais laikikliais (liaudiškai vadinamomis „kaladėlėmis”), pasireiškia dar viena jo savybė - aliuminio slydimas iš po varžto.
Taip pat svarbu žinoti, kad aliumininius laidus ir kabelius negalima jungti tiesiogiai su variniais. Tai viena iš pagrindinių gaisru priežasčių. Grįžtame prie esmės. Kabelių skerspjūvis parenkamas pagal konkretų prietaiso ar prietaisų grupės galingumą. Taip pat svarbu atsižvelgti ir į kabelio ilgį. Kuo ilgesnis kabelis - tuo didesni nuostoliai (prakrenta įtampa). Lentelėse nurodyti galingumai yra rekomenduojami kabelių trasoms ne ilgesnėms kaip 50 metrų. Jeigu planuojate tiesti ilgesnį atstumą - rekomenduoju pasirinkti didesnį skerspjūvį, kad kompensuoti nuostolius.
Kuo skiriasi visi šie laidų tipai?!
Svarbios pastabos
- Nedarykite pagrindinių klaidų pasirinkdami laidininką: laidininku pratekančios srovės dydis nepriklauso nuo įtampos.
- Aliuminio specifinė varža lygi 0,028. Vario specifinė varža lygi 0,017.
- Aliumininius laidus ir kabelius negalima jungti tiesiogiai su variniais.
Pavyzdys trifazio tinklo apkrovai
Pavyzdys galios apskaičiavimui (kai įvadui turime 3F 25A): P= 25 * 1.7320508 * 0.38* 0.90 * 0.92=13.62kW
Pavyzdys kabelio parinkimui: jeigu turime 3F 14kW, tai 3F kabelį parenkame namui, kuriame bus elektrinė viryklė, stacionarus vandens pašildymas, jungiami elektros varikliai: I=14/(1.7320508 * 0.38 * 0.9) = 23.63A, Reikšmės:
- 14 tai 14kW
- 1.7320508 tai kvadratinė šaknis iš 3
- 0.38 tai 3F tinklo įtampa 380V (tarp fazių)
- 0.9 tai galios koeficiantas cos(fi)
pritaikome 4-gyslio kabelio koeficiantą 0.92, gauname 21,74A, kas atitinka 4.0mm2 varinį kabelį.
