Elektros instaliacijos įrengimo taisyklės mediniame name

Elektros instaliacija yra svarbus etapas, užtikrinantis komfortą ir saugumą. Pagrindinis elektros išvedžiojimo darbas yra elektros laidų ir kabelių tiesimas. Tai yra vienas iš pirmųjų elektros instaliacijos etapų, nesvarbu, ar atliekamas elektros išvedžiojimas name, bute, biure, ar pramoninės paskirties objekte. Šiame straipsnyje aptarsime svarbiausius aspektus, susijusius su elektros instaliacija bute, pradedant nuo planavimo ir baigiant saugumo reikalavimais.

Elektros instaliacijos planavimas ir projektavimas

Pats elektros instaliacijos išvedžiojimas skirtingose vietose yra tarsi savaime suprantamas naujos statybos darbų etapas. Ypatingai svarbu iš anksto numatyti, koks bus jungiklių ir rozečių išdėstymas, kur patalpose kas bus - kokios šviestuvų, kištukinių lizdų, jungiklių vietos pastato viduje ir lauke ir kiek jų išvis reikės. Tuomet jau perkami kabeliai, potinkinės ar virštinkinės paskirstymo dėžutės, jungikliai ir rozetės.

Elektros instaliacijos planavimas patalpose, jungiklių ir rozečių tvirtinimo vietų bei lubose įmontuojamo apšvietimo vietų parinkimas - kur kas sudėtingesnis darbas, nei galėtų atrodyti. Skirkite tam reikiamą dėmesį, nesivaržykite konsultuotis su specialistais - juk vėliau, jau atlikus visus darbus, ką nors pakeisti nesugadinant apdailos bus nebeįmanoma. Elektros planas žmonėms atrodo vienas painiausių ir sudėtingiausių, todėl visada patariu, su vaikiška spalvota kreida rankoje ir elektros planu prieš akis, bute ant sienų susižymėti jungiklius ir rozetes.

Pasivaikščiokite po namus, įsivaizduokite, kad spaudžiate jungiklius įjungdami šviesą, įvertinkite kištukinių lizdų kiekį (visada siūlau jų padaryti šiek tiek daugiau, nei manote, kad jums reikia šiuo metu). Pagrindiniai elektros taškai dažniausiai galvos skausmo nekelia: el. lizdai virtuvėje, abipus lovos ar už televizoriaus spintelės yra savaime suprantami, tačiau visada verta įvertinti savo poreikius ir įpročius bei būstą pritaikyti būtent sau. Labai netolimoje ateityje gali prireikti papildomų elektros energijos pajėgumų, ir instaliacijoje verta numatyti šiam atvejui tam tikrą rezervą. Jei to nepadarysite dabar, užsiprogramuosite problemų ateičiai: išvedžioti laidai neatlaikys apkrovų, pradės degti.

Svarbu: Elektros instaliacijos darbai naujajam statiniui prasideda nuo lauko elektros įvado į namą projekto, rengiamo sertifikuotų įmonių pagal ESO išduotas sąlygas. Elektros įvadas yra tarsi arterija, kuria į Jūsų statinį atiteka gyvybiškai svarbi energija. Be jos šiandien jau neįsivaizduojamas gyvenimas - buitis laisvalaikis, pramogos, darbas.

Reikalavimai skirtingoms patalpoms

Elektros instaliacija skirtingose vietose (duše ir vonioje, lauke, mediniame ar karkasiniame name, garaže, bute) reiškia skirtingas saugumo grupes ir yra specifinis darbas. Šiems darbams vidaus elektros projektą rengia elektrotechnikos projektuotojai pagal būtinus saugumo standartus.

Virtuvė

Virtuvė - dažnai tai yra viena ypač svarbi tiek šeimininkių, tiek mėgstančiųjų gaminti maistą jų vyrų „darbo vieta“ namuose. Šiais laikais joje naudojama daug įvairios paskirties elektrinių prietaisų, tad jiems visiems turi užtekti ne tik lizdų, bet ir pajėgumų. Į tai reikia atsižvelgti, projektuojant elektros instaliaciją virtuvėje.

Vonios kambarys

Elektros instaliacija vonioje ar duše reikalauja padidinto dėmesio ir atsakomybės, jai taikomos pačios griežčiausios taisyklės. Čia negali būti neįžemintų elektros lizdų. Vonios ar dušo patalpos yra drėgnos, ir kuo arčiau vandens bet kuris elektros taškas, tuo griežtesni elektros instaliacijos reikalavimai. Tai rūpestis jūsų saugumu.

Ūkiniai pastatai ir lauko erdvės

Ūkinių pastatų bei kitų pagalbinės paskirties pastatai priskiriami aukštesnei patalpų saugumo grupei, nei gyvenamųjų patalpų , tad ir saugumo reikalavimai elektros instaliacijai yra aukštesni. Lauko elektros instaliacija privalo būti vedama kabeliais, turinčiais specialią lauko aplinkos poveikiams skirtą izoliaciją. Būtina numatyti vietas lauko apšvietimui, judesio davikliams, signalizacijai ir, be abejo, lauko sąlygomis skirtiems hermetiškiems kištukiniams lizdams. Jie turi būti patogiai įrengti sklype taip, kad nereikėtų prailginančių laidų ir nekiltų rūpesčių, naudojantis žoliapjove ar kitais elektros prietaisais. Elektros instaliacijos laukui projektas taip pat yra svarbus.

Mediniai ir karkasiniai namai

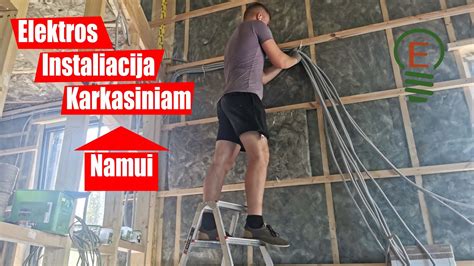

Elektros instaliacija mediniame ar karkasiniame name saugumo požiūriu yra taip pat atsakingas darbas. Visi laidai ir kabeliai, išvedžiojami tiek vertikaliai, tiek horizontaliai, privalo būti su dviguba izoliacija. Vertikaliai išvedžiojami laidai tvirtinami prie sienų, o horizontalūs laidai tiesiami lubose arba grindyse, jei jos nėra aukštos. Elektros instaliacija bute ar name yra ilgalaikė investicija. Čia tikrai netikslinga taupyti kokybės ar - juo labiau - savo pačių saugumo sąskaita.

Elektros instaliacijos ypatumai senos statybos butuose

Skirtingai nei naujai statomuose namuose, remontuojamuose senos statybos būstuose naujai išvedžiojant elektros instaliaciją tenka atsižvelgti į šių būstų ankstesnių projektų specifiką. Mūriniuose statiniuose dažnai tenka iškalti su specialia įranga griovelius tinke ir juose sumontuoti instaliacinius vamzdelius ar lovelius.

Elektros instaliacijos grioveliai iškalami prieš sienų apdailą, o tada grioveliai užtinkuojami ir glaistomi. Lovelius geriau išsyk naudoti platesnius, kad juose būtų laisvos vietos, jei tektų ateityje pravesti papildomus laidus, pvz., silpnasroviams tinklams - interneto, laidinio telefono ryšio, signalizacijos ir kt.

Jei renovuojate senos statybos butą, kuriame elektros instaliacija niekada nebuvo keista, nuoširdžiai rekomenduoju visame bute ją įrengti naujai. Tai - ne vien stiliaus ar patogumo klausimas, kai jungikliai nuleidžiami iš seniau standartu buvusio 1,5 m aukščio į 0,9 m aukštį. Svarbiausia yra tai, kad moderni instaliacija užtikrina jūsų saugumą. Šešiasdešimt metų skaičiuojantys elektros kabeliai - tikrai pasenę, tad jei nusprendėte iš esmės atnaujinti namus, verta išspręsti ir šį klausimą.

Elektros instaliacijos montavimo darbai

Pirmiausia tvarkingas laidų išvedžiojimas ir tvirtinimas, jų patikra, ar tinkamai viskas sujungta, ir tik tada skylių gręžimas, plastikinių dėžučių jungikliams ir rozetėms įmontavimas, jų mechanizmų įdėjimas ir prijungimas, plastmasinės apdailos uždėjimas. Pradėti sienų apdailą, nepatikrinus, ar tinkamai išvedžioti ir sujungti laidai, - didelė rizika. Gali tekti daug ką lupti lauk ir daryti iš naujo, o tai - į balą išmesti pinigai ir veltui iššvaistytas laikas.

Kartu etapais derinami ir sienų apdailos darbai, kad nesuteptume ir nesubraižytume sienų. Patogiai suplanuoti jungikliai ir elektros lizdai, įvairiems gyvenimo scenarijams pritaikytas apšvietimas - vieni svarbiausių aspektų būste! Todėl elektros planui reikėtų skirti tikrai daug dėmesio.

Jungiklių ir rozečių tvirtinimo aukštį numato ES standartai: jungikliai tvirtinami maždaug 90-100 cm aukštyje nuo grindų, rozetės - apie 30 cm aukštyje.

Elektros instaliacijos saugumas

Elektros laidai yra žymimi specialiais žymenimis ir spalvomis ne dėl grožio, o dėl to, kad laidus elektrikas galėtų lengviau atskirti. Kiekvienas laidas yra skirtas eksploatuoti konkrečiomis sąlygomis ir konkrečiais atvejais. Tai yra aprašyta „Elektros įrenginių įrengimo taisyklėse“.

Elektros laidus ir kabelius montuoti privalo specialistai, nes, pirmiausia, mes kalbame apie Jūsų turto ir šeimos saugumą. Elektros instaliacija skirtingose vietose reiškia skirtingas saugumo grupes ir yra specifinis darbas.

Svarbu: Rekomenduojame skirti didelį dėmesį elektros instaliacijai bei senosios atjungimui kadangi 70% gaisrų kyla dėl neteisingos ir reikalavimų neatitinkančios elektros instaliacijos.

Dažnos klaidos ir jų pasekmės

Klaidos užsiimant savarankišku elektros instaliavimu yra dažnos ir gausios, o jų keliamas pavojus - itin didelis. Pavyzdžiui, netyčia rozetėje arba kištuke vietomis sukeisti laidai gali atlikti savo darbą ir tiekti elektros srovę, tačiau prisilietus prie prietaiso, gaunamas elektros smūgis. Net jei instaliacijos klaidos nepasiekia tokių drastiškų mastų, jų taisymas gali gerokai papurtyti jūsų kišenę. Pasitaiko atvejų, kuomet dėl neteisingai atlikto montavimo elektra neveikia, tačiau būsto apdaila jau yra padaryta - tuomet tenka griauti sienas ir tiesti laidus iš naujo.

Įspėjamieji ženklai

Gali būti, jog namuose vis dingstant elektrai ar mirksint apšvietimo sistemoms per daug apie tai negalvojate - juk visiems pasitaiko technologinių nesklandumų. Vis dėlto, šie, rodos, nežymūs požymiai gali signalizuoti žymiai didesnes problemas:

• Keisti garsai. Šį problemų signalizuojantį simptomą galima pritaikyti visoms technologijoms - jei sklinda keisti garsai, prietaisai ir instaliacijos galimai praneša apie problemą.
• Dūmai arba kibirkštys. Akivaizdesnio problemų indikatoriaus turbūt nerasite: iš skydelių, elektros lizdų ar jungiklių sklindantys dūmai ir / ar kibirkštys gero nežada.
• Nuo elektros lizdų sklindanti kaitra. Taip, elektra gali generuoti šilumą, tačiau tai tikrai neturėtų vykti elektros lizduose ar jungikliuose.
• Vis išmušami elektros saugikliai. Jei tai nutinka retkarčiais, nerimauti neverta - saugikliai atlieka savo darbą ir saugo tinklus nuo perkrovų. Vis dėlto, jei tai pasikartoja reguliariai, verta sunerimti ir kviesti specialistą.

Elektros instaliacijos kaina

Elektros instaliacijos kaina priklauso nuo keletos faktorių ir tiksliai gali būti paskaičiuojama vietoje įvertinus darbus, peržiūrėjus projektą (arba jei nėra projekto, tai vietoje išsiaiškinant taškų kiekius ir t.t.). Viskas priklauso nuo poreikio, darbų kiekio, darbų pobūdžio ir pan. Tam, kad paskaičiuoti preliminarią elektros instaliacijos darbų kainą reiktų išsiaiškinti visus Jūsų poreikius, susipažinti su situacija ir tik visa tai įvertinus galimi skaičiavimai.

Nereikėtų pamiršti, kad yra pigiau vieną kartą sumokėti už kokybiškai atliktą darbą, nei nuolatos išlaidauti taisant nekompetentingomis rankomis padarytas klaidas.

Pavyzdys: Namo elektros instaliacijos pakeitimo darbų kaina būtų nuo 1000 eurų + PVM, medžiagų kaina - nuo 500 eurų + PVM. Darbų kaina priklauso nuo elektros instaliacijos taškų ir kitų darbų apimties.

Svarbu: Prieš pradedant darbus, reikia apsvarstyti patalpų apstatymą baldais, elektros įrenginių pozicijas, apšvietimo intensyvumą ir dizainą konkrečiose vietose. Rozetės įstatymas turint tinkamus įrankius yra visai nesudėtingas darbas.

Jungiklių ir rozečių išdėstymas neatsiejamas nuo bendro patalpų išplanavimo bei susietas su elektros laidų išdėstymu. Pirmiausia daromas patalpų, baldų ir buitinės technikos išdėstymo projektas. Tada galime numatyti rozečių ir jungiklių vietas ir pagal tai optimaliai suprojektuoti laidų pravedimą. Drėgnose patalpose esančiai įrangai riekėtų naudoti saugiklius su nuotėkio rele. Ypatingų reikalavimų laidų pravedimui, rozečių ir jungiklių vietos parinkimui nėra. Montavimą reguliuoja „Elektros linijų ir instaliacijos įrengimo taisyklės".

Laidai ir kabeliai montuojami instaliacinėse zonose. Tai daroma tam, kad būtų žinoma, kur eina laidai, kad jie nebūtų pažeisti gręžiant, įsukant laikančiuosius elementus. Horizonatalios instaliacijos zonos plotis turėtų būti 30 cm, vertikaliosios - 20 cm. Apačioje horizontalioji zona prasideda 15 ir 90 cm atstumu nuo grindų, viršuje - 15 cm nuo lubų. Į šias zonas montuojami kištukiniai lizdai, jungikliai ir atšakos dėžutės.

Moduliniai skydeliai (saugiklių dėžė) moderniame name yra gana dideli. Dažnai iš vieno aukšto susiveda dešimtys saugiklių. Praktiškai visų šiuolaikinių kabelių gyslos yra varinės. Variniai kabeliai gali būti lankstūs ir kieti. Skiriasi ir kabelių izoliacija.

Potinkiniams elektros kabeliams pakanka vieno izoliacinio sluoksnio, jie būna plokšti. Mediniame name, medinėje ar kitokioje karkasinėje konstrukcijoje naudojami kelių izoliacijos sluoksnių kabeliai. Vidinis kabelio izoliacijos sluoksnis būna nepalaikantis degimo. Kabelio išlaikomos apkrovos priklauso nuo varinės gyslos skerspjūvio. Jis skaičiuojamas kvadratiniais milimetrais. Privačiame name dažniausiai naudojami 1,5 ir 2,5 kv. mm laidai. 1,5 kv.mm laidai naudojami apšvietimo instaliacijai. Rozetės jungiamos naudojant 2,5 kv.mm laidus.

Tinkuojamoje sienoje laidai tvirtinami prie mūro ir vėliau užtinkuojami. Jau esančiame tinko sluoksnyje išfrezuojami kanalai laidams, laidai pritvirtinami ir užtinkuojami. Kanalai fornuojami tinko vagapjovėmis (frezomis). Modernios frezos turi pajungimą prie dulkių siublio ir darbo metu susidaro minimalus dulkių kiekis.

Taip pat kabeliai gali būti pravesti po grindimis ar išoriniais kabelių kanalais. Gipskartonio konstrukcijoje laidus geriausia pravesti tarpe tarp garo izoliacijos ir gipskartonio. Tai apie 5 cm tarpas, kuriame pravedami laidai ir sudedamos instaliacinės dėžutės nepažeidžiant garo izoliacinės plėvelės. Tai itin svarbu siekiant sandarumo ir aukšto energinio efektyvumo.

Uždėjus gipskartonio plokštes iškišami laidų galai, ant kurių markeriu pažymima jų priklausomybė. Kabelius praveda ne elektros montuotojai, pamirštama pažymėti, kokiam tikslui skirtas kabelis. Elektrikai karkasiniame name prastai izoliuoja laidų išėjimus per garo izoliacinę plėvelę. Taip prarandamas sandarumas, nuo kurio itin daug priklauso energetinis efektyvumas. Dar blogiau, jei elektrikai praveda naujus laidus tiesiogiai pragręždami karkasinę konstrukciją jau uždėjus apdailos plokštes.

Instaliacinės dėžutės montavimas mūre - kruopštumo reikalaujantis darbas. Ertmė, kurioje įstatoma dėžutė, turi būti pilnai užpildyta. Tai ne tik dėl patikimo įtvirtinimo, bet ir dėl sandarumo. Skylėto mūro sienoje padarytos angos gali susisiekti su angomis, išeinančiomis į išorę. Pridėjus prie tokių rozečių anemometrą, matomas padidėjęs patenkančio į vidų oro srautas, jaučiamas pūtimas per rozetes. Meistrai rekomenduoja ertmę sienoje užpildyti gipsinio tinko skiediniu ir tada įstatyti instaliacinę dėžutę.

Gipskartonio sienoje instaliacija daug paprastesnė. Specialios instaliacinės dėžutės gipskartoniui turi prisispaudžiančius ir dėžutę įtvirtinančius sparnelius. Prieš dedant dėžutę išlaužiamos skylės laidams. Tam dėžutėse numatytos specialios zonos su plonesniu plastiku. Garso izoliacijai padidinti daromos specialios dėžutės iš gipskartonio. Pagerinti garso izoliaciją galima įpuškus montavimo putų.

Instaliacinės dėžutės kraštai nesulyginti su siena. Montuojant kelias rozetes ar jungiklius, instaliacinės dėžutės nesudedamos viena linija. Vėliau bus sunkiau sujungti mechanizmus ir pritaikyti apvadus. Nors, jei nėra didelių nukrypimų, tai galima sureguliuti mechanizmų įdėjimo metu. Vienas iš sunkiausių atvejų - instaliacinių dėžučių sumontavimas plytų sienoje.

Po visų paruošiamųjų darbų rozečių montavimas - linksmiausias darbas. Ypač jei naudojami patogūs mechanizmai. Daugybės meistrų pagyrimų susilaukia JUNG produkcija. Didelis JUNG mechanizmų privalumas - tai patikimas laidų griebiklio mechanizmas. Jis patogesnis ir patikimesnis už prisukamą jungimą. Laido jungimas su griebikliu užima 2- 3 kartus mažiau laiko, jis neišsiderina eksploatacijos laikotarpiu.

Laidai, kuriuos naudosime, turi standartinį spalvinį žymėjimą. Ruda spalva žymimas laidas, kuriuo tekės srovė (fazė). Mėlyna spalva žymimas neutralus laidas. Atjungus srovę nukerpamas reikiamo ilgio kabelio galas. Dažniausiai meistrai palieka apie 10- 15 cm kabelio galą. Apie 8-10 cm nuimama pagrindinė kabelio izoliacija. Laidui nuimama 15 mm izoliacijos. Prilaikome tvarkomą laidą ir kiek įspaudus replėmis įzoliaciją ją nutraukiame. Replės turi reguliavimo mechanizmą, kuris leidžia jas pritaikyti skirtingo skersmens laidams.

Laidai įdedami į jungiklio griebiklį. Likę laidai sujungiami ir įstumiami į instaliacinę dėžutę. Šiam darbui labai praverčia ilgasnapės replės. Dedame mechanizmą į dėžutę kiek atlaisvindami įtvirtinančius sparnelius. Naudojant gulsčiuką tiksliai nustatome horizontalią rozetės padėtį. Reguliuojant varžteliai prisukami tiek, kad panaudojus šiek tiek jėgos rozetė pasislinktų, tačiau atleidus negalėtų grįžti į pradinę padėtį. Sureguliavus varžeteliai prisukami tvirtai.

Užmirštama atjungti srovę tvarkant laidus. „Perkandus" laidus, kuriais teka srovė, praktiškai visada sulauksite trumpo sujungimo. O nuimant izoliaciją, gausite per nagus. Ar teka elektros srovė, tikrinama atsuktuvu - srovės indikatoriumi. Patikrinamas tik fazinis laidas.

Jei viską padarėte gerai, su mechanizmo įmontavimu apvadų pritvirtinimas bus juokų darbas. Čia daugiau rūpesčių sukels dizaino parinkimas. Ypač, jei renkatės JUNG kištukinius lizdus ir jungiklius. Ne dėl to, kad nėra iš ko rinktis, o dėl to, kad pasiūla tokia didelė, viskas taip patrauklu, kad sunku išsirinkti. Galima rinktis tos pačios spalvos apvadą ir jungiklio klavišus. Galima derinti skirtingų spalvų apvadus ir jungiklio klavišus. Amžina klasika - balti apvadai ir baltas didelis jungiklio klavišas. JUNG pasiūlė paplonintą apvado dizainą, todėl jungiklis atrodo daug elegantiškiau.

Jungikliai nederinami prie interjero. Nežiūrint į jų užimamą mažą plotą, jie gali tapti ryškiu interjero akcentu. Jungiklis itin dažnai naudojamas mechanizmas, nereiktų jiems taupyti. Pigūs jungikliai ilgainiui keičia spalvą dėl UV spindulių poveikio. Šviesioje svetainėje balti jungikliai pasidaro geltoni, o vonios kambaryje atrodo tarsi būtų iš kitos kolekcijos. Sugedus jungikliui, naujas, net ir tos pačios spalvos jungiklis išsiskiria iš kitų.
