Nulinio Laido Izoliacijos Spalva: Svarbi Informacija Elektros Instaliacijai

Vienfazius ir trifazius elektros tinklus lengviau įrengti, jei laidai tiesiami įvairiaspalviais laidais. Skirtingų spalvų kabelių gamyba sumažina darbo sudėtingumą. Spalvinius kodus galima papildyti raidiniais kodais: L (angl. Line - linija, fazė), N (angl. Neutral - neutralus, nulinis), PE (angl. Protective Earth - apsauginis įžeminimas).

Šiame straipsnyje aptarsime elektros instaliacijos laidų spalvų reikšmes, jų svarbą saugumui, taip pat pateiksime patarimų, kaip teisingai pasirinkti ir montuoti elektros laidus.

Elektros laidų spalvų žymėjimas

Elektros Instaliacijos Pagrindai

Elektros instaliacija - vienas svarbiausių namo, sodo namo ar modulinio namelio įrengimo etapų. Tinkamai suplanuoti elektros instaliacijos laidai, rozečių ir jungiklių vietos bei apšvietimo taškai leidžia užtikrinti saugų ir patogų elektros naudojimą. Elektros instaliacijos planavimas turi būti atliekamas dar prieš pradedant vidaus apdailos darbus.

Svarbiausia instaliacinių kabelių paskirtis - ne tik perduoti energiją, bet ir užtikrinti, kad tai būtų daroma saugiai ir efektyviai. Tinkamai parinkti ir sumontuoti elektros laidai apsaugo nuo įtampos kritimo, sumažina energijos nuostolius ir elektros pavojaus riziką, todėl jie yra visų elektros grandinių funkcionalumo ir saugumo pagrindas.

Pagrindinės Elektros Instaliacijos Taisyklės

Tiesiant elektros instaliaciją, būtina laikytis šių pagrindinių taisyklių:

• Laidų tiesimas: vengti tiesimo tarp atskirų taškų trumpiausiu įmanomu keliu jų tiksliai neaprašant. Tai gali sutaupyti laiko ir laidų, bet tik iki pirmo taisymo ar namo remonto.
• Gyslų spalvos: spalvų kodų, nustatytų instaliacijos elementams, taikymas yra absoliučiai būtinas!
• Ženklinimas: aiškiai aprašyti saugikliai ir skirstomojo skydo laidai. Avarijos atveju be trukdžių surasite sugedusią dalį ir be problemų ją atjungsite.

Laidų ir Kabelių Pasirinkimas

Tinkamai pasirinkus laidus ir kabelius, galima išvengti daugelio nelaimių. Laidai gaminami su izoliacija, galinčia atlaikyti 380, 660 ir 3000 V kintančią įtampą. Laidai, kurie tiesiami tokiose vietose, kur yra didesnė jų mechaninio pažeidimo rizika, papildomai apipinami plienine cinkuota viela.

Kabelio Pasirinkimas

Kai norima atvesti elektrą iki pastato, bet nesinori darkyti vaizdo kabančiais laidais, reikalingas kabelis. Pirmiausiai reikia nuspręsti, kas bus elektrifikuojama, nes drėgnai vietai ar dirbamai žemiai keliami visiškai kitokie reikalavimai negu sausai vietai ar pievelei. Aišku, abiem atvejais reikės kabelio.

Kabelių izoliaciją galintys pažeisti veiksniai. Kai kas painioja kabelio izoliaciją su išoriniu apvalkalu. Kabelio izoliacija - tai medžiaga, kuria dengiami kabelio laidininkai arba gyslos. Išorinis apvalkalas - danga esanti virš kitų kabelio dangų, sauganti kabelį nuo drėgmės ir mechaninių pažeidimų.

Išorinės kabelių dangos gali būti guminės, polivinilchloridinės (PVC), polietileninės (PE), behalogeniai mišiniai (HF) arba kitų plastiko rūšių. Statybinių instaliacinių kabelių išorinė PE dangos izoliacija yra pritaikyta standartinėms situacijoms.

Varis ar Aliuminis?

Varis būtų geriau už aliuminį. Jis - geresnis laidininkas, lankstesnis ir atsparesnis korozijai. Aliuminis, po sąlyčio su oru, greitai oksiduojasi, susidaro plėvelė, kuri blogai praleidžią srovę, o tai silpnina kontaktą. Vieta, kur blogas kontaktas, kais, kibirkščiuos, daugiau oksiduosis ir tai gali būti gaisro priežastimi.

Vartotojams ir užsakovams žinotina, jog aliuminio laidininkų amžius dėl žemesnės lydimosi temperatūros arba įkaitimo ir trapumo yra trumpesnis, aliuminis mažiau atsparus vibracijai, įtrūkimams ir lūžiams. Varinių gyslų laidumas didesnis, tokiam pat laidumui užtikrinti reikalingas mažesnis laidų skerspjūvis nei aliuminio, variniai laidininkai ilgaamžiškesni ir elastingesni, lankstesni, kas kabeliui žemėje gali būti svarbu.

Pasirinkimas tarp aliuminio ir vario laidininkų dažniausiai priklauso nuo kabelio ilgio, aliuminio kabeliai yra pigesni.

Laidų Skerspjūvio Apskaičiavimas

Aliumininiams laidams tai 5 A 1 mm², variniams - 8 A 1mm². Pvz., jei turite 5 kW galingumo boilerį, jį reiktų jungti laidu, skirtu ne mažesnei kaip 25 A srovei, o varinio laido skerspjūvis turėtų būti ne mažesnis kaip 3,2 mm². Jei bus naudojamas aliumininis laidas, jo skerspjūvis turi būti didesnis negu varinio, nes pralaidumas siekia tik maždaug 62 proc. varinio laido pralaidumo. Pvz., jei reikia 2,5 mm² varinio laido, tai aliumininio reikės 4 mm².

Šiaip jau kabelį reiktų imti didesnio skersmens, nes gali būti, kad teks prijungti dar ką nors. Taip pat reikia išsiaiškinti, ar laido skersmuo suderinamas su faktine maksimalia apkrova, su šalia skaitiklio esančiais saugikliais ar automatiniu jungikliu. Jokiu būdu kabelio ilgalaikė srovė negali būti mažesnė už apsaugos aparatūros arkirtos(išjungimo) srovę.

Kabelio Markė

Kabelio (laido) markė - raidinis žymėjimas, nurodantis elektrai laidžios gyslos medžiagą, izoliaciją, lankstumo lygį ir apsauginės dangos konstrukciją. Svarbiausiai - kabelį pirkti su atsarga.

Pagal atlikimo būdą instaliacija gali būti atvira arba paslėpta. Pastaroji dalinama į dvi grupes. Vamzdžiuose esančius laidus prireikus paprasčiau pakeisti. Sausose patalpose paslėpta instaliacija gali būti vamzdžiuose, uždarose dėžėse, kanaluose arba naudojant specialius laidus. Drėgnose patalpose - vamzdžiuose, uždarose dėžėse arba naudojat specialius laidus.

Laidų Spalvos ir Jų Reikšmė

Instaliaciniame kabelyje esančių laidų spalvos ne veltui yra skirtingos: jos padeda nustatyti kiekvieno laido paskirtį ir funkciją, laikantis standartų, padedančių išvengti laidų sujungimo klaidų ir užtikrinti saugumą.

Pagal HD 308 Europos standarto reikalavimus, 3-jų laidų instaliaciniame kabelyje esančių laidų spalvos reiškia:

• Žaliai geltona - įžeminimo laidas
• Mėlyna - darbinis (nulinis) laidas
• Rudas, baltas, juodas, raudonas arba violetinis - fazinis laidas

Kai kuriose sistemose, ypač sudėtingose elektros grandinėse ar kelių fazių sistemose, papildomiems laidams su įtampa žymėti gali būti naudojamos kitos spalvos, pavyzdžiui, geltona.

Laidų spalvų reikšmės elektros instaliacijoje

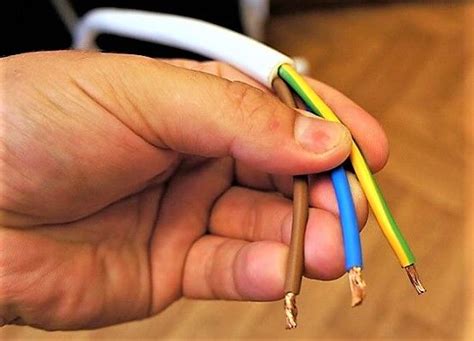

Vienfazių kabelių fazinio laidininko izoliacija žymima ruda, raudona arba juoda spalva, nulinis laidininkas - mėlyna spalva. Trifazio kabelio laidininkai žymimi: 1 fazė (L1) - ruda spalva, 2 (L2) - juoda, 3 (L3) - pilka, nulinis - mėlyna, įžeminimas - geltonai žalia arba žaliai geltona.

Nuolatinės srovės grandinėse prie teigiamo poliaus prijungtus laidininkus įprasta žymėti raudona spalva, o prie neigiamo poliaus - juoda arba mėlyna. Automobilių elektros instaliacijai būdinga tai, kad jos grandinės, kuriose yra teigiama įtampa, yra raudonos arba raudonų atspalvių (rausvos, oranžinės), o grandinės, prijungtos prie įžeminimo, yra juodos.

Elektrotechniniai Vamzdžiai ir Kanalai

Elektrotechniniai vamzdžiai ir kanalai skirti laidų apsaugai nuo mechaninių poveikių ir pažeidimų bei laidų izoliacijos apsaugai nuo neigiamo aplinkos ir atmosferos poveikio.

Reikiamo vamzdžio skersmuo priklauso nuo jame tiesiamo laidų kiekio ir jų skersmens.

Lauko salygomis reikėtų, kad šis rodiklis būtų ne mažesnis nei 450 N/5 cm, bet tai priklauso nuo kabelio vietos ir galimų apkrovų - gali reikėti ir didesnio atsparumo. Po važiuojamąja dalimi naudojamas 750 N/5 cm vamzdis.

Elektrotechninės Grindjuostės

Elektrotechninės grindjuostės išsaugo estetišką interjero vaizdą bei, skirtingai nuo sieninių kabelių kanalų, padeda sutaupyti daug naudingo patalpos ploto.

Požeminiai Kabeliai

Požeminis elektros energijos kabelis yra saugesnis ir patikimesnis energijos perdavimo būdas nei oro linijos, kurias dažnai pažeidžia gamtos stichijos. Be to, urbanizuotoje teritorijoje požeminiai kabeliai netrukdo kelių tiesimui, statybai, vizualiai nematomi ir negadina kraštovaizdžio.

Kabelio gylis po žeme priklauso nuo kabelio įtampos, jo tiesimo vietos. 6-10 kV įtampos kabelio įvadui į pastatą iki 5 m ilgio atstumu tranšėjos gylis privalo būti ne mažesnis kaip 0,5 m. Po gatve ar keliu iki 35 kV įtampos kabeliai turi būti tiesiami ne mažesniame gylyje nei reglamentuoja kelių techniniai reglamentai (dažniausiai tai 1,5 m). 110-400 kV įtampos kabeliams turi būti ne mažesnis kaip 1,5 m.

Iškasus numatyto gylio tranšėją, jos dugne supilamas smėlio sluoksnis, kuris apsaugo kabelį nuo įmirkimo, jei gruntas drėgnas. Paklotas kabelis užpilamas maždaug 10 cm storio smėlio sluoksniu. Jeigu į tą pačią tranšėją reikia pakloti kelias kabelių linijas, siekiant sumažinti įkaitimo poveikį, tarp jų paliekamas apie 30 cm tarpas.

Kabelio Skerspjūvis Požeminiam Kabeliui

Individualiam 160 kv. m namui, kurio leistinoji galia yra 10 kW, reikalingas bent 5 gyslų 4 mm² vario kabelis. Tačiau, atsižvelgiant į galimą nesinchroninę vienfazę apkrovą, įtampos kritimus dėl varžos ir kabelio ilgio, rekomenduojama naudoti šiek tiek didesnio skersmens kabelius. Pagal aukščiau apskaičiuotą leistinąją galią, tai galėtų būti 5 gyslų 6 mm² varinis kabelis.

Svarbu atkreipti dėmesį į kabelio elektrinę varžą, nes nuo jos priklauso leidžiama srovė. Kuo šiltesnė yra aplinka aplink kabelį, tuo mažiau jį galima apkrauti ir atvirkščiai - gerai aušinamų kabelių apkrova gali būti žymiai didesnė. Pavyzdžiui, sausame smėlyje ir drėgnoje dirvoje įrengto kabelio maksimalios apkrovos srovės skirtumas gali būti beveik dvigubas.

Kabelių Skerspjūvių ir Srovės Priklausomybės Lentelė

Šaltinis: Elektros linijų ir instaliacijos įrengimo taisyklės

Dažniausiai Pasitaikančios Klaidos Tiesiant Elektros Laidą

Tiesiant elektros laidus verta laikytis kelių taisyklių, kurios padės tai padaryti teisingai, o visų pirma pasirūpins mūsų saugumu.

• Pirma: laidų tiesimas tarp paskirų taškų trumpiausiu įmanomu keliu jų tiksliai neaprašant.
• Antra: neatsižvelgėme į gyslų spalvas. Spalvų kodų, nustatytų instaliacijos elementams, taikymas yra absoliučiai būtinas!
• Trečia: nepažymėti saugikliai ir skirstomojo skydo laidai.
