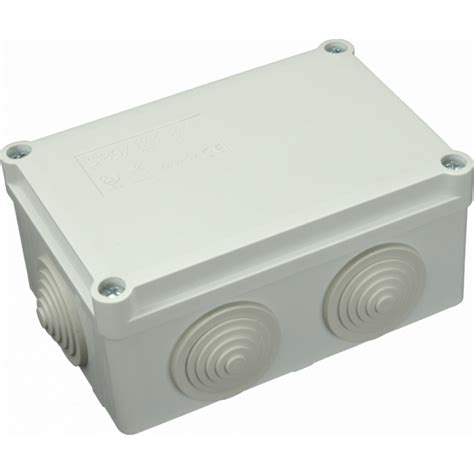

Rąstiniams namams elektros instaliacija turi būti įrengiama itin kruopščiai, atsižvelgiant į medienos savybes ir galimą jos judėjimą. Vienas svarbiausių etapų - paskirstymo dėžutės montavimas. Šiame straipsnyje aptarsime pagrindinius dalykus, kuriuos reikia žinoti, norint tinkamai įrengti paskirstymo dėžutę rąstiniame name, užtikrinant saugumą ir patikimumą.
Elektros instaliacijos ypatumai rąstiniuose namuose
Elektros instaliacija ant degių paviršių turėtų būti montuojama nedegiais kabeliais (pvz. HDGs, NHXH ar pan. markės), kurie būtų įverti į mechaninę apsaugą užtikrinančius instaliacinius vamzdžius (rekomenduotina nedegius). Laidai plastikiniuose gofruotuose vamzdeliuose sudėti tarp polistireno lakštų juo šiltintoje sienoje nėra geras sprendimas. Jeigu elektros instaliacija yra montuojama mediniuose, karkasiniuose namuose arba kitokiais degiais paviršiais, tuomet tokią elektros instaliaciją papildomai rekomenduotina jungti per nuotėkio relę, kuri tuo pačiu atliks papildomą priešgaisrinės apsaugos funkciją.
Kad ši apsauga būtų efektyvi absoliučiai visi kabeliai (ir visos atšakos), kurie yra prijungti prie srovės nuotėkio relės turi turėti apsauginio įžeminimo ("PE") laidininką, kuris turi būti prijungtas prie skirstomojo skydelio apsauginio įžeminimo kontaktų. Pagrindinė apsauginio įžeminimo laidininko elektros instaliacijoje paskirtis yra apsaugoti elektros įrenginių naudotoją nuo prisilietimo įtampos, kuri dėl įrenginio gedimo gali netikėtai atsirasti įrenginio korpuse, o kaip papildoma yra priešgaisrinė funkcija, kuri yra aprašyta aukščiau.
Naudojant nuotėkio reles apšvietimui, rekomenduotina naudoti bent keletą, tuomet dėl gedimo atsijungus apšvietimui vienose patalpose, liks neatjungtas kitų patalpų apšvietimas. Ši sąlyga yra būtina tuo atveju, kuomet kurioje nors prijungtų prie nuotėkio relės kabelių vietoje, esant pablogėjusiam kontaktui, pradėjus kaisti kabeliams atsiras natūralus srovės nutekėjimas į apsauginio įžeminimo laidininką ir nuotėkio relė suveiks dėl atsiradusio fazinių ir nulinio laidininkų srovių skirtumo.
Saugos reikalavimai
Visiems standartiniams buitiniams 16A 230V kištukiniams lizdams, kurie yra prijungti 3×2,5 mm² kabeliu yra tinkamas tiek C16A, tiek B16A automatinis jungiklis. Lietuvos sąlygomis vienfazio tinklo elektros instaliacijoje pakanka ir vienpolio įvadinio automatinio jungiklio (atitinkamai trifaziame - tripolio), kadangi nulinis laidininkas AB ESO elektros apskaitos skyde yra įžemintas, todėl papildomas nulinio laidininko atjungimas neturi praktinės naudos, o tik yra papildomas judantis kontaktas, kuris sąlyginai didina nulinio kontaktinio sujungimo patikimumo riziką ir sąlyginai mažina elektros energijos tiekimo patikimumą.
B16A perkrovos srovė yra mažesnė, tad suveiks greičiau, tačiau buityje skirtumo praktiškai nepasijusite, nes trumpojo jungimo atveju abiejų tipų automatinių jungiklių suveikimo srovės vienodos. Srovės nuotėkio relės (kitaip dar vadinama skirtuminių srovių apsauga) fazinis ir nulinis laidininkai yra jungiami taip kaip yra numatęs to konkretaus įrenginio gamintojas. Nuotėkio relė skirstomajame skydelyje yra jungiama taip kaip yra patogiau jos montavimo metu: jeigu "L" ir "N" įėjimas iš viršaus, tuomet išėjimas bus apačioje arba atvirkščiai.
Jeigu planuojama jungti keletą atskirų kabelių prie atskirų automatinių jungiklių ir šią grupę automatinių jungiklių reikia prijungti prie srovės nuotėkio relės, tuomet atitinkamai nuosekliai sujungus visą reikalingą schemą tos kabelių grupės turės ir papildomą apsaugą nuo prisilietimo įtampos įrenginio korpuse. Tik reikėtų prisiminti, kad kurioje nors vienoje vietoje atsiradus gedimui ir suveikus nuotėkio relei, vienu metu bus atjungtos visos kabelių grupės, kurios buvo prijungtos prie šios nuotėkio relės.
Medžiagų pasirinkimas
Svarbu pasirinkti tinkamas medžiagas: nedegius kabelius, gofruotus vamzdelius ir pačią paskirstymo dėžutę, atsparią drėgmei ir mechaniniams pažeidimams. Visiems standartiniams buitiniams 16A 230V kištukiniams lizdams, kurie yra prijungti 3×2,5 mm² kabeliu yra tinkamas tiek C16A, tiek B16A automatinis jungiklis. B16A perkrovos srovė yra mažesnė, tad suveiks greičiau, tačiau buityje skirtumo praktiškai nepasijusite, nes trumpojo jungimo atveju abiejų tipų automatinių jungiklių suveikimo srovės vienodos.
Namų sąlygomis tiks C1 tipo automatinis jungiklis. Jeigu bus jungiamos elektrinių lempučių girliandos su įtampą žeminančiais maitinimo šaltiniais, tuomet reikėtų rinktis bent kiek didesnį jungiklį, pavyzdžiui C2, kad girliandų įjungimo metu, esant didesnėms "paleidimo" srovėms, pastarasis neatsijungtų. Taip pat rekomenduotina atkreipti dėmesį, kad 0,5 mm2 gyslos skerspjūvio ploto kabelis neturėtų būti kelių šimtų metrų ilgio, nes dėl sąlyginai didelės vidinės varžos bus mažos trumpojo jungimo srovės, todėl esant avariniam rėžimui gali nesuveikti ir C1 automatinis jungiklis. Tačiau srovės nuotėkio relės panaudojimas bus efektyvus, jeigu bus naudojamos girliandos su įtampą žeminančiais maitinimo šaltiniais.
Montavimo procesas
Prieš pradedant montavimo darbus, būtina atjungti elektros srovę. Paskirstymo dėžutė turi būti tvirtai pritvirtinta prie sienos, o kabeliai - įvesti per specialias angas, užtikrinant sandarumą. Visi laidų sujungimai turi būti atlikti kokybiškai, naudojant specialias jungtis arba gnybtus. Atliekame santechnikos prietaisų montavimo ir remonto darbus: Montuojame Kliento pasirinktas medžiagas padedame išsirinkti nuperkame medžiagas reikalingas darbui Esame Greitai ir Kokybiškai dirbantys meistrai Garantuojame už savo atliktus darbus! Taipat atliekame ir GRIOVIMO darbus Kaune ir Jonavoje!
Paskirstymo dėžutės montavimas rąstiniame name reikalauja specialių žinių ir įgūdžių. Jei nesate tikri, ar galite patys atlikti šiuos darbus, geriau kreiptis į kvalifikuotą elektriką. Visą Parą Avarinis Remontas. Elektros Remonto Darbai.
Kabelių poravimas
Jeigu situacija verčia, tuomet kabeliai yra poruojami, tačiau abu suporuotų kabelių galai turi būti prijungti prie tų pačių automatinių jungiklių kontaktų. Jeigu tai bus trifazė jungtis, tuomet papildomai reikia sumontuoti apsauginio įžeminimo "PE" laidininką. Kabelių poravimas Ar bus labai blogai, jei varinį monolitinį kabelį 4*4 mm2 suporuoti po dvi gyslas ir tada bus 2*8 mm2? Atstumas apie 2 metrai (tarpusavį sujungti du skydelius).
Įvadinio automatinio jungiklio parinkimas
Elektros kabelio 3×4 mm² ilgalaikė srovė klojant žemėje yra iki 38 A arba iki 8 kW aktyvinė apkrova, tačiau reikėtų atsižvelgti į tai, kad kabelio skerspjūvis turi būti didesnis, jeigu kabelio ilgis yra 50-100 ar daugiau metrų. Tai užtikrintų mažesnius įtampos nuostolius ir didesnes trumpojo jungimo sroves, o tuo pačiu efektyvesnį automatinių jungiklių darbą. Šiam kabeliui apsaugoti rekomenduočiau naudoti C25 įvadinį automatinį jungiklį, o esant būtinybei ne didesnį kaip C32 A. Tokiu būdu būtų išlaikytas ir selektyvumas - esant perkrovos srovei pirmiausia suveiktų C25 arba C32 ir tik po to įvadinis C40.
Automatinio jungiklio parinkimas
Tokio kabelio ilgalaikė srovė apie 7 A arba iki 1,5 kW, priklausomai nuo eksploatavimo sąlygų. Jeigu bus jungiamos elektrinių lempučių girliandos su įtampą žeminančiais maitinimo šaltiniais, tuomet reikėtų rinktis bent kiek didesnį jungiklį, pavyzdžiui C2, kad girliandų įjungimo metu, esant didesnėms "paleidimo" srovėms, pastarasis neatsijungtų. Tačiau srovės nuotėkio relės panaudojimas bus efektyvus, jeigu bus naudojamos girliandos su įtampą žeminančiais maitinimo šaltiniais. Kokio nominalo automatinį jungiklį reikėtų naudoti 0,5 mm2 variniam daugiagysliam kabeliui? C1, C2 ar B4? Bus jungiamos kalėdinės lauko girliandos. Žinoma bus siūloma tiesti 1,5 mm2, bet galia sieks vos +-100 w. Ar girliandoms galima jungti nuotekio rėlę (vis tiek laukas, drėgmė)? Kokią galią vatais galima jungti šiuo kabeliu?
Taip pat rekomenduotina atkreipti dėmesį, kad 0,5 mm2 gyslos skerspjūvio ploto kabelis neturėtų būti kelių šimtų metrų ilgio, nes dėl sąlyginai didelės vidinės varžos bus mažos trumpojo jungimo srovės, todėl esant avariniam rėžimui gali nesuveikti ir C1 automatinis jungiklis. Namų sąlygomis tiks C1 tipo automatinis jungiklis.
