Šis straipsnis skirtas aptarti pagrindinius higienos ir šildymo reikalavimus, taikomus projektuojant ir įrengiant paslaugų paskirties pastatus Lietuvoje. Šie reikalavimai yra nustatyti siekiant užtikrinti tinkamą mikroklimatą, oro kokybę ir saugumą pastatų viduje.
Reglamentavimo Pagrindai
Pagrindiniai reikalavimai ŠV ir OK sistemoms projektuoti ir įrengti yra išdėstyti 2005 m. birželio 9 d. įsakyme. Šis statybos techninis reglamentas (toliau - Reglamentas) taikomas projektuojant ir įrengiant pastatų ir inžinerinių statinių patalpų šildymo, vėdinimo ir oro kondicionavimo (ŠV ir OK) sistemas, išskyrus mažos (lauko sienų šilumos inercijos koeficientas D < 1,5) ir ypač didelės (lauko sienų šilumos inercijos koeficientas D > 7) šilumos inercijos atitvarų pastatus ir inžinerinių statinių patalpas, taip pat pastatus ir inžinerinius statinius, susijusius su radioaktyviųjų ir sprogstamųjų medžiagų vartojimu ir gamyba, technologines sistemas ir įrengimus.
Reglamentas remiasi šiais teisės aktais:
- Lietuvos Respublikos statybos įstatymu.
- Lietuvos Respublikos šilumos ūkio įstatymu.
- Lietuvos Respublikos teritorijų planavimo įstatymu.
- Statybos techniniais reglamentais (STR).
- Higienos normomis (HN).
- Lietuvos standartais (LST EN).
- Statybos taisyklėmis (ST).
Pagrindinės Sąvokos
Svarbu suprasti keletą pagrindinių sąvokų, susijusių su šildymo ir higienos reikalavimais:
- Jaučiamoji oro kokybė - subjektyvus oro kokybės pojūtis.
- Natūraliai apšviestos patalpos - patalpos, kurios apšviečiamos per išorinėse atitvarose esančias angas.
- Oro užtvara - į patalpą plūstančio lauko oro sulaikymo įranga vėdinimo sistemos pučiamu oru.
- Veiklos zona - patalpos dalis, skirta normaliai veiklai ir kurioje turi būti palaikomi reikiami oro parametrai.
Projektinės Sąlygos
Pastate turi būti suprojektuotos ir įrengtos tokios mikroklimato bei oro kokybės parametrus palaikančios ir reguliuojančios šildymo, vėdinimo ir oro kondicionavimo sistemos, kad normaliai eksploatuojant patalpas normaliomis lauko sąlygomis visose to pastato patalpų veiklos zonose, arba tik numatytose vietose, optimaliai naudojant energiją būtų galima palaikyti norminius mikroklimato bei oro kokybės parametrus.
Mikroklimato ir oro kokybės parametrų palaikymo tikslumas nustatomas pagal aplinkos kokybės patalpoje kategoriją, kuri gali būti aukšta (A), vidutinė (B) arba pakankama (C) [5.30]. Pastatų, kurių mikroklimatui bei oro kokybei keliami specialūs reikalavimai, projektiniai mikroklimato parametrai priimami pagal atitinkamas tų pastatų higienos, technologijos ir statinių projektavimo normatyvinius dokumentus.
Projektuojant ŠV ir OK sistemas, būtina atsižvelgti į šiuos veiksnius:
- Pastato padėtį (orientaciją pasaulio šalių atžvilgiu, ar apsaugotas nuo vėjų ir t.
Mikroklimato parametrai kondicionuojamo oro patalpose turi būti šiluminio komforto ribose [5.21, 5.24]. šaltuoju metų laikotarpiu (tl < 10°C) projektinė temperatūra turi būti šiluminio komforto ribose [5.21, 5.24].
Projektinė temperatūra gamybos patalpose, kuriose žmonės be pertraukos būna ne ilgiau kaip 2 valandas, o technologiniam procesui nereikia specifinių sąlygų, šiltuoju metų laiku turi tenkinti 9.3.1 punkto reikalavimus, o šaltuoju - turi būti ne žemesnė kaip 10°C.
Viešojo naudojimo, gamybos ir pramonės paskirties pastatuose šildymo sistemos turi būti suprojektuotos ir įrengtos taip, kad ne darbo metu galėtų veikti mažesne, nei normali tomis sąlygomis, galia [5.15]. Silpnesnio šildymo režimu veikianti šildymo sistema turi palaikyti patalpoje ne žemesnę kaip 5°C oro temperatūrą (jeigu nėra technologinių reikalavimų palaikyti kitokią oro temperatūrą) ir darbo pradžiai ją vėl pakelti iki projektinės.
Jaučiamoji temperatūra tikrinama skaičiavimais. Jeigu nuolatinė darbo vieta šildoma arba vėsinama spinduliavimo ar kuriuo kitu nestandartiniu būdu, jaučiamoji temperatūra toje darbo vietoje turi būti tokia pati kaip ir patalpose su įprastomis šildymo ir vėdinimo sistemomis.
Kondensacija ant statybinių konstrukcijų ar vėdinimo sistemose neleidžiama, jei tai nėra leistina specifiniuose pastato paskirties reikalavimuose.
Šildymo Sistemos Reikalavimai
Šildymo sistemos turi būti projektuojamos pagal pastato paskirties jame numatomo technologinio proceso reikalavimus. Turi būti įvertintas užsakovo pageidaujamas komforto lygis ir specifiniai reikalavimai.
Šildymo sistemos energijos tiekėją pasirenka statinio statytojas (užsakovas), jei pasirinkti galima pagal teritorijų planavimo dokumentus [5.2, 5.3]. Parenkant šildymo sistemą turi būti įvertinta sistemos įrengimo ir naudojimo išlaidos, šildomų patalpų gaisrinės saugos ir higienos reikalavimai.
Šildymo prietaisų atiduodamas į patalpą šilumos kiekis turi būti pakankamas patalpų projektinei temperatūrai palaikyti (taikant 16.1 p. išvardytus veiksnius patalpai). Patalpose šildymo prietaisai išdėstomi po langais. Laiptinėse šildymo prietaisai turi būti išdėstomi žemutiniuose aukštuose.
Jei patalpos šildomos deginant kurą, neleistina, kad degimo produktai patektų į šildomąją patalpą, išskyrus tas patalpas, kuriose padidinta CO2 koncentracija reikalinga technologiniam procesui. Kieto kuro uždarojo degimo krosnis leidžiama įrengti iki 250 m2 vieno aukšto visuomeniniuose pastatuose ir gyvenamuosiuose namuose iki 2 aukštų, o atvirojo degimo (židinius) - paslaugų ir viešojo maitinimo pastatuose ir gyvenamuosiuose namuose iki 5 aukštų.
Nešildomų patalpų atskiros zonos gali būti šildomos įmontuotais į statybines konstrukcijas šildymo elementais.
Šilumnešio išleidimo įtaisai turi būti šilumos generatoriaus patalpoje arba šilumos punkte ir atskirose šildymo sistemos dalyse, jeigu jo negalima išleisti šilumos punkte arba šilumos generatoriaus patalpoje.

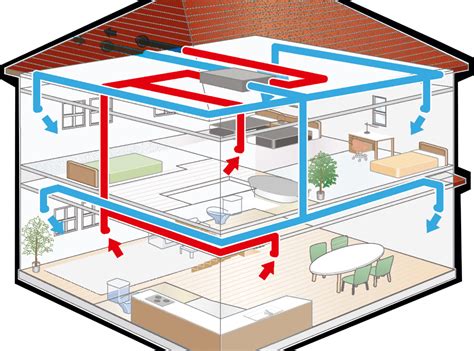

Vėdinimo Sistemos Reikalavimai
Mechaninis vėdinimas naudojamas tais atvejais, kai nėra natūralaus vėdinimo arba juo neįmanoma patalpoje išlaikyti norminių oro parametrų.
Viešojo naudojimo pastatų patalpose, kuriose pagrindinis teršalų šaltinis yra žmonių medžiagų apykaitos produktai, oro kokybės kategorija pasirenkama suinteresuotų projekto dalyvių susitarimu. Oro kiekis, atitinkantis vidutinį oro kokybės lygį, nustatomas pagal Reglamento 1 priedą, kitiems lygiams - pagal [5.36, 11 ar 12 lent.]. Bet kuriuo atveju taip pat turi būti patenkinti 22.1 p.
Švarus oras paprastai tiekiamas į tą patalpos dalį, kur oras užterštas mažiausiai, o šalinamas ten, kur teršalai išsiskiria intensyviausiai arba jų koncentracija didžiausia. Įrengiant švaraus oro dušus, vadovaujamasi 25.3 p.
Pašalintas oras kompensuojamas tiesiogiai į aptarnaujamąją patalpą arba gretimas patalpas tiekiamu oru pagal 22 ir 23 p. Mechaniškai pašalintas oras gali būti nekompensuojamas pašildytu, kai patalpos, kurios plotas iki 50 m2, ištraukiamosios sistemos veikia ne ilgiau kaip 2 val.Švaraus oro dušai įrengiami, kai darbo vietos apspinduliavimo intensyvumas viršija 140 W/m2 (4 priedas) arba, išsiskiriant kenksmingoms medžiagoms į darbo zoną, nėra kitų galimybių nuo jų apsaugoti žmogų.
Oro imamosios angos vieta parenkama pagal teršalų sklidimo atmosferoje ypatumus, reikalavimus tiekiamo oro švarumui, šalinamo oro kiekį ir jo užterštumą (žr. 27.2.
Ortakiai skirstomi į A, B, C ir D sandarumo klases [5.36]. C klasė taikoma kai oro nuotėkis gali kelti pavojų patalpų oro kokybei, sistemos valdymui ar nuotėkis (pasiurbimas) viršija priimtiną (žr. bendras sistemos oro nuotėkis neturi viršyti 6% projektinio sistemos debito.
Prie tos pačios sistemos gali būti jungiamos kelios patalpos arba įrenginiai, jei nėra pavojaus arba numatoma apsauga, kad kenksmingos, degios ir sprogios medžiagos nesklistų į kitas patalpas ar įrenginius, ar joms susimaišius tarpusavyje nesusidarytų toksiškų ar pavojingų aplinkai medžiagų (žr. Oro tiekimo sistemų įranga neturi būti toje pačioje patalpoje su ištraukimo sistemų įranga, jei šalinamas oras yra nemalonaus kvapo ar užterštas ligų užkratais, išskyrus agregatus, atgaunančius šalinamo oro šilumą (taip pat žr. 49.2 ir 49.3 p.).
Šaldymo įranga įrengiama taip, kad jos keliamas triukšmas ir vibracija aptarnaujamose ir gretimose patalpose neviršytų jose leidžiamo lygio ir nepažeistų priešgaisrinės saugos reikalavimų.
Avarinio vėdinimo našumas nustatomas pagal statinio projekto technologinės dalies duomenis.
Atliekant funkcinius matavimus, leidžiamas išmatuotų parametrų neapibrėžtumas nurodytas [5.31, 5.34]. Keletas prijungtų prie to paties ortakio ar kolektoriaus vėdinimo agregatų neturi trukdyti vienas kitam. Bendras kolektorius parenkamas taip, kad, sustabdžius bet kurį agregatą, kitų našumas nesikeistų daugiau kaip 3%. Mechaninio vėdinimo ir oro kondicionavimo sistemos turi būti automatizuotos (žr. Vėdinimo įrangos techninių patalpų plotas nustatomas atsižvelgus į priežiūros, remonto ir valymo poreikius.
Bendras V ir OK bei kitos įrangos patalpoje keliamo triukšmo ir vibracijos lygis neturi viršyti higienos normų leidžiamo [5.19, 5.22, 5.23].
Kiti svarbūs aspektai
Patalpų aukštis nuo grindų iki lubų turi būti ne mažesnis kaip 3 m, o pirtyse bei vandens ir kitokių procedūrų sveikatingumo kompleksuose - ne mažesnis kaip 3,3 m. Techninių aukštų aukštis nenormuojamas, jeigu ten numatoma įrengti tik šiam Statiniui skirtas inžinerines sistemas, tačiau bet kuriuo atveju jų aukštis turi būti ne mažesnis kaip 1,6 m, o aptarnaujančiam personalui skirtuose takuose - ne mažesnis kaip 1,9 m (iki išsikišusių konstrukcijų apačios), praėjimo plotis turi būti ne mažesnis kaip 1,2 m.
Visuomeninės paskirties statinių sklypuose turi būti įrengtos automobilių stovėjimo aikštelės.
Esminis reikalavimas turi būti užtikrinamas taikant įvairius projektavimo modelius (jei reikia, atliekant papildomus bandymus), įvertinus visus svarbiausius parametrus.
Kiekviena rūsio ar daugiau nei 0,5 m įgilinta cokolinio aukšto dalis (išskyrus slėptuves) privalo turėti ne mažiau kaip dvi angas arba langus, kurių plotis - 0,9 m, aukštis - 1,2 m.
Skirtingos paskirties Statinių dalys ir patalpos tarpusavyje turi būti atskirtos nustatyto atsparumo ugniai ir konstrukcinio degumo klasės atitvarinėmis konstrukcijomis arba priešgaisrinėmis užtvaromis. Reikalavimai tokioms atitvarinėms konstrukcijoms bei priešgaisrinėms užtvaroms nustatomi atsižvelgiant į patalpų paskirtį, gaisro apkrovos tankį, Statinio atsparumo ugniai klasę bei konstrukcijos degumo klasę.
Statinio dalyse, kuriose gesinti gaisrą yra kur kas sunkiau, t. y. Reikalavimai priešgaisrinėms sienoms (ekranams) tarp atskirų ar sublokuotų Statinių pateikti STR 2.01.04:2004 [4.13].
Trijų aukštų ikimokyklinio amžiaus vaikų įstaigų pastatai turi būti ne mažesnio kaip I atsparumo ugniai laipsnio. Kai ikimokyklinio amžiaus vaikų įstaigų pastate įrengiamos ir pradinių mokyklų klasės arba personalo gyvenamosios patalpos, minėtos patalpos turi turėti atskirą išėjimą į lauką. Didžiausias vietų skaičius pastate priklauso nuo jo atsparumo ugniai.
Ambulatorijų, poliklinikų ir gydymo įstaigų pastatus galima projektuoti ne aukštesnius kaip 9 aukštų. Įrengiant vaikų gydymo skyrius virš antro aukšto (ne aukščiau kaip penktame), būtina numatyti priemones evakuacijos kelių uždūmijimui išvengti.
Vaikų poilsio stovyklų miegamuosius tikslinga sujungti į grupes po 40 vietų, turinčias atskirus evakuacinius išėjimus, vienam iš kurių leidžiama naudoti bendrą laiptinę.
Dengti II atsparumo ugniai laipsnio sporto paskirties Statiniai gali būti 2 aukštų, jeigu viršutiniame aukšte bus įrengtos tik pagalbinės paskirties patalpos. Kai sienos, kolonos, laiptai ir perdangos atitinka I atsparumo ugniai laipsnio pastatams keliamus reikalavimus, Statiniai gali būti iki 5 aukštų.
Atviruose ir dengtuose sporto paskirties statiniuose žiūrovų vietoms tribūnose įrengti naudojamų statybos produktų degumo klasės reikalavimai nekeliami. Draudžiama naudoti sintetines medžiagas, kurios degimo metu išskiria nuodingus produktus. Po II ir III atsparumo ugniai laipsnių tribūnomis draudžiama įrengti Cg kategorijos pagal gaisro pavojų patalpas.
Priešgaisrinės uždangos šilumos izoliacija turi būti iš ne žemesnės kaip A2-s1, d0 degumo klasės statybos produktų, EI 60 atsparumo ugniai, neišskirianti nuodingų degimo produktų. Priešgaisrinė uždanga turi nepraleisti degimo produktų ir turi būti už portalo angą platesnė 0,8 m bei aukštesnė 0,2 m. Tarp uždangos ir pastato konstrukcijų turi būti labirintiniai sandarintuvai, smėlio užtvaros ir pan. Priešgaisrinė uždanga turi nusileisti, veikiama savo svorio, ne mažesniu kaip 0,2 m/s greičiu. Ji turi būti valdoma iš trijų vietų nuo scenos planšetės, iš gaisrinio posto bei iš uždangos pakėlimo-nuleidimo mechanizmų patalpos.
Sandėliai, dirbtuvės, dekoracijų montavimo patalpos, dulkių šalinimo ir ventiliacijos kameros, portalo angos priešgaisrinės uždangos ir dūmų pašalinimo liukų valdymo įrenginių, akumuliatorinės, transformatorinės pastotės patalpos turi būti atskirtos 2 tipo priešgaisrinėmis sienomis ar 1 tipo priešgaisrinėmis pertvaromis ir 3 tipo perdangomis bei priešgaisrinėmis durimis.
Žiūrovų salės parterio, amfiteatro ir balkonų pakylų (grindų nuolydžio arba pakopų) karkasas turi būti iš ne žemesnės kaip A2-s1, d0 degumo klasės statybos produktų. Erdvę po pakylomis reikia suskirstyti diafragmomis į plotus, ne didesnius kaip 100 m2. Scenos planšetę laikančios konstrukcijos turi būti iš ne žemesnės kaip A2-s1, d0 degumo klasės statybos produktų.
Scenos denginyje turi būti įrengti liukai dūmams pašalinti. Dūmų šalinimo liukai turi būti valdomi nuo scenos planšetės, iš gaisrinio posto ir liukų mechanizmų valdymo patalpos. Virš dūmų liukų anstatas daromas iš ne žemesnės kaip A2-s1, d0 degumo klasės statybos produktų, o vožtuvai - B-s1, d0.
Krėslai, kėdės ir suolai žiūrovų salėse (išskyrus balkonus ir ložes, ne daugiau kaip 12 vietų) turi būti pritvirtinti prie grindų.
Archyvų ir knygų saugyklos turi būti suskirstytos 1 tipo priešgaisrinėmis pertvaromis į skyrius, ne didesnius kaip 600 m2 ploto, turinčius ne mažiau kaip 2 evakuacinius išėjimus.
Archyvų ir bibliotekų saugyklose, didesniuose kaip 36 m2 sandėliuose, jei nėra langų, būtina įrengti dūmų šalinimo kanalus, kurių skerspjūvio plotas turi būti ne mažesnis kaip 0,2% patalpos ploto. Kai parduotuvė įrengiama daugiafunkcinės paskirties pastate (prekybos centrai, kooperuoti pastatai ir t.
Asg, Bsg kategorijų pagal sprogimo ir gaisro pavojų parduotuves, prekiaujančias lengvai užsiliepsnojančiomis medžiagomis bei degiais skysčiais (tepalais, dažais, skiedikliais ir kt.), reikia įrengti atskiruose pastatuose. Sandėlius reikia suskirstyti į sekcijas 1 tipo priešgaisrinėmis pertvaromis, kad jų plotas būtų ne didesnis kaip 700 m2. Kiekvienoje sekcijoje leidžiama įrengti vielinio tinklo arba kitokias pertvaras ne iki pat lubų. Iš mažesnių kaip 50 m2 sandėlių, turinčių išėjimus į koridorių, dūmų pašalinimą leidžiama numatyti pro langus, įrengtus koridoriaus gale.
Žmonių evakuacijos keliai turi užtikrinti saugią žmonių evakuaciją iš bet kurioje Statinio vietoje esančių patalpų.
kaitinimo krosnis turi automatinę apsaugą, išjungiančią krosnį iš elektros tinklo po 8 val.
Stočių pastatuose pusė laiptinių, skirtų žmonėms evakuotis, privalo turėti natūralų apšvietimą pro angas išorinėse sienose.
I atsparumo ugniai laipsnio pastatuose leidžiama įrengti atvirus laiptus, jei pastatas ne didesnis kaip 8 aukštų, o patalpa, kurioje tokie laiptai įrengti, atskirta nuo koridorių ir kitų patalpų priešgaisrinėmis pertvaromis. Kai visame pastato tūryje įrengiama automatinė gaisro gesinimo sistema, atviras laiptines atskirti priešgaisrinėmis pertvaromis nebūtina, jei neviršijamas gaisrinio skyriaus plotas. Mažmeninės prekybos ir maitinimo įstaigų I atsparumo ugniai laipsnio pastatuose leidžiama įrengti atvirus laiptus iš pirmo aukšto į antrą arba iš cokolinio aukšto į pirmą aukštą, jeigu nėra vestibiulio. Šiuo atveju į laiptus ar pandusus mažmeninės prekybos įmonėse galima atsižvelgti skaičiuojant evakuacinius kelius, tačiau tik pusei pirkėjų, esančių toje prekybos salėje, o kitiems turi būti įrengtos ne mažiau kaip dvi norminio pločio uždaros evakuac...
Ši informacija yra skirta tik informaciniams tikslams ir neturėtų būti laikoma teisiniu patarimu. Visada pasikonsultuokite su kvalifikuotu specialistu dėl konkrečių reikalavimų ir taikymo.
