Elektros instaliacija yra esminė bet kurio būsto dalis, užtikrinanti patogų ir saugų energijos naudojimą. Lietuvoje, kaip ir kitose šalyse, elektros instaliacijos įrengimas turi atitikti tam tikrus standartus ir reikalavimus, siekiant užtikrinti gyventojų saugumą ir išvengti gaisro pavojaus.
Elektros Instaliacijos Projektavimas ir Planavimas
Prieš pradedant darbus reikia gerai pagalvoti, kur bus tiesiami laidai. Patalpų elektros instaliacijos projektavimo metu turi būti griežtai laikomasi instrukcijų ir taisyklių, kuriose nurodyti konkretūs atstumai nuo grindų, lubų, langų ir t.t.. Paprastai laidai tiesiami prieš apdailos darbus, prikalant arba specialiais įrankiais darant rėžius betone, plytų mūre ir t.t.. Laidus paslėpus plastikiniuose vamzdžiuose ar metaliniuose kanaluose, šie rėžiai užglaistomi ir paslepiami sienose.
Ilgesnėse patalpose rekomenduotina instaliaciją išvedžioti vamzdžiais po grindimis. Be to, pagrindines laidų tranšėjas galima tiesti ir lubose, vėliau paslepiant po apdaila.

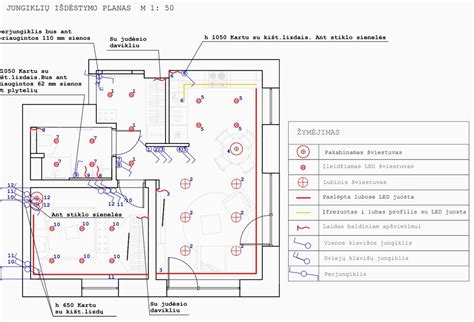

Kai uždengtas namo stogas, įstatyti langai ir durys, laikas elektros instaliacijos darbams, kurie vykdomi prieš apdailą. Tačiau prieš tai būtina parengti elektros instaliacijos projektą ar bent planą. Elektros planas vidaus patalpose priklauso nuo interjero projekto, nes jungiklių ir rozečių reikia ten, kur bus įėjimas, apšvietimas, buitiniai prietaisai, TV ir kt.
Elektros Energijos Taupymas
Elektros energijos skaitiklį pasirinkite 2 tarifų. Tai atpigins elektros energiją naktimis ir savaitgaliais, padės taupyti pinigus. Darant sutartį su elektros tinklais reikia deklaruoti, kad naudosite elektrinę viryklę, jei nenaudosite dujinės viryklės. Tuomet jums bus pritaikytas lengvatinis elektros energijos mokesčio tarifas.
Skirstomieji Skydeliai

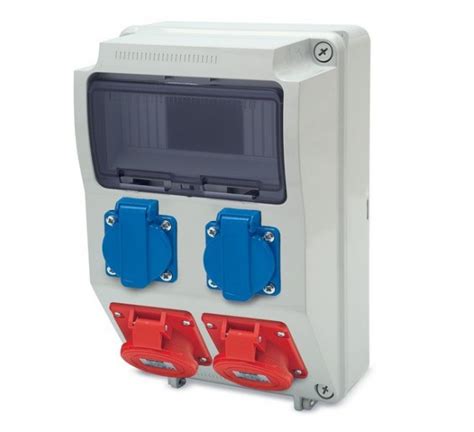

Įvadinis apskaitos skydelis montuojamas lauke prie sklypo, kad elektros skirstomųjų tinklų darbuotojai galėtų pasižiūrėti, ką rodo jūsų skaitiklis. Jei namas dviejų ar daugiau aukštų, kiekviename aukšte rekomenduojama statyti paskirstymo skydelius: tai sutaupys kabelių bei sumažins galimą painiavą ateityje.
Kabelių Pasirinkimas
Taigi sekantis žingsnis būtų, teisingas kabelių pasirinkimas. Kabeliai gali būti vienalaidžiai, dvilaidžiai ir daugialaidžiai. Dažniausiai naudojami yra daugialaidžiai kabeliai, nes pagrindinis tokių kabelių privalumas yra jų lankstumas. Jie lengviau instaliuojami, permontuojami, ir todėl ilgaamžiškesni, rečiau lūžta.
Todėl renkantis kabelius namo sistemoms pagrindiniai pasirinkimo kriterijai yra šie: elektrinės charakteristikos, montavimo būdas, lankstumas ir skersmuo.
Jeigu atskirti apšvietimo ir kištukinių lizdų kabeliai, apšvietimui paprastai naudojami trigysliai 1,5 kv.mm skersmens kabeliai, viena gysla tarnauja apsauginiam įžeminimui, kitos dvi - fazė ir nulis. Kištukiniams lizdams paprastai naudojami 2,5 kv.mm kabeliai, kurie atlaiko beveik visų buitinių prietaisų apkrovas. Jeigu namuose numatyta galinga įranga, pavyzdžiui, sauna su elektrine krosnele, jai turi būti parinktas atitinkamos galios kabelis. Kuo galingesnis įrenginys, tuo didesnio kabelio gyslų skerspjūvio reikia.
Kabelių Ekranavimas
Montuojant elektros instaliaciją svarbu atsižvelgti į ekranavimą. Siekiant išvengti trikdžių grandinėse, jungiančiose jautrią aparatūrą ar jos elementus būtina atskirti signalinius kabelius nuo galios arba maitinimo kabelių. Atstumas tarp tokių kabelių ar jų grupių turi būti ne mažesnis kaip 15 cm. Be kabelių grupavimo dar siekiant išvengti trikdžių naudojami ekranuoti bei vytos poros kabeliai. Tokiu atveju labai svarbu teisingai sujungti ir įžeminti kabelius, kad ekranavimas būtų efektyvus.
Pagrindinius kabelius patogiausia tiesi po lubomis arba grindimis. Tiesiant iš skydinės kabelius ar laidus vertikalios perėjos per perdangas į kitus aukštus ir horizontaliosios į gretimas patalpas turi būti įrengiamos vamzdyje arba lovyje ir pan. Sandarinti reikia naudojant A1 degumo klasės statybos produktus. Užsandarinti reikia taip, kad būtų galimybė pakeisti laidus ir kabelius bei papildomai nutiesti naujus.
Kabelių Ženklinimas
Statybos produktų reglamentas (SPR) skirsto kabelius į klases pagal jų skirtingas reakcijas į ugnį gaisro metu. Degumo klasių ženklinimui naudojamos didžiosios raidės A, B, C, D, E, F, mažosios raidės s, d, a ir skaičiai nuo 1 iki 3.
Ką reiškia kabelių degumo klasės žymėjimas?
- Aca - minimaliai reaguoja į ugnį.
- Bca - nepalaikantis degimo - ugnies ir karščio plitimas mažas.
- Cca - nepalaikantis degimo - ugnies ir karščio plitimas vidutinis.
- Dca - nepalaikantis degimo - ugnies plitimas vidutinis.
- Eca - nepalaikantis degimo.
- Fca - palaikantis degimą arba bandymai neatlikti.
Ką reiškia raidės s, d, a kabelių ženklinime?
- Raidė s (angl.smoke) reiškia dūmų išskyrimą kabelio degimo metu:
- s1 - mažas dūmų išskyrimas;
- s2 - vidutinis dūmų išskyrimas;
- s3 - nė viena iš aukščiau paminėtų verčių;
- Raidė d (angl. droplets) reiškia liepsnojančių dalelių ir lašelių išsiskyrimą, degant:
- d0 - degių lašelių ar dalelių nėra;
- d1 - degių lašelių ar dalelių, kurios degtų ilgiau nei 10 sek., nėra;
- d2 - nė viena iš aukščiau paminėtų verčių.
- Raidė a (angl. acidity- tai išskiriamų dujų rūgštingumo ir savitojo laidžio bandymai:
- a1 - laidis <2,5 µS/mm ir pH >4,3
- a2 - laidis <10 µS/mm ir pH >4,3
- a3- nė viena iš aukščiau paminėtų verčių;
Norint degimo metu išvengti dūmų ir HCl druskos rūgšties išsiskyrimo, elektros instaliacijoje primygtinai rekomenduojame atsisakyti kabelių su PVC apvalkalu. Žymiai saugesni yra behalogeniniai kabeliai, kurio apvalkalo sudėtyje nėra chloro. Dėl to behalogeniniai kabeliai, degant, neišskiria tirštų dūmų ir rūgšties - sudegus lieka tik milteliai, o dūmų labai nedaug (Dca-Cca-Bca klasės).
Laidų nužievinimo metodika
Rozetės ir Jungikliai
Toliau reikėtų išanalizuoti, interjerą ir eksterjerą, numatyti geriausias ir patogiausias vietas rozetėms ir jungikliams, apie tai geriau pasikonsultuoti su specialistu. Po remonto tai kainuos Jums brangiau ir suteiks daug nepatogumų, pvz.: rozetės ar jungiklio perkėlimas į kitą vietą. Visa tai vertėtų daryti su specialisto konsultacija.
Pradėkime montavimo darbus. Pirmas iškylantis klausimas - kokiame aukštyje įrengti jungiklius ir kištukinius lizdus? Jungikliai ir kištukiniai lizdai turi negadinti bendro kambario interjero bei būti pasiekiami su minimaliausiomis pastangomis, jungiklius reikėtų įrengti 90 cm aukštyje nuo grindų. Jungiklius sąlyginai retai naudojamoms tamsioms patalpoms (tualetams, vonioms, sandėliukams ir t. t.) geriausiai įrengti prieš įėjimo duris, durų atsidarymo pusėje. Tuomet šviesa įjungiama prieš įeinant į tamsią patalpą ir išjungiama išėjus iš jos. Tuo tarpu nuolatinio vartojimo kambariuose (svetainėse, vaikų kambariuose, biuro pasitarimo kambaryje ir net miegamuosiuose) jungiklius rekomenduojame įrengti tik praėjus įėjimo duris, durų atsidarymo pusėje.
Jei kambarys yra tamsus, rekomenduojame įsirengti jungiklį su pašvietimo lempute. Gyvenamosiose patalpose, siekiant išlaikyti interjero grožį, elektros kištukinius lizdus rekomenduojama įrengti 30cm aukštyje nuo grindų. Tokiu būdu į juos įjungtų elektros prietaisų prijungimo laidai bus mažiausiai matomi sienos fone ir negadins interjero. Šitoks kištukinių lizdų instaliavimo būdas taikomas galvojant apie stacionarią buitinę techniką. Tuo tarpu virtuvėje, rekomenduojame įrengti kištukinių lizdų bloką, rekomenduojame įrengti virš virtuvės baldų stalviršio, t.y. 120 cm virš grindų. Atitinkamus kištukinių lizdų blokus rekomenduojame įsirengti ir tose vietose, kur numatoma galimybė prijungti daugiau buitinių prietaisų.
Vonioje ar kitose drėgnose patalpose yra poreikis turėti kištukinius lizdus skalbimo mašinai, barzdaskutei ar kitiems buitiniams aparatams prijungti. Tokiu atveju rekomenduojame įsirengti lizdus su nuotėkio srovės rele bei dangteliu. Nuotėkio srovės relė yra jau integruota pačiame lizde, kuris instaliuojamas į įprastinę, potinkinę elektros instaliacijos montažine dėžutę. Dangtelis apsaugos nuo galimo tiesioginio vandens papuolimo į lizdą, o nuotėkio srovės relė automatiškai išjungs įtampą lizde, atsiradus mažiausiam 30mA nuotėkiui.
Elektros įrankius darbui kieme ar sode taip pat patariame jungti tik į lizdus apsaugotus nuotėkio srovės relėmis. Taip Jūs būsite apsaugotas nuo srovės smūgio, atsitiktinai sugedus elektros įrankiui.
Saugumo Reikalavimai
Įrengiant elektros instaliaciją būtina paisyti bendrųjų saugumo reikalavimų - visi laidai ir kabeliai turi būti su dviguba izoliacija, pagal galimybę visos prietaisų jungimo į tinklą vietos turi būti įžemintos, atskiroms prietaisų grupėms pajungti rekomenduojama naudoti automatinius išjungiklius. Be to, drėgnose patalpose (rūsys, vonios kambarys, garažas, ūkinis pastatas) būtina paisyti padidintų apsaugos reikalavimų. Patalpose, kuriose būna maži vaikai, rekomenduotina pasirinkti kištukinius lizdus su apsaugine plokštele. Taip pat tokiose patalpose rekomenduojama kištukinius lizdus prijungti per srovės nuotėkio apsaugą.
Pagrindiniai Reikalavimai Elektros Instaliacijai
- Laidus, kabelius ir instaliacijos įrengimo būdą reikia parinkti pagal keliamus techninius reikalavimus ir aplinkos sąlygas.
- Instaliacija turi būti įrengta taip, kad būtų saugu ją eksploatuoti ir kad ji atitiktų Gaisrinės saugos pagrindinius reikalavimus.
- Instaliacijai naudojamų laidų ir kabelių izoliacija bei apvalkalas turi atitikti tiesimo būdą, aplinkos sąlygas ir tinklo vardinę įtampą.
Elektros Instaliacijos Atnaujinimas
Turbūt ne kartą yra tekę susidurti su svylančiais laidais, sugedusia rozete ar kitomis panašiomis elektros instaliacijos bėdomis. Tai dažniausiai nutinka senos statybos daugiabučiuose, kuriuose elektros instaliacija suprojektuota panaudojant aliuminius laidus, kurie iki šiol daugelyje namų nėra pakeisti ir visiškai nebeatitinka šiuolaikinių standartų.
Per ilgą naudojimo laikotarpį aliuminiai elektros laidai dėvisi, jų srovės pralaidumas yra mažesnis negu varinių laidų ir faktas, kad jie jau neatitinka šių dienų reikalavimų. Todėl situacija senos statybos daugiabučiuose yra kritinė.
Siekiant išvengti pavojų, rekomenduojama senos statybos daugiabučių gyventojams modernizuoti elektros skydinę, pakeisti magistralinius laidus bei atnaujinti elektros skydelių įrangą laiptinėse, keisti netvarkingą elektros instaliaciją rūsiuose. Bute galima atnaujinti tik svarbiausias elektros instaliacijos dalis arba pilnai renovuoti visą instaliaciją, įskaitant rozetes bei jungtukus.
Požymiai, Kad Reikia Keisti Rozetes ar Jungtukus:
- Sunkiai galite įkišti jungtuką į rozetę, tenka panaudoti ir jėgą.
- Rozetė ar jungtukas kliba, šiek tiek išsitraukę iš savo įprastos vietos.
- Jaučiate, kad kaista jungtukas ar rozetė - tai vienas iš požymių, kad šie įrenginiai nebeatlaiko apkrovos ir gali pradėti stipriau svilti laidai.
- Jei sienoje yra nepaslėptų laidų, juos būtina sutvarkyti ir tvarkingai paslėpti.
Kas Gali Atlikti Elektros Instaliacijos Darbus?
Jei elektros instaliacijos renovacija yra planuojama atlikti daugiabutyje, tuo turi pasirūpinti už Jūsų daugiabučio priežiūrą atsakinga įmonė. Jei esate bendrija, reikėtų kreiptis į kvalifikuotus, bei tinkamą ir galiojančią atestaciją turinčius specialistus. Geriausia kreiptis į vieną įmonę, kurioje dirba ne vienas asmuo.
Elektros instaliacija savo bute taip pat rekomenduojama rinktis tik kvalifikuotus ir atestuotus darbuotojus, kurie žino ką ir kaip daryti. Taip būsite garantuoti, kad darbai atlikti laikantis visų saugumo reikalavimų.
