Reikalavimai patalpų aidėjimo trukmei: akustikos optimizavimas ir garso kokybės gerinimas

Šiuolaikinėms teatro, koncertų salėms keliami vis aukštesni akustiniai reikalavimai.

Akustika teatre - vienas esminių elementų, siekiant užtikrinti tinkamą spektaklio emocijos ir žinutės perdavimą, kokybišką garsą ir komfortišką žiūrovo patirtį.

Garso optimizavimas prasideda nuo akustinių matavimų. Net geriausia garso įranga neišnaudos savo galimybių, jei patalpos akustika nėra tinkamai sureguliuota.

Šiame straipsnyje aptarsime reikalavimus patalpų aidėjimo trukmei, akustikos optimizavimo būdus ir garso kokybės gerinimo priemones.

Akustiniai matavimai

Tikslūs akustiniai matavimai leidžia ne tik išspręsti problemas, bet ir pasiekti geriausią garso kokybę jūsų namų kino sistemoje.

Norint atlikti tikslius akustinius matavimus, būtina tinkamai pasiruošti. Net ir menkiausi patalpos ar įrangos neatitikimai gali iškraipyti rezultatus ir suklaidinti tolimesnius optimizacijos veiksmus.

Profesionalūs matavimai reikalauja patikimos ir specializuotos įrangos.

Pagrindinis įrenginys - kalibruotas mikrofonas. Jis užtikrina tikslius matavimus, nes turi žinomą dažnių atsaką ir aukštas technines charakteristikas.

Be mikrofono, būtina turėti garso sąsają (audio interface), kuri leidžia perduoti mikrofono signalą į kompiuterį.

Galiausiai, reikalinga matavimo programinė įranga, kuri padeda analizuoti surinktus duomenis. Viena iš populiariausių programų yra REW (Room EQ Wizard).

Be pagrindinės įrangos, AUTOGARSAS.LT siūlo ir papildomus priedus, tokius kaip mikrofono stovai ar kalibravimo įranga.

Patalpos paruošimas yra ne mažiau svarbus nei tinkama įranga. Siekiant užtikrinti tikslius matavimus, būtina dokumentuoti baldų, kilimų ir užuolaidų išdėstymą.

Tai leidžia lengviau atkurti tas pačias sąlygas kiekvienos matavimo sesijos metu. Langai ir durys turi būti uždaryti, kad išorės triukšmas nepaveiktų matavimų.

Akustinių matavimų dokumentų parengimas Lietuvoje dažniausiai užtrunka 5-10 darbo dienų. Todėl kruopštus pasiruošimas ne tik taupo laiką, bet ir užtikrina kokybiškus rezultatus.

Kai pasiruošimo darbai jau atlikti, pereiname prie esminio etapo - pačių akustinių matavimų.

Pirmiausia prijunkite mikrofoną prie garso sąsajos naudodami balansinį XLR kabelį - taip užtikrinsite švarų signalą. AUTOGARSAS.LT ekspertai dažnai renkasi Šveicarijos NTI įrangą, žinomą dėl savo aukšto tikslumo.

Labai svarbu tinkamai nustatyti garso sąsajos įėjimo stiprinimą (input gain). Jei stiprinimas bus per didelis, signalas išsikraipys, o jei per mažas - sumažės matavimo tikslumas.

Kalibravimą galite patikrinti paleisdami 1 kHz referencinį toną ir stebėdami, ar programos rodmenys atitinka tikrąjį garsumo lygį.

Matavimai prasideda nuo testinių signalų generavimo. REW programoje dažniausiai naudojami sine sweep (sinusoidiniai šluojimai) arba impulsiniai signalai.

Svarbu, kad testiniai signalai būtų leidžiami vidutiniu garsumu - 75-85 dB SPL. Mikrofoną statykite pagrindiniame klausymo taške, kur dažniausiai būna klausytojas.

Rekomenduojama matuoti keliose vietose (5-9 taškuose), apimančiose visą klausymo zoną. Nepamirškite išsaugoti matavimų su aiškiais pavadinimais, pavyzdžiui, "Matavimas_01_Centras_2025-10-25".

Visi Lietuvoje atliekami matavimai turi atitikti LST EN ISO 16283-1:2014 standartą. Šis standartas apibrėžia vieningus matavimo metodus ir duomenų interpretavimo taisykles.

Prieš pradedant optimizuoti garsą, būtina tinkamai išanalizuoti matavimo duomenis. Tai padeda tiksliai nustatyti garso problemas ir rasti sprendimus, kurie pagerins jūsų namų kino sistemos veikimą.

Dažnių atsako grafikas parodo, kaip atkuriami dažniai (20 Hz-20 kHz). Jis leidžia pastebėti ryškias viršūnes, kurios rodo per stipriai atkuriamus dažnius, ir nusileidimus, signalizuojančius apie silpną atkūrimą.

RT60 matavimas nurodo, kiek laiko garsas sumažėja 60 dB po signalo nutraukimo. Idealus RT60 laikas sukuria natūralų garso balansą, vengiant aido ar per sausos akustikos.

Kambario rezonansai apskaičiuojami pagal formulę f = 172 / L, kur L yra kambario ilgis metrais.

Ankstyvi atspindžiai (angl. early reflections) matomi impulso atsako grafike kaip atskiri „šuoliai“ po pagrindinio signalo. Jie, ypač sklindantys nuo šoninių sienų ar lubų, gali iškraipyti stereo vaizdą ir sumažinti bendrą garso kokybę.

Taip pat verta atkreipti dėmesį į periodinius atspindžius (angl.

AUTOGARSAS.LT ekspertai pabrėžia, kad ypatingą dėmesį reikėtų skirti vidutinio dažnių diapazonui (maždaug 200-2000 Hz).

Visi matavimai ir jų interpretavimas turi atitikti LST EN ISO 16283-1:2014 standartą. Tai užtikrina, kad analizė atliekama pagal tarptautinius akustikos matavimo reikalavimus.

Garso optimizavimas

Analizuojant surinktus duomenis, kitas žingsnis - optimizuoti garsą pagal atliktų matavimų rezultatus. Šis procesas apima sistemingą metodą, pradedant nuo garsiakalbių išdėstymo pakeitimų ir baigiant skaitmeninės ekvalizacijos pritaikymu.

Garsiakalbių pozicijos keitimas dažnai yra vienas paprasčiausių ir efektyviausių būdų pagerinti garso kokybę. Subwoofero fazės koregavimas tampa itin svarbus, kai matavimo grafike pastebimi nuolydžiai apie 80 Hz dažnio srityje.

Fazės inversija gali padėti pašalinti šį trūkumą ir pagerinti žemų dažnių atkūrimą. Crossover dažnio nustatymas yra dar vienas kritinis žingsnis. Šis nustatymas užtikrina sklandų perėjimą tarp pagrindinių garsiakalbių ir subwoofero.

Nors dažniausiai rekomenduojamas 80 Hz crossover dažnis, jūsų sistemos matavimai gali parodyti, kad tinkamesnis yra 60 Hz ar 100 Hz.

Parametrinė ekvalizacija suteikia galimybę tiksliai koreguoti konkrečius dažnių intervalus, kurie matavimuose išsiskiria problematiškais nukrypimais. Svarbu koncentruotis tik į ryškiausius nukrypimus, viršijančius ±3 dB.

Q faktoriaus parinkimas taip pat labai svarbus. Koregavimas palaipsniui - tai taisyklė, kurios verta laikytis. Vietoj drastiškų pokyčių geriau sumažinti probleminį dažnį 3 dB ir atlikti pakartotinį matavimą.

Dažnių stiprinimo apribojimai - ekspertai pataria vengti stiprinimo daugiau nei 6 dB. Jei reikia, geriau sumažinti kitus dažnius arba patobulinti garsiakalbių poziciją.

Koregavimo procesą rekomenduojama atlikti etapais: pirmiausia dėmesį sutelkite į žemus dažnius (20-200 Hz), tada pereikite prie vidutinių (200-2000 Hz), o galiausiai - prie aukštųjų dažnių (2000-20000 Hz).

Po skaitmeninės ekvalizacijos verta imtis fizinių priemonių, kurios dar labiau pagerins garso kokybę.

Remiantis ankstesniais matavimo duomenimis, akustinės plokštės (500-5000 Hz) mažina aidėjimą, boso gaudyklės (50-200 Hz) reguliuoja žemus dažnius, o difuzoriai (1000-4000 Hz) padeda išsklaidyti garsą.

Rekomenduojama padengti 15-25 % sienų ploto, atsižvelgiant į kambario dydį ir norimus garso parametrus [4].

Plokštes geriausia montuoti pirmojo atspindžio taškuose - šoninėse sienose, maždaug pusėje atstumo tarp garsiakalbio ir klausytojo. Boso gaudyklės efektyviausiai veikia kambario kampuose, nes būtent ten kaupiasi žemi dažniai.

Montuojant šias priemones, svarbu atsižvelgti į Lietuvos gyvenamųjų patalpų specifiką. Pavyzdžiui, dauguma butų ir namų turi 2,5-3,0 m aukščio lubas, todėl boso gaudyklių montavimo aukštis turėtų būti pritaikytas prie šių sąlygų.

Garso izoliacija ir medžiagos

Net labai geri blokeliai ir mūro skiedinys arba klijai neužtikrins reikiamų sienos tvirtumo, garso izoliacijos ir kitų parametrų, jei bus sumontuoti netinkamai, nesilaikant gamintojo instrukcijų, skubant, nekreipiant dėmesio į orų sąlygas ir pan.

Visi mūro blokeliai įgeria tam tikrą kiekį vandens - nelygu, iš kokios medžiagos jie pagaminti, įgeriamas vandens kiekis gali skirtis.

Norint, kad siena gerai izoliuotų garsą, blokeliai turi būti kuo didesnės masės (tankio). Juos mūryti reikia išlaikant kuo vienodesnes siūles ir kuo tiksliau jungiant vieną su kitu, vertikalias siūles užtepant skiediniu, sieną iš abiejų pusių nutinkuojant. Visa tai padidina sandarumą.

Tai labai svarbu, kai iš blokelių mūrijamos vidinės laikančiosios sienos.

Žinoma, didelę reikšmę turi ir tai, kokie pasirinkti langai ir durys, kaip kokybiškai jie įstatyti.

Svarbu užtikrinti tinkamą nuotekų valymo procesą tam, kad išleidžiamų nuotekų kokybė atitiktų keliamus reikalavimus, ypač pagal azoto ir fosforo junginius.

Yra specialiai tam skirtų priemonių - akustinės pakabinamos lubos, sieninės akustinės panelės ir pan. Svarbu suprasti, kad jų efektyvumas priklauso nuo šių medžiagų storio (min. 2cm) ir nuo uždengiamo ploto, palyginus su bendrų kambario paviršių plotu. 1-2 kv.m sugeriančių paviršių greičiausiai jokio žymaus pokyčio nepadarys jūsų didelėje patalpoje.

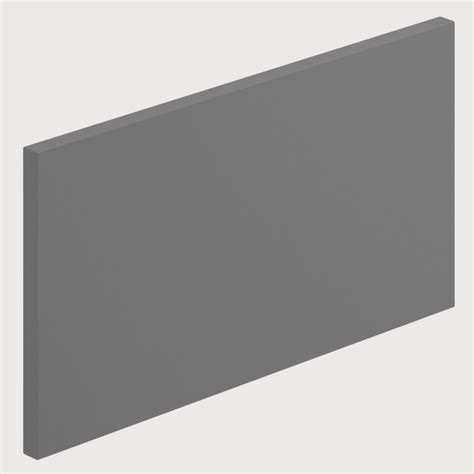

Akustinės plokštės - efektyvi priemonė garso sugėrimui ir aidėjimo mažinimui (Šaltinis: e-helios.lt)

Keraminiai blokeliai

Seniausia dirbtine statybine medžiaga laikomos keraminės plytos yra savotiškas kokybės bei gero skonio etalonas.

Keraminiai „Porotherm 25 P+W“ - vieni tvirčiausių blokelių rinkoje. Didelis gniuždymo stipris (15 MPa) leidžia statyti ne tik daugiaaukščius, bet ir sudėtingos konstrukcijos pastatus.

Be to, nebūtina įrengti monolitinio žiedo prieš perdangą ir papildomai armuoti mūro, todėl padidėja darbų sparta ir sutaupoma medžiagų.

Blokeliams būdinga didelė pasipriešinimo tempimui (išraukimo iš blokų) jėga.

Dėl nemažo tankio (~800 kg/m³) ir tuštymėtos struktūros mūras iš šių blokelių gerai izoliuoja tiek iš patalpų vidaus, tiek iš išorės į vidų oru sklindantį triukšmą.

Iš keraminių blokelių sumūryta namo dėžutė gali ramiai laukti pavasario, net jeigu ji neapšiltinta, nes blokeliai atlaiko iki 50 užšalimo ir atšilimo ciklų.

Itin aukštoje temperatūroje išdegtas keraminis blokelis ugnies nebebijo - jis priskiriamas A1 degumo klasei, t. y. laikomas visiškai nedegiu.

Akytojo betono blokeliai

Akytasis betonas, dar vadinamas dujų silikatu, - tai dirbtinis akmuo, kuriame tolygiai pasiskirstę milijonai porų. Dėl porėtos struktūros blokeliai pasižymi labai geromis šiluminėmis savybėmis ir yra lengvi.

Kadangi blokeliai yra labai tikslių matmenų, juos galima klijuoti mūro klijais (plonasluoksniu skiediniu) - taip gaunamos plonesnės siūlės, padidėja atitvarų šiluminė varža ir darbo sparta.

Tarpporinės pertvarėlės lemia medžiagos tankį ir stiprį: „AirStone“ blokų tankis, nelygu jų tipas, būna nuo 375 kg/m³ iki 600 kg/m³, o stipris gniuždant - 2,0-3 MPa., todėl prieš perdangas reikia įrengti monolitinį žiedą iš specialių sąraminių blokų.

Tvirtinant kitas statybines konstrukcijas ar sunkesnius elementus prie akytojo betono sienos, atkreiptinas dėmesys į varžtų ištraukimo jėgą. Pagal šį parametrą akytasis betonas nusileidžia silikatiniams ir keraminiams mūro gaminiams.

Akytojo betono mūras iš pertvarinių 100 mm pločio blokelių, kurių tankis siekia apie 600 kg/m3, gerai izoliuoja oru sklindantį garsą - sulaiko iki 46 dB.

Kadangi akytasis betonas porėtas, jo šiluminė varža 10 kartų didesnė nei įprasto skaldos betono ir 2-4 kartus didesnė nei keraminių ar silikatinių blokelių.

Akytojo betono blokelių pradinis drėgnumas palyginti didelis. Ką tik pagamintame akytbetonyje drėgmė sudaro 22-35 proc. masės. Tinkamai apsaugotas nuo kritulių, maždaug per pusmetį jis išdžiūva, o drėgmė sumažėja iki 1,5-5 proc. masės.

Akytojo betono blokai nedegūs, atsparūs ugniai bei karščiui, į aplinką neišskiria kenksmingų žmogaus sveikatai ar gyvybei medžiagų. Bandymais nustatyta, kad gaisro veikiama 15 cm storio akytojo betono blokelių siena išsilaiko mažiausiai 6 valandas.

Lengvojo betono blokeliai

Lengvojo betono blokeliai „Fibo“ naudojami ne tik laikančiosioms ir pertvarinėms sienoms statyti.

„Fibo“ blokeliai gaminami iš keramzito (degto molio granulių) ir cemento. Medžiagos sumaišomos su vandeniu iki vientisos masės. Ši dedama į specialias formas, kuriose vibropresavimo būdu formuojami blokai.

Šiurkštus keramzitbetonio blokelių paviršius užtikrina gerą sukibtį su skiediniu ir tinku. Su blokeliais lengva dirbti (pjaustyti ir kt.), mūrijant beveik nesusidaro atliekų, nėra papildomų išlaidų dėl jų utilizavimo.

„Fibo“ blokeliai turi įlaidas, kurios pagreitina ir supaprastina mūrijimą, nes juos galima jungti ir be skiedinio vertikaliose siūlėse. Blokelių horizontaliose plokštumose suformuoti grioveliai skiediniui leidžia daryti plonesnę siūlę ir sumažina skiedinio išeigą.

Blokeliai yra lengvi (jų tankis, nelygu blokelio tipas, yra 690-880 kg/m3), tačiau pakankamai atsparūs gniuždymui.

Garso izoliacijos sprendimai

Visada yra būdų pagerinti garso izoliaciją iki norminio lygio. Garso izoliuojančių konstrukcijų sudėtingumas ir storis priklausys nuo esamų pastato konstrukcijų (esamos pertvaros, perdangų bei šoninių sienų medžiagiškumo).

Pagal Lietuvos Statybos reglamentą tarp dviejų butų privaloma užtikrintni ne mažesnę nei 55 dB oru sklindančio garso izoliaciją.

Gerai garso izoliacijai reikia masės. Todėl geriausias sprendimas būtų ~70 mm betono sluoksnis ant 30 mm mineralinės vatos. Šis betono sluoksnis turi būti plūdrus - t.y. neturėti kieto kontakto su sienomis.

Mineralinė vata pati savaime garso neizoliuoja. Bet puikiai tinka patalpos aidėjimo trukmei mažinti. Siekiant užtikrinti geresnę garso kokybę patalpoje, reikia pasiekti tam tikras akustines sąlygas. Akustiniai reikalavimai labai priklauso nuo patalpos paskirties (garso įrašų studija, repeticijų studija, namų klausymo studija, namų kino studija ir pan.), taip pat nuo patalpos dimensijų ir geometrijos.

Sienų išklijavimas akustiniais paneliais (porolonu ar pan.) garso izoliacijos nė kiek nepagerins. Nors teoriškai daugiabutyje ir galima pasiekti pakankamą garso izoliaciją, kad būtų galima groti netrukdant kaimynams, tačiau tai greičiausiai bus labai brangus sprendimas, kuriam reiks kambaryje pastatyti dar vieną kambarį, kuris būtų atskirtas nuo pastato konstrukcijų.

Netinkamai įrengtos garsą izoliuojančios pakabinamos lubos gali netgi pabloginti smūginio garso izoliaciją.

Masė, sandarumas ir fizinis sluoksnių atjungimas Jus išgelbės.

Lietuvos nacionalinio dramos teatro rekonstrukcija

Lietuvos nacionaliniame dramos teatre (LNDT) šiais metais pabaigtas pirmasis teatro rekonstrukcijos etapas. Jau pastatyta Naujoji salė, baigiama statyti Mažoji, šiuo metu rekonstruojama Didžioji. Pastarąjį kartą pastatas rekonstruotas 1982 m., projektą parengė ir įgyvendino architektai Vytautas ir Algirdas Nasvyčiai.

„Kuriamos naujos erdvės estetiškai susijungia su Nasvyčių sukurta erdve, pratęsiamas autentiškas rusvas spalvinis filtras, išlaikoma šilta teatro emocija. Naudojamos natūralios medžiagos, raudonmedis.

Architektai išsprendė reprezentacinio įėjimo, rūbinės, vestibiulio erdvės funkcionalumo klausimus. Vidinis ūkinis kiemelis iš Odminių gatvės pusės buvo uždengtas, virš jo suprojektuota ir pastatyta Naujoji salė su balkonais (joje telpa 350 žiūrovų).

Taip pat buvo atnaujinta teatro fojė, įrengti liftai, 5 kavinių zonos.

Rekonstruojant LNDT, buvo orientuojamasi į akustinius architektūros, inžinerinius ir konstruktyvinius sprendimus, kurie padėjo užtikrinti maksimalų akustinį komfortą. Didžiojoje salėje bus išlaikytas esamas 1,1 sekundės aidėjimo trukmės (reverberacijos) laikas.

Akustinės formos buvo maskuojamos - formuojamos nestandartinės akustinės konstrukcijos, kurios vizualiai buvo dengiamos. Ieškota vizualiai identiškų apdailinių akustinių medžiagų, kurios pagal akustikos poreikius veiktų kardinaliai skirtingai. Į akustinę apdailą buvo integruoti technologiniai elementai, skirti įrangai montuoti.

„Naujosios salės balkono erdvėje ir virš balkoninės erdvės šoninėse sienose integravome tempiamąjį audinį, už kurio buvo sumontuoti garso difuzoriai, kurie atspindi garsą tinkama kryptimi ir sukuria erdviškumo pojūtį. Akustinei konstrukcijai panaudotos faneruotos, frezuotos, perforuotos ir neperforuotos plokštės“, - teigia G.

Palangos koncertų salė

Beveik 5 tūkst. m² Palangos koncertų salė atidaryta dar 2015 m., joje įrengtas 2200 sėdimų žiūrovų vietų amfiteatras su apie sceną išdėstytomis žiūrovų vietomis.

Palangos koncertų salės pastatas apvalios formos, primena prisukamą muzikinę dėžutę. A.

Natūrali salės akustika suprojektuota 1 s aidėjimo trukmei, o elektroakustinė sistema leido jį padidinti nuo 1 iki 5,5 sekundės. Diapazonas Palangos koncertų salėje yra labai platus, viename spektro gale - pop, roko koncertai, kitame - bažnytinis choro dainavimas. Tokį platų aidėjimo trukmės diapazoną galima išgauti tik elektroakustinėmis sistemomis.

Žiūrovų erdvėje buvo per didelis jautrumas garsui aukštesniuose viduriniuose dažnuose, kurį sprendėme akustinėmis plokštėmis, masyviais dideliais skydais ant priekinės sienos. Jų didelė masė, gabaritai ir medžiagiškumas kruopščiai parinkti taip, kad įtakotų tik reikiamą dažnių diapazoną ir nekoreguotų kitų dažnių spektro dalių, kur salės akustinis balansas yra ir taip geras“, - teigia L.

Siekiant išspręsti grįžtančio garso koncentravimosi į salės centrą bei grįžimo į sceną problemą ir pagerinti garso tolygumą, salės gale, tarp kolonų buvo integruotos papildomos užuolaidos.

Scenoje muzikantų girdimumas pagerintas išnaudojant jau esamus elementus, užuolaidas ir stacionariai už jų sumontuotas akustines plokštes. Sudarytas scenos ir salės gale įrengtų užuolaidų naudojimo algoritmas, pritaikant erdvę pagal muzikos žanrą.

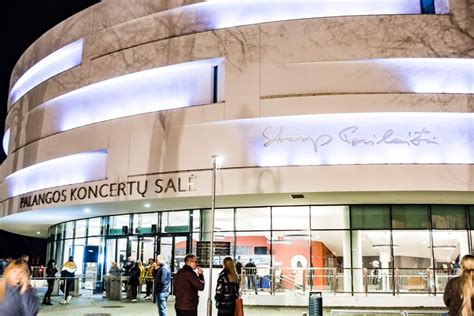

Palangos koncertų salė - moderni erdvė įvairiems renginiams (Šaltinis: palangoskoncertusale.lt)

Išvados

Akustiniai matavimai yra nepakeičiamas įrankis, siekiant aukščiausios namų kino garso kokybės. Jie leidžia objektyviai įvertinti patalpos akustiką ir tiksliai nustatyti, kokių veiksmų reikia, kad garsas būtų optimizuotas.

Visas procesas - nuo įrangos paruošimo iki galutinių testų - padeda atskleisti, kuriose srityse reikia patobulinimų. Tai apima dažnių atsako analizę, RT60 matavimus bei kambario modų identifikavimą.

Lietuvoje akustiniai matavimai atliekami laikantis pripažintų standartų. Gyvenamosiose patalpose aidėjimo trukmė rekomenduojama tarp 0,3 ir 0,6 sekundės.

Reikia nepamiršti, kad akustinis optimizavimas nėra vienkartinis darbas. Tai ilgalaikis procesas, kuris reikalauja periodinių patikrinimų.

Jei norite užtikrinti profesionalų garsą savo namų kino sistemoje, akustiniai matavimai yra būtini.

Akustinius matavimus verta atlikti kiekvieną kartą, kai jūsų erdvėje įvyksta reikšmingų pokyčių. Tai gali būti baldų perstatymas, naujos garso įrangos įsigijimas ar patalpos interjero atnaujinimas.

Jei jūsų garso sistema veikia stabiliai ir patalpos aplinka išlieka nepakitusi, periodiniai matavimai - pavyzdžiui, kartą per metus - gali padėti išlaikyti optimalią garso kokybę.

Akustinės plokštės ir boso gaudyklės atlieka skirtingas funkcijas, tačiau abi yra skirtos pagerinti patalpos garsinę aplinką. Akustinės plokštės padeda sugerti vidutinius ir aukštus dažnius, sumažindamos aidą bei atspindžius - tai užtikrina aiškesnį ir švaresnį garsą. Tuo tarpu boso gaudyklės yra specialiai sukurtos žemų dažnių kontrolei.

Norint pasirinkti tinkamą sprendimą, būtina atsižvelgti į patalpos dydį, formą ir esamas akustines problemas. Mažesnėse erdvėse dažniausiai pakanka akustinių plokščių, tačiau didesnėse patalpose ar susiduriant su ryškiomis žemų dažnių problemomis verta apsvarstyti boso gaudyklių įrengimą.

Taip, nemokama programinė įranga, pavyzdžiui, REW (Room EQ Wizard), gali būti labai naudinga atliekant kambario akustikos matavimus ir tobulinant garso kokybę.

Vis dėlto, profesionalų pagalba turi savo privalumų. Specialistai ne tik turi daugiau patirties, bet ir naudoja pažangią įrangą, leidžiančią pasiūlyti individualiai pritaikytus sprendimus, užtikrinančius geriausią rezultatą.
