Šildymo sistemos efektyvumas ir tolygus šilumos paskirstymas yra svarbūs komfortiškam gyvenimui. Daugelis senos statybos daugiabučių namų Lietuvoje turi vienvamzdę šildymo sistemą su vertikaliais stovais. Norint pagerinti šių sistemų veikimą, būtina atlikti renovaciją ir modernizavimą.
Rankinių Balansinių Ventilių Privalumai
Rankiniai balansiniai ventiliai, tokie kaip automatiniai srauto ribotuvai, yra svarbūs norint užtikrinti tolygų šilumos paskirstymą pastate. Įrengus srauto ribotuvus, šilumnešis bus paskirstytas tolygiai po visą pastato ilgį, o tai reiškia, kad pastato dešinė, kairė pusės ir vidurinė dalis šils tolygiai.

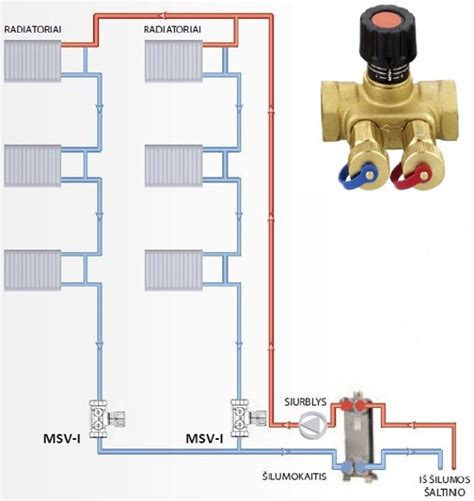

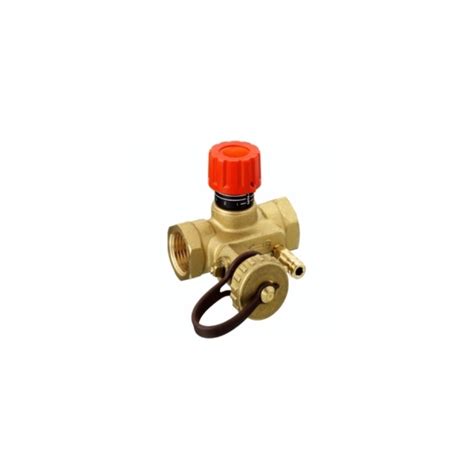

MSV-I ventilis naudojamas šildymo ir šaldymo sistemose. Juos rekomenduojame naudoti pastovaus srauto sistemose. MSV-I - tai kombinuotas rankinis išankstinio nustatymo ir uždarymo ventilis. Jame esanti srauto apribojimo funkcija leidžia nustatyti reikiamą maksimalų srautą stove. Srautui matuoti MSV-I tiekiamas su dviem matavimo antgaliais (adatinio tipo).
MSV-I yra kompaktiškas ventilis, kurio atskiri veikiantys elementai ir jungtys yra išdėstyti 90 laipsnių kampu taip, kad, nepaisant mažų ventilio matmenų, labai patogu prie jų prieiti, ventilį montuojant arba jam dirbant. Ventilius galima montuoti tiek paduodamame, tiek grąžinimo (rekomenduojama) vamzdyne. MSV-I gaminami su vidiniu ar išoriniu sriegiu. Jeigu pasirenkamas išorinis sriegis, galima užsakyti srieginį arba privirinamą antgalį kaip priedą.
MSV-I Ventilio Techniniai Duomenys:
- Maksimalus slėgis: 16 bar (PN 16)
- Bandomasis slėgis: 25 bar
- Maksimalus slėgio perkrytis vožtuve: 1.5 bar (150 kPa)
- Temperatūra: -20 to 120 °C
- Ventilio korpusas, ašis, kūgis: Žalvaris
- Sandarinimo žiedai: EPDM
Svarbu žinoti, kad maksimalus leistinas slėgio perkrytis ventilyje 1.5 bar (150 kPa) neturėtų būti viršytas, esant daliniam apkrovimui.
Energijos Taupymo Sprendimai
Rekomenduojami energijos taupymo sprendimai apima kelis žingsnius:
- Vamzdžio sistemos balansavimas: Naudojant rankinius arba automatinius balansavimo ventilius be termostatų. Visame pastate tiksliai sureguliuoti šildymo sistemos srautai stovuose.
- Individualus patalpų temperatūrų reguliavimas: Ant radiatorių sumontavus radiatorių termostatus. Patalpos šildomos pagal poreikius, t.y. tiek, kiek nustato vartotojas.
- Karšto vandens sistemos balansavimas: Sumontavus karšto vandens termoreguliatorius karšto vandens sistemos stovuose, visuose butuose iš čiaupų teka vienodos temperatūros karštas vanduo.
Sistemą paprasta sumontuoti, nebūtina keisti radiatorių ir vamzdžių.
Šildymo Sistemos Modernizavimas su Apskaita
Laukininkų g. 44, Klaipėda, daugiabutis 5 a. namas, pastatytas 1985 metais, modernizuotas 2009 metais. Namas neapšiltintas. Šildymo sistemos atnaujinimas pradėtas nuo šiluminio mazgo. Kadangi buvo būtina keisti šildymo vamzdynus, gyventojai pasirinko ne 2 vamzdžių šildymo sistemą, bet 1 vamzdžio sistemą, kurią paprasčiau ir pigiau pravesti. Be to, atnaujinus - jos reguliavimo ir taupymo galimybės yra tos pačios, kaip ir 2 vamzdžių sistemoje. Atnaujinta moderni 1 vamzdžio sistema leidžia turėti individualią apskaitą.
Sumontuoti Danfoss radiatorių termostatai, kurie leidžia individualiai reguliuoti kiekvienos patalpos temperatūrą. Šildymo sistema subalansuota, sumontavus automatinius balansinius ventilius - srauto ribotuvus. Ant radiatorių sumontuoti davikliai rodo, kiek šilumos buvo faktiškai suvartota. Vidutiniškai sutaupyta energijos per metus - 30 %.
Šildymo Sistemos Modernizavimas be Apskaitos
Ateities g. 29, Ignalina, daugiabutis 5 a. namas, modernizuotas 2011 metais. Pasirinkta kompleksinė renovacija, tad ne tik pakeisti langai, apšiltintos sienos, bet ir atnaujinta šildymo sistema. Gyventojai pasirinko Danfoss vienvamzdės sistemos atnaujinimo sprendimą, t.y., ant stovų sumontuoti automatiniai srauto ribotuvai su termostatiniais elementais. Sekdami kitų renovuotų namų pasiektais efektyviais rezultatais, ant radiatorių nusprendė sumontuoti termostatus. Dabar pagal šilumos suvartojimą šis namas - taupiausias visame mieste.
Vid. sutaupyta energijos 2012/2013 m. lapkričio-sausio mėn.
Buitinio Karšto Vandens Sistemų Optimizavimas
Buitinio karšto vandens sistemose švaistomas vanduo ir energija, o reikiamas komforto lygis vartotojui ne visada garantuojamas. Tai nutinka dėl to, kad sistemoje susidaro blogas hidrobalansas. Siekiant palaikyti reikiamą temperatūros lygį, sistemos veikia su dideliu srauto perviršiu.
Danfoss MTCV yra daugiafunkcinis termostatinis balansinis ventilis, kuris automatiškai palaiko šiluminį balansą cirkuliacinėse sistemose, apribodamas srautą ir palaikydamas pastovią temperatūrą.
MTCV Versijos:
- [0 versija] MTCV - universalus termostatinis balansinis ventilis buitinio karšto vandens cirkuliacinėms sistemoms.
- [A versija] MTCV palaiko pastovią iš anksto nustatytą temperatūrą visoje sistemoje. Išorinis termometras. Dezinfekavimo funkcija vykdoma automatiškai, kai temperatūra pasiekia 70 °C atsidaro apėjimas esantis ventilio viduje.
- [B versija] MTCV karšto vandens termobalansinis ventilis sumontuotas visų cirkuliacinės sistemos stovų apačioje. Temperatūros jutiklis.
Matmenys: DN 15, DN 20
Kaip subalansuoti šildymo sistemą: viskas, ką reikia žinoti, ir kaip sumažinti dujų sąskaitas
Dėl techninės informacijos, automatikos parinkimo prašome kreiptis į UAB "Absoliuta".
Vienvamzdės Šildymo Sistemos Atnaujinimas
Pertvarkant vienvamzdę šildymo sistemą šiuo metu naudojami dviejų tipų termostatiniai vožtuvai: didesnio pralaidumo tiesūs arba trijų kanalų (trieigiai), turintys nemažai privalumų: montuojant juos nebūtina siaurinti prie radiatorių esančių apvadinių vamzdžių ar juose įrengti papildomas diafragmas - gali būti naudojami esami apvadiniai vamzdžiai.
Kompanijos „Oventrop“ sukurtas trieigis vienvamzdėms šildymo sistemoms pertvarkyti skirtas termostatinis vožtuvas, naudojamas vienvamzdėse centrinio šildymo sistemose, kur į šildymo sistemą tiekiamo šilumnešio temperatūra gali siekti iki 120C (trumpai iki 130C). Vožtuvo korpusas liejamas iš bronzos, jo išorinė dalis yra nikeliuota. Vidaus dalys - iš žalvario, suklys ir spyruoklė - iš nerūdijančiojo plieno. Uždarymo lėkštelė turi ir minkštą sandariklį. Vožtuvas atitinka PN16 slėgio klasę. Jis gaminamas sąlyginio skersmens DN15 bei DN20 ir priklausomai nuo to, iš kurios pusės jungiamas prie šildymo prietaiso, gali būti kairinis arba dešininis.
Vienvamzdėje šildymo sistemoje, kitaip nei dvivamzdėje, šildymo prietaisai stove jungiami nuosekliai. Stovu cirkuliuoja pastovus šilumnešio kiekis, keičiasi tik iš centrinio šilumos mazgo tiekiamo srauto temperatūra. Dažnai šis srauto kiekis yra per didelis. Tam reikalingas didelio našumo siurblys, o dėl aukštos grįžtamojo šilumnešio temperatūros šildymo sistemos darbas nevyksta efektyviai.
Norint išspręsti šią problemą, ant vertikalių šildymo sistemos stovų įrengiami srauto reguliatoriai su papildomai sumontuotais grįžtamojo srauto temperatūros ribotuvais. Tam tikslui kompanija „Oventrop“ siūlo komplektą „Unofx OR“, kurį sudaro reguliuojamasis srauto vožtuvas „Cocon OTZ“ ir termostatas „Uni RTL“ su adapteriu.
Be to, srauto reguliatoriai leidžia greitai vienu apėjimu subalansuoti namo stovus, o dėl sumažėjančio srauto šildymo sistemoje galima naudoti efektyvius energiją taupančius siurblius.
Modernizuojant vienvamzdę šildymo sistemą rekomenduojama senus šildymo prietaisus pakeisti naujais šiuolaikiniais. Jie yra efektyvesni, kompaktiškesni, patikimesni, estetiškesni, valdomi ne taip inertiškai.
Atliekant kompleksinį namo modemizavimą, galima visai atsisakyti vertikalių šildymo stovų ir pereiti prie horizontalaus šilumos paskirstymo bute, kai į kiekvieną butą ateina tik du magistraliniai tiekiamojo ir grįžtamojo srauto vamzdžiai, kuriais keliauja šiluma. Ji į bute esančius radiatorius paskirstoma iš vieno taško naujai išvestais vamzdžiais, paklotais palei buto perimetrą, arba iš centrinio buto kolektoriaus į kiekvieną radiatorių atskirai.
Nors investicijos į tokį pastato modernizavimą yra didesnės, mažėja šilumos nuostoliai, nes vietoj magistralinių stovų su 5 vamzdžiais naudojami stovai su 3 vamzdžiais.
