Elektros Įrengimas Gyvenamajame Name: Nuo Įvado Iki Energijos Taupymo

Žmogus savo poreikiams tenkinti turi nuolatos pasirūpinti įvairiomis prekėmis, paslaugomis. Perkame drabužius, maistą, buitinius prietaisus, keliones, gėles, pramogas. Kiekviena iš šių prekių turi savitumų nustatant jų vertę, išmatuojant kiekį, naudojimosi trukmę. Vienaip ar kitaip susiduriame ir su problemomis atsiskaitydami už kai kurias paslaugas bei prekes. Būtų paprasta, jei tų problemų kilmė būtų tik nesąžiningumas. Daug paslaugų bei prekių turi specifinių ypatybių.

Šiame straipsnyje aptarsime elektros įrengimo ypatumus gyvenamajame name, pradedant nuo elektros įvado įrengimo iki energijos taupymo būdų ir elektros instaliacijos planavimo. Taip pat atkreipsime dėmesį į šilumos taupymo klausimus, kurie yra svarbūs kiekvienam būstui.

Elektros Įvadas: Kada Galimas Antras Įvadas?

Kyla klausimas, ar įmanoma tam pačiam namo savininkui turėti antrą elektros įvadą? Planuojant namo antrame aukšte apgyvendinti kitą šeimą, aktualu atskira apskaita. Kiekvienam gyvenamajam namui, turinčiam vieną nekilnojamo turto kadastrinį numerį, yra montuojamas vienas elektros įvadas ir vienas elektros apskaitos prietaisas. Namo antrojo aukšto elektros energijos suvartojamam kiekiui skaičiuoti papildomai reikėtų montuoti kontrolinį skaitiklį.

Du atskiri įvadai ir du atskiri elektros apskaitos prietaisai yra montuojami, jeigu viename gyvenamajame name yra įrengti du atskiri butai, turintys atskirus kadastrinius numerius. Jei pastatas priklauso keletui savininkų, gali būti antras elektros energijos apskaitos prietaisas įrengiamas kito savininko vardu. Jei pastatas priklauso vienam savininkui, gali būti įrengiamas dar vienas elektros energijos apskaitos prietaisas, tik jis bus įrengiamas kaip nebuitiniam vartotojui.

Šilumos Apskaita ir Taupymas

Daugeliui gyventojų atrodo, kad jų gaunamose sąskaitose už šilumą nurodytos sumos nepagrįstai didelės, o teikiamų paslaugų kokybė toli gražu nėra tokia, kokios tikimasi. Kalti gali būti vėjo perpučiami gyvenamieji namai, už kurių techninę būklę atsakingi gyventojai arba jų pasirinktas administratorius. Pastato sienos, stogas, langai, durys, grindys, lubos bendru vardu vadinamos atitvaromis. Jų kiekviena turi turėti tam tikras savybes, tarp jų ir šilumines. Būtent nuo atitvarų šiluminio rodiklio, vadinamo atitvaros šilumos perdavimo koeficientu, priklauso pastatui ar atskirai patalpai reikalingas šilumos kiekis. Ko diddesnis šilumos perdavimo koeficientas, to daugiau pastatui ar patalpai reikalinga šiluminės energijos.

Dar viena priežastis - prasta vidaus šildymo ir karšto vandens tiekimo sistemų būklė. Už jų techninę priežiūrą, kaip ir už nesąžiningų gyventojų kontrolę, yra atsakingas gyventojų pasirinktas prižiūrėtojas. Daugiabučių namų gyventojai dažnai klysta manydami, kad tik pilna namo renovacija ir tuo susijusios didelės investicijos yra vienintelis būdas sumažinti sąskaitas už perkamą šilumą. Pasak energetikos specialistų, net ir be kompleksinės renovacijos yra daugybė būdų taupyti šilumą. Pirmiausia reiktų atkreipti dėmesį ne tik į savo buto, bet ir bendrųjų patalpų būklę.

Beveik kiekvienas daugiabutis namas turi savo mini katilinę - šilumos punktą, kuris dažniausiai būna įrengtas rūsyje. Būtent po rūsio patalpas yra išvedžioti vamzdynai į laiptinių stovus. Itin dažnai gyventojams rūsiuose į akis krenta „nuogi“ šildymo tiekimo vamzdynai. Izoliacijos tvarkymas - vienas svarbiausių darbų. Dar viena išlygų senos statybos daugiabučiuose namuose yra netolygus šildymo prietaisų veikimas. Šildymo sistetemos prietaisų subalansavimas išsprendžia netolygujį šilumos pasiskirstymą pastate.

Kitas taupymo žingsnis - šilumos punkto automatizavimas. Neatnaujintuose daugiabučių namų šilumos punktuose šilumos tiekimas į butus yra reguliuojamas rankiniu būdu - sukiojant sklendes. Tokiame punkte nuolat turėtų budėti specialistas, kuris, keičiantis oro temperatūrai, prisuktų arba atsuktų sklendę. Ypač rudens ar pavasario metu, kai lauke dieną būna šilta, o naktį - vėsu, namuose su rankiniu reguliavimu, patalpos šildomos netolygiai. Įdiegus automatizuotą šilumos punktą ir įrengus temperatūros daviklius lauke, šilumą reguliuoja automatika, ir, esant aukštesnei lauko temperatūrai, į radiatorius tiekiamas žemesnės temperatūros karštas vanduo. Įrengus automatizuotą šilumos punktą Jūsų butai nebus perkaitinami arba nekomfortiškai vėsūs, o sąskaitos už šildymą - ženkliai mažesnės.

Išmanusis namas - komfortas ir papildoma vertė

Gyventojų sąmoningumas šilumos sutaupymą daugiabučiuose gali sumažinti net iki 20 proc. Siūlomus veiksmus paprasta įgyvendinti, nedaug kainuoja. Tačiau efektyvus šilumos taupymas daugiabučiuose namuose įmanomas tik jeigu visi gyventojai įsitrauks ir prisidės prie šilumos taupymo proceso.

Praktiniai Šilumos Taupymo Patarimai:

• Šilumą atspindintys ekranai, montuojami už šildymo sistemos (radiatoriaus) neleidžia išspinduliuoti visai šilumai į išorinę sieną.
• Įstiklinti balkonai ir lodžijos. Jų stiklinimas sumažina šalto oro skverbimąsi į butą, todėl oro temperatūra gretimame kambaryje lieka normali ir vėjuotą dieną, be to, pagerinama garso izoliacija.
• Langų bei durų sandarinimas laiptinėse bei vidaus patalpose. Termovizinių tyrimų duomenimis, tai yra daugiausiai šilumos nuostolių sukeliančios pastato konstrukcijos.
• Langus sandarinti galima įvairiomis priemonėmis: nuo laikraščių bei vatos iki šiuolaikinių guminių, poliuretaninių putų juostų specialiai skirtų langų sandarinimui. Įskilusius stiklus reiktų pakeisti sveikais.
• Kai šąla, nakčiai nuleiskite pakeliamas žaliuzes.
• Prieškambario, laiptinės ir kitų šaltų patalpų duris (lauko durys) laikykite uždarytas.
• Didesnių matmenų baldus statykite prie lauko sienų, nes taip sudarysite papildomą izoliaciją. Neužstatykite radiatorių baldais.
• Patalpas patartina vėdinti kelis kartus per dieną pilnai atidarius langus ir sudarius trumpalaikį skersvėjį, kuris išvėdintų patalpą, padėtų išvengti drėgmės ir kvapų kaupimosi.
• Saulėtomis rudens/žiemos/pavasario dienomis atitraukite užuolaidas ir žaliuzes -leiskite saulės spinduliams apšviesti ir pašildyti Jūsų būstą.

Efektyvus Elektros Energijos Naudojimas

Štai keletas patarimų, kaip efektyviai naudoti elektros energiją buityje:

• šaldytuvai ir šaldikliai sunaudoja apie 25 proc.
• Visi palikti budėjimo režime elektros prietaisai vartoja energiją.
• Elektros lizde palikti mobiliųjų telefonų krovikliai toliau vartoja elektrą ir tuomet, kai telefono nebekrauna.
• Skalbyklė ir indaplovė 80-90 proc. elektros energijos suvartoja vien vandeniui pašildyti.
• Virdami maistą uždengtame puode sutaupome apie 40 proc. energijos. Elektrinę viryklę galima išjungti 5-10 min.
• A+ arba A++ klasės buities prietaisai suvartoja iki 60 proc.
• Rašalinis spausdintuvas suvartoja iki 90 proc. Nešiojamas kompiuteris suvartoja iki 90 proc.
• Išjunkite šviesą kuomet nesate patalpoje.
• Plaukite drabužius 30 - 40 laipsnių temperatūroje. Daugelis šiuolaikinių skalbimo miltelių labai geri, tad jų efektyvus bus beveik toks pat.
• Jei turite laiko, maistą atitirpinkite šaldytuve.
• Elektriniame virdulyje virkite arba šildykite tiek vandens, kiek reikia tam kartui, o ne pilną virdulį.

Elektros Instaliacijos Planavimas ir Įrengimas

Kai uždengtas namo stogas, įstatyti langai ir durys, laikas elektros instaliacijos darbams, kurie vykdomi prieš apdailą. Tačiau prieš tai būtina parengti elektros instaliacijos projektą ar bent planą. Elektros planas vidaus patalpose priklauso nuo interjero projekto, nes jungiklių ir rozečių reikia ten, kur bus įėjimas, apšvietimas, buitiniai prietaisai, TV ir kt. Kur ir kiek rozečių, jungiklių, perjungiklių reikia virtuvėje, svetainėje, miegamajame, darbo kambaryje, išsamiai aptarta straipsnyje „Elektros projektavimas bute“.

Vidaus elektros instaliacijos projektas rengiamas turint interjero planą, tik taip galima patogiai ir reikiamose vietose numatyti rozetes, jungiklius, perjungiklius. Dar kokybiškiau elektros instaliacija bus atlikta, jei parengiamas ne vienas elektros projektas. Tai gali būti elektrotechninė dalis, kurią sudaro elektros įvadai, apšvietimas, žaibosauga ir kt. Labai svarbi elektros projekto dalis yra skirstomojo skydelio planas ir jo sukomplektavimas, apsaugos sistemos skydas.

Elektros projektą rengiantis specialistas turi apskaičiuoti apkrovas, sugrupuoti elektros prietaisus ir jų apkrovas, parinkti tinkamus automatinius jungiklius ir srovės nuotėkio reles. Priklausomai nuo prietaisų išdėstymo ir galios, keičiasi saugiklių ir laidų parametrai, instaliacijos schema.

Vieno ir dviejų butų gyvenamųjų namų įvadinės apskaitos spintos įrengiamos gyvenamojo namo išorėje elektros tinklų darbuotojams ištisą parą laisvai prieinamoje vietoje. Lauko įvadui sklypo plane turi būti pažymėta elektros kabelio pravedimo linija. Įvadas - tai elektros inžinerinio tinklo dalis nuo įvadinės apskaitos spintos iki pagrindinio skirstomojo skydelio.

Anksčiau elektros kabelis iki namo buvo atvedamas oro linija nuo elektros stulpų, dabar urbanizuotose teritorijose dažniau naudojamos geriau apsaugotos požeminės tranšėjos. Dažniausiai tranšėja numatoma sklypo krašte, palei tvorą, paliekant nuo ribos 2 metrų apsauginę zoną. Tranšėjos plotis - 0,3-0,4 m, gylis priklauso nuo kabelio įtampos: 35 kV įtampos kabeliams - ne mažesnis kaip 1 m, iki 10 kV įtampos kabeliams - 0,7 m. 110-400 kV įtampos kabeliai tiesiogiai žemėje (išskyrus sankirtas) neturi būti tiesiami giliau kaip 2 m, o 0,4-35 kV - ne giliau kaip 1,5 m. Dirbamoje žemėje 0,4-35 kV įtampos kabeliai turi būti tiesiami ne mažesniame kaip 1 m gylyje.

Užkasant tranšėją, 30-50 cm gylyje virš kabelio, rekomenduojama patiesti apie 20 cm pločio geltoną įspėjamąją polietileno juostą su užrašu „Kabelis“. Kabelis žemėje turi būti klojamas ne mažesniu kaip 0,6 m atstumu nuo statinių pamatų. Tiesimui po žeme naudojami specialūs kabeliai. Kabelio tipas ir skerspjūvis parenkami pagal numatytą įvadinę galią, kabelis praveriamas per specialų nedegų plastikinį vamzdį.

Klojant žemėje vienfazį elektros įvadą su 3 kW leistinąja naudoti galia nuo įvadinės elektros apskaitos spintos iki patalpose esančio skirstomojo skydelio rekomenduojama rinktis 3 gyslų ne mažesnį kaip 4 kv. Vartotojams, kuriems leistinoji galia viršija 10 kW, turi būti įrengiami trifaziai įvadai. 10-28 kW leistinosios naudoti galios trifaziam elektros įvadui rekomenduojama naudoti ne mažesnio kaip 10 kv.

Skirstomasis skydelis parenkamas pagal elektros prietaisų ir jungiamų laidų, automatinių jungiklių, nuotėkio relių kiekius. Kiekvienam įrenginiui ar jų grupei numatoma reikalingo nominalo apsauga - automatinis jungiklis, kurie turi būti skirstomajame skydelyje. Taip pat skirstomajame skydelyje rekomenduojama sumontuoti vienfazes ir trifazes nuotėkio reles, skirtas apsaugai nuo elektros srovės drėgnose patalpose. Šiose patalpose esantys elektros prietaisai turi būti maitinami per nuotėkio relę. Srovės nuotėkio relės gali būti keturių ar dviejų modulių. Trifazė nuotėkio relė gali aptarnauti keletą įrenginių. Visa tai turi būti numatyta elektros projekte, jeigu jo nėra, profesionalūs elektrikai parenka patys.

Jeigu atskirti apšvietimo ir kištukinių lizdų kabeliai, apšvietimui paprastai naudojami trigysliai 1,5 kv.mm skersmens kabeliai, viena gysla tarnauja apsauginiam įžeminimui, kitos dvi - fazė ir nulis. Kištukiniams lizdams paprastai naudojami 2,5 kv.mm kabeliai, kurie atlaiko beveik visų buitinių prietaisų apkrovas. Jeigu namuose numatyta galinga įranga, pavyzdžiui, sauna su elektrine krosnele, jai turi būti parinktas atitinkamos galios kabelis. Kuo galingesnis įrenginys, tuo didesnio kabelio gyslų skerspjūvio reikia.

Skalbyklei, džiovyklei, tūriniam vandens šildytuvui ir panašiai įrangai, kurių galia didesnė nei 3 kW, rekomenduojama montuoti atskirą ištisinį (be jokių sujungimų paskirstymo dėžutėse) kabelį nuo skirstomojo skydelio iki to prietaiso kištukinio lizdo (arba kitokio tipo sujungimo). *Operatoriaus tinkle mažiausias skerspjūvis - 16 kv.mm. ***Signalizacijos ir kontrolės grandinių lankstiesiems septynių ir daugiau gyslų kabeliams, jungiamiems prie elektroninių prietaisų, mažiausias skerspjūvis - 0,1 kv.

Pagrindinius kabelius patogiausia tiesti po lubomis arba grindimis. Tiesiant iš skydinės kabelius ar laidus vertikalios perėjos per perdangas į kitus aukštus ir horizontaliosios į gretimas patalpas turi būti įrengiamos vamzdyje arba lovyje ir pan. Sandarinti reikia naudojant A1 degumo klasės statybos produktus. Užsandarinti reikia taip, kad būtų galimybė pakeisti laidus ir kabelius bei papildomai nutiesti naujus.

Statybos produktų reglamentas (SPR) skirsto kabelius į klases pagal jų skirtingas reakcijas į ugnį gaisro metu. Degumo klasių ženklinimui naudojamos didžiosios raidės A, B, C, D, E, F, mažosios raidės s, d, a ir skaičiai nuo 1 iki 3. “Prysmian Group Baltics” schema.Kokią konkrečią informaciją galės sužinoti vartotojas iš kabelio ženklinimo simbolių?

Kabelių Degumo Klasės:

• Aca - minimaliai reaguoja į ugnį.
• Bca - nepalaikantis degimo - ugnies ir karščio plitimas mažas.
• Cca - nepalaikantis degimo - ugnies ir karščio plitimas vidutinis.
• Dca - nepalaikantis degimo - ugnies plitimas vidutinis.
• Eca - nepalaikantis degimo.
• Fca - palaikantis degimą arba bandymai neatlikti.

Dūmų Išskyrimas ir Rūgštingumas:

• s1 - mažas dūmų išskyrimas;
• s2 - vidutinis dūmų išskyrimas;
• s3 - nė viena iš aukščiau paminėtų verčių;

• d0 - degių lašelių ar dalelių nėra;
• d1 - degių lašelių ar dalelių, kurios degtų ilgiau nei 10 sek., nėra;
• d2 - nė viena iš aukščiau paminėtų verčių.

• a1 - laidis <2,5 µS/mm ir pH >4,3
• a2 - laidis <10 µS/mm ir pH >4,3
• a3- nė viena iš aukščiau paminėtų verčių;

Norint degimo metu išvengti dūmų ir HCl druskos rūgšties išsiskyrimo, elektros instaliacijoje primygtinai rekomenduojame atsisakyti kabelių su PVC apvalkalu. Žymiai saugesni yra behalogeniniai kabeliai, kurio apvalkalo sudėtyje nėra chloro. Dėl to behalogeniniai kabeliai, degant, neišskiria tirštų dūmų ir rūgšties - sudegus lieka tik milteliai, o dūmų labai nedaug (Dca-Cca-Bca klasės). Behalogenį kabelį XPK-HF C-Pro pristato gamintojas “Prysmian Group Baltics”.

Instaliacijos būdo skaitmeninis žymuo pagal „Elektros įrenginių įrengimo bendrųjų taisyklių“ 2 priedo 2 lentelę; 2.- neturi būti naudojama; 3.

Paskirstymo - montažinės dėžutės buvo naudojamos tam, kad jose būtų galima sujungti laidus ir paskirstyti elektros energiją į reikiamus taškus. Jos paprastai būdavo montuojamos apie 30 cm atstumu nuo lubų, tačiau jos matomos ir skaido sienų plokštumas. Šiuolaikinėje instaliacijoje sujungimai daromi arba skyde, arba potinkinėse dėžutėse už kištukinių lizdų. Visi reikalingi sujungimai tokiu atveju suvedami į specialias, lyginant su standartinėmis apie 1,5 karto ilgesnes rozečių ir jungiklių instaliacines dėžutes.

Tačiau reiktų žinoti, kad įrengiant elektros instaliaciją be paskirstymo dėžučių, reikia daugiau kabelio. Montuojant paskirstymo dėžutes, reikia mažiau kabelio, be to, yra ne tik paviršinių, bet ir potinkinio paskirstymo dėžučių, taip pat skirtų montavimui gipskartonio apdailoje.

Šiuolaikiniuose būstuose dažniausiai naudojama paslėpta instaliacija, kai elektros laidai išvedžiojami sienose, pertvarose, grindyse, perdangose ir kitų statybinių konstrukcijų viduje. Patogiausia elektros instaliacijos laidus slėpti sienų apkalos konstrukcijose, dažniausiai tai - gipskartonio plokščių apdaila. Naujos statybos mūriniuose namuose daugelis taupo plotą ir sienas tinkuoja plonasluoksniu tinku. Tokiu atveju sienose reikia išfrezuoti vagas vamzdžiams su laidais. Turint gerus įrankius, tai nėra sudėtingas darbas.

Pirmiausia projekte numatytose vietose pažymimi instaliacinių prietaisų taškai, po to - griovelių linijos. Grioveliai gali būti tik horizontalūs ir vertikalūs, jungiami stačiu kampu. Patariama vengti įstrižai tiesiamų kabelių, nes vėliau yra didesnė rizika juos pažeisti.

Visa instaliacija montuojama tam tikru aukštyje ir tam tikrais atstumais. Jungikliai, rozetės ir atšakos dėžutės turi būti įrengti instaliacijos zonose. Jungiklius rekomenduojama įrengti 105 cm arba 115 cm (kaip nurodo „Elektros linijų ir instaliacijos įrengimo taisyklės“ - arčiau durų rankenos), o rozetes - 30 cm ir 115 cm atstumu nuo grindų (115 cm dažniausiai virtuvėse). Rozečių aukštis turi būti gerai apgalvotas atsižvelgiant į naudojamus buities prietaisus.

Nepamirškite, kad kiekvienais metais puošiate kalėdinę eglutę, dekoruosite lauko erdves girliandomis. Tam, kad kambaryje netektų tampyti prailgintuvo laidų girliandoms ir kitoms dekoracijoms bus reikalingos rozetės. Paslėptosios elektros instaliacijos vamzdžiai, kanalai ir lanksčios metalinės rankovės turi būti sandarūs. Elektros kabelius įrengti ventiliacijos kanaluose ir šachtose draudžiama. Ventiliacinius kanalus ir šachtas gali kirsti pavieniai laidai ir kabeliai, nutiesti plieniniuose vamzdžiuose.

Horizontaliųjų instaliacijos zonų plotis yra 30 cm, o vertikaliųjų - 20 cm. Rekomenduojama laidus iki prietaisų tiesti vertikaliai, stačiu kampu nuo lubų ar grindų, bet ne įstrižai ar horizontaliai.

Klojant laidus ir kabelius grioveliuose svarbu, kad stipriosios srovės elektros kabelis nebūtų klojamas kartu su silpnosios srovės telekomunikaciniais kabeliais (kompiuteriniais, telefoniniais, televiziniais) neatskyrus jų viename griovelyje ar vamzdyje.

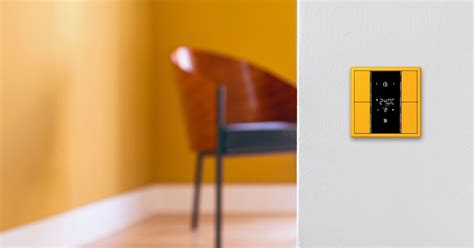

Elektros instaliacijos projekte verta numatyti, o atliekant instaliacijos darbus kartu su elektros kabeliais nutiesti magistralinį KNX kabelį. Jį turint nesudėtinga bus pajungti šildymo, vėdinimo, apšvietimo, žaliuzių ir kitų sistemų valdymą net jeigu iš karto jų neinstaliuojate. Jeigu įdiegiama populiariausia pasaulyje laidinė KNX sistema, ji leidžia valdyti pagrindines funkcijas, jas jungti į tinklą, kurti scenarijus, apdoroti ir analizuoti duomenis, keisti ir išplėsti ar naikinti funkcijas.

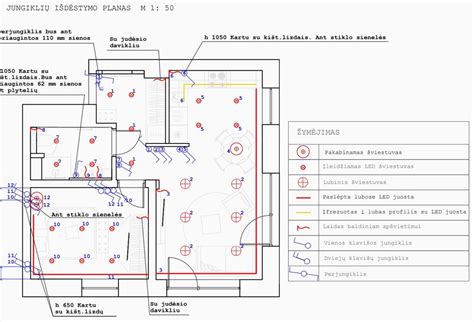

Elektros instaliacijos schema

„JUNG Vilnius" specialistai yra apskaičiavę, kad 100 kv. m buto ar namo pagrindinių sistemų valdymo įrangos kaina prasideda nuo 30 Eur/ kv. m. Į bazines funkcijas yra įtrauktas šildymo, apšvietimo, garso sistemos, saugos prietaisų, kištukinių lizdų vietinis bei nuotolinis valdymas, valdymas pagal laiką, namų scenarijai/režimai, logikos funkcijos, gyventojų buvimo namuose imitavimas, valdymas balsu. Plačiau apie valdymo sistemas ir jų instaliavimą - „Bazinė išmaniųjų namų įranga - komfortas ir papildoma vertė“.

Išleidę nemažai pinigų paslėptoms elektros instaliacijos medžiagoms, daugelis žmonių nekreipia dėmesio į kištukinių lizdų, jungiklių, perjungiklių išvaizdą bei kokybę ir žiūri vien į jų kainą. Tačiau ši įranga praktiškai nekeičiama visą namo gyvavimo laiką, todėl, kad po kažkiek laiko rozetės neimtų klibėti, išliktų saugios, nepakeistų spalvos, geriau prie išleidžiamos sumos pridėti keliasdešimt eurų ir nusipirkti kokybiškus gaminius.

Kokybiškesni gaminiai dažnai reiškia, kad juos galima lengviau, saugiau ir greičiau sumontuoti, todėl sugaišite tam mažiau laiko arba jums atpigs elektros instaliacijos darbai. Visa JUNG įranga yra ne tik aukšto techninio lygio, bet ir iš geros kokybės medžiagų, jungiklių ir rozečių plastikas yra specialus duroplastikas, kuris nekeičia spalvos, nesielektrina ir nesibraižo. Be to, JUNG gamintojo įrangos asortimente yra begalė daug patogių sprendimų. Pavyzdžiui, galima rinktis mechaninį, automatinį, radijo bangomis ar KNX technologija valdomą apšvietimą. Pasirinkus paprasčiausius mechaninius jungiklius, yra galimybė sumontuoti viso namo šviesų jungiklį.

Prie namo elektros instaliacijos negalima pamiršti apsaugos nuo viršįtampių bei žaibo. Apsauga būna išorinė ir vidinė. Atlikus visus elektros instaliacijos darbus yra privaloma atlikti varžų matavimus.
