Vieno šlaito stogo karkasinio namo projektas: brėžiniai ir ypatumai

Karkasiniai namai - populiarus pasirinkimas, reikalaujantis tiek architektūrinių, tiek konstrukcinių bei techninių žinių. Šiame straipsnyje aptarsime vieno tokio projekto - karkasinio namo su vienšlaičiu stogu - ypatumus.

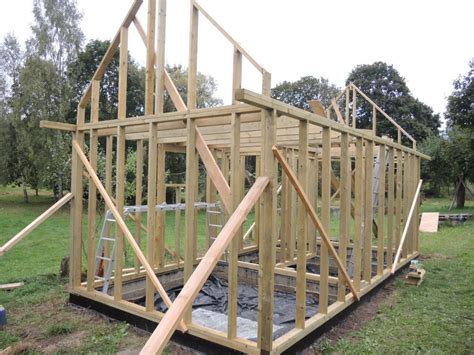

Karkasinio namo projektavimo ypatumai

Projektuojant karkasinius namus, labai svarbu pasirinkti tinkamas medžiagas, kurios suteiks namui sandarumo, apsaugos ir patikimumo. Mūsų tipiniai projektai yra rengiami labai detaliai, prie jų dirba net keletas skirtingų specialistų: architektas, konstruktorius, interjero projektuotojas. Todėl bet koks pakeitimas projekte mums reiškia dideles laiko sąnaudas ir išaugančią klaidų tikimybę.Karkasiniai namai pasižymi tikrai stabilia ir patikima konstrukcija. Žinoma, norint džiaugtis tvirtu karkasiniu namu, projekto metu verta pasirinkti ir pasitelkti atitinkamų profesionalų komandą, kurie laikytųsi visų planavimo ir statybos etapų bei tikslumo.

Projekto dalys ir jų svarba

Pilną tipinio pastato projektą gausite iš karto atlikę pirkimą. Projekto dalys automatiškai bus atsiųstos į jūsų kompiuterį pdf. el. Projekto architektūros byla reikalinga tam, kad statytojas žinotų pagrindinius namo parametrus, apdailos medžiagas, galėtų vizualiai suprasti nam0 išplanavimą, dydį ir tūrį. Į konstrukcijų projektą įeina statyboms reikalinga konstrukcijų dalis.

Interjero projektas

Techninis interjero projektas labai svarbus įsirenginėjant namą be interjero dizainerio pagalbos. Šiame projekte yra sudėti visi brėžiniai, reikalingi techniškai teisingam interjero projektui. el. Atkreipiame dėmesį, kad grindų, sienų apdailos bei lubų brėžiniuose yra nurodomas apdailos kiekis ir tipas (pvz. parketlentės, plytelės, apdailinės dailylentės). Konkretūs gaminiai yra specifikuojami tik santechnikos ir apšvietimo, ŠVOK bylų prieduose. Projekte pateikiamos gaminamų baldų schemos bei perkamų baldų (pvz.

Namo "Kuosa" pavyzdys

Panagrinėkime konkretų projektą - namelį „Kuosa“. Tradicinis „Kuosos“ rūbas suprojektuotas pagal Dzūkijos nacionalinio parko reikalavimus. Pastatas suprojektuotas taip, kad jo įėjimas būtų po stogu, pro terasą. Esant poreikiui šiltuoju metu išplėsti dengtą terasos erdvę, ant fasado galima pakabinti ištraukiamą markizę. Galiniams fasadams numatytas „eglutės“ raštas sutinkamas visuose Lietuvos etniniuose regionuose. Antresolėje suprojektuotoje erdvėje numatytas stoglangis. Fasade perregima ažūrinė lango apdaila, tobulai atrodo ir iš vidaus. Iš namelio į terasą pateksite tiesiai pro svetainę, taip sugalvojome, vardan patogumo!

Išplanavimas ir erdvė

Pirmame aukšte suprojektuota svetainė, atsiverianti į pusiau dengtą terasą, uždaras miegamasis, nedidelė virtuvė bei sanmazgas su skalbykle nišoje. Nors ploto namelyje nedaug, dėl aukštų lubų svetainėje stipriai jaučiama erdvė. Svetainėje su stogu sutampančios aukštos lubos kuria erdvės pojūtį. Nedidelė antresolė puikiai tinka vaikų arba svečių nakvynei.

Šildymo sistema

„Kuosoje“ numatyta vieta malkinei krosnelei bei oras-oras šildymo sistemai. Miegamajame numatyta vieta elektriniam radiatoriui, dušo patalpoje - elektrinis kilimėlis.

Skaičiavimai ir sąmatos

Įmonė „Karkasa“ paruošė karkasinio šio namelio sąmatą. Skydininių namų gamybos įmonės „More than home“ paskaičiavo skydinį Kuosos variantą.

Karkasinio namo privalumai ir išplanavimas

Karkasiniai namai ir jų išplanavimas išties pasižymi įvairove. Bene kiekviename plane rasite prieškambarį, virtuvę, svetainę, valgomąjį, kambarius, san. mazgus, miegamuosius, sandėliukus, pagalbines patalpas ir terasas. Egzistuoja kelių tipų karkasinių namų projektai. Vieni jų yra iki 50 kvadratų, o kiti - iki 80 kvadratų. Namai iki 80-ties kvadratinių metrų šiuo metu tikrai labai populiarūs. Iki 80 kvadratinių metrų ploto name puikiai tilps 3-4 asmenų šeima, jiems čia bus tiek vietos, kiek reikia. Bene svarbiausias privalumas, renkantis tokius projektus - kompaktiškumas ir ekonomiškumas. Šių namų projektų kaina ir statyba tikrai yra mažesnė. Be to, jeigu tokio dydžio karkasinis namas suprojektuotas teisingai, jis bus kompaktiškas ir patogus kiekvienai šeimai.

Kaip pasirinkti tinkamą namo projektą?

Renkantis savo svajonių būsto projektą, labai svarbu įvertinti keletą aspektų:* Jūsų asmeniniai poreikiai: Įvertinkite, kokio ploto namo norite - kelių asmenų šeima jame gyvens, kokio dydžio reikalingi miegamieji ir kiti kambariai, pagalbinės patalpos. Ar norite namo su garažu, stogine? Jūsų poreikius tenkins vieno aukšto namo projektas ar dviejų? Iš kokių medžiagų norite statyti? Kokio stiliaus namai jums patinka? O gal norite statyti pardavimui? Ar tai bus vienbutis, dvibutis gyvenamasis namas, o gal blokuotų namų daugiabutis?* Galimybės: Ar turite nusimatę statyboms skirtą biudžetą? Atsižvelgiant į rinkos kainas, įvertinkite, ar pasirinktas bendrasis plotas, architektūra atitinka jūsų galimybes.* Turimas sklypas: Tik turint sklypą galima pradėti galvoti apie konkretų projektą. Reikėtų įvertinti jo dydį, orientaciją, reljefą, įvažiavimo, atsiveriančių vaizdų, kaimyninių pastatų, medžių lokaciją.* Projektavimo apribojimai: Kiekvienas sklypas turi tam tikrus apribojimus - kokio ploto, aukščio namo statybos jame galimos. Kokio dydžio yra užstatymo zona, sanitarinės apsaugos zonos, atstumai iki kaimyninių pastatų, kelių, inžinerinių tinklų. O gal jūsų sklypas patenka į saugotiną teritoriją ir joje gali būti projektuojami tik tam tikros stilistikos ir dydžio namai.

Modernūs namų projektai ir jų privalumai

Modernūs namų projektai gali turėti įvairių privalumų, kurie padeda žmonėms įgyvendinti savo svajonių būstą, atitinkantį jų poreikius ir norus. Štai keletas privalumų, susijusių su namų projektų planavimu ir vykdymu:* Individualumas ir tinkamumas poreikiams: Namų projektai leidžia žmonėms sukurti unikalius būstus, atspindinčius jų asmeninį stilių, poreikius ir pageidavimus. Jie gali pasirinkti norimą architektūros stilių, kambarių išdėstymą, medžiagas, spalvas ir kitus elementus, kad sukurtų būstą, kuris atitiktų jų gyvenimo būdą.* Efektyvus funkcionalumas: Geras namų projektas leidžia efektyviai išnaudoti turimą plotą ir sukurti funkcionalų bei patogų namą. Tai reiškia, kad namo dizainas atitinka gyvenimo būdą, pasižymi geru erdvių išnaudojimu, patogiomis erdvėmis ir srautais tarp jų.* Kainų kontrolė ir biudžeto planavimas: Turint iš anksto sukurtą projektą, lengviau planuoti biudžetą ir kontroliuoti išlaidas. Projektas leidžia iš anksto numatyti, kiek reikės investuoti į skirtingus darbus ir medžiagas, taip mažinant galimas neplanuotas išlaidas.* Ilgalaikiai pranašumai: Geras namų projektas ne tik atitiks dabarties poreikius, bet ir žvelgs į ateitį. Įtraukti energijos taupymo sprendimai, tvarių medžiagų naudojimas ar galimybė įdiegti pažangias technologijas gali padėti sumažinti būsto eksploatacijos išlaidas ir padidinti jo vertę ilgalaikiu laikotarpiu.* Sklandus statybos procesas: Turėdamas kokybišką ir gerai apgalvotą namo projektą, statybos procesas gali vykti sklandžiau ir efektyviau. Tai padeda išvengti nesklandumų, nesutarimų su rangovais ar kitų problemų, kurios gali iškilti dėl neaiškaus ar nepatikimo projekto.Svarbu paminėti, kad kiekvienas namo projektas yra unikalus ir gali turėti savų privalumų, kurie priklauso nuo žmonių poreikių, biudžeto, vietos ir kitiems individualiems veiksniams.

Karkasinių namų projektai: kainos ir paslaugos

Bazinė karkasinių namų projektų kaina susideda iš namo projekto architektūrinės ir konstrukcinės dalies. Bene svarbiausia paslauga - projekto pritaikymas sklypui. Šios užduoties metu specialistai padės nustatyti tai, ar norimo namo dydis tinkamas sklypui, ar namas laikysis saugaus atstumo tarp kaimynų namų. Taip pat karkasinių namų projektavimas bei kaina susiję su medžiagų pasirinkimu, projekto techninėmis specifikacijomis, projekto draudimu ir visokeriopa pagalba viso projekto metu.Karkasinių namų projektai pateikiami su preliminaria sąmata. Tikslūs įkainiai priklauso nuo individualaus statinio ploto, projekto apimties, pasirinktų medžiagų, gamybos technologijų ir kitų specialių pageidavimų. Kiekvienas projektas pritaikomas individualiai pagal užsakovo poreikius - klientams galime pasiūlyti standartizuotus sprendimus, į kuriuos įeina - karkasinių namu projektai iki 80 kv. m, karkasinių namų projektai iki 120 kv. m, karkasinių namų projektai iki 200 kv. m. Norėdami sužinoti, kokia Jūsų pageidaujamo karkasinio namų projekto parengimo, statybų ar kitų darbų kaina, kreipkitės į mus.

Konstrukcinės dalies projekto kaina

Konstrukcinės dalies projekto kaina kinta priklausomai nuo to kokio detalumo projekte reikės. Ar yra grunto geologiniai tyrimai? Nes jei nėra, pamatai bus rekomendaciniai. Gali kainuoti apie 600€. Ar yra autocad dwg ar pdf brėžiniai? jei yra *.dwg, tai paprasčiau būtų. Reiktų pamatyti projektą, tada pasakyčiau tiksliai. Atskirai užsakant konstrukcijų projekto dalį, priklausomai nuo pastato sudėtingumo, ji gali kainuoti nuo 500€. Pastato konstrukcijas suprojektuoti gali užtrukti nuo savaitės iki mėnesio, priklausomai nuo konstruktoriaus užimtumo ir konstrukcijų sudėtingumo.

Stogo šiltinimas ir įrengimas

Apšiltinti stogai privalo turėti keturias svarbias užtvaras: garo izoliaciją, šilumos izoliaciją, vėjo izoliaciją ir hidroizoliaciją. Visos jos susijusios ir yra vienoje konstrukcijoje, todėl stogo apšiltinimo iš esmės neįmanoma nagrinėti atskirai, neliečiant stogo konstruktyvo ir kitų elementų.

Šlaitinio stogo nuolydis

Šlaitinio stogo nuolydis irgi priklauso nuo dangos, kuri bus montuojama. Remiantis gamintojų rekomendacijomis, minimalus stogo nuolydis, kai galima naudoti plieninę valcuotą ar trapecinio profilio stogo dangą, turi būti ne mažesnis kaip 7 laipsniai. Naudojant čerpinio profilio metalinę stogo dangą, minimalus stogo nuolydis yra 14 laipsnių. Bituminėms čerpelėms galimas minimalus nuolydis - 10 laipsnių.

Laikančioji konstrukcija

Tvirta laikančioji stogo konstrukcija ir geras jos apšiltinimas - pusė gero stogo. Laikančioji šlaitinio stogo konstrukcija - tai murlotas (mūrtašis), gegnės, stygos. Vėdinamam tarpui suformuoti naudojami išilginiai grebėstai, hidroizoliacinės ir difuzinės arba antikondensacinės plėvelės, atramai stogo dangai - ištisinis paklotas, papildomos atraminės konstrukcijos. Šlaitinio stogo gegnių, grebėstų, lentų pakloto ir kitų medinių konstrukcijų medienos drėgnis turi būti ne didesnis kaip 20 proc. Stogo konstrukcija paprastai šiltinama tuo atveju, jei po stogu įrengiamos šildomos patalpos - mansarda. Jei patalpos po stogu nešildomos, reikia šiltinti ne stogą, o perdangą.

Gegnių parametrai

Gegnių parametrus parenka konstruktorius. Gegnių skerspjūvis yra nustatomas skaičiavimais ir priklauso nuo stogo konstrukcijos apkrovų, šilumos izoliacijos storio ir pasirinkto sprendimo. Plieninės skardos ir beasbesčio šiferio, tvirtinamų ant grebėstų, vėdinamas tarpas formuojamas iš karto po stogo danga, bituminių čerpelių vėdinamas tarpas turi būti po ištisiniu paklotu, jis irgi formuojamas grebėstais.

Šiltinimo medžiagos

Šilumos izoliacinis sluoksnis šiltų šlaitinių stogų konstrukcijose yra montuojamas tarp gegnių. Šilumos izoliacijos sluoksnis įrengiamas iš universalių mineralinės vatos plokščių. Universalios akmens vatos plokštės - tai 50-200 mm storio itin lanksčios PAROC Ultra ir PAROC Ultra plus. Šlaitinio stogo konstrukcijoje iš vidinės (šiltosios) pusės būtina vandens garų ir oro izoliacija. Tarpai tarp tašelių ar profilių yra užpildomi 50 mm storio mineralinės vatos sluoksniu.A+ ir A++ energinės klasės gyvenamųjų vienbučių ir dvibučių namų stogo šilumos perdavimo koeficiento vertės turi būti ne didesnės nei 0,09 ir 0,08 W/(m2·K). Žr. STR 2.01.02:2016 „Pastatų energinio naudingumo projektavimas ir sertifikavimas" 5 ir 6 lentelės. Šilumos izoliacijos storis priklauso ne tik nuo pačios šilumos izoliacijos savybių bet ir nuo pasirinktos stogo konstrukcijos. Ypač didelę įtaką daro gegnės - kokios jos yra: įprastos ar kompozicinės. Jei kompozicinės, tai iš kokių medžiagų, kokie gegnių matmenys. Visais atvejais šilumos izoliacijos storį turi parinkti projektuotojas.

Stogo vėdinimas

Iš praktikos žinome, kad stogai dažniausiai prateka būtent dėl vėdinamo oro tarpo nefunkcionavimo. Todėl pirmiausia jį reikia įrengti, o po to užtikrinti lauko oro patekimą į jį per angas karnize ir pasišalinimą iš jo per angas kraige. Patekimo angos turi būti pakankamo dydžio, kad vėdinamas oro tarpas atliktų savo funkciją.

Stogo langai

Montuotojai dažniausiai neatsižvelgia į stogo nuolydį, dangos tipą, stogo dangos bangos aukštį. Neatsižvelgus į šiuos dalykus, parenkamos netinkamos tarpinės lango sujungimui su stogu. Renkantis stogo dangą jau turi būti žinomas stogo nuolydis. Kuo mažesnis stogo nuolydis, tuo didesnė tikimybė, kad atsiras kokių nors problemų. Tokia pati nuostata galioja ir stogo langams. Minimalus stogo nuolydis, rekomenduojamas stogo langui, yra 15 proc.

Stogdengiai

Didelė dalis stogo įrengimo kokybės priklauso nuo stogdengių. Svarbiausias kriterijus pasirenkant stogdengius yra jų buvusių klientų rekomendacijos. Nerekomenduotume rinktis stogdengių, kurie net nematę objekto prisiekinėja, kad viską gali, viską moka ir žino, o susidūrę su nežinomu mazgu improvizuoja, vietoje to, kad pasiklaustų labiau patyrusių kolegų.

Stogo nuolydis ir jo įtaka

Šlaitiniais stogais laikomi tokie, kurių nuolydis yra didesnis nei 7°. Stogo nuolydis priklauso nuo pasirinktos architektūrinės išraiškos, stogo dangos ir klimato sąlygų. Nors stogo nuolydis daug kam atrodo svarbus tik architektūrai, tačiau nuo šlaitų nuolydžio priklauso kiti sprendiniai, laikantysis stogo konstruktyvas. Pavyzdžiui, mažo nuolydžio kampo stogams praktiškai neskaičiuojamos vėjo apkrovos, tačiau reikalinga stipresnė konstrukcija dėl sniego apkrovų. Didelio nuolydžio stogams - atvirkščiai. Stogo nuolydį parenka ir nurodo architektas, apkrovas ir reikalingus laikančiojo karkaso matmenis skaičiuoja konstruktorius. Todėl renkantis projektą, svarbu atkreipti dėmesį į stogo nuolydį, nes nuo jo daug kas priklauso.Kita vertus, naudojant atitinkamus sprendinius, iš esmės bet kurią stogo dangą galima sumontuoti ant didesnio kaip 7° laipsnių nuolydžio stogo. Tačiau tam reikės ir papildomų skaičiavimų bei medžiagų ir, kas svarbiausia, savo darbą išmanančių stogdengių, kurie nedirba „kaip visiems“. Matyt, dėl šios ir kitų priežasčių Lietuvoje vyrauja dvišlaičiai 15-45°stogai, dažnai po jais įrengiamos šildomos mansardos. Tokia konstrukcija tradicinė, išbandyta laiko ir įprasta stogdengiams.

Pagrindinės stogo karkaso dalys

Pagrindinės šlaitinio stogo laikančiojo karkaso dalys yra murlotas (mūrtašis) ant laikančiųjų sienų arba monolitinio žiedo, gegnės, grebėstai. Įrengti ar ne monolitinį žiedą ant laikančiųjų sienų, priklauso nuo sienų konstruktyvo medžiagos (blokelių atsparumo gniuždymui) bei stogo apkrovų.

Stogo ploto skaičiavimas

Stogo dangos pasirinkimui didelę įtaką turi kaina, o tam būtina žinoti stogo plotą. Apskaičiuoti dvišlaičio stogo plotą, žinant nuolydžio kampą ir stogo matmenis plane (horizontalioje projekcijoje) nėra sudėtingas uždavinys. Tačiau jam išspęsti reikia šiokių tokių trigonometrijos žinių.Stogo ploto skaičiavimo lentelė| Stogo nuolydžio kampas (°) | Koeficientas "c" ||---|---|| 15 | 1,035 || 20 | 1,064 || 25 | 1,103 || 30 | 1,155 || 35 | 1,221 || 40 | 1,305 || 45 | 1,414 |Šio pavyzdžio skaičius pritaikius konkrečiai situacijai, galima labai tiksliai surasti bet kurio nesudėtingos geometrijos stogo plotą. Žinoma, skaičiuojant medžiagų kiekius taip pat reiktų prisiminti ir tai, kad reikalinga nedidelė medžiagų atsarga dėl užlaidų. Jeigu nėra tūrinių langų, itin plačių karnizų ar kitokių išsikišusių stogo elementų, paprastai stogo dangų pardavėjai atsargai siūlo pridėti 10-15 proc.

Dvitėjinės sijos

Lietuvoje stogo konstrukcijos ir perdangos montavimui jau plačiai naudojamos dvitėjinės sijos. Dvitėjinių sijų stogo konstrukcija gali uždengti didesnius tarpatramius, jos lengvesnės nei medienos masyvas, bet atlaiko dideles apkrovas.

Santvaros

Santvaros - tai rėminė sijų konstrukcija, kurios elementai sujungti tarpusavyje, jų visuma sudaro laikančiąją stogo konstrukciją. Santvarinis stogas projektuojamas ir gaminamas naudojant programinę įrangą, kuri apskaičiuoja apkrovas ir, kaip žinia, neklysta. Taip suprojektuoti ir gamybos ceche surinkti stogo konstrukcijos elementai pagaminami tiksliau ir sumontuojami greičiau nei tradicinė gegnių konstrukcija. Taupomas stogdengių darbo laikas ir kaštai. O kartais ir pinigai medienai, nes reikia mažiau sijų tokiai pat laikančiajai galiai sukonstruoti. Be to, santvarinė konstrukcija gali dengti platesnius nei 6 m tarpatramius, nes laiko didesnes apkrovas.

Hidroizoliacinė plėvelė

Kad vanduo nepatektų į stogo konstrukciją, prieš stogo dangą iš viršaus klojama hidroizoliacinė plėvelė. Jų yra dvi rūšys: tik hidroizoliacinė (atlieka tik vandens nepralaidumo funkciją, viena iš jos rūšių yra antikondensacinė plėvelė) ir difuzinė, turinti hidroizoliacijos ir apsaugos nuo vėjo funkcijas.

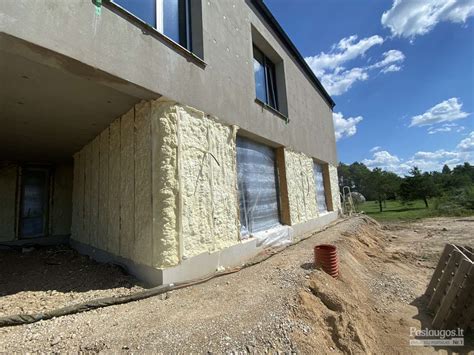

Stogo apšiltinimas poliuretano putomis

Stogo apšiltinimas poliuretano putomis - greičiausias ir užtikrintas būdas pasiekti 100-ą procentinį stogo sandarumą. Taigi, jei apsisprendėte turėti šiltą ir sandarų stogą, apšiltintą poliuretanu, jūsų uždavinys yra pasirinkti profesionalus, kurie dirba su geros kokybės putomis. Pirmiausia atkreipkite dėmesį, su kokiomis putomis dirba apšiltintojai, ar jie savo interneto svetainėje pateikia oficialias poliuretano putų deklaracijas.Atvirų porų poliuretano putos yra elastingos ir geriausiai tinka stogų apšiltinimui, uždarų porų poliuretano putos yra atsparesnės gniuždymui. Stogo apšiltinimas poliuretano putomis greitas, nedidelio namo šlaitinį stogą galima apšiltinti per kelias valandas.
