Vėdinimas yra būtinas norint užtikrinti sveiką ir komfortišką aplinką patalpose. Tačiau, kokia turi būti oro apykaita? Yra dešimtys įvairių variantų, kaip galima vėdinti patalpą, kokius būtent teršalus labiausiai reikia pašalinti ir kiekviename jų oro apykaita skaičiuojasi skirtingai.
Tarkim, kalbant apie gyvenamojo namo vėdinimą, vėdinimo sistema gali atlikti šias funkcijas: tik namo ventiliacija.
Oro apykaitos normos
Kai atliekamas sistemos montavimas, skirtos tik namo ventiliacijai, oro apykaita apskaičiuojama sumuojant kiekvienos patalpos oro poreikį, nustatytą pagal higienos normas arba atsižvelgiant į individualius reikalavimus oro kokybei. Dažniausiai taikomos šios oro apykaitos "normos":
- Optimalūs higienos reikalavimai. Skaitoma, kad optimali oro kokybė pasiekiama, kai į patalpą, kur žmonės būna nuolat (ilgiau nei 2 val. be pertraukos), paduodama po 36m³/h šviežio oro kiekvienam žmogui. Ši higienos norma yra taikoma beveik visoms patalpų kategorijoms, išskyrus tas, kur reikalingos ypatingos sąlygos.
- Lietuvos STR reikalavimai gyvenamojo namo vėdinimui. Paskutinėje Statybų reglamento redakcijoje, kas liečia gyvenamųjų namų vėdinimo sistemų, įprasta higienos norma yra sumažinta iki ~18m³/h šviežio oro vienam žmogui, tad formaliai leistina sutaupyti ir butuose įrenginėti dvigubai mažesnę ventiliaciją, nei viešosiose įstaigose.
- Pilnas komfortas - kai įrengta vėdinimo sistema užtikrina tokią oro kokybę, kad įėjus iš lauko praktiškai nejaučiate skirtumo. Vėdinimo sistema spėja pašalinti visus išsiskiriančius kvapus, kuriuos gali užuosti žmogaus uoslė. Tai pasiekiama, kai oro kaita patalpose yra ~3-4 kart/val.
- Minimalūs fiziologiniai reikalavimai. Žinoma, kad reikiamą deguonies kiekį valandai žmogus gautu iš ~2 m³ oro. Tam, kad visoje patalpos ertmėje palaikyti tinkamas deguonies ir CO2 koncentracijas, reikia kur kas didesnės oro apykaitos - 10m³/h šviežio oro vienam žmogui. Ši norma naudojama tolimųjų reisų transporte.
Be to, oro apykaita skaičiuojama ir pagal:
- Namo šildymas arba vėsinimas.
- Pasyvaus vėsinimo funkcija.
- Geoterminis šildymas ir namo kondicionavimas.
Reikia atkreipti dėmesį, kad pagal visas išvardintas metodikas namo vėdinimo sistemos našumas apskaičiuojamas kaip visų patalpų apykaitų sumą (atskirai - padavimo ir ištraukimo).
Vėdinimo sistema su ortakiais
Apykaitą galima mažinti įvertinus natūralią oro infiltraciją per langų nesandarumus, tačiau naudojant šiuolaikinius langus, infiltracija nėra didelė. Priimama, kad infiltracija nėra reikšminga ir ji gali tik truputi pagerinti pasitrenktą oro kokybę.
Oro paskirstymo principai
Galima pasirinkti kompromisą, kai tam tikrose pasirinktose patalpose bus taikomos mažesnės apykaitos normos (ir atitinkamai - mažesni reikalavimai oro kokybei). Kai kurie taiko supaprastintą metodiką, kai bendrą oro apykaitą skaičiuojama pagal tai, kiek žmonių yra visame name, nekreipiant dėmesio į faktą kad šviežias oras kartais paduodamas visai ne į tas patalpas, kuriose tuo metu randasi žmonės, tačiau priimant maksimalią rekomenduojamą normą: vienam žmogui - 36m³/h.
Rekomenduočiau į visus paminėtus metodus, kurie kaip ir leidžia pasirinkti mažesnę oro apykaitą atsižvelgti tik tuomet kai dėl ekonomijos sumetimų norima žiema iki minimumo sumažinti vėdinimo našumą. O sistemą reikėtu rinktis tokia, kuri leistų efektyviai vėsinti patalpas vasaros naktį.
Šiuolaikiniai rekuperatoriai užtikrina efektyvų vėdinimą su minimaliais šilumos nuostoliais. Rasojantis langai rodo per aukštą drėgnumą gyvenamose patalpose, o jį sąlygoja vėdinimo trūkumas ar jo nebuvimas. Ir jei Jūsų būste nėra spręstas vėdinimo klausimas, vadinasi prie jo teks grįžti. Čia būtina akcentuoti, jog lokaliniai ventiliatoriai įrengti vonioje ir virtuvėje dar nereiškia jog vėdinimo klausimas yra išspręstas.
Vėdinimo filosofijos esmė juk labai paprasta - turi būti užtikrintas nuolatinis šviežio oro pritekėjimas į gyvenamąsias patalpas ir nepertraukiamas oro šalinimas iš pagalbinių patalpų (vonia/tualetas/virtuvė/sandėliukas).

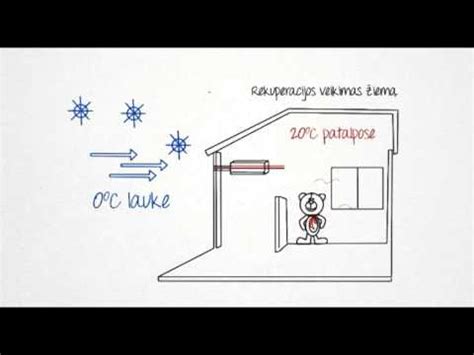

Šilumos atgavimo vėdinimo paaiškinimas
Pelėsis
Viena aktualiausių problemų, kuri gali atsirasti renovavus daugiabutį namą - atsiradęs pelėsis. Apšiltinus namo atitvaras, Jūs padidinote ir pačio statinio sandarumą. O tai reiškia jog dabar reikia žengti sekantį žingsnį - įrengti vėdinimo sistemą.
Pelėsis ant sienos
Senesnės statybos pastatuose oras natūraliai cirkuliavo per nesandarumus sienose, langų rėmuose, durų angose.
Komentarai dėl STR 2.09.02:2005
Klausimas: Reikalingas komentaras dėl STR 2.09.02:2005 „Šildymas, vėdinimas ir oro kondicionavimas“ reglamento 42.5 punkto, kuriame pateikiami vėdinimo įrangos patalpos atskyrimo reikalavimai, taikymo. Dauguma gaisrininkų reikalauja sudėti priesgaisrinius vožtuvus.
Komentarai: Pagal Statybos techninio reglamento (STR 2.09.02:2005) 42.5 punktą, vėdinimo įrangos patalpa turi būti atskirta atitinkamo priešgaisrinio tipo pertvaromis ir perdangomis. Ortakiuose, kertančiuose 1 tipo priešgaisrinę sieną, būtini ugnies vožtuvai. Taip pat pagal 43.2.3. punktą, ortakiuose, skirtuose Asg, Bsg ar Cg kategorijų patalpoms aptarnauti, tose vietose, kur ortakiai kerta artimiausias vėdinamosios patalpos priešgaisrines perdangas ir pertvaras, būtina įrengti ugnies vožtuvus.
Todėl gaisrininkų reikalavimas sudėti ugnies vožtuvus yra pagrįstas. Artūras Kureiša, UAB KOMFOVENT Minėto STR 43 p. yra gerokai išsamiau paaiškinta, kur reikia įrengti ugnies vožtuvus. Kas liečia gaisrinės saugos reikalavimus - tai yra didelė, ganėtinai sudėtinga tema, apimanti daugelį įvairių faktorių.
Jei pabandyčiau bent išvardinti jas - čia nebeužtektu vietos. Prieš komentuojant kažką, reikia išsamiai įvertinti konkretų projektą. Bet kurio atveju, įvertinti ar teisingai suprojektuota vėdinimo sistema geriausia patikėti specialistams. Kiek teko susidurti, „gaisrininkai“ gerai išmano visas gaisrinės saugos niuansus.
Nė viename iš galiojančių STR nėra nurodymo, kad mechaninė vėdinimo sistema yra privaloma A, A+, A++ energetinio efektyvumo klasės pastatams. Yra kalbama tik su išlygomis: "Jei pastate (jo dalyje) įrengta mechaninio vėdinimo su rekuperacija sistema, ..." Vadinasi, tokia sistema nėra privaloma. Teoriškai.
Kitas klausimas, kad norėdami gauti pastato tam tikrą A ir didesnę klasę, Jūs turite užtikrinti tam tikrus atitvarų šiluminės varžos dydžius ir tam tikrą pastato sandarumą. Su natūralia vėdinimo sistema tą galima užtikrinti tik šiltuoju metų laiku. Šaltuoju metų laiku aš nežinau, kaip užtikrinti prieštaraujančius energijos taupymo ir vėdinimo reikalavimus be vėdinimo sistemos su rekuperacija.
Taigi, teoriškai lyg ir nereikalaujama, bet praktiškai be to apsieiti yra labai sunku arba net neįmanoma. Galiojantis STR 2.01.02:2016 „Pastatų energinio naudingumo projektavimas ir sertifikavimas“. Pažiūrėkite jo VI skyriaus 14 ir 15-ą punktus bei 1 lentelę "Reikalavimai E, D, C, B, A, A+ ir A++ energinio naudingumo klasės pastatams (jų dalims).
Dr. Arūnas Stikliūnas, UAB Gilius ir Ko Vėdinimas. Kokia turi būti oro apykaita?
Oro apykaita: skirtingi reikalavimai
Oro apykaita - tai oro kiekis, kuris pakeičiamas patalpoje per tam tikrą laiką. Ši higienos norma taikoma beveik visoms patalpų kategorijoms, išskyrus tas, kur reikalingos ypatingos sąlygos.Tokia oro apykaita užtikrina tinkamą deguonies ir CO2 koncentraciją ore, kuri nekenkia žmogaus sveikatai ir savijautai. Tačiau, tokios apykaitos gali nepakakti kvapams pašalinti, todėl oro gaivumui reikėtų rinktis didesnę apykaitą.
Optimalūs higienos reikalavimai. Skaitoma, kad optimali oro kokybė pasiekiama, kai į patalpą, kur žmonės būna nuolat (ilgiau nei 2 val. be pertraukos), paduodama po 36m³/h šviežio oro kiekvienam žmogui.
Lietuvos STR reikalavimai gyvenamojo namo vėdinimui. Paskutinėje Statybų reglamento redakcijoje, kas liečia gyvenamųjų namų vėdinimo sistemų, įprasta higienos norma yra sumažinta iki ~18 m³/h šviežio oro vienam žmogui. Faktiškai, ~18 m³/h yra vidurkis tarp optimalios oro kokybės normos higienos požiūriu ir minimalios fiziologinės normos (kai pradeda trukti deguonies, o nuo per didelės CO2 koncentracijos po kurio laiko pradeda skaudėti galva). Ši, minimaliai leistina, norma naudojama taupumo sumetimais.
Pilnas komfortas pasiekiamas, kai vėdinimo sistema užtikrina tokią oro kokybę, kad įėjus iš lauko praktiškai nejaučiate skirtumo. Vėdinimo sistema spėja pašalinti visus išsiskiriančius kvapus, kuriuos gali užuosti žmogaus uoslė. Tai pasiekiama, kai oro kaita patalpose yra ~3-4 kartus per valandą.
Ypatingi reikalavimai atskiroms zonoms Tam tikroms zonoms, pavyzdžiui, virtuvei, saunai, biliardinei ar mankštos patalpai, gali būti taikomi ypatingi reikalavimai. Tokiais atvejais pirma parenkama speciali oro judėjimo schema, o antra - ištraukiamo iš užterštos zonos oro kiekis apskaičiuojamas taip, kad durų angoje užtikrinti didesnį oro judėjimo greitį, nei judėjimas, kuri gali sukelti natūralus faktoriai.
Minimalūs fiziologiniai reikalavimai Minimalus oro kiekis, reikalingas žmogui, yra ~2 m³ oro per valandą. Tačiau, tam, kad visoje patalpos ertmėje palaikyti tinkamas deguonies ir CO2 koncentracijas, reikia kur kas didesnės oro apykaitos - 10 m³/h šviežio oro vienam žmogui.
Normalaus drėgnumo palaikymas Oro drėgnumas yra svarbus oro kokybės parametras. Kai drėgnumas viršija 60 %, žmonės labiau prakaituoja, skundžiasi dėl prastos savijautos ir "blogo" oro. Padidėja pelėsio atsiradimo pavojus. O jei drėgnumas nukrenta žemiau 40 %, džiūsta gerklė bei oda, dėl ko stipriai padaugėja susirgimų, susijusių su kvėpavimo takais.
Lauke oro drėgnumas nėra pastovus. Žiemą, kai temperatūra ~0 ºC, lauko ore drėgmės yra vos 2 g/m³, o šiltuoju laikotarpiu gali siekti 10 g/m³ (būtent tiek reikia turėti patalpoje, kad prie +22 ºC drėgnumas neviršytų 60 %).
Jei turite vėdinimo sistemą su rotaciniu rekuperatoriumi, žiemą jis sugeba drėkinti tiekiamą orą ir galima ištisą sezoną palaikyti vienodą oro apykaitą, kuri užtikrina ne tik optimalų režimą natūralių drėgmės perteklių šalinimui, bet ir norimą oro kaitą oro švarumui palaikyti. O jei namo ventiliaciją atlieka plokštelinis rekuperatorius, kondicionierius ar kokios orlaidės, tai, norint palaikyti optimalų oro drėgnumą, žiemą oro kaitą teks stipriai pamažinti, dėl ko nukentės oro švarumas.
Minimalus (budintis) ventiliacijos režimas Visi daiktai išskiria tam tikrą lakiųjų medžiagų kiekį. Nors tas kiekis yra niekingai mažas, jei patalpa visai nevėdinama, bėgant laikui joje gali susidaryti pavojinga vienokių ar kitokių kenksmingų medžiagų koncentracija. Kad to išvengti, absoliučiai visose patalpose, įskaitant sandėlius ir rūsius, net tuomet, kai jose nėra žmonių, turi būti užtikrinta oro kaita ne mažesnė kaip 1.3 m³/h į 1 m2 grindų ploto (arba 0.3-0.5 karto/val., priklausomai nuo patalpos aukščio).
Pagal ištraukiamą iš WC ir kitų patalpų oro kiekį Siekiant užkirsti kelią mikroorganizmų plitimui iš WC, dušo, vonios, virtuvės bei kitų "nešvarių" patalpų, išvardintose patalpose įrengiamas oro ištraukimas, kuris be sustojimo veikia 24 valandas per parą. Oro kiekiai nustatomi ne mažesni nei minimaliai leidžia higienos normos ir STR.
Namo šildymas arba vėsinimas
Kai kalbama apie kanalinės vėdinimo-kondicionavimo (ir orinio šildymo) sistemos įrengimą, tiekiamas į kiekvieną patalpą oro kiekis skaičiuojamas pagal jos vėsinimo (arba šildymo) poreikį, proporcingai paskirstant kondicionieriaus šaldymo/šildymo galią po visas patalpas. Bendras sistemos tiekiamas oro kiekis parenkamas pagal kondicionieriaus (ar kitokio šildytuvo) šildymo galią, taip, kad tiekiamo ir patalpos oro temperatūrų skirtumas neviršytų komfortinės ribos.
Kaip taisyklė, reikalinga šildymui ar šaldymui oro apykaita yra ~3 kartus didesnė už šviežio oro poreikį patalpų ventiliacijai, tad projektuojama sistema, dirbanti recirkuliacijos principu, kai didesnė dalis oro paimama iš patalpų, nufiltruojama, pašildoma (arba atšaldoma) ir vėl grąžinama į patalpas. Prie šio recirkuliuojamo oro pamaišoma dalis paimamo iš lauko šviežio oro. Lauko oro kiekis šio atvejų skaičiuojamas taip, kad paskirstant orą po patalpas pagal pasirinktas šaldymui ar šildymui proporcijas, šviežio oro dalis kiekvienoje patalpoje būtų ne mažesnė nei reikia, kad užtikrinti norimą patalpos ventiliaciją.

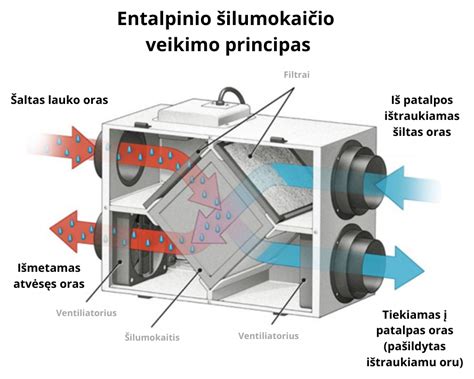

Rekuperacinės sistemos schema
Pasyvaus vėsinimo funkcija
Kai vėdinimo sistemos projektas numato gamtinę atsinaujinančią energiją panaudoti patalpų vėsinimui, tai vadina - pasyvaus vėsinimo funkcija. Patalpos atšaldomos be kompresorių ar kitų elektrą naudojančių prietaisų.
Pvz., pasinaudojant tuo, kad naktį oro temperatūra yra ~10 ºC žemesnė nei dieną, vėdinimo sistema naktį įsijungia pilnu pajėgumu (kelis kart padidina oro apykaitą) ir, tiekiant didelius kiekius šalto oro, per naktį atvėsina vidines sienas, baldus ir viską, kas yra patalpoje. Dieną ventiliacija persijungia į minimalias apsukas, kad kuo mažiau karšto oro patektų į patalpas, o sienos atiduoda sukauptą "vėsumą", neleisdamos orui patalpose per daug įšilti.
Šaldymo efektas priklauso nuo to, kiek gerai sistema sugebėjo per naktį atvėsinti sienas. Tad, norint pasiekti juntamo efekto, oro apykaita turi būti didinama 3-4 kartus. Orientacijai: kai oro kaita yra 1200 m³/h, pasyvaus vėsinimo efektas bus lygus 12 val. veikiančiam kondicionieriui, kurio šaldymo galingumas yra 2 kW.
Geoterminis šildymas ir namo kondicionavimas
Gali būti suprojektuotas namo kondicionavimas, panaudojant kanalinį šildytuvą ir šaltą vandenį, cirkuliuojantį požeminiame geoterminio šildymo sistemos kontūre, arba orui vėsinti panaudojant žemės šilumokaitį (ŽŠ). Rengiant tokį vėdinimo projektą, bendra oro apykaita taip pat skaičiuojama, vertinant patalpų šaldymo poreikį. Tik už pagrindą priimamas ne kondicionieriaus galingumas kaip orinio šildymo atveju, ir ne dienos/nakties vidutinis temperatūrų skirtumas, kaip pasyvaus vėsinimo sistemoje, o žiūrima į tai, kokia yra šaldymo nešėjo temperatūrą pasirinktame variante ir iki kiek pasirinktas šilumokaitis sugeba atšaldyti lauko orą.
Oro paskirstymo principai
Reikia atkreipti dėmesį, kad pagal visas išvardintas metodikas namo vėdinimo sistemos našumas apskaičiuojamas kaip visų patalpų apykaitų sumą (atskirai - padavimo ir ištraukimo). Gaunasi taip, kad jei name gyvena 2 žmonės, tačiau name yra 5 kambariai, kuriuose jie dažnai ir ilgą laiką būna kartu - oro kaita turi būti ne 2 x 36 = 72, o 5 x 2 x 36 = 360 m³/h.
Galima pasirinkti kompromisą, kai tam tikrose pasirinktose patalpose bus taikomos mažesnės apykaitos normos (ir atitinkamai - mažesni reikalavimai oro kokybei). Šis variantas gaunasi kiek geresnis tuo atveju, jei name veikia recirkuliacinė sistema, arba kitokiu būdu užtikrinamas pakankamai intensyvus oro maišymas tarp patalpų. Tuomet „šviežio“ oro dalis kiek padidėja, nes iš kitų patalpų priteka, pavadinkim - ne iki galo sugadintas oras, kuris kiek atskiedžia per prastą orą šioje patalpoje.
Kai kurie taiko supaprastintą metodiką, kai bendrą oro apykaitą skaičiuojama pagal tai, kiek žmonių yra visame name, nekreipiant dėmesio į faktą, kad šviežias oras kartais paduodamas visai ne į tas patalpas, kuriose tuo metu randasi žmonės, tačiau priimant maksimalią rekomenduojamą normą: vienam žmogui - 36 m³/h. Suprantama, kad tam tikrais momentais, kai žmonės susirinks tam tikroje patalpoje - realiai gausis, kad oro kokybė vos atitinka mažiausių medicininių reikalavimų - 10 m³/h.
Apykaitą galima mažinti įvertinus natūralią oro infiltraciją per langų nesandarumus, tačiau naudojant šiuolaikinius langus, infiltracija nėra didelė. Be to, jos reikšmę sunku patikimai įvertinti, nes ji priklauso nuo vėjo greičio, lauko temperatūros, langų orientacijos ir t.t. Priimama, kad infiltracija nėra reikšminga ir ji gali tik truputi pagerinti pasitrenktą oro kokybę.
Rekomenduojama į visus paminėtus metodus, kurie kaip ir leidžia pasirinkti mažesnę oro apykaitą, atsižvelgti tik tuomet, kai dėl ekonomijos sumetimų norima žiemą iki minimumo sumažinti vėdinimo našumą.
Bet kaip įrengta vėdinimo sistema dar neužtikrina norimo rezultato:
- Šviežias oras tiekiamas į gyvenamąsias zonas, iš kurių turi tekėti per pratekėjimo zonas į labiau užterštas, drėgnas, t.y. šalinimo zonas.
- Oro tekėjimas iš oro tiekimo zonos į pratekėjimo zoną ir iš jos į oro šalinimo zoną turi būti užtikrintas tiek esant atidarytoms, tiek ir uždarytoms patalpų durims. Lauko oras turi būti paimamas ten, kur yra švariausias (išlaikant reikiamą atstumą nuo nuotekų alsuoklių, kaminų, oro išmetimo angų, šiukšlių konteinerių, automobilių stovėjimo aikštelių).
- Ortakiai yra vėdinimo sistemos dalis, kuri gali būti standi skardinė arba lanksti plastikinė. Kiekviena jų turi savo privalumų, kiekviena jų tinkamai suprojektuota yra tinkama naudojimui.
- Filtrų klasė turi būti parinkta pagal poreikį konkrečių paskirčių vėdinimo sistemoms. Gyvenamųjų pastatų vėdinimo sistemoms dažniausiai naudojamos šios filtrų klasės - G3, G4, F5, F7. Prieš pasirenkant filtrų klasę, svarbu numatyti, kuo ilgesnį efektyvaus naudojimo laikotarpį. Filtrai privalo būti valomi arba keičiami reguliariai, kai tik užsiteršia.
- Bypass oro apvedimo sklendė vasaros naktų vėsinimui - uždaro šilumokaitį atidarydama oro apėjimo kanalą, kad nevyktų šilumogrąža, t.y. kad nebūtų tiekiamas šiltas oras į patalpas kai to nereikia. Bypass naudojama vasaros naktimis, kai lauke vėsiau nei viduje.
- Rekuperatorius yra pagrindinė efektyvios vėdinimo sistemos dalis, kurios svarbiausios funkcijos - užtikrinti reikiamą oro apykaitą, filtruoti tiekiamą ir šalinamą orą bei sugrąžinti šilumą. Rekuperatoriaus galingumas turi būti optimaliai parinktas pagal projektinius oro kiekius. Šilumokaitis - pagrindinis ir vienintelis komponentas, lemiantis šilumos sugrąžinimo kiekį. Renkantis rekuperatorių rekomenduojama pasirinkti kuo didesnį efektyvumo rodiklį turintį irenginį. Ventiliatoriai - pagrindinė įrenginio dalis, tiesiogiai įtakojanti elektros sąnaudas. Plačiausiai naudojami ventiliatoriai yra AC arba EC technologijos. Rekomenduojama rinktis rekuperatorius, kuriuose jau yra integruoti elektroninės komutacijos (EC) ventiliatoriai. Rekuperatoriaus triukšmo izoliacija - vienas svarbesnių įrenginio pasirinkimo faktorių. Filtrai - filtrus rekomenduojama rinktis pagal filtracijos poreikį. Rekuperatoriaus valdiklis - priklausomai nuo gamintojo, valdikliai gali būti įvairių tipų - integruoti įrenginyje, išoriniai montuojami patogioje valdymui vietoje, mechaniniai, mechaniniai su papildomais diodais, pranešančiai apie poreikį valyti filtrus, automatiniai ir kt.
