Ar galima rekuperatorių statyti nešildomoje patalpoje?

Šiuolaikiniuose namuose vis didesnį dėmesį skiriame energijos efektyvumui ir vidaus oro kokybei. Ypač A+ energetinės klasės namuose, rekuperacinės vėdinimo sistemos tampa ne tik patogumo, bet ir būtinybės klausimu.

Tačiau vienas svarbiausių aspektų, kuris dažnai nulemia visos sistemos efektyvumą - tinkama šilumogrąžio montavimo vieta. Šilumos grąžinimo įrenginys, tinkamai įrengtas, ne tik užtikrina optimalią oro cirkuliaciją, bet ir reikšmingai sumažina šildymo išlaidas.

Šiame straipsnyje detaliai aptarsime, kur dažniausiai montuojamas rekuperatorius, kokie veiksniai lemia tinkamos vietos pasirinkimą ir kokių klaidų reikėtų vengti. Sužinosite apie populiariausias rekuperatoriaus montavimo vietas tiek privačiuose namuose, tiek butuose, bei kaip tinkamai pasiruošti šio įrenginio įrengimui.

Rekuperatoriaus vaidmuo namų vėdinimo sistemoje

Rekuperacinė sistema yra mechaninio vėdinimo su šilumos atgavimu (MVŠA) esminis komponentas. Jos pagrindinis tikslas - užtikrinti nuolatinį šviežio oro tiekimą į patalpas, tuo pačiu išsaugant energiją, kuri kitaip būtų prarandama su išmetamu oru.

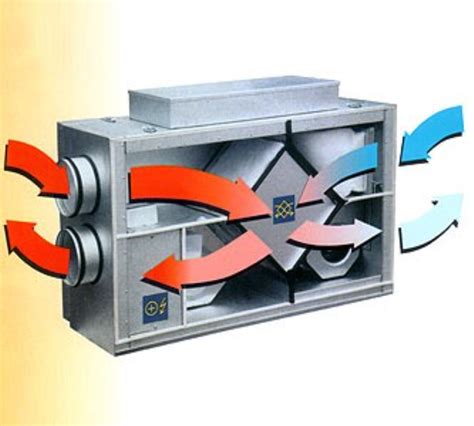

Šilumogrąžis perima šilumą iš išeinančio oro ir perduoda ją įeinančiam šviežiam orui, taip sumažindamas šildymo ar vėsinimo poreikį. Centralizuotas vėdinimas su rekuperatoriumi užtikrina ne tik energijos taupymą, bet ir geresnę oro kokybę namuose.

Šiuolaikiniai namai statomi vis sandaresni, todėl natūralus vėdinimas tampa nepakankamas.

Temperatūros reikalavimai rekuperatoriui

Rekuperatorius turi būti kambario aplinkos temperatūroje. Statyti galite bet kurioje patogioje vietoje jūsų būste kurios temperatūra atitinka gyvenamų patalpų temperatūrą.

Žemiausia rekomenduojama temperatūra rekuperatoriui ir yra +5 laipsniai, visgi geriau, kad temperatūra nenukristų žemiau +10.

Minimalią rekuperatoriaus aplinkos temperatūrą gamintojas nurodo techninėje dokumentacijoje. Jo vertė priklauso nuo korpuso struktūros, todėl norint užtikrinti rekuperatoriaus veikimą esant žemai temperatūrai, reikia pašalinti šiluminius tiltus ir naudoti tinkamą izoliacijos storį bei kokybę.

Jei nenaudojama mansarda, tam reikėtų įrengti šildymo sistemą, palaikančią + 5 ° C temperatūrą. Šios sistemos eksploatavimo išlaidos tikriausiai viršytų sutaupytas lėšas naudojant rekuperatorių.

Kadangi iš rekuperatoriaus reikia išleisti kondensatą ir pagal galimybes reikia sumažinti šilumos nuostolius nuo korpuso ir kolektorių bei ortakių, tai pageidautina montuoti rekuperatorių patalpoje su teigiama temperatūra (> 0 C).

Aišku, galima įrengti rekuperatorių nešildomoje palėpėje, kur temperatūra gali nukristi gerokai žemiau 0 C. Tačiau tada reikia papildomai gerokai apšiltinti patį rekuperatorių, pagrindinius ortakius, kolektorius ir, pageidautina, kondensato išleidimo vamzdelį vesti iš karto žemyn per lubas į šiltą patalpą.

Būtinai reikia pasirūpinti, kad kondensatas neužšaltų. Aišku yra neišvengiama šiek tiek nuostolių. Sprendimus reikia priimti pagal konkrečią vietą.

Galima ir nešildomoje patalpoje jį pastatyti, tik reiks tada jį izoliuoti.

Alternatyvūs montavimo būdai

Griežtų apribojimų dėl rekuperatoriaus įrengimo vietos nėra. Tačiau parenkant jo vietą, reikėtų pasitikslinti - prie kokios aplinkos temperatūros pateikiami visi techniniai įrenginio parametrai, kuriuos deklaruoja gamintojas.

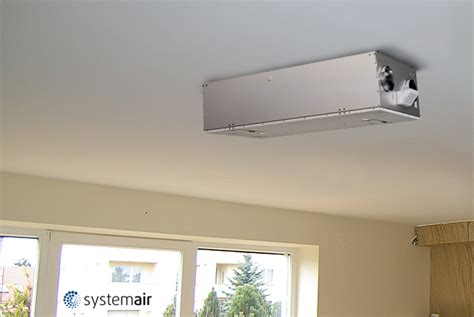

Alternatyvos yra rinktis lubinio tipo rekuperatorius, kurie būtų sumontuojami palubėje kokioje nors pagalbinėje erdvėje (tambūras, drabužinė) ir uždengiami gipso reviziniu liuku.

Taip pat yra variantas kompaktiškas rekuperatorius montuojamas virtuvės spintelėje kartu su integruotu gartraukiu.

Reikia žiūrėti individualiai, galima ir spintoje jį dėti ir drabužinėje. Palubiniai yra, tai kokiame koridoriuje galėtų juos projektuoti.

Alternatyvių vėdinimo sistemų tikrai yra.

Kodėl dauguma rekuperatorių negali dirbti nešildomoje patalpoje?

Pastatydami rekuperatorių į nenaudojamą mansardą, palėpę ar kitą patalpą, kuri nebūtinai turi būti šildoma, sutaupysite vietos pastato viduje ir supaprastinsite vėdinimo sistemą.

Problema ta, kad daugumai rekuperatorių reikalinga minimali aplinkos temperatūra, kuri turi būti aukštesnė nei + 5 ° C, o žiemą nešildomoje palėpėje temperatūra yra tik šiek tiek aukštesnė nei lauke.

Minimalios aplinkos temperatūros ribojimas yra skirtas apsaugoti rekuperatorių nuo drėgmės ir kondensacijos ant vidinių korpuso paviršių, vandens užšalimo kondensato dėkle ir išlaikyti deklaruojamą šilumos atgavimo efektyvumą.

Rekuperatoriaus veikimas esant žemesnei temperatūrai nei reikuomenduojama lemia rimtus gedimus, todėl mes juos išsamiai išanalizuosime.

• Drėgmė kondensuojasi korpuso viduje, kai šiltas ir drėgnas oras, pašalinamas iš patalpų, susitinka su šaltais vidiniais rekuperatoriaus korpuso paviršiais. Kondensacijos priežastis yra korpuso šiluminiai tiltai ir nepakankama jo izoliacija. Dėl kondensato vanduo kaupiasi į korpusą ir nuteka.
• Kondensato dėkle vanduo gali užšalti, kai korpuso paviršiaus temperatūra nukrinta žemiau 0 ° C. To priežastis yra šilumos tiltai arba per plona ir nevienoda dėklo izoliacija. Užšalus vandeniui kondensato dėkle, kondensatas nenuteka į kanalizaciją, o tai lemia vandens užsistovėjimą.
• Šilumos atgavimo efektyvumas sumažėja, kai aušinamas iš patalpų išleidžiamas oras ir į patalpas tiekiamas oras kontaktuoja su vėsiais korpuso vidiniais paviršiais ir rekuperatoriaus jungtimis.

Rekuperatoriaus veikimas žemoje temperatūroje

Jo vertė priklauso nuo korpuso struktūros, todėl norint užtikrinti rekuperatoriaus veikimą esant žemai temperatūrai, reikia pašalinti šiluminius tiltus ir naudoti tinkamą izoliacijos storį bei kokybę. Be to, izoliacija turėtų būti vienalytė ir ilgaamžė (pvz., mineralinė vata).

Vis dėlto rekuperatoriaus, suprojektuoto veikti žemoje temperatūroje, korpusas turi būti visiškai sandarus. Dėl korpuso nesandarumo tiesiogiai susimaišo oro srautai ir patenka į rekuperatoriaus vidų iš patalpos, kurioje įrengtas rekuperatorius.

Todėl per didelis nuotėkis tiesiogiai veikia šilumos atgavimo efektyvumą, prisideda prie drėgmės kondensacijos ir gali užšaldyti kondensatą rekuperatoriaus viduje. Rekuperatorių korpusų sandarumo klasifikacija nurodyta standarte EN 13141-7.

Dauguma rekuperatorių korpusų nėra skirti veikti esant žemai temperatūrai. Todėl norint išvengti gedimų juos naudojant, tokio rekuperatoriaus veikimo aplinkos temperatūra turėtų būti pakankamai aukšta.

„AirPack 4“ rekuperatorius ir šalta temperatūra

Šilumos susigrąžinimo efektyvumo nepriklausomybė nuo aplinkos temperatūros akivaizdi vieno iš kelių bandymų, atliktų itin žemoje temperatūroje, projektuojant „AirPack 4“, rezultatuose.

Bandymo metu „AirPack 4“ veikia 7 valandas 150 m3/h išeiga, kai šalinamo oro temperatūra yra lygi 20 °C, šalto oro drėgmė yra 70% ir lauko oro temperatūra yra lygi -16 °C.

Rekuperatorius buvo dedamas į kamerą, kurioje pirmąsias 3 valandas palaikoma + 20 °C temperatūra. Tada kameroje su rekuperatoriumi temperatūra buvo sumažinta iki -15 °C. Nepaisant rekuperatoriaus aplinkos temperatūros sumažėjimo 35 °C, šilumos susigrąžinimo efektyvumas nepakito.

„AirPack 4“ neturi šiluminio tilto, korpuso sandarumas visada atitinka A1 klasę (EN 13141-7), o šilumos izoliacija kiekvienoje sekcijoje yra 50 mm storio. Dėl to rekuperatoriaus vidus išlieka termiškai stabilus visus metus, nepaisant aplinkos temperatūros, kuri mansardoje ar kitoje patalpoje gali svyruoti nuo -15 ° C žiemą iki + 50 ° C vasarą.

„AirPack 4“ cirkuliuojamas oras žiemą neatvėsta iš korpuso vidaus ir vasarą nuo jo nešyla. Todėl rekuperacijos efektyvumas yra didelis ir nepriklauso nuo aplinkos sąlygų.

Visiškas drėgmės kondensacijos pašalinimas korpuso viduje. Esant mažesnei nei 0 °C aplinkos temperatūrai, net ir mažiausias šiluminis tiltas kelia kondensato ar vandens užšalimo riziką rekuperatoriaus korpuse. Todėl norint pasiekti visišką prietaiso patikimumą, nepakanka radikaliai sumažinti šiluminius tiltus - būtina juos visiškai pašalinti.

Kurdamas „AirPack 4h“ rekuperatorių gamintojas apie tai žinojo, todėl „FullShell“ korpusuose nėra metalinių ar plastikinių tvirtinimo detalių. Visos korpuso dalys, taip pat filtro ir šilumokaičio dangteliai yra pagaminti iš izoliacinės medžiagos, pasižyminčios puikiomis mechaninėmis savybėmis.

Korpuso elementai tarpusavyje sujungiami tik patentuotų formų jungtimis, kurios taip pat veikia kaip sandarikliai. Be to, dėl sukurtų visiškai izoliuotų EPP jungčių, „AirPack 4 h“ rekuperatoriaus jungtys su ventiliacijos kanalais taip pat neturi šiluminių tiltų.

Dėl puikios izoliacijos „AirPack 4h“ rekuperatoriaus išorinio paviršiaus temperatūra visur artima aplinkos temperatūrai. Tai reiškia, kad rekuperatoriaus korpusas beveik nepraleidžia šilumos į aplinką.

Kurdamas „AirPack 4“ rekuperatorių gamintojas atliko daugybę termovizinių bandymų. Vienas iš bandymų buvo palyginti temperatūros lauką ant „AirPack 4“ rekuperatoriaus korpuso išorinio paviršiaus ir ant tradicinės struktūros rekuperatorių iš lakštinio metalo su mineralinės vatos izoliacija.

Bandymas buvo atliktas tomis pačiomis sąlygomis, kai šalinamas oro srautas buvo 250 m3/h. Kambario temperatūra -2 °C, oro srauto, tekančio per vėdinimo įrenginį, temperatūra + 20 °C. Nuotraukose aiškiai parodytos vietos, kur atsiranda šilumos nuostoliai.
