Karkasinė medienos konstrukcija ir didelis stiklo kiekis - derinys, dėl kurio tvirtumo ir šiluminių savybių neretai kyla abejonių. Tačiau, tinkamai suprojektuotas ir pastatytas karkasinis namas gali būti ne tik patvarus, bet ir ekonomiškas bei estetiškas. Šiame straipsnyje aptarsime svarbiausius aspektus, kuriuos reikėtų žinoti planuojant blokelių namo projektą karkasiniam namui.
Karkasinio Namo Privalumai ir Trūkumai
Karkasinis namas išlieka universaliausias statybos būdas kaimiškoje vietovėje ir priemiesčiuose. Kaimiškoje vietovėje karkasinis namas konkuruoja su rąstiniais namais. Jei tai paprastas vasarnamis dauguma atvejų paprasčiau statyti rąstinį namą. Tačiau jei namas bus naudojamas šaltuoju periodu neabejotinai geresnis pasirinkimas - karkasinis namas. Karkasinį namą reikės gerokai mažiau šildyti, jame net būtų galima pastoviai palaikyti šildymą. Su karkasine statyba gana nesunkiai pasiekiama B, dažnai be didelių pastangų A klasė. Tokioje sodyboje pakaks elektrinio šildymo ir sąnaudos bus itin nedidelės.
- Privalumai:
- Greita statyba: Karkasinio namo statyba trunka 2-3 mėn.
- Ekonomiškumas: Sąlyginai pigus statybos būdas.
- Energetinis efektyvumas: Galimybė pasiekti aukštą energinį efektyvumą.
- Lankstumas: Naudojant medines konstrukcijas, statomi įmantrūs namai, apdailą atliekant pasirinktomis medžiagomis.
- Trūkumai:
- Mitai ir prietarai: Vis dar gyvuoja nemažai prietarų, susijusių su karkasiniais pastatais.
- Kokybės kontrolė: Svarbu užtikrinti kokybišką statybą ir medžiagų naudojimą.
Karkasinių Namų Tipai
Labiausiai paplitusi - rėminė konstrukcija su perdengimais, kartais vadinama kanadietišku karkasinių namų tipu, kadangi dažniausiai taip statoma Kanadoje ir Šiaurės Amerikoje. Šioje konstrukcijoje kiekvienas sluoksnis turi platformos arba pado formą. Karkasas statomas iš apačios į viršų. Pirmiausia montuojamas apatinis apvadas (rostverkas), kuris uždedamas ant pamato. Ant apvado dedamos pirmojo aukšto perdengimo lagės, kurios sujungiamos pagalbinėmis lagėmis. Tašai - statramsčiai atlieka laikančiąją funkciją. Apačioje jie tvirtinami prie rostverko, viršuje tampa murloto pagrindu. Antro aukšto įrengimas toks pat, kaip ir pirmojo.
Tradicinė rėminė konstrukcija:
- Apatinis apvadas (rostverkas);
- Tarpiniai karkaso stovai;
- Kampinis karkaso stovas - statramstis;
- Rėmo skersinis (rygelis);
- Viršutinis apvadas;
- Apatinis antro aukšto apvadas;
- Medinė antro aukšto perdengimo sija (balkis);
- Gegnės;
Karkasinio Namo Projektavimas
Karkasinio namo projektas ruošiamas pagal gyventojų poreikius ir specifiką. Jis mažai skirsis nuo mūrinio namo projekto. Nors karkasinis namas turi gerokai daugiau galimybių architektūriniams sprendimams nei mūrinis ar juolab rąstinis namas. Namui reikėtų iš karto suprojektuoti elektros ir inžinierinių komunikacijų, instaliacijos, vėdinimo projektines dalis. Turi būti atlikti grunto tyrimai ir paskaičiuoti pamatai.
Konstrukcijų projektas yra privalomas dokumentas sėkmingoms namo statyboms ir pridavimui. Konstruktorių parengtoje byloje matysite esminius pastato konstruktyvinius sprendinius, apkrovų skaičiavimus, konstruktyvinius mazgus ir brėžinius, reikalingus namo statyboms. Projektas yra parengtas karkasiniam arba mūriniam (blokelių) namui.
Naujovė karkasinių namų projektavime tai konstrukcinė dalis kuriame tiksliai paskaičiuojama mediena. Šis projektas naudojamas išpjauti tikslių matmenų medieną. Pagal pateiktą architektūrinį projektą paverčiama konstrukcijų projektu. Vėliau kompiuterinės staklės išpjaus medieną milimetro tikslumu.
Mediena Karkasiniam Namui
Karkasinio namo pagrindas yra kokybiška mediena. Mediena turi būti gerai išdžiovinta, pageidautina kalibruota. Dažniausiai kokybiškai statybai naudojama C 24 klasės mediena. Tokia mediena yra tikslių matmenų, kalibruota, graduota ir iš visų pusių apipjauta. Mediena labai mažai kraiposi, išlaiko parametrus. Iš C24 klasės medienos išpjauti ruošiniai karkasui. Jungimo vietose padarytos įpjovos. Toks medienos supjovimas leidžia itin tiksliai ir paprastai surinkti karkasinio namo konstrukciją.
Rostverko detalė susidedanti iš dviejų tašų. Apatinis tašas išdėstomas palei pamatų perimetrą ir sužymi namo rėmą. Prie viršutinio pritvirtinami statramsčiai ir padaromas rėmas. Rėmą pakėlus rostverko tašai sujungiami.
Statybai dažnai taupoma naudojant C16 ( tik kalibruota) ar iš viso pačių paruoštą ir natūraliai išdžiovintą medieną. Natūraliai džiovinta mediena dažnai turi įsimetusių patogenų ir su laiku jie vystosi ir ardo medį. Taip pat atsiranda konstrukcinės deformacijos kurios vėliau sukels sunkumų sandarinime, apdailoje bei tolimesnėje karkasinio namo eksploatacijoje.
Lentpjūvėje mediena pjaunama su penkių krypčių frezavimo galvomis. Tai leidžia padaryti itin sudėtingus įpjovimus ir išgauti didelį tikslumą. Kol kas daugiau konstrukcinės medienos karkasiniams namams užsako skandinavai. Jie suprato, kad keliomis dešimtimis procentų brangesnė mediena labai greitai atperka sumažėjusius darbo kaštus. Karkasinį namą su tiksliai išpjauta mediena gali surinkti net žemos kvalifikacijos darbininkai. Be to surinkimo laikas sumažėja perpus ar net daugiau. Objekte nebereikia jokių pjaustymų, matavimų ir nelieka medienos atliekų. Supjauta ir išdžiovinta mediena gana kompaktiškai susipakuoja ir gali būti atvežama pigesniu krovininiu transportu. Taip pat iškeliama iš sunkvežimio paprastų manipuliatorių pagalba.
Minimalūs reikalavimai stiprumo klasėms, nustatyti standarte EN 14081:2007
| Standartas EN 1912 | C14 | C16 | C18 | C22 | C24 | C27 | C30 | C35 | C40 |
|---|---|---|---|---|---|---|---|---|---|
| Atsparumas lenkimui N/mm2 | 14 | 16 | 18 | 22 | 24 | 27 | 30 | 35 | 40 |
| Atsparumas tempimui N/mm2 | 8 | 10 | 11 | 13 | 14 | 16 | 18 | 21 | 24 |
| Atsparumas slėgimui N/mm2 | 16 | 17 | 18 | 20 | 21 | 22 | 23 | 24 | 26 |
| Elastingumo modulis KN/mm2 | 7 | 8 | 9 | 10 | 11 | 12 | 12 | 13 | 14 |
| Tankis Kg/m3 | 200 | 310 | 320 | 340 | 350 | 370 | 380 | 400 | 420 |
Įrankiai Karkasinio Namo Statybai
Karkasinio namo statybos našumą ir atliekamų darbų kokybę labai įtakoja turimi įrankiai. Daugybę darbų galima atlikti patiems. Ypač kai dabar nemažai detalių yra lengvai montuojamos. Dalį nedidelių įrankių verta turėti pačiam: akumuliatorinis suktukas, elektrinis gręžtuvas, siaurapjūklis. Tačiau daug rečiau naudojamų ir brangesnių įrankių verta nuomotis.
Vienas iš dažniausiai nuomojamų įrankių yra automobilinė priekaba. Automobilio priekabos būna vienaašės ir dviašės. Nuo to priklauso priekabos keliamoji galia. Savo priekabos neapsimoka pirkti karkasinio namo statybai. Jų prireikia skirtingų. Ilgoms lentoms, dailylentėms, grindlentėms vežti reikia ilgesnės priekabos. Blokeliams, cementui, plytoms prireikia nedidelės, bet didelės keliamosios galios automobilio priekabos.
Jei patys surenkate karkasą, labai pravers viniakalė. Darbai pagreitėja kelis kartus. Dažniausiai naudojamos dujinės viniakalės. Vieno dujų balionėlio pakanka apie 1000 vinių įkalti. Tokį kiekį vinių su įprastu plaktuku tektų kalti trejetą dienų.
Karkasinio namo statyboje būna daug epizodinių betonavimo darbų. Tenka betonuoti pagrindinius ar terasinius polius, juostinius pamatus iš klojinių arba liktinių klojinių iš betoninių / putplasčio blokelių. Daugeliui darbų neapsimoka vežti paruošto betono, per dideli kiekiai. Darbus palengvins betono maišyklė ir betono vibratorius. Betono vibratorius betoną sugrūda į visas ertmes.
Darbus taip pat pagreitina matavimo prietaisai. Montuojant skersinius reikia didelio tikslumo nes vėliau turės tilpti akmens vata. Labai pagreitina lazerinio linijinio nivelyro naudojimas.
Darbams įpusėjus, prieš pradedant apdailą, verta atlikti sandarumo tyrimą. Reikia patikrinti visus mazgus su termovizoriumi. Esant netgi gana nedideliam temperatūrų skirtumui tarp lauko ir vidaus matomos sandarumo ar šiltinimo problemos.
Karkasinio Namo Pamatai
Karkasinis namas ar pirtis yra labai lengvas pastatas, todėl nereikia stiprių pamatų. Galima paruošti juostinius arba polinius pamatus. Poliniams pamatams verta įrengti betoninį rostverką, nors galimas ir medinis. Poliai turi remtis į stiprų gruntą, nes namo apkrovos tenka ne pamatams, o gruntui.
Karkasinio pastato konstrukcijos svoris nėra didelis, apkrovos į pamatus taip pat, todėl galima panaudoti GKG3 pamatinius blokelius. Pirmiausia jei reikia įrengiamas reikalingas kiekis gręžtinių polių su armatūra (apkrovas ir reikalingą armatūros kiekį apskaičiuoja konstruktorius), po to pamatų perimetru ant grunto klojamos 10 cm storio polistireninio putplasčio plokštės ir surenkami GKG3 pamatiniai blokeliai su armatūra, kurie, užpilti betonu, tarnauja kaip liktiniai klojiniai.
Naudojams C 20/25 stiprumo klasės betonas, tokio visiškai pakanka karkasinio namo gniuždymo jėgai atlaikyti.
Šis pamatų įrengimo būdas turi nemažai privalumų:
- Mažiau žemės darbų ir išlaidų (lyginant su juostiniais pamatais žemės darbų sumažėja apie 80 proc.);
- Mažiau reikia betono;
- Nereikia nuomotis ir montuoti klojinių;
- Nereikalinga sunki kėlimo technika;
- Pamatai vidiniu perimetru apšiltinami klijuojant 10 cm polistireninio putplasčio plokštes, išoriniu ir vidiniu perimetru bei horizontaliai įrengiama teptinė arba ritininė hidroizoliacija.
Pamato Hidroizoliacija
Betoną reikia atskirti nuo medienos hidroizoliaciniu sluoksniu. Hidroizoliacija gali būti tepama arba padaroma iš juostų. Hidroizoliacijai naudojamas ruberoidas arba kitos vandeniui nelaidžios medžiagos. Juostinės hidroizoliacijos privalumas, kad ją paklojus iš karto galima montuoti montuoti karkasą. Tačiau trūkumas, kad montuojant karkasą juosta gali pasislinkti, susilamdyti, suplyšti. Tepamos hidroizoliacijos privalumas tas, kad ji tikrai nepajudės pardėjus montuoti sieną. Trūkumas - tenka palaukti, kol išdžius.
Karkasinio Namo Karkaso Surinkimas
Renkant karkasą iš supjautos medienos tai labai supanašėja su Lego dėlione. Kiekvienas medienos ruošinys yra sužymėtas ir jo vieta pažymėta projekte. Belieka tik sudėti ir sutvirtinti tvirtinimo elementais. Tai bus visiškai nesudėtingas ir greitai atliekamas darbas. Jį gali padaryti netgi žemos kvalifikacijos darbininkai. Tuo tarpu dirbant su natūraliai džiovinta ir nesupjauta mediena reikės itin aukštos klasės darbininkų. Kiekvienas ruošinys matuojamas, pjaunamas. Tai smarkiai išaugina statybos savikainą. Dirbant tokiu būdu per 3 dienas sumontuotas namas iš supjautų ruošinių gali būti montuojamas 7 - 10 dienų.

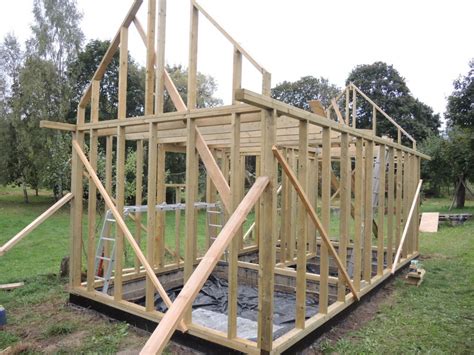

Karkasinio namo sienos surenkamos horizontaliai, ant žemės. Pradžioje surenkama pirmoji rostverko eilė, vėliau renkami rėmai. Darbus pagreitina viniakalė. Vertikalieji karkaso statramsčiai prišaudomi per rostverką. Dirbama su dujine viniakale ir vinimis. Viniakalės vinys yra itin kietos ir plonos, su gerai medyje įtvirtinančiomis užkarpėlėmis. Surinktos sienų konstrukcijos statomos ir paremiamos. Tarpusavyje jos bus sujungiamos išmatavus su gulsčiuku visomis kryptimis. Ramsčiai naudojami kaip įtvirtinimai suradus tinkamą horizontalumą. Pakalant ar atleidžiant išgaunamas aukštas tikslumas. Sujungus pritvirtinamos laikinos įstrižos laikančiosios, kad konstrukcija neišsikraipytų. Didelių namų konstrukcijoje gali būti naudojamos stacionarios įstrižosios, tai ypač paplitę amerikietiškų karkasinių namų statyboje. Laikinos įstrižainės dedamos vidinėje pusėje, nes greitai bus dedamos skersiniai tašai, tarp kurių dedamas konstrukciją dengiantis šiltinimo sluoksnis. Todėl atstumai (apie 60 cm) daromi pagal šiltinančiosios medžiagos storį. Tokiu atveju vatos plotis bus 61 centimetras.
Karkaso elementų montavimo eiliškumas
- Pradžioje visu perimetru sumontuojamas rostverkas, ant jo paeiliui bus dedamos sienos. Geriausia, jei rostverko kraštas sutampa su pamato išoriniu kraštu.
- Galinės sienos dažniausiai montuojamos su frontono konstrukcija. Ši konstrukcija leidžia patogiai uždėti kraiginę lentą į kurią remiasi gegnės.
- Stogo šoną pritvirtinkite prie sienos papildomomis įstrižainėmis. Keliant vinys gali neišlaikyti svorio. Šiame statybos etape karkasą reikėtų išlyginti. Kad ir kaip tiksliai supjauti tašai, karkasas gali būti pakrypęs. Lyginama atremiant ir pakalant tašus. Po šio veiksmo reikia prisukti laikinas arba nuolatines įstrižaines. Taip pat gali būti prikalti įstrižiniai sienų tašai, kurie reikalingi statikai ir šiltinimo medžiagai palaikyti išorėje.
Apšiltinimas ir Sandarinimas
Norint pasistatyti šiltą namą, būtina užkamšyti visas skylutes, kad šaltas oras nepatektų į vidų. Mineralinė vata praleidžia vėją, todėl reikia dėti įvairias plėvelės ir plokštes ant namo elementų. Sandarumas svarbus visų tipų namams, tačiau karkasinių namų sienos šiltinamos mineraline vata, tad jiems tai ypač aktualu. Blogai sandarinti namai vėjuotomis dienomis visiškai nelaiko šilumos taip smarkiai padidindami šildymo sąnaudas.
Šalčio tilteliai susidaro patenkant išorės šalčiui per temperatūrai laidžias medžiagas į namo vidų. Kad taip nenutiktų tui būti naudojamos šalčiui nelaidžios medžiagos, kurios izoliuotų šalčio perėjimą.
Karkasinio/skydinio namo statyboje naudojamas medis, vata, medžio plokštės - t.y. medžiagos savaime nelaidžios šalčiui. Todėl pagrindinis tikslas yra užtikrinti sandarumą ir tikslumą montuojant tiek laikančias konstrukcijos, tiek izoliacines medžiagas (vatą, garo izoliacines plėveles).
Mineralinė vata į karkasą montuojama su 0,5 cm įvarža, kad sandariai užpildytų konstrukcijos ertmę. Garo izoliacija montuojama perdengiant plėvelės kraštus ir klijuojant sandūras juostele, prieš sudedant pertvaras ir prieš montuojant langus. Sumontavus langus būtina angokraščius per kelis kartus užpūsti putomis, kad neliktų jokių ertmių, sandariai apklijuoti juostomis. Vitrininiai langai negali liestis su pamatu, jie izoliuojami polistirolu.
Fasado Įrengimas
Mūsų šalyje labai populiari apdaila yra dekoratyvinis tinkas ir klinkeris. Renkantis šią apdailą karkasiniam namui dažniausiai daromas neventiliuojamas fasadas. Jei neventiliuojamas fasadas įrengiamas ant šlapios konstrukcijos arba į konstrukciją iš vidinės namo pusės gali patekti drėgmė, labai didelė tikimybė, kad konstrukcijoje atsiras pelėsių arba grybelių. Norint karkasiniame name turėti tokio tipo apdailą, prieš statant būtina pasikonsultuoti su specialistu.
