Radiatorių Pajungimo Schemos: Kaip Pasirinkti Tinkamai?

Sumanėte pasikeisti radiatorių, mat jis šaltas, senas, kiauras ar tiesiog nebemadingas ir netinka prie interjero? O gal dar norite perkelti jį prie kitos sienos ar dvigubai padidinti? Išsiaiškinkime, kokie radiatoriai - šoninio ar apatinio pajungimo - geriausiai tinka jūsų namams, ir kuo jie skiriasi.

Šilumos atidavimo ir veikimo prasme skirtumo tarp šoninio ir apatinio pajungimo radiatorių nėra. Skiriasi tik prijungimo tipai. Plieniniuose apatinio prijungimo radiatoriuose jo konstrukcijoje yra įmontuotas termostatinis vožtuvas, todėl jie truputį brangesni. Šoninio prijungimo atveju vožtuvai komplektuojami atskirai.

Prijungimo tipą galite rinktis priklausomai nuo to, kaip yra privedami vamzdeliai.

Taigi, Jūsų atveju, reikėtų pasikonsultuoti su šildymo sistemų montuotoju ir jis pasakys, kokius radiatorius Jūsų atveju geriau rinktis, nes tai priklauso nuo sistemos - ar jau esama, ar reikės daryti naujai ir per kur galima vesti vamzdelius.

Abiejų modelių radiatoriai šildys vienodai. Ar šoninis ar apatinis variantas, priklausytų nuo galimybių išvedžioti vamzdyną ar priderinti jau esamą. Kad konkrečiai patart kokių radiatorių reikėtų, reikia papildomos info.

Šoninio Prijungimo Radiatoriai

Šoninio prijungimo radiatoriuose vandens vamzdeliai jungiami iš šonų. Termostatinis ventilis montuojamas papildomai prie radiatoriaus viršutinio vamzdelio prijungimo, o grįžtamojo srauto balansavimo vožtuvas - prie apatinio vamzdelio prijungimo.

Paprastai tokie radiatoriai buvo naudojami seniau, kai buvo įprasta dvivamzdė šakotinė (stovinė) vamzdynų sistema. Tačiau galima ir dabar padaryti tokiais šoninio prijungimo radiatoriais, kai vamzdeliai slepiami sienoje ir radiatorius prijungiamas vamzdeliais iš sienos.

Lietuvoje nėra populiaru jungti šoninio prijungimo radiatorius vamzdeliais iš apačios, naudojant specialią prijungimo armatūrą, taip vadinamą "antį". Šoninio prijungimo radiatoriai dažniausiai naudojami, kai reikia pakeisti jau esamus senus šoninio prijungimo radiatorius, kad nereikėtų keisti viso vamzdyno.

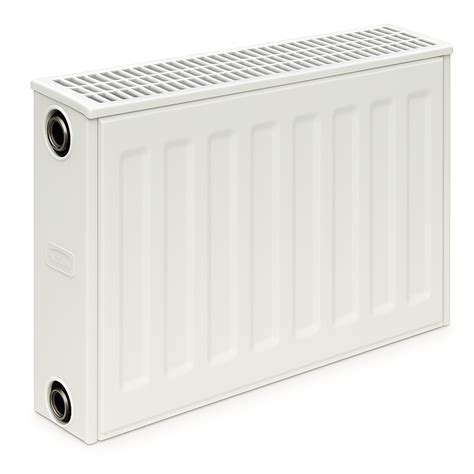

Šoninio prijungimo radiatorius

Apatinio Prijungimo Radiatoriai

Dabar populiariausia vamzdynų sistema - kolektorinė, kada į kiekvieną radiatorių ateina atskira pora vamzdelių. Paprastai vamzdeliai vedami grindų konstrukcijoje ir radiatoriai jungiami iš apačios. Todėl populiariausi šiuo metu radiatoriai - apatinio prijungimo.

Vienas jų išskirtinis bruožas, kad jie turi jau įmontuotą termostatinį ventilį su išankstiniu nustatymu. Dėl to jie brangesni už šoninio prijungimo radiatorius. Papildomai tereikia tik užsukti termostatinę galvą.

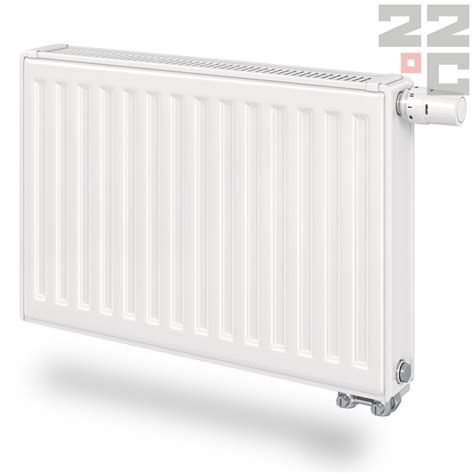

Apatinio prijungimo radiatorius

Radiatorių Keitimo Svarba

Pirmiausia nevalia keisti daugiabučių namų šildymo prietaisų šildymo sezonu (išskyrus avarinius atvejus), mat rizikuojate palikti kaimynus be šilumos. Be to, daugiabučių gyventojams nevalia jų keisti patiems. Tai turi atlikti atestuotas specialistas.

Su „paprastu popierizmu“ susidursite, jei neketinate keisti nei radiatoriaus galingumo, nei jo prijungimo prie bendro šildymo tinklo schemos, o tik norite uždėti tokį patį, bet naujesnį ir gražesnį. Tokiu atveju reikia kreiptis į savo namo administratorių ir informuoti apie ketinimą.

Tada susiraskite specialistą ar įmonę, rengiančią šildymo sistemų projektus, ir užsisakykite paprastojo remonto aprašą (projektą). Užsakant projektą radiatoriui keisti, idealu būtų turėti daugiabučio šildymo sistemos su patalpų šilumos nuostoliais projektą, tačiau namų administratoriai ne visada juos turi.

Neturint jokio pirminio projekto, naujojo radiatoriaus galingumas gali būti apskaičiuotas nepakankamai tiksliai. Labai apibendrintai galima teigti, kad 1 kv. metrui gyvenamosios patalpos šildyti reikia apie 100 W radiatoriaus. Bet reikia atsižvelgti ir į patalpų plotą bei tūrį, į pastato vietą, vyraujančių vėjų kryptį, patalpų šilumos laidumą, langų kokybę, radiatoriaus vietą, buto vietą pastate.

Suderinus radiatoriaus keitimo projektą su pastato administratoriumi, galima kviestis meistrą.

Keičiant radiatorių teks išleisti iš sistemos vandenį (drenuoti sistemą), o tai galima padaryti šilumos punkte, į kurį patenkama tik su namo šilumos punkto prižiūrėtojo žinia. Paprastai už nustatytą mokestį radiatorius keičia namą administruojančios įmonės ar bendrijos specialistai. Jeigu tokių nėra, galima nusisamdyti meistrą „iš šalies“.

Užbaigus radiatoriaus keitimą, šildymo sistemą reikės iš naujo iki ankstesnio lygio pripildyti šilumnešio.

Radiatorių Tipai

Radiatorių išsirinkite atsižvelgdami į projekte nurodytas technines charakteristikas. Ypač atkreipkite dėmesį, kokias sudedamąsias dalis naudoja gamintojas.

Radiatoriai būna plokštiniai arba sekciniai.

• Plokštiniai: gaminami iš plieno, patalpą šildo konvekciniu būdu (oras cirkuliuoja tarp radiatoriaus plokštelių ir prišildytas sklinda į patalpą), naudoja palyginti nedaug vandens, atsparūs šildymo sistemose naudojamiems chemikalams.
• Sekciniai: gaminami iš ketaus arba aliuminio, o kartais ir iš ketaus, ir iš aliuminio. Paprastai radiatorių sudaro 8-10 sekcijų. Ketiniai radiatoriai naudoja daugiau vandens, šilumą spinduliuoja į aplinką nesukurdami konvekcijos proceso, tad ji pasiskirsto netolygiai. Tačiau „ketinukai“ atsparūs ir patvarūs. Aliumininiai radiatoriai bent keturiskart laidesni šilumai nei plieniniai, tačiau jautresni daugiabučių namų šildymo sistemose naudojamiems priedams - nuo jų linkę koroduoti.

Dar verta paminėti dvimetalius radiatorius, kuriuos sudaro plieno vamzdis ir aliuminio plokštės. Plienas patvaresnis ir geriau išlaiko sistemos slėgį, o aliuminis gerai perduoda šilumą į aplinką.

Kad radiatorius kuo geriau atliktų savo funkciją, jį patartina rinktis tokio paties ilgio kaip ir langas. Jeigu prie sienos už radiatoriaus dar įdėsite šilumą atspindinčios medžiagos plokštę, o paties radiatoriaus neuždengsite užuolaidomis ar baldais, patalpai tenkančios šilumos kiekis tik padidės.

Radiatoriaus ilgis turėtų sudaryti daugiau nei 70 proc. lango pločio. Tada jo spinduliuojamos šilumos pakaks, kad pakeltų į viršų vėsaus oro srautą, sklindantį nuo lango, o atsistojęs greta žmogus nejus diskomforto.

Storį rinkitės pagal patalpos plotą - kuo didesnę patalpą reikia apšildyti, tuo storesnį montuokite radiatorių. Nuo grindų, sienų ir palangės iki radiatoriaus pravartu palikti apie 10 cm tarpą šiltam orui cirkuliuoti.

Rinkdamiesi radiatorių, atsižvelkite į montavimo bei priežiūros paprastumą. Tarkim, aliumininius ir ketinius sekcinius radiatorius reikia atvežus surinkti. Tam reikės specialaus rakto. O ir sveria jie daugiau. Be to, aliumininiai nuo sistemoje esančių varinių jungčių patiria galvaninę koroziją. Plieniniai radiatoriai modernūs, pigesni ir patogesni montuoti - juos tiesiog atsiveži ir pritvirtini.

Nepamirškite, kad dulkėtas ir nešvarumų nusėstas radiatorius išskiria mažiau šilumos. Idealu įsigyti tokį radiatorių, kurio visus paviršius nesunku pasiekti ir išvalyti. Juk ne veltui ligoninėse ir gydymo įstaigose montuojami vadinamieji higieniniai radiatoriai, neturintys konvekcinių paviršių, - juos kur kas paprasčiau plauti ir dezinfekuoti. Nedažykite radiatorių bet kokiais dažais, mat dažų sluoksnis taip pat mažina išskiriamą šilumos kiekį.

Šildymo Sistemos Pertvarkymas

Planuojate kardinalius būsto šilumos ūkio pokyčius? Pirmiausia reikia pateikti raštišką prašymą šilumos tiekėjui, kad tas išduotų technines sąlygas darbams vykdyti. Tada reikės darbų techninio projekto. Jį gali parengti specializuota organizacija arba reikiamos kvalifikacijos atestatą turintis specialistas.

Kadangi šilumos ir karšto vandens sistema yra bendroji dalinė daugiabučio namo savininkų nuosavybė, visi namo butų ir kitų patalpų savininkai - namo bendraturčiai - yra atsakingi už namo šilumos ir karšto vandens sistemos tinkamą priežiūrą, jos būklę ir eksploataciją.

Pabaigus buto šildymo sistemos pertvarkymą, darbus reikės suderinti su namo administratoriumi (bendrijos pirmininkui) ir šildymo bei karšto vandens sistemų prižiūrėtoju.

Radiatorių galingumo ar prijungimo schemos keitimas išderina statinio bendrosios šildymo inžinerinės sistemą, ypač senesnės statybos daugiabučiuose, kuriuose dažniausiai būna įrengta vienvamzdė šildymo sistema.

Vienvamzdės Sistemos Balansavimas

Kaip šils radiatorius vienvamzdėje sistemoje, net jei yra įrengtas tiksliai pagal projektą, visi skaičiavimai atlikti teisingai ir prietaisas tinkamai parinktas, labai priklauso nuo to, kokio stiprumo srautas ir kokios temperatūros vanduo per jį tekės. Senojo tipo sistemos ten, kur reikėdavo pristabdyti pernelyg didelio srauto tekėjimą, balansuotos mažinant vamzdžių skersmenį arba įrengiant vadinamąsias diafragmas.

Taigi po visų šitų pokyčių stovuose, esančiuose arčiau šilumos mazgo, vanduo teka per greitai ir būna pernelyg karštas, o tolimesnių butų radiatoriams karšto vandens dažniausiai pritrūksta.

Tiksliausiai subalansuojamos renovuotos šildymo sistemos, kur butuose įtaisyti termostatai, o ant radiatorių - elektroniniai termometrai. Šilumos punkte galima gauti duomenis iš butų ir tiksliai apskaičiuoti, kiek šilumos kokia kryptimi perduoti.

Vienvamzdė sistema balansuojama paprasčiausiu mechaniniu balansiniu vožtuvu. Juo susiaurinamas butus, į kuriuos turėtų patekti mažiau karšto vandens, pasiekiančio vamzdžio skersmuo. Tarkim, tų butų, kurie yra arčiausiai šilumos punkto. Tada karštas vanduo smarkiau bėgs į tolimesnius butus.

Balansuoti vienvamzdes sistemas patariama stovuose sumontuotais rankiniais arba automatiniais srauto ribojimo vožtuvais. Šiuo metu populiariausi yra automatiniai, tačiau jie, turėdami didelių privalumų, yra ne be trūkumų: pačioje sistemoje sukuria šiek tiek didesnį pasipriešinimą, tad tam pačiam karšto vandens kiekiui perduoti prireikia didesnio siurblio galingumo, vadinasi - ir daugiau elektros energijos.

Be to, tokie vožtuvai labiau nei rankiniai jautriau reaguoja į nešvarumus, linkę greičiau užsiteršti, tad juos verta naudoti švariose, reguliariai plaunamose arba naujose sistemose.

Renkantis automatinius balansinius vožtuvus, reikėtų atkreipti dėmesį, ar praplaunant sistemas jie netrukdys ir automatiškai nestabdys srauto, antraip sistemos kokybiškai praplauti nepavyks.

Šildymo Sistemos Priežiūra

Pasak namų administratorių, visus šildymo sistemos keitimus geriausia planuoti pasibaigus šildymo sezonui, bet pernelyg nedelsiant. Mat kiekvienais metais, ruošiantis ateinančiam šildymo sezonui, atliekami namų šildymo sistemų hidrauliniai bandymai. Jei vėliau sistemoje atsirastų pokyčių, bandymus reikėtų atlikti iš naujo. Tad geriausia darbams rinktis vėlyvą pavasarį ar ankstyvą vasarą.

Kasmet prieš prasidedant šildymo sezonui, sistema dar turėtų būti ir praplaunama. Tai vyksta taip: plovimo mašina į sistemą suleidžia priemonę, tirpdančią nusėdusias geležies, kalkių daleles. Po procedūros teršalai drenuojami, sistema skalaujama ir užpildoma specialia antikorozine priemone. Kuo mažiau vamzdžiuose ir radiatoriuose nuosėdų - tuo daugiau šilumos jie atiduos.

Sistemos Auditas ir Inventorizacija

Norint darbus atlikti tinkamai, jei „daro sau“ ir nori, kad investicijos nenueitų vėjais, tai turėtų nepagailėti pinigų sistemos auditui, o pirmiausia - inventorizacijai. Renovavus šildymo sistemą, dar gali būti likę problemų šilumos gamybos vietoje, t.y.

Žinodami, kaip sunku daugiabučių ir privačių namų gyventojams bei daugumai užsakovų, ne taip nuodugniai nusimanančių apie šildymo ir šaldymo sistemų hidrauliką, nuspręsti, kokiu mastu turi būti renovuojamas jų namas, modernizuojama esama sistema ar projektuojama naujame objekte, siūlome visiems tuo besidomintiems ir turintiems klausimų kreiptis į „IMI Hydronic Engineering“ mokymų laboratoriją.

Vienvamzdės Sistemos Atnaujinimas

Nepaisant didelės apimties konstrukcinių darbų, jūs greičiausiai siūlote atnaujinti sistemą, pakeičiant ją dvivamzde šildymo sistema. Šiuo metu beveik visos radiatorių šildymo sistemos yra suprojektuotos pagal dviejų vamzdžių šildymo sistemos principą. Šios sistemos žinomos kaip energiškai efektyviausios, ir kambario temperatūros reguliavimas jose yra lengviausias. Dažnai jos neveikia taip gerai, dėl to atsiranda dideli šilumos nuostoliai ir neefektyvus energijos suvartojimas.

Todėl daugumai šių namų reikalinga šildymo sistemos renovacija, keičiant vienvamzdę sistemą efektyvesne dvivamzde sistema. Tai geras, tačiau gana sudėtingas, daug darbo reikalaujantis ir brangus sprendimas.

Visų radiatorių šildymo sistemų esmė yra tinkamas jų subalansavimas. Nors tai yra lengviau atlikti su dvivamzde šildymo sistema, tačiau bet kuri egzistuojanti vienvamzdė sistema gali būti subalansuota geresniam energijos efektyvumui ir gyventojų komfortui pasiekti.

Danfoss vienvamzdės sistemos sprendimas siūlo eilę gaminių - automatinius balansinius vožtuvus, mažo pasipriešinimo termostatinius radiatorių vožtuvus, srauto ribotuvus ir temperatūros jutiklius bei eilę kitų - visi kartu jie padaro vienvamzdę šildymo sistemą tiek pat efektyvia, kaip ir dvivamzdė šildymo sistema.

Siekiant palengvinti vienvamzdės šildymo sistemos modernizavimą mes sukūrėme Optimal 1 Tool, vadovą, kuriame nuosekliai ir detaliai pristatyti visi modernizavimo etapai. Šis vadovas yra privalomas įrankis bet kuriam šildymo sistemos projektuotojui, montuotojui ar aptarnavimo bei priežiūros įmonei, t.y.

Radiatorių Nuorinimas

Jūsų namuose yra radiatorių? Tuomet turite žinoti, kad viena dažniausių priežasčių, kodėl jie nešyla, yra sistemoje atsiradęs oras. Orą iš sistemos reikia pašalinti, procesas vadinamas radiatorių nuorinimu. Nuorinti radiatorius yra gana paprasta.

Jei pastebėjote aukščiau minėtus požymius, kurie rodo, kad radiatorius gali nešilti dėl oro sistemoje, pasiruoškite nuorinti radiatorius. Šildymas turi būti įjungtas, kad sistema veiktų, o radiatorius sušilus - sistema išjungiama. Pasiruoškite nedidelę talpą vandeniui ir dalinai atsukite minėtą vožtuvą.

Svarbu žinoti, kad sistema turėtų būti nuorinama aukščiausiame taške - būtent ten atkeliauja visas oras, nes jis yra lengviausias. Visi radiatoriai yra nuorinami atliekant aukščiau aprašytą procedūrą. Ir tai visai nepriklauso nuo jų gamintojo, dydžio ar formos.

Tiek seni, tiek nauji radiatoriai turi vožtuvus nuorinimui, o juos atsukus galima iš sistemos išleisti ten susikaupusį orą. Radiatorius reikėtų nuorinti prieš šildymo sezoną - tai užtikrins, kad jie veiks sklandžiai bei efektyviai ir neleis sušalti. Jei šildymo sistema buvo remontuojama, keičiami kokie nors elementai, taip pat reikėtų atlikti nuorinimo procedūrą.
