Šiame straipsnyje aptarsime gaisrines patalpų kategorijas, jų klasifikaciją ir svarbiausius reikalavimus, susijusius su gaisrine sauga Lietuvoje. Straipsnis parengtas remiantis galiojančiais teisės aktais ir statybos techniniais reglamentais.
Vadovaujantis Lietuvos Respublikos energetikos įstatymu ir Lietuvos Respublikos statybos įstatymu, specialiųjų patalpų ir technologinių procesų elektros įrenginių įrengimo taisyklės (toliau - Taisyklės) parengtos vadovaujantis Lietuvos Respublikos energetikos įstatymu, Lietuvos Respublikos statybos įstatymu, Lietuvos Respublikos elektros energetikos įstatymu, Lietuvos Respublikos ūkio ministerijos nuostatais ir Lietuvos Respublikos aplinkos ministerijos nuostatais.
Aukštų masyvių medinių konstrukcijų statyba: aukščiai ir plotai bei konstrukcijų priešgaisrinė sauga
Bendrieji reikalavimai
Patalpos, kur sumontuotos įvadinės apskaitos skirstomosios spintos ir pagrindinės skirstomosios spintos, turi turėti natūralų vėdinimą ir elektrinį apšvietimą. Elektros įrenginiai, be šių Taisyklių reikalavimų, turi atitikti Elektros įrenginių įrengimo taisyklių (toliau - EĮĮT), patvirtintų Lietuvos Respublikos ūkio ministro ir Lietuvos Respublikos aplinkos ministro įsakymu reikalavimus.
Pagrindinės šiose Taisyklėse vartojamos sąvokos atitinka Lietuvos Respublikos energetikos įstatyme, Lietuvos Respublikos elektros energetikos įstatyme, Elektros įrenginių įrengimo taisyklėse (1-4 skyriuose) ir Elektros tinklų kodekse, patvirtintame Lietuvos Respublikos ūkio ministro įsakymu apibrėžimus.
Jei patalpoje yra elektros įrenginių, nuolat turinčių įtampos, tai ne mažiau kaip 50 proc. patalpose esančių gesintuvų turi būti tinkami elektros įrenginiams gesinti neišjungus įtampos. Jei patalpos plotas mažesnis kaip 50 m2 (išskyrus gamybos ir sandėliavimo, taip pat techninės paskirties patalpas), gesintuvus galima laikyti bendro naudojimo koridoriuose ir vestibiuliuose.
Pastatų atsparumo ugniai laipsniai
Pastatai skirstomi pagal atsparumo ugniai laipsnius, kurie nustato reikalavimus pastato konstrukcijų atsparumui ugniai ir gaisro plitimo ribojimui.
- I laipsnio - didelio ploto ir paprastai aukštesni nei 4 aukštų pastatai. Žmonių skaičius pastate beveik neribojamas.
- II laipsnio - paprastai iki 4 aukštų, leidžiamas didesnis žmonių skaičius, pastato plotas taip pat galimas didesnis nei III atsparumo ugniai pastatams.
- III laipsnio - paprastai 1-2 aukštų ir nedidelio ploto pastatai, nes šie rodikliai ribojami. Taip pat tokiuose pastatuose stipriai ribojamas žmonių skaičius, reikalaujama užtikrinti didesnį vandens kiekį gaisrams gesinti, draudžiami tam tikri sprendimai, pavyzdžiui, visuomeniniuose pastatuose negalimi atviri vidiniai laiptai.
Trumpalaikio apgyvendinimo pastatai (viešbučiai, moteliai ir svečių namai), vaikų namai, prieglaudos, globos namai ir kt. šiandien visai negali būti projektuojami III atsparumo ugniai laipsnio.

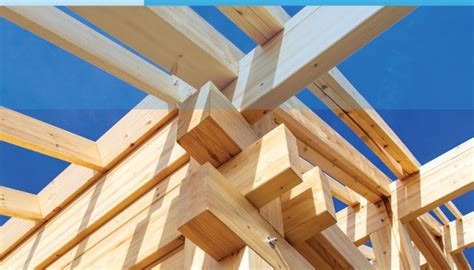

Medinių konstrukcijų naudojimas
Mūsų šalies architektai, statytojai ir inžinieriai, suprasdami, kad statybos iš medinių konstrukcijų yra ateitis, vis labiau įsidrąsina ir stengiasi priimti medinių pastatų iššūkius. Tačiau svarbu žinoti, kad pastatai, kurių grindų altitudė yra didesnė nei 26,5 m, šiandien Lietuvoje negali būti projektuojami medinėmis konstrukcijomis arba šioms konstrukcijoms turi būti parinkta apsaugos elementų sistema, kuri užtikrintų konstrukcijai A2-s3, d2 degumo klasę. Iki 8 aukštų pastato laikančiosioms konstrukcijoms gali būti taikoma B-s3, d2 degumo klasė, ką užtikrina antipirenais impregnuotas medis, bet pastato gaisro apkrovos kategorija turi būti 3 (t. y. sudaro iki 600 MJ/m2).
Lyginant Skandinavijos ir Baltijos šalių statybos techninius reglamentus, reikalavimai skiriasi. Pavyzdžiui, Švedijos statybos reglamente laikančiosioms konstrukcijoms nekeliami reikalavimai degumo klasei, tik atsparumo ugniai. Bet šioje šalyje daugiau nei 3 aukštų pastatams fasadų apdailai galima naudoti tik nedegias, t. y. A2-s1,d0 degumo klasės medžiagas. Nuo 3 iki 8 aukštų pastatams apdailai iš lauko galima naudoti žemesnės degumo klasės medžiagas (medį) tik tuo atveju, jei fasadui atlikti specialūs bandymai arba pastate numatyta stacionari gaisro gesinimo sistema.
Kabelių degumo klasės
Gamybos, pramonės, sandėliavimo patalpose kuriose evakuaciniai keliai nėra atskirti nuo bendrų patalpų leidžiama tiesti Dca arba Eca degumo klasės kabelius. Nuo 2017 m. Šios taisyklės galioja ne tik elektros galios kabeliams ir laidams, o visiems kabeliams, laidams, kurie turi apvalkalą (elektros, ryšių, silpnų srovių, optiniams, LAN, priešgaisriniams, apsauginės signalizacijos ir t.t.), nors to nepateikia jokie teisiniai aktai.
Patalpų elektros įrenginiai
Šių Taisyklių II skyriaus „Gyvenamosios ir visuomeninės paskirties pastatų elektros įrenginiai” reikalavimai taikomi gyvenamųjų, administracinės ir visuomeninės paskirties pastatų (išskyrus pastatus ir patalpas, išvardytas šių Taisyklių III skyriuje „Žiūrovinių objektų ir specialiosios paskirties patalpų elektros įrenginiai”) elektros įrenginiams. Elektros imtuvams maitinti turi būti naudojama iki 1000 V įtampos TN, TT arba IT elektros tinklų sistemos.
Išimtiniais atvejais teisės aktų nustatyta tvarka gavus statybos leidimą gyvenamuosiuose pastatuose (prie pastatų sienų arba pastatų viduje) leidžiama įrengti transformatorines su sausaisiais arba pripildytais nedegiųjų medžiagų transformatoriais. Transformatorinių statybos vietos turi būti taip parinktos, kad prie jų galėtų privažiuoti transporto priemonės.
Įvade į pastatą turi būti įvadinė apskaitos spinta arba įvadinė apskaitos skirstomoji spinta. Kai pastate yra keletas ūkiniu požiūriu savarankiškų vartotojų, jie prijungiami laikantis Elektros įvadinių apskaitos spintų (skydelių) pastatuose ir išorėje įrengimo ir prijungimo prie elektros tinklų laikinųjų taisyklių.
Atskiruose pastato aukštuose esantys skirstomieji skydeliai turi būti sumontuoti ne toliau kaip 3 m įvertinant elektros instaliacijos ilgį nuo maitinimo stovo. Šie laiptinėse esantys skydeliai įrengiami tame aukšte, nuo kurio butų skirstomųjų skydelių prijungimai būtų trumpiausi kartu atsižvelgiant į Elektros įvadinių apskaitos spintų (skydelių) pastatuose ir išorėje įrengimo ir prijungimo prie elektros tinklų laikinųjų taisyklių reikalavimus.
ĮAS, PSS rekomenduojama įrengti elektros skydinių patalpose, į kurias gali įeiti tik elektrotechninis personalas. Šios patalpos turi būti atskirtos nuo kitų patalpų ne mažesnio kaip R45 atsparumo ugniai nedegiomis pertvaromis. Įrengiant ĮAS, PSS ne elektros skydinių patalpose spintų apsaugos laipsnis turi būti ne žemesnis kaip IP 31.
Elektros instaliacijos reikalavimai
Maitinti atskiriems elektros imtuvams, priklausantiems inžineriniams pastatų įrenginiams (siurbliams, ventiliatoriams, kaloriferiams, oro kondicionavimo įrenginiams ir pan.), rekomenduojama naudoti laidus ir kabelius varinėmis gyslomis.
Visuose pastatuose magistralinės linijos nuo įvadinio įrenginio arba nuo įvadinio skirstomojo įrenginio iki grupinių skydelių turi būti trilaidės, keturlaidės arba penkialaidės (faziniai laidai L, nulinis laidas N ir apsauginis laidas PE ). Grupinio tinklo linijos, tiesiamos nuo grupinių, aukštų ir butų skydelių iki bendrojo apšvietimo šviestuvų, šakučių lizdų ir stacionariųjų elektros imtuvų, turi būti trilaidės, keturlaidės arba penkialaidės. Draudžiama kelioms atskiroms grupinėms linijoms naudoti bendrus nulinius (N) ir apsauginius (PE) laidininkus.
Elektros instaliaciją patalpose rekomenduojama nutiesti taip, kad ją būtų galima pakeisti. Pastatuose, kurių statybinės konstrukcijos yra iš nedegiųjų medžiagų, grupiniai tinklai gali būti tiesiami užsandarintai, be galimybės juos pakeisti sienų, pertvarų ir perdangų grioveliuose, po tinku, grindų ruošinio sluoksnyje arba statybinių medžiagų kiaurymėse kabeliais arba izoliuotais laidais su apsauginiu apvalkalu.
Patalpose, skirtose maistui gaminti ir valgyti, išskyrus butų virtuves, leidžiama atviroji kabelių instaliacija. Per pastato sekcijų rūsius ir techninius pogrindžius leidžiama tiesti iki 1000 V įtampos kabelius, maitinančius kitų to paties pastato sekcijų elektros imtuvus.
Apšvietimo reikalavimai
Maisto ruošimo patalpose, išskyrus butų virtuves, šviestuvai su kaitinamosiomis lempomis virš darbo vietų (viryklių, stalų ir pan.) iš apačios turi turėti apsauginį stiklinį gaubtą. Namų numeriai ir gaisrinių hidrantų nurodomieji ženklai ant išorinių pastato sienų turi būti apšviesti.
Apsauginė signalizacija ir gaisrinė sauga
Apsauginė signalizacija, gaisrinės saugos ir gaisrinės automatikos įrenginiai, nesvarbu, kokia yra vartotojo elektros tiekimo patikimumo kategorija, turi būti maitinami iš dviejų nepriklausomų šaltinių, o jei jų nėra - dviem linijomis iš vieno maitinimo šaltinio.
Papildomi saugos reikalavimai
Visose patalpose atviros pasyviosios dalys turi būti įžemintos arba įnulintos. Visose patalpose kilnojamųjų elektros prietaisų ir stalinių priemonių pasyviosios dalys turi būti prijungtos prie trilaidės grupinės linijos apsauginių laidininkų. Normaliose patalpose leidžiama naudoti kabamuosius šviestuvus, pakabintus ant izoliuotų kablių, nors ir neturinčius gnybtų apsauginiams laidininkams prijungti.
Įrengiant srovės skirtuminę apsaugą turi būti įvykdyti selektyvumo reikalavimai. Gyvenamuosiuose pastatuose draudžiama naudoti srovės skirtumines apsaugas, automatiškai atjungiančias vartotoją nuo tinklo, išnykus arba neleistinai sumažėjus tinklo įtampai. Grupiniuose tinkluose, maitinančiuose šakučių lizdus, reikia įrengti srovės skirtumines apsaugas, kurių IDN £ 30 mA. Gyvenamuosiuose pastatuose srovės skirtumines apsaugas rekomenduojama įrengti butų skydeliuose.
Privaloma įrengti srovės skirtumines apsaugas (IDN £ 30 mA) grupinėms linijoms, prie kurių prijungti šakučių lizdai, esantys lauke arba pavojingose ir labai pavojingose patalpose, pvz., butų ir viešbučių vonių ir dušų patalpų 3 zonoje. Suminė tinklo nuotėkio srovė, įvertinant stacionariuosius ir kilnojamuosius elektros imtuvus, normaliu darbo režimu neturi viršyti 1/3 srovės skirtuminės apsaugos vardinės srovės.
Žiūrovinių objektų elektros įrenginiai
Prie 0,4 kV įtampos linijų, maitinančių žiūrovinius objektus iš bendrojo naudojimo transformatorinių, draudžiama prijungti kitų vartotojų elektros įrenginius. Pagrindinė skirstomoji spinta turi turėti dvi žemosios įtampos šynų sekcijas su automatiniu rezervo įvedimu (ARĮ). Pagrindinės skirstomosios spintos sekcijas reikia maitinti iš transformatorių viena kitą rezervuojančiomis linijomis. Elektros imtuvus reikia maitinti iš dviejų transformatorių. Pagrindinė skirstomoji spinta (įvadinė apskaitos skirstomoji spinta) turi turėti dvi žemosios įtampos šynų sekcijas. Sekcijas reikia maitinti iš transformatorinės atskiromis, viena kitą rezervuojančiomis linijomis.
Kitos paskirties pastate esantį žiūrovinį objektą, kurio bendra esančių viename pastate salių talpa yra iki 300 žmonių, išskyrus vaikų žiūrovinius objektus, galima maitinti pagal II kategoriją.
Transformatorinės su sausaisiais arba pripildytais nedegiuoju aušinimo skysčiu transformatoriais gali būti pastato viduje, atskiroje patalpoje.
Scenos apšvietimas
Sceniniam apšvietimui ir orkestro piupitrų apšvietimui reikia naudoti šviesos šaltinius, kurių skaistį būtų galima tolygiai reguliuoti. Evakuacijos keliuose iš žiūrovų salių, scenų (estradų, maniežų) ir kitų patalpų išėjimo iš pastato kryptimi virš durų turi būti šviesinės rodyklės, rodančios evakuacijos kryptį. Jos turi būti prijungtos prie saugos arba evakuacinio apšvietimo maitinimo šaltinio arba automatiškai persijungti prie jo dingus įtampai pagrindiniuose maitinimo šaltiniuose.
Gaisriniai siurbliai ir apsaugos sistemos
Įjungus gaisrinių siurblių ir apsaugos nuo dūmų sistemų elektros variklius bei gaisrinės automatikos įrenginius, turi būti automatiškai išjungiami vėdinimo ir oro kondicionavimo elektros imtuvai. Gaisriniai siurbliai turi būti paleidžiami iš gaisrinio posto patalpos (kai jis yra), iš siurblinės patalpos, taip pat iš gaisrinių čiaupų vietų, kai vandentiekio spaudimas nepakankamas. Kai siurbliai paleidžiami automatiškai naudojant spaudimo reles, čiurkšlės reles ir pan., įrengti siurblių įrengimo įtaisus gaisrinių čiaupų vietose nereikalaujama. Gaisriniai siurbliai turi būti išjungiami tik iš gaisrinio posto patalpos ir iš siurblinės.
Gaisrinė uždanga turi turėti blokuotes, automatiškai išjungiančias elektros variklį, atsileidus traukos trosams. Dūmų liukų valdymas turi būti toks, kad būtų galima vienu metu atidaryti visus liukus ir atidaryti bei uždaryti kiekvieną liuką atskirai.
Kabelių tiesimas scenose
Sceninio apšvietimo linijoms viename nedegiame vamzdyje leidžiama tiesti iki 24 laidų, jei temperatūra vamzdyje niekada nepakils aukščiau už leistinąją tų laidų izoliacijos temperatūrą.
Garso ir ryšių įrenginiai
Žemesnio triukšmų lygio elektrotechniniai ir garso reprodukavimo kino technologiniai įrenginiai, taip pat ryšių ir televizijos įrenginiai turi būti prijungiami prie savarankiško įžeminimo įrenginio, kurio įžemintuvai turi būti ne arčiau kaip 20 m nuo kitų įžemintuvų, o įžeminimo laidininkai turi būti izoliuoti nuo elektros įrenginių apsauginio įžeminimo laidininkų.
Vonios ir dušo patalpos
Elektros įrenginių parinkimo ir žmonių saugos požiūriu vonios ir dušo patalpose pagal IEC 60364-701 standartą nustatytos keturios zonos. Vonios ir dušo patalpose, išskyrus 0 zoną, saugia įtampa yra laikoma ne aukštesnė kaip 25 V įtampa kintamosios srovės atveju ir 60 V įtampa nuolatinės srovės atveju. Vonios ir dušo patalpose leidžiama naudoti atvirąją ir paslėptąją instaliaciją. Paslėptoji instaliacija turi būti ne giliau kaip 5 cm nuo sienos paviršiaus. Kabeliai ir laidai turi būti su nelaidžiu vandeniui apvalkalu (izoliacija).
Visos vonios ir dušo patalpose esančios pasiekiamos elektros įrenginių pasyviosios dalys ir pašalinės laidžiosios dalys turi būti prijungtos prie potencialą suvienodinančio laidininko, sujungto su įžemintuvu. Šis reikalavimas taikomas ir vonios bei dušo patalpoms, kur nenaudojami jokie elektros įrenginiai arba jie yra įrengti kitoje patalpoje, kurioje aplinka nelaidi. Vietinę potencialų suvienodinimo sistemą draudžiama sujungti su žeme per elektros įrenginių pasyviąsias dalis ir per pašalines laidžiąsias dalis.
Patalpoms, kur yra tiktai dušas arba tiktai dušo kabina, keliami reikalavimai, nurodyti šių Taisyklių 121-130 punktuose. Šių patalpų suskirstymas į zonas pateiktas šių Taisyklių 5 priedo 2 pav.
Plaukimo baseinai
Elektros įrenginių parinkimo ir žmonių saugos požiūriu plaukymo baseinuose pagal IEC 60364-702 standartą nustatytos trys zonos. Plaukymo baseinuose leidžiama naudoti atvirąją ir paslėptąją instaliaciją. Paslėptoji instaliacija turi būti ne giliau kaip 5 cm nuo sienos paviršiaus. Kabeliai ir laidai turi būti su nelaidžiu vandeniui apvalkalu (izoliacija).
Pirčių (saunų) patalpos
Elektros įrenginių parinkimo ir žmonių saugos požiūriu pirčių (saunų) patalpose pagal IEC 60364-703 standartą nustatytos keturios zonos. 4 zonoje turi būti įrengti tiktai elektrinių šildytuvų valdymo įtaisai (termostatai ir temperatūros ribotuvai) ir jų elektros instaliacija.
Gaisrinės saugos taisyklės
Taisyklės parengtos pagal 1998 m. birželio 22 d. reikalavimus ir reglamentuoja pagrindinius statinių gaisrinės saugos reikalavimus. Statiniai skirstomi į grupes, kurios pateiktos Taisyklių 3 priede. Siekiant sumažinti gaisro žalą, pastatai turi būti suskirstyti į gaisrinius skyrius (toliau - gaisrinis skyrius). Gaisrinio skyriaus didžiausias plotas Fg nustatomas pagal Taisyklių 3 priedą. Gaisrinio skyriaus plotas yra didžiausią plotą turintis statinio aukšto plotas. Jei gaisrinis skyrius apima daugiau kaip vieną aukštą, visų susisiekiančių aukštų plotai sumuojami.
Pastatams, kurių bendras plotas neviršija 200 kv. m, gaisrinės kategorijos pagal gaisro ir sprogimo pavojų nenustatomos. Gaisro apkrovos tankis (MJ/kv. m) nustatomas pagal LST 1448 standartą ir pagal tai nustatoma gaisro apkrovos kategoriją. Šio punkto nuostatos netaikomos patalpoms, kurių plotas neviršija 200 kv. m.
Statinių gaisrinės saugos reikalavimai
Statinių gaisrinės saugos reikalavimai nustatomi trimis lygiais: elemento, konstrukcijos ir statinio. Pagal Taisyklių 3 lentelės reikalavimus, priešgaisrinės užtvaros turi būti įrengiamos ugniai atspariomis pertvaromis ir nenormuojamo atsparumo ugniai durimis. Gaisro metu angos priešgaisrinėse užtvarose turi būti uždarytos.
Jei projektuojamas statinys blokuojamas su kitu statiniu arba atstumas tarp statinių yra mažesnis už norminį, statiniai turi būti atskirti priešgaisrinėmis užtvaromis. Sienų paviršiai iki 15 proc. gali būti dengiami degumo klasės statybos produktais.
Evakavimo(si) keliai
Iš kiekvieno pastato aukšto turi būti ne mažiau kaip du evakavimo(si) keliai. Evakuaciniai išėjimai turi būti atitolę vienas nuo kito. Evakavimo(si) keliai iš rūsio ir cokolinio aukšto turi būti tiesiai į lauką. Evakavimo(si) kelių grindys turi būti lygios, o slenksčiai gali būti tik durų angose. Durų varčių atsidarymas nuo nepriklausomo elektros šaltinio, išskyrus priešgaisrinių užtvarų duris ir vartus.
Evakavimo(si) kelių plotis turi būti ne mažesnis kaip 1 m, išskyrus durų varčios plotį. Evakuoti(s) skirtų laiptų aikštelių plotis turi būti ne mažesnis už laiptų plotį. Neuždūmijamos laiptinės pirmame aukšte turi turėti tiesioginį išėjimą į lauką.
Priešgaisrinė sauga
Priešgaisrinė sauga užtikrinama inžinerinėmis techninėmis ir organizacinėmis priemonėmis. Turi būti tinkami keliai gaisrų gesinimo ir gelbėjimo automobiliams privažiuoti. Vienaukščiuose pastatuose, kurių stogo plotas ne didesnis kaip 100 kv. m, leidžiama nenumatyti išėjimų ant stogo.
Tikimės, kad šis straipsnis padėjo geriau suprasti gaisrines patalpų kategorijas ir susijusius reikalavimus. Atminkite, kad gaisrinė sauga yra itin svarbi, todėl visada laikykitės galiojančių teisės aktų ir rekomendacijų.
