Interneto Pajungimo Montavimas Daugiabutyje: Instrukcija ir Svarbūs Aspektai

Šiame straipsnyje rasite išsamią informaciją apie interneto pajungimo montavimą daugiabutyje, įskaitant svarbius elektros instaliacijos aspektus, saugumo reikalavimus ir naudingus patarimus, kaip pasirinkti tinkamus laidus bei kabelius.

Elektros Instaliacijos Svarba ir Saugumas

Daugėjant pranešimų apie gaisrus, kilusius dėl netvarkingos elektros instaliacijos, svarbu tinkamai pasirinkti laidus ir kabelius, kad išvengtume daugelio nelaimių. Laidai gaminami su izoliacija, galinčia atlaikyti 380, 660 ir 3000 V kintančią įtampą. Laidai, kurie tiesiami tokiose vietose, kur yra didesnė jų mechaninio pažeidimo rizika, papildomai apipinami plienine cinkuota viela.

Kabelio Pasirinkimas

Kai norima atvesti elektrą iki pastato, bet nesinori darkyti vaizdo kabančiais laidais, reikalingas kabelis. Kaip jį išsirinkti? Pirmiausiai reikia nuspręsti, kas bus elektrifikuojama, nes drėgnai vietai ar dirbamai žemiai keliami visiškai kitokie reikalavimai negu sausai vietai ar pievelei. Aišku, abiem atvejais reikės kabelio.

Varis ar Aliuminis?

Varis būtų geriau už aliuminį. Jis - geresnis laidininkas, lankstesnis ir atsparesnis korozijai. Aliuminis, po sąlyčio su oru, greitai oksiduojasi, susidaro plėvelė, kuri blogai praleidžią srovę, o tai silpnina kontaktą. Vieta, kur blogas kontaktas, kais, kibirkščiuos, daugiau oksiduosis ir tai gali būti gaisro priežastimi. Aliuminį tvirtinant sraigtiniais laikikliais, pasireiškia dar viena jo savybė - aliuminio slydimas iš po laikiklio, todėl aliumininius laidus paskirstymo dėžėse reikia dažniau varžyti nei varinius.

Gyslos Skerspjūvis

Paprastai kabelį sudaro 2-5 gyslos. Gyslos skerspjūvį lemia jos skersmuo. Skerspjūvis parenkamas pagal konkretų galingumą. Paprastai skaičiuojama, kad 1 kW apkrovai reikia 1,57 mm2 gyslos skerspjūvio. Iš čia galima apsiskaičiuoti, kokio skerspjūvio reikia kiekvienu konkrečiu atveju. Aliumininiams laidams tai 5 A 1 mm2, variniams - 8 A 1mm2.

Pvz., jei turite 5 kW galingumo boilerį, jį reiktų jungti laidu, skirtu ne mažesnei kaip 25 A srovei, o varinio laido skerspjūvis turėtų būti ne mažesnis kaip 3,2 mm2. Jei bus naudojamas aliumininis laidas, jo skerspjūvis turi būti didesnis negu varinio, nes pralaidumas siekia tik maždaug 62 proc. varinio laido pralaidumo. Pvz., jei reikia 2,5 mm2 varinio laido, tai aliumininio reikės 4 mm2. Šiaip jau kabelį reiktų imti didesnio skersmens, nes gali būti, kad teks prijungti dar ką nors.

Taip pat reikia išsiaiškinti, ar laido skersmuo suderinamas su faktine maksimalia apkrova, su šalia skaitiklio esančiais saugikliais ar automatiniu jungikliu. Jokiu būdu kabelio ilgalaikė srovė negali būti mažesnė už apsaugos aparatūros arkirtos(išjungimo) srovę.

Kabelio Markė

Kabelio (laido) markė - raidinis žymėjimas, nurodantis elektrai laidžios gyslos medžiagą, izoliaciją, lankstumo lygį ir apsauginės dangos konstrukciją. Svarbiausiai - kabelį pirkti su atsarga.

Instaliacijos Būdai

Pagal atlikimo būdą instaliacija gali būti atvira arba paslėpta. Pastaroji dalinama į dvi grupes. Vamzdžiuose esančius laidus prireikus paprasčiau pakeisti. Sausose patalpose paslėpta instaliacija gali būti vamzdžiuose, uždarose dėžėse, kanaluose arba naudojant specialius laidus. Drėgnose patalpose - vamzdžiuose, uždarose dėžėse arba naudojat specialius laidus.

Jei planuojate vamzdžius naudoti tiesdami laidus sklype, atminkite, kad jie apsaugos kabelį nuo mechaninio pažeidimo, bet ne nuo drėgmės. Tiesa, dėl to nereikėtų labai jaudintis, nes pats kabelis gaminamas hermetiškas. Prieš patekdamas į rinką, kabelis turi 12 valandų praleisti vandenyje, o juo leidžiama didesnė negu vardinė srovė.

Tiesiant kabelį reiktų pasirūpinti jo įgilinimu. Kabelis turėtų būti nutiestas žemiau grunto užšalimo ribos, nes kitaip grunto judėjimas šylant ir šąlant gali jį nutraukti. Taip pat nevertėtų tiesti kabelio į vandenį, nebent jis tiesiamas vamzdžiuose, papildomai juos hermetizavus. Prieš tiesiant kabelį būtų tikslinga gauti kompetentingos įstaigos leidimą.

Jeigu tiesiama nuolatinė instaliacija, tikslinga naudoti kabelį iš atskirų gyslų. Ozono veikiama, lauke esanti guma sensta ir joje atsiranda įtrūkimų. Todėl rekomenduotina kabelių su gumine danga nenaudoti saulėtose vietose. Kabelius su švininiu apvalkalu vertėtų tiesti vasarą. Jei kabelis bus tiesiamas vandenyje, reikia naudoti specialią markę, skirtą naudoti drėgnoje terpėje. Jei kabelis bus tiesiamas per degias medžiagas (tarkim, medinį namą), jis turi būti nedegus arba neskatinantis degimo.

Taip pat reikia žinoti, kokia yra įtampa tinkle ir kiek fazių naudojama jūsų sklype. Jei 220 V ir 1 fazė - užteks dviejų arba trijų gyslų kabelio, jeigu 380 ir 3 fazės - tai reikalingas keturgyslis arba penkiagyslis.

Elektromobilių Įkrovimo Stotelės Įrengimas Daugiabutyje

Vienas iš elektromobilio įsigijimo privalumų yra atsisveikinimas su degalinėmis. Tačiau tai nereiškia, kad elektromobilio nereikia krauti. Visgi, galite sumažinti apsilankymų skaičių viešose įkrovimo stotelėse įsirengdami savo nuosavą įkrovimo stotelę namuose ar daugiabutyje.

Namų garaže arba parkavimo vietoje įrengta stotelė yra pigus, patogus ir saugus įkrovimo būdas, kurį renkasi daugelis elektromobilių vairuotojų. Įkrovimo stotelė namuose reikalauja papildomų išlaidų, tačiau atsižvelgus į visus privalumus, pasirinkimas yra vertas investicijos. Ne tik visada rasite vietos, bet ir jausitės saugiai palikdami elektromobilį nuosavame kieme arba Jums priklausančioje parkavimo vietoje.

Taip pat, elektromobilį įkrausite pigiau. Įkrovimui elektros išlaidos bus mažesnės, palyginus su mokėjimais viešosiose stotelėse. Be to, kai kurios įkrovimo stotelės gali pateikti išlaidų duomenis realiuoju laiku, o išmanieji sprendimai leis reguliuoti įkrovimo galią pagal asmeninius poreikius (pavyzdžiui, dinaminio valdymo funkcija).

Taip pat, įkrovimo stotelė pakelia Jūsų namo arba parkavimo vietos vertę. Ypač didėjant susidomėjimu žaliosiomis transporto alternatyvomis, vairuotojai vis dažniau renkasi persėsti į elektromobilį. Pasauliui siekiant šimtaprocentinio atsinaujinančių šaltinių panaudojimo, Jūsų namuose įrengta įkrovimo stotelė ateityje bus dar didesnis privalumas.

Papildomą naudą galima įžvelgti ir butuose gyvenantiems elektromobilių savininkams. Šiandien dar daugiabučiai nėra pritaikyti “paprastam” įkrovimo stotelių įrengimui. Jei stotelę įsigysite pirmi, Jums tikėtina, kad nereikės sukti galvos dėl investicijų į tinklo atnaujinimą. O ateityje parduoti parkavimo vietą bus lengviau.

Nuolatinis elektromobilio naudojimas ir įkrovimas taip pat sumažina baterijos gebėjimą išlaikyti energiją, todėl kelis kartus per dieną važiuoti į mieste esančią stotelę gali būti neefektyvu. Jei norite sulėtinti baterijos degradaciją, rekomenduojame ją įkrauti pilnai. Tokiu būdu Sutaupysite ir laiko. Per naktį palikę elektromobilį krautis, ryte turėsite dienos kelionėms pasiruošusią transporto priemonę.

Įkrovimo Stotelės Įrengimo Procesas

Jei nusprendėte įsigyti elektromobilį, galėsime padėti Jums įsirengti EV įkrovimo stotelę nuosavo namo garaže. Įsirengiant stotelę privataus namo ar kotedžo garaže - procesas greitas ir nesudėtingas. Situacija kiek sudėtingesnė daugiabučių gyventojams. Tačiau vis tiek įrengti įkrovimo stotelę galima ir asmeninėje stovėjimo vietoje. Tereikia gauti atitinkamus leidimus ir galėsite įkrauti naująją transporto priemonę. Tiesa, tai užtrunka laiko, tad vertėtų pradėti apie tai galvoti dar prieš įsigyjant transporto priemonę.

Prieš įsirengdami įkrovimo stotelę, nepamirškite pasiruošti. Gyvenantiems bute teks pasirūpinti gyventoju balsavimu, namo bendrijos atstovo arba administratoriaus sutikimu įrengti stotelę (tvarka priklauso nuo bendrijos ar administravimo formos). Taip pat itin svarbu peržvelgti ar namų elektros infrastruktūra geba eksploatuoti papildomą įrangą, kurią ketinate įdiegti - ar šios įrangos galios Jums pakaks?

Gali atsitikti taip, kad Jūsų tinklo pajėgumas yra apribotas iki tam tikros galios, pavyzdžiui 8 kW ar 11 kW (dažna įvado galia butuose). Tai reiškia, kad turite resursą - vienu metu naudoti 11 kW galios tiek EV įkrovimui, tiek buitiniams prietaisams. Čia gali nutikti ir taip, kad pavyzdžiui kraunant elektromobilį 8 kW galia ir įsijungus papildomą elektronikos prietaisą - gali būti atjungtas įvadinis automatas - dings elektra. Šią problemą galima išspręsti įsirengiant papildomą dinaminės galios valdiklį arba atitinkamai padidinus įvado galią iki “saugios” ribos.

Kaip Sužinoti Elektros Įvado Galią?

Savo elektros įvado galią galite sužinoti ESO savitarnos svetainėje. Turėtumėte prisijungti prie sistemos Jums tinkamu būdu. Prisijungę prie sistemos, pagrindiniame puslapyje rastite pasirinkimą “objektai”. Pasirinkite objektą, kurio įvado galią norite sužinoti ir atsisiųskite nuosavybės ribų aktą. Ribų akto dokumente, rasite skyrelį “2. Objekto charakteristikos”, o stulpelyje “Leistinoji naudoti galia, (kW)” galite sužinoti kokia yra Jūsų elektros įvado galia. Didesnės galios nei numatyta šiame dokumente iš tinklo gauti negalėsite (be įvado galios pakėlimo).

Įkrovimo Stotelės Įrengimo Eiga

Įkrovimo stotelės įrengimo procesas gali užtrukti nuo dienos iki kelių mėnesių. Didžiąją laiko dalį užima pasiruošimo darbai (pvz., elektros saugos patikrinimai, vietinių tinklų operatorių leidimų gavimas, administratoriaus suderinimai ir pan.). Jūsų patogumui, galime pasirūpinti ir Jūsų dokumentais.

Atsakingas vadybininkas padės Jums išsirinkti tinkamiausią įkrovimo stotelę atsižvelgęs į Jūsų individualią situaciją. Vėliau yra paruošiami biurokratiniai darbai - jeigu reikalinga padidinama elektros įvado galia, suderinamas leidimas įrengti stotelę su atitinkamomis institucijomis, savininku. Turint leidimus yra įrengiama įkrovimo stotelė fiziškai.

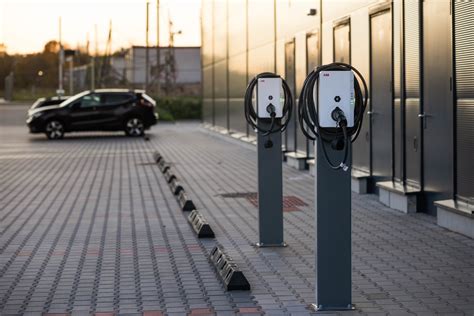

Atvykęs, meistras padės pasirinkti geriausią įkrovimo stotelės padėtį, atsižvelgdamas į maitinimo šaltinį ir transporto priemonės parkavimo būdą. Pats įrengimas vidutiniškai trunka apie 2-3 valandas, tačiau kiekviena situacija yra unikali, o įrengimas gali skirtis priklausomai nuo stotelės tipo, atstumo iki prijungimo taško. Įkrovimo stotelė yra pritvirtinama prie sienos arba ant stovo ir saugiai prijungiama prie elektros tinklo. Vykstant elektros prijungimo darbams elektra atjungiama neilgam laiko tarpui.

Įsitikinęs, kad įrenginys yra tinkamai sumontuotas ir saugus naudoti, montuotojas Jus supažindins su nauja įkrovimo stotele, apmokys naudotis.

Elektros Instaliacijos Periodinis Patikrinimas ir Bandymai

Po pirminės patikros, elektros instaliacijų periodiniai patikrinimai ir bandymai turi būti atliekami reguliariai. Patikrinimas, įskaitant apsaugą nuo tiesioginio kontakto (pvz. Pastaba: jei naudojama apsauga nuo netiesioginio kontakto yra automatinis elektros tiekimo išjungimas, turi būti atlikti tokie bandymai: kontūro bandymas, įžeminimo bandymas, RCD bandymas.

Žemiau pateikta lentelė aiškiai ir suprantamai susieja IEC 60364/6 reikalaujamus bandymus su prietaisais, kuriais tokius bandymus galima atlikti.

Svarbu, kad visi aukščiau minėtų bandymų metu naudojami matavimo prietaisai ir stebėjimo įranga atitiktų IEC/EN 61557 reikalavimus.
