Transformatoriai yra svarbi elektros tinklų dalis, užtikrinanti stabilų ir saugų elektros energijos perdavimą iš vienos sistemos į kitą. Elektros transformatoriai naudojami tiek buityje, tiek pramonėje, ir padeda konvertuoti įtampą tarp skirtingų elektros srovių. Transformatoriai yra elektros prietaisai, kurie keičia įtampą arba srovę tarp dviejų ar daugiau elektros grandinių.
Jie dirba remdamiesi elektromagnetinės indukcijos principu, kai viena elektros grandinė perduoda energiją kitai, nenaudojant tiesioginio kontakto. Pagrindinė transformatorių funkcija - keisti elektros energijos įtampą iš aukštos į žemą arba atvirkščiai. Tai leidžia efektyviai perduoti elektros energiją, sumažinant energijos nuostolius. Kita svarbi transformatorių funkcija yra elektros srovės keitimas, kai reikia prisitaikyti prie skirtingų sistemų reikalavimų.
Transformatorių tipai
Elektros transformatoriai gali būti skirstomi į keletą tipų, priklausomai nuo jų paskirties ir techninių parametrų:
- Trifaziai transformatoriai. Trifaziai transformatoriai naudojami trifazės elektros energijos perdavimui. Trifazė sistema yra itin efektyvi, nes vienu metu energija perduodama trimis laidais.
- Srovės transformatoriai. Šie transformatoriai yra naudojami matuoti srovę elektros grandinėse arba elektros srovės transformavimui į kitą lygį.
- Aukštos įtampos transformatoriai. Šie transformatoriai naudojami elektros energijos tiekimo tinkluose, kur aukštą įtampą reikia transformuoti į mažesnę. Tai reikalinga tam, kad elektros energija būtų saugiai tiekiama vartotojams.
Transformatorių panaudojimo sritys
Transformatoriai, priklausomai nuo jų tipo ir funkcijų, gali būti naudojami įvairiose srityse:
- Elektros energijos tiekimo ir paskirstymo sistemos. Elektros energija didelėse elektrinėse generuojama ir perduodama dideliais atstumais.
- Pramonė. Pramonės įmonėse naudojami įvairaus dydžio ir galios transformatoriai, kurie padeda užtikrinti stabilų elektros tiekimą gamybos linijoms, mašinoms ir kitiems įrenginiams.
- Telekomunikacijos. Transformatoriai taip pat naudojami telekomunikacijų srityje.
- Namų ūkiai. Nors daugelis namų ūkių naudojasi vienfaze elektros tiekimo sistema, kai kuriems didesniems elektros prietaisams (pavyzdžiui, elektrinėms viryklėms, vandens šildytuvams) taip pat gali reikėti trifazių transformatorių.
Transformatorių paaiškinimas - kaip veikia transformatoriai
Transformatorių veikimo principas
Transformatoriai veikia pagal elektromagnetinės indukcijos principą, kai elektros energija perduodama per magnetinį lauką tarp dviejų elektros grandinių. Kai elektros srovė teka per pirminę apviją, ji sukuria magnetinį lauką, kuris sukuria įtampą antrinėje apvijoje. Ši indukuota įtampa naudojama tolesniam elektros tiekimui. Jei pirminės ir antrinės apvijos turi skirtingą vijų skaičių, įtampa tarp jų taip pat bus skirtinga.
Magnetinis laukas ir elektromagnetinė indukcija
Magnetinis laukas - tai jėgos laukas, kurį sukuria judantys elektros krūviai arba nuolatiniai magnetai. Šis laukas veikia kitus judančius elektros krūvius ir magnetinius momentus. Svarbiausia magnetinio lauko charakteristika yra magnetinė indukcija B. Didelė magnetinė indukcija - stiprus magnetinis laukas, o maža magnetinė indukcija - silpnas magnetinis laukas. Magnetinės indukcijos linijos yra uždaros (arba išeina į begalybę), todėl tokie laukai vadinami sūkuriniais.
Elektromagnetinės indukcijos reiškinys - tai elektrovaros jėgos atsiradimas uždarame kontūre, kai šį kontūrą veria kintantis magnetinis srautas. Šį reiškinį aprašė M. Faraday. Indukcijos srovė teka taip, kad jos sukurtas magnetinis laukas priešinasi magnetinio srauto pakitimui (Lenco taisyklė).
Saviindukcija - tai elektrovaros jėgos atsiradimas grandinėje, kai kinta joje tekanti srovė. Indukcija yra tiesiog proporcinga srovės stipriui (B ~ I). Proporcingumo koeficientas L vadinamas grandinės induktyvumu.
Abipusė indukcija - tai elektrovaros jėgos atsiradimas vienoje grandinėje dėl kintančios srovės kitoje grandinėje. Abipusės indukcijos evj abiem grandinių porai yra vienodi (L12 ( L21).
Reiškinys, kai judantis magnetas arba kintantis magnetinis laukas sukuria elektros srovę, vadinamas elektromagnetine indukcija. Elektros srovę sukuria kryptingai judėti krūvininkus laidininke. Taigi M. uždaros.
Elektrovaros jėga vadinama saviindukcija, o indukuojama evj - saviindukcijos evj. Indukcija yra tiesiog proporcinga srovės stipriui (B ~ I). Čia proporcingumo koeficientas L vadinamas grandinės induktyvumu. supančios aplinkos magnetinių savybių.
Transformatoriaus Vijų Skaičiaus Nustatymas

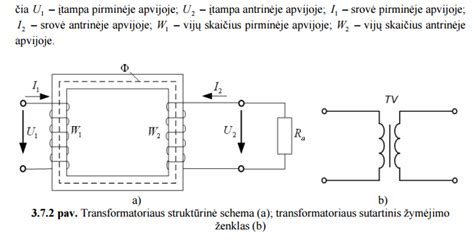

Transformatoriaus veikimas pagrįstas elektromagnetinės indukcijos reiškiniu. Transformatorių sudaro dvi arba daugiau apvijų, kurios apvyniotos aplink bendrą magnetinę šerdį. Vieną apviją prijungus prie kintamosios srovės šaltinio (pirminė apvija), šerdyje susidaro kintantis magnetinis srautas. Šis kintantis magnetinis srautas indukuoja elektrovaros jėgą (EVJ) kitose apvijose (antrinėse apvijose). Jei antrinė grandinė yra uždara, joje atsiranda ir teka elektros srovė.
Transformacijos koeficientas (k) parodo įtampos santykį tarp pirminės ir antrinės apvijų:
k = U2 / U1 = N2 / N1
čia:
- U1 - pirminės apvijos įtampa
- U2 - antrinės apvijos įtampa
- N1 - pirminės apvijos vijų skaičius
- N2 - antrinės apvijos vijų skaičius
Ši lygtis leidžia nustatyti vijų skaičių, jei žinoma įtampa ir transformacijos koeficientas.
Praktiniai vijų skaičiavimo metodai
Jei turite transformatorių su viena pirmine apvija, kur privyniota daug apvijų ir vizualiai negalite nustatyti, kiek ten vijų, galite pamatuoti laido storį ties išvadais. Tačiau ši apvija taip gražiai "fabricnai" suvyniota, kad išdraskysite ir nebesuvyniosite taip pat. Aišku, apytiksliai galite nustatyti, kiek ten vijų, suvyniodami kelias vijas antrinės ir matuodami, o paskui skaičiuodami.
Yra keletas būdų, kaip nustatyti tikslų vijų skaičių matuojant iškart:
- Apytikslis skaičiavimas pagal šerdies skerspjūvį: Jei žinote šerdies skerspjūvio plotą, galite apytiksliai apskaičiuoti vijų skaičių voltui pagal formulę: vijų sk. voltui = 50 / S (cm kv). Tarkim, jei šerdies plotas yra 5 kvadr. cm, tada suvyniojam ant tos ritės 10 vijų, paduodam 1 V kintamos (50Hz) iš kito tr. ir pasimatuojam įtampą ant nežinomos ritės.
- Antrinės apvijos metodas: suvyniokite kelias vijas antrinės apvijos ir matuokite įtampą. Paskui skaičiuokite vijų skaičių pagal įtampos santykį.
Štai lentelė, kurioje apibendrinami transformatoriaus vijų skaičiavimo metodai:
| Metodas | Aprašymas | Privalumai | Trūkumai |
|---|---|---|---|
| Šerdies skerspjūvio metodas | Apytikslis skaičiavimas pagal šerdies skerspjūvio plotą | Greitas ir paprastas | Nėra labai tikslus |
| Antrinės apvijos metodas | Suvyniokite kelias vijas antrinės apvijos ir matuokite įtampą | Pakankamai tikslus | Reikalauja papildomo vyniojimo |
Svarbu atkreipti dėmesį, kad nėra prietaiso, kuris idealiai nustatytų vijų skaičių, nes įtampa tinkle nuolat svyruoja. Todėl, renkantis transformatorių, svarbu atsižvelgti į galimus įtampos svyravimus ir pasirinkti tinkamą įrenginį.
Transformatoriaus galios apskaičiavimo formulė yra tokia: Transformatoriaus galia=Išėjimo įtampa × Išėjimo srovė. Jei transformatorius turi kelis išėjimus, reikia pridėti kiekvieno išėjimo galią.
Trifazių transformatorių galios skaičiavimas yra šiek tiek sudėtingesnis. Paprastai trifazė galia gali būti apskaičiuojama pagal šią formulę: trifazė galia=1,732 × vardinė srovė × vardinė linijos įtampa (380 V)=3 × vardinė srovė × vardinė fazė įtampa (220V). Be to, transformatoriaus talpa taip pat yra veiksnys, į kurį reikia atsižvelgti. Transformatoriaus talpa yra jo vardinės įtampos ir vardinės srovės sandauga, išreikšta VA.
Apibendrinant, skaičiuojant transformatoriaus galią, būtina atsižvelgti į išėjimo įtampą, išėjimo srovę, galios koeficientą, naudingumo koeficientą ir galią bei kitus veiksnius.
Transformatoriai keičia elektros energiją iš vieno įtampos lygio į kitą. Tačiau įtampos keitimas nekeičia galios. Galia lygi įtampos laikų srovei. Taigi, kai transformatorius padidina įtampą, jis sumažina srovę. Be to, jei jis sumažina įtampą, jis padidina srovę. Bet galia išlieka ta pati.
Visi transformatoriai turi du laidų ritinius, vadinamus pirminiais ir antriniais. Pirminis indukuoja įtampą į antrinę, tokiu greičiu, kuris nustatomas pagal vielos ritinių skaičiaus santykį pirminėje ir vielos ritinių skaičių antrinėje. Tačiau santykiu 1:2, nes įtampos laikų srovė lygi galiai, padvigubinus įtampą, srovė supjaustoma perpus.
Transformatoriaus ir jo vidinių komponentų fizinis dydis lemia dabartinį jo įvertinimą. Maža transformatorius mobilųjį telefoną įkroviklis veikia maždaug pusę stiprintuvo. Didžiulis transformatorius hidroelektrinės užtvankoje veikia tūkstančiuose amperų. Jei jūsų konkreti transformatoriaus informacija konkrečiai nenulemi dabartinio įvertinimo, galite ją išsiaiškinti naudojant kitą statistiką.
Perskaitykite transformatoriaus specifikacijas. Jame turėtų būti parodyti maksimalūs dabartiniai tiek pirminio, tiek antrinio reitingai.
Perskaitykite žymę transformatoriuje. Jame turėtų būti rodomas didžiausias dabartinis pirminio ir antrinio reitingas.
Apskaičiuokite srovę pagal įtampos ir amperumo (VA) specifikaciją arba vatais nustatytą galios įvertinimą. Abu skaičiai iš esmės reiškia tą patį. Padalinkite transformatoriaus VA arba galios įvertinimą iš įtampos.
