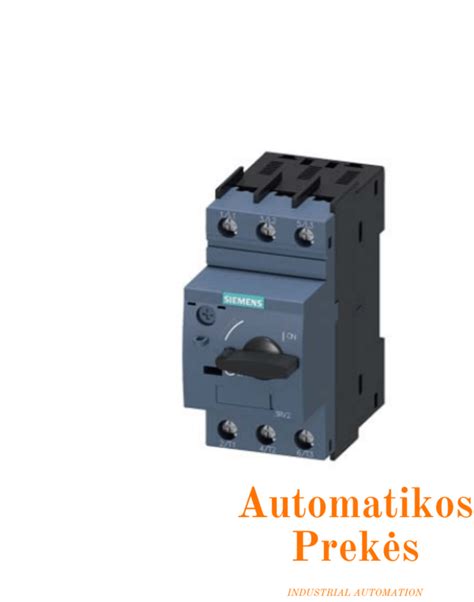

Saugiklių Paskirtis ir Veikimo Principai
Kaip jau minėjau, automatas saugo laidus nuo perkaitimo. Laidus šildo elektros srovė, kuri jais teka. Kuo didesnė srovės galia, tuo stipriau kaista laidas. Taigi, saugoti laidus reikia nuo per didelės srovės, kurios jie negali praleisti per save neįkaisdami.Logiškai kyla sekantis klausimas - iš kur gali atsirasti per didelė srovė? Yra du pagrindiniai scenarijai:* Trumpas sujungimas: Jo metu iškart atsiranda didžiulė srovė, nuo šimtų iki tūkstančių amperų.* Perkrova: Kai per laidą teka didesnė srovė, negu leidžia jo storis, bet ne tokia didžiulė, kaip trumpo susjungimo metu.Pavyzdžiui, jei esant įprastam laidui, kurio skerspjūvis 2,5 kv.mm., vienu metu įjungti elektrinį virdulį, orkaitę ir kaitlentę - per jį tekės apytiksliai 39 amperų srovė. O paslėptas (pvz. užtinkuotas sienoje) toks kabelis neįkaisdamas gali praleisti tik 21 amperą. Beveik du kartus mažiau!Taigi, automatai saugo nuo trumpo sujungimo ir perkrovos. Elektromagnetinis išjungėjas saugo nuo trumpo sujungimo. Šiluminis išjungėjas saugo nuo ilgalaikių perkrovų.Saugiklių Žymėjimas ir Charakteristikos
Parduotuvės lentynose visų gamintojų automatai sužymėti vienodai - raidėmis (B, C, D) ir skaičiais (6, 10, 16, 25…). Skaičiumi žymima nominali srovė (tokia srovė, kurią automatas gali praleisti per save pastoviai ir be jokių pasekmių). Raidė parodo automato srovės charakteristiką. Kaip tik nuo jos priklauso, kokiai srovei esant automatas išsijungs.Pavyzdžiui, turime tris automatus, kurių nominali srovė - 16 amperų: - B16, C16 ir D16. Šiluminis išjungėjas pradės kaisti, kai srovė viršys nominaliają 1,2-1,5 karto ir suveiks tuo greičiau, kuo jautresnis (ir tiesiogine to žodžio prasme, karštesnis) automatas.Kaip teisingai pasirinkti automatinį jungiklį pagal charakteristiką?
Saugiklių Tipų Palyginimas
| Charakteristika | B tipas | C tipas | D tipas || :-------------- | :---------------------------------------- | :----------------------------------------------------------------------------- | :------------------------------------------------------------------------------------------- || Paskirtis | Buitinės rozetės, apšvietimas | Ūkinės paskirties statiniai, prietaisai su elektriniais varikliais | Įrenginiai su didelėmis paleidimo srovėmis (pvz., transformatoriai, suvirinimo aparatai) || Jautrumas | Jautresnis perkrovoms | Mažiau jautrus perkrovoms, atlaiko trumpalaikes didesnes sroves | Mažiausiai jautrus perkrovoms, skirtas labai didelėms paleidimo srovėms || Panaudojimas | Namų ūkis, kur nereikia didelių srovių | Pramonė, statybos aikštelės, vietos, kur naudojami galingi įrenginiai su varikliais | Pramonė, vietos, kur reikalingas didelis atsparumas paleidimo srovėms |Saugiklių Pasirinkimo Principai
Dažniausiai mes neturime galimybės rinktis įvadinio automato, t.y., to, kuris stovi prieš skaitliuką - jį savo nuožiūra stato ESO. Jo pagalba ESO riboja išskiriamą galią ir garantuoja trumpojo sujungimo selektyvumą, kad jūsų tinkle įvykęs trumpas sujungimas neišjungtų visos paskirstymo linijos. Visa kita - mūsų pasirinkimas.* Rozetėms puikiai tiks B 16 automatai.* Ūkinės paskirties statiniuose, kur gali būti jungiami įvairūs prietaisai su elektriniais varikliais, geriau rinktis automatus, kurių charakteristika C - C16.* Naudojant automatus su dideniu nominalu, būtina pravesti storesnį kabelį (2,5 kv. .. Įvykus trumpam sujungimui to nepavyks išvengti. Srovė trumpo sujungimo grandinėje bus vienoda visuose automatuose ir bus vienodai dielė - šimtai amperų.Galimybė išjungti automatus paeiliui yra vadinama selektyvumu. Selektyvumas čia reiškia, kad išjungiamas yra artimiausias apkrovai automatas, ir tik po to - sekantys. Kaip minėta anksčiau, dažniausiai įvade būna statomi paprasti automatai su charakteristika C, taigi, nepakeitus jo, užtikrinti selektyvumo nėra galimybių. Tačiau galime selektyvumą organizuoti apkrovos atveju, jei namie pastatysime automatą su charakteristika B.Pabaigai, belieka pridurti, kad pasirinkti automatus, kaip ir visus apsaugos įtaisus, rekomenduojama (ir, beje, atsieina pigiau!) projektavimo stadijoje.Papildoma Apsauga: Nuotėkio Relės
Jei tik pradedate statybos darbus, greičiausiai tokį terminą dar išgirsite. Jei ruošiatės susirinkti savo namo skydelį patys, bus naudinga pasiskaityti, kaip jos sutvertos, kodėl tokios jau reikalingos ir kaip išsirinkti. Lietuviškas terminas - nuotėkių relė (NR) - tarsi užsimena apie pagrindinę šio įrenginio funkciją - apsaugą nuo srovės nutekėjimo.Pateiksiu pavyzdį, kuris paaiškins NR veikimo principą. Tarkim, nusipirkote virtuvinį blenderį. Visą tokį gražų, nerūdijančio plieno, blizgantį ir už labai jau gerą kainą. Tarkim, kad nuolaida buvo nemaža dėl to, kad surinktas jis nekažkaip ir per kažkurį laiką nuo vibracijų viduje blenderio fazės laidas atsikratė ir susilietė su metaliniu korpusu, t.y., užtrumpino. Bandant sutrint rytinį kokteilį staiga netikėtai mus nemaloniai papurto elektra.. Neskausminga. Raumenų darbas nesutrikdomas. Galima pačiam atsijungti nuo srovės veikiamos medžiagos.Jei nuotėkių relė skydelyje įrengta, tuomet ji pastoviai lygina srovės, kuri teka per fazės laidininką ir srovės tekančios per nulį stiprumą. Paprastai kalbant, stebi, kad kiek srovės “įtekėjo“ į laidų instaliaciją, tiek ir “ištekėtų“. Jei kažkas ne taip ir “išteka“ mažiau srovės, vadinasi kažkur yra nutekėjimas. Tarkim, per minėto hipotetinio blenderio korpusą. Jei tas skirtumas didesnis, nei nustatytas slenkstis, relė atjungia grandinę tuo pačiu galbūt išgelbėdama mums gyvybę.Pagal konstrukcinius ypatumus NR skirstosi į elektromechanines ir elektronines. Jos skiriasi darbo principu, tačiau svarbiausia yra tai, kad elektroninės relė priklauso nuo maitinančio tinklo įtampos, nes maitinimas būtinas įmontuotai elektroninei schemai. Elektromechaninės NR nuo įtampos nepriklauso, nes ten nėra, ką maitinti. Jei maitinimo tinklas dėl kokių nors priežasčių bus pažeistas (dings nulis ir pan.), elektroninė relė geriausiu atveju atsijungs.Kalbant toliau apie skirtumus, mums svarbu kaip žymimos NR. AC - sinusoidinei kintamajai srovei, t.y. Diferencialinė srovė rodo nuotėkio srovę, kuriai esant suveikia NR. 30 mA - buitinis variantas. Suveikia tada kai (žr. 100mA, 300mA - taip vadinamos priešgaisrinės NR. Srovė per didelė, kad būtų aktuali žmogaus gyvybės apsaugai, bet vis tiek naudingas reikalas, jei, tarkim, ūkyje apsaugomos ne visos linijos jautresnėmis NR, tai vieną tokio nominalo verta įrengti ant įvado.Srovės transformatorių - jis ir yra diferencialinės srovės daviklis. NR širdimi yra srovės transformatorius. Pirminės šio transformatoriaus apvijos - nulio ir fazės laidai. Jei fazių laidų srovių suma lygi nulio srovei, magnetinės srovės atsveria viena kitą ir srovė antrinėse apvijose nesusidaro. Jei fazių srovių suma didesnė nei nulio srovė ir tas skirtumas didesnis nei diferencialinės srovės nominali reikšmė, tuomet antrinėse apvijose atsiranda srovė, kurios pakanka suveikti elektromagnetui, o šis atjungia grandinę.
