Elektros tinklais į namus atkeliauja tokia būtina kasdieniame gyvenime elektra. Jos svarba kasmet auga: suvartojimas didėja, o mūsų gyvenimas tampa vis labiau nuo jos priklausomas. Naudodamiesi vis išmanesniais elektros prietaisais ir įranga, mes ne visuomet žinome, kokį elektros įvadą pasirinkti: trifazį ar įprastesnį vienfazį? Kuris iš jų kada yra naudingesnis?
Elektrinė srovė - tai mūsų buityje ir pramonėje neišvengiamai reikalinga energijos forma, kurios tiekimas priklauso nuo naudojamos sistemos tipo. Dažniausiai sutinkamos dvi pagrindinės elektros srovės tiekimo sistemos: vienfazė ir trifazė.
Vienfazė ir Trifazė Elektros Srovė: Kuo Skiriasi?
Vienfazė elektros srovė - tai paprasčiausia elektros tiekimo forma, kai srovė teka tik vienu laidu (fazė) ir grįžta per neutralų laidą.Trifazė srovė - tai sistema, kuri naudoja tris fazinius laidus, kuriuose elektros srovė teka pasislinkusi viena nuo kitos 120° kampu. Ji taip pat turi neutralų laidą. Kaip rašoma Vikipedijoje, trifazė srovė gaunama naudojant specialius generatorius - sinchroninius elektros generatorius, kurie vienu metu sukuria tris kintamosios srovės bangas.
Vienfazė sistema idealiai tinka nedideliems būstams, kur elektros poreikis neviršija 3-7 kW. Tokia instaliacija paprastesnė, o išlaidos mažesnės.
Dažnai būna taip, nors būste yra trifazis įvadas, žmogus net neturi trifazių įrenginių, patį trifazį elektros įvadą jis išskirsto ir naudoja po vieną fazę atskirai. Senuose daugiabučiuose toks įvadas būdavo įrengiamas tik tada, jei jame būdavo suprojektuota elektrinė viryklė, ir būdavo skirtas tik jai prijungti. Kitiems įrenginiams ir apšvietimui būdavo atskiras vienfazis įvadas.
Skaičiavimai: Vienfazis vs. Trifazis
Apsisprendėte, kiek kilovatų galios jūsų būstui reikia? Panagrinėkime, kaip skirsis elektros srovė įrengiant trifazį ir vienfazį įvadus. Kad būtų patogiau skaičiuoti, tarkime, kad reikia 10 kW galios (P - galia) įvado.
Jeigu pasirenkamas vienfazis elektros įvadas, kurio įtampa U = 230 V, tai gaunama srovė (I = P/U) bus lygi 10 000 W/230 V ≈ 43 A. Vadinasi, namo įvadinio saugiklio (kirtiklio) nominalioji vertė negali būti didesnė nei 43 A.
Žvelgiant į skaičius matyti, kad trifaziam įvadui reikia silpnesnio įvadinio saugiklio ir plonesnių (mažesnio skerspjūvio ploto arba, kitaip tariant, mažesnės kvadratūros) laidų, nes jiems reikia atlaikyti kur kas silpnesnę (25 A), palyginti su vienfazio įvado laidais (43 A), srovę. Tačiau vertinant kainą, trifazis įvadas ir jo saugiklis kainuoja brangiau.
Pavyzdžiui, suvirinimo aparatas, kurio galia 5 kW, gali būti ir vienfazis, ir trifazis. Taigi, jeigu jis vienfazis, tai jam reikia pusės galios ir pusės srovės (apie 22 A). Veikdamas vieną valandą, jis sunaudos 5 kWh elektros energijos. Ttrifazis suvirinimo aparatas taip pat sunaudos tas pačias 5 kWh, tačiau jam reikės tik 12,5 A, nes 5 000 W / 400 V = 12,5 A.
Aptariamuoju atveju kiekvienos atskiros fazės galia P = 25 A × 230 V ≈ 5,7 kW. Tai reiškia, kad prie kiekvienos fazės (iš to laido išvedžiotame tinkle) negalima jungti įrenginių, kurių bendras galios suvartojimas viršija 5,7 kW. Esant įprastam vienfaziam elektros įvadui, visų namuose į elektros tinklą įjungtų prietaisų sunaudojama galia tiesiog susumuojama.
Taigi, kad netektų gyventi ribojant savo poreikius, dažniausiai pasirenkamas racionaliausias sprendimas - du atskiri įvadai: galingiems įrenginiams - trifazis, buitiniams prietaisams ir technikai - vienfazis.
Kiekvienos mūsų nagrinėjamo 10 kW galios trifazio įvado fazės galia 5,7 kW. Iš vienos fazės išvedžiotas tinklas gali būti sudalintas į grupes: pavyzdžiui, 1 grupė - virtuvės, vonios ir koridoriaus apšvietimas, indaplovė ir šaldytuvas; 2 grupė - kaitlentė ir orkaitė; 3 grupė - visi kiti elektros lizdai.
Saugiklis reaguoja į srovės viršijimą. Saugikliai būna B ir C tipo. C tipo saugikliai reaguoja lėčiau: kai startiniu momentu variklis staigiai paima daug srovės, ji gali net gerokai viršyti nominaliąją saugiklio vertę, tačiau po jo srovė greitai sumažėja iki reikiamo dydžio. C tipo saugiklis pralaukia tą pradinį momentą, iki išsilygina srovė, - kitaip jį „išmuštų“ iškart ir prietaisas nė nepradėtų veikti.
Iš schemos akivaizdžiai matyti, kad, išskirsčius trifazį įvadą ir sudėjus saugiklius ant atskirų grupių, liekanti reali kiekvienos grupės galia dar sumažėja. Vadinasi, jau nelieka 10 kW. Įvado galią reikia padidinti - „nusipirkti papildomų kilovatų“, kad viena fazė būtų ne 5,7 kW, o, pavyzdžiui, 10 kW galios. Tačiau tai ne tik daug kainuoja, elektros tiekėjas tokią galimybę turi ne visuomet: tarkim, magistralinio kabelio skerspjūvis yra per mažas, kad nuo jo būtų galima „atidalinti“ reikiamus papildomus kilovatus.
Elektros tiekėjai siūlo trifazį įvadą, tačiau žmogui jį dažniausiai reikia išskirstyti. Kas labiau apsimoka ir ką verta pasirinkti, reikia patiems įvertinti savo poreikius ir pasitarti su specialistais. Vienintelis siūlymas - neskubėkite. Elektros įvedimas ir instaliacijos įrengimas ne tik užtrunka ir daug kainuoja: euras šen, euras ten, tačiau kai viską suskaičiuoji, pasirodo, kad išleista suma - keturženklė.
Ką reikia žinoti apie elektros įvadą?
Nors tradicinės vienfazės ir trifazės elektros tiekimo sistemos sėkmingai veikia dešimtmečius, ši sritis nėra atsilikusi nuo technologinės pažangos.
- Išmanieji tinklai keičia tradicinį elektros tiekimo modelį.
- Viena aktualiausių tendencijų - saulės ir vėjo energijos diegimas tiek vienfazėse, tiek trifazėse sistemose.
- Elektromobilių populiarėjimas dar labiau keičia energijos vartojimo įpročius. Dauguma greitojo įkrovimo stotelių reikalauja trifazės srovės.
- Kartu su atsinaujinančia energija populiarėja namų energijos kaupimo sistemos, kurios leidžia saugoti perteklinę saulės ar vėjo energiją.
Jeigu planuojate statyti namą ar vystyti nekilnojamojo turto projektą, privalote žinoti, kaip vyksta elektros įvedimas į sklypą ar namą. Šis procesas kiek skiriasi individualiam namų ūkiui bei įmonei ar verslui. Aptarsime, kaip vyksta elektros įvedimas į sklypą, jeigu namo dar nėra, o statybų nepradėsi be elektros.
Elektros įvedimo procesas: nuo ko pradėti?
Namo savininkai turi kreiptis į Energijos Skirstymo Operatorių (ESO) ir atlikti keletą veiksmų tam, kad jie būtų prijungti prie elektros tinklų. Yra du variantai atvedant elektrą į sklypą:
- Kreiptis į elektros tinklus ir prašyti, kad pajungtų elektrą.
- Gali būti taip, kad elektros tinklai pirma pareikalaus statybos leidimo, o tik tada jums pastatys elektros apskaitą. Tad pirma Jums reikės susiderinti pastato projektą.
Žingsniai Norint Įsivesti Elektrą Į Sklypą
Norint atvesti elektrą į sklypą jeigu namo dar nėra, reikia atlikti šiuos veiksmus:
- Gauti iš elektros tinklų techninės sąlygas reikiamam galingumui.
- Užsakyti projektą ir pateikti elektros tinklams.
- Elektros tinklai sudaro paslaugos sutartį.
- Apmokėti procentinę piniginę sumą atvado įrengimui.
- Elektros tinklai vykdo darbus iki kabelinės dėžės jūsų sklypo išorinės ribos.
- Jūsų pasamdyta atestuota įmonė vykdo elektros darbus sklypo ribuose, įrengia laikiną skydą ir priduoda Valstybinei energetikos inspekcijai.
- Pažymą pateikiate elektros tinklams, jie įrengia elektros skaitiklį.
Svarbu: Tam, kad galėtumėte prisijungti elektrą, Jums reikalingas būsimo namo projektas ir elektros atvedimo projektas bei statybų leidimas šiems projektams.
Pirmiausia reikėtų kreiptis į AB ESO su prašymu prijungti sodo sklype planuojamą statyti namą. Tą galima padaryti prisijungus prie www.manogile.lt arba artimiausiame klientų aptarnavimo centre. Pildant paraišką reikėtų nurodyti, kad pageidaujama elektros apskaitos vieta yra prie sklypo ribos ir kad projektavimą organizuoja AB ESO.
AB ESO samdomas projektuotojas su namo savininku suderins konkrečią vietą, kuri būtų patogi ir AB ESO darbuotojams, ir namo savininkui. Kuomet AB ESO išduos technines sąlygas ir parengs prijungimo paslaugos sutartį, pastarojoje bus nurodyta ir paslaugos kaina.
Tik sumokėjus naujo vartotojo prijungimo paslaugos mokestį bus organizuojami visi su šia paslauga susiję darbai.
Papildomi darbai ir išlaidos
Papildomai kainuos įvadinio kabelio nuo elektros apskaitos skydo iki namo ir namo statybinio skydelio montavimo darbai, o taip pat elektriniai matavimai, dokumentų rengimas, įskaitant Elektros energetikos įrenginių techninės būklės aktą. Šių papildomų darbų (priklausomai nuo apimties) kainą atskiru susitarimu susiderinsite su Jūsų pasamdytu rangovu.
Reikėtų atkreipti dėmesį, kad Elektros energetikos įrenginių techninės būklės aktą ir kitus matavimų dokumentus galės parengti tik atestuota įmonė.
Elektros Įvedimo Kaina
Elektros įvedimo kaina priklauso nuo daugelio veiksnių. Tai labai individualu ir labai priklauso nuo pasirinkto galingumo (kW), teritorijos ir joje esamos infrastruktūros.
Prijungimo mokestis priklauso nuo esamo ar naujo atvado tipo, norimos leistinosios naudoti galios, atstumo nuo kliento sklypo iki artimiausio ESO elektros tinklo objekto.
Galutinė įvedimo paslaugos kaina priklauso nuo techninių niuansų, įvado galios ir pan. Be to, reikėtų nepamiršti ir būsimų išlaidų, kurių pareikalaus elektros instaliacijos įrengimas pačiame objekte.
Preliminarios kainos
ESO interneto svetainėje yra skaičiuoklė, kurioje galima preliminariai apskaičiuoti prijungimo įmoką. Klientas, suvedęs reikiamus duomenis, iš karto sužinos preliminarią prijungimo įmoką. Tačiau, kaip pažymi ESO, skaičiuoklė neįvertina esamų techninių tinklo parametrų konkrečioje vietoje tinklo būklės, taip pat nekaupia duomenų ir jais nesinaudoja informacijai apie tai, kokie klientai prijungti, kiek klientų yra prijungimo procese ir/arba realiu laiku.
Norint sužinoti tikslią kainą, reikia kreiptis į ESO ir pateikti paraišką. Tuomet ESO atstovai įvertins tinklo techninius parametrus ir pateiks preliminarią sąmatą. Ją patikslins darbus atliksiantis rangovas, atsižvelgdamas į visas projekto sudedamąsias dalis.
Svarbu: ESO privatiems klientams kompensuoja 50 proc. prijungimo įkainių vertės galios didinimo paslaugoje.
Paprastai, įskaičiuojant visą laiką, kurį užima dokumentacijos tvarkymas, įvedimas gali užtrukti nuo 8 savaičių iki pusės metų. Tai priklauso nuo jūsų objekto lokacijos, atstumo nuo esamos tinklo infrastruktūros, papildomų darbų poreikio ir, aišku, ESO užimtumo.
Pats svarbiausias uždavinys vedant elektrą į nekilnojamojo turto objektą nustatyti jos dydžio poreikį, arba galią, kadangi nuo to priklauso, kaip gerai veiks visa elektros sistema ir kiek pinigų sutaupysite neviršydami galios poreikio.
Elektros Galios Poreikio Įvertinimas
Skaičiuojant, kokio elektros galingumo reikia namui, turite įvertinti savo poreikius ne tik šiandien, bet ir netolimoje ateityje. Visada galite pasitarti su namo statytoju, elektros tiekėju ar kitais šios srities specialistais, kad gautumėte rekomendacijas.
Dažniausiai vidutinio dydžio nuosavam namui įrengiami maždaug nuo 10 iki 15 kW galingumo įvadai.
Prieš pateikiant paraišką įvesti elektros energiją, pirmiausiai reikėtų susiskaičiuoti kiek elektros jums reikės. Šią užduotį įvykdyti padės rekomenduojamos elektros galios skaičiuoklė, kurią galite rasti ESO puslapyje.
Šiais laikais taip pat aktualu yra elektromobiliai bei elektromobilių krovimo stotelės. Elektros įvedimas elektromobilio (EV) stotelei skiriasi, priklausomai nuo to, kokiame objekte atliekami darbai. Įvertinkite ar nereikia didinti elektros įvado galios. Procesas nėra sudėtingas, tačiau dėl galios didinimo gali papildomai užtrukti.
Pirmoji ir svarbiausia sąlyga daugiabučio gyventojams, norintiems elektromobilio įkrovimo stotelės - jums turi nuosavybės teise priklausyti stovėjimo vieta. Jeigu turite nuosavą stovėjimo vietą, praneškite bendrijos pirmininkui arba namo administratoriui, gavus patvirtinimą į kvalifikuotą rangovų įmonę dėl įrengimo.
Elektros Energijos Taupymas
Tam, kad jūsų nauji namai turėtų A++ energetinio naudingumo klasę, juose bent 50 proc. naudojamos energijos turi būti pagaminta iš atsinaujinančių išteklių. Kad įgyvendintumėte šį reikalavimą, nebūtina skubėti įsigyti saulės ar vėjo elektrinę. Pakanka pasirinkti planą su žaliąją energija! Tai ne tik leis pasiekti aukščiausią energetinę klasę, bet ir kurti tvaresnę ateitį, nes naudosite 100 proc. žaliąją energiją.
Pasirinkite elektros planą su žaliąja energija ir užpildykite prašymą gauti energijos kilmės garantiją.
Jūsų namuose gali būti dar daugiau išmanių sprendimų, padedančių sutaupyti. Išmanus elektromobilio įkrovimas automatiškai seks elektros rinkos pulsą ir įkraus tuo metu, kai elektra pigesnė. Toks įkrovimas gali būti net iki 20 proc.
Neatsilikite nuo tendencijų ir už elektrą mokėkite su rinka susietą kainą. Plano „Išmanus - 15“ elektros kaina keičiasi kas 15 minučių - taip pat dažnai kaip elektros rinkoje. Tai užtikrina galimybę sutaupyti, daugiau energijos vartojant tuomet, kai ji pigesnė. Elektros kainos priklauso nuo daugelio veiksnių, todėl jos gali būti žemesnės ne tik naktimis, bet ir dienos metu, o kartais ir visą parą. Stebėti rinkos kainas paprasta programėlėje „EnergySmart“.
Mūsų savitarnoje paprasta ir patogu apmokėti sąskaitas už elektrą ir gamtines dujas, matyti elektros vartojimo istoriją, pratęsti elektros planą. Be to, čia lengva atsiskaityti ne tik už elektrą, bet ir už kitas namų paslaugas (vandenį, internetą, draudimą ir kt.).
Reikalingi Dokumentai
Jeigu jums aktualus elektros įvado įvedimas į individualų namą, pasiruoškite visus reikiamus dokumentus: bendraturčių (jei jų yra) sutikimą, statybos leidimą ir rangovo aktą. Sulaukite, kol objekte bus įrengtas elektros tinklas ir pateikite rangovo aktą. Taip atrodo visas procesas, kaip vyksta elektros įvedimas į individualų namą.
Jeigu nesate objekto savininkas, reikalingas notaro patvirtintas įgaliojimas.
ESO Objektai Žemėlapyje
Kur įrengti ESO objektai, nuo kurių vedama elektra į kliento objektą, galima pažiūrėti Registrų centro tinklalapyje www.regia.lt/zemelapis. Šiame žemėlapyje galima sužinoti, kokiu atstumu nuo įsigyto ar planuojamo įsigyti sklypo yra ESO elektros linijos ar transformatorinės.
Kyla klausimas, kaip įsivesti elektrą ir nežinote nuo ko pradėti? Reikia parengti projektą pagal AB ESO sąlygas? Mes galime kontroliuoti visą elektros įvedimo procesą nuo pradžių iki galo taip netgi padėdami Jums sutaupyti. Atstovausime visuose žingsniuose sprendžiant elektros įvedimo ar kitus su tuo susijusius klausimus.
Padėsime įvertinti elektros energijos poreikį Jūsų gyvenamajam namui, sodybai, komercinėms patalpoms ar kitam objektui. Nustatysime elektros įvedimo kainą, sumodeliuosime pigiausią elektros įvedimo variantą.
Užpildysime paraišką elektros įvado darbams atlikti, išimsime prisijungimo prie AB ESO tinklo ar AB ESO tinklo perkėlimo (rekonstravimo) sąlygas, sudarysime sutartis, parinksime Jūsų poreikius atitinkantį elektros energijos apskaitos variantą.
Techninio Projekto Parengimas
Turint AB ESO išduotas prijungimo sąlygas, kurių 3.1 punkte nurodyta „Užsisakykite elektros įrenginių prijungimo projektavimo paslaugą…“. Jums reikia pasamdyti reikiamą kvalifikaciją turinčią įmonę ar individualų asmenį, kuris parengs techninį projektą ir suderins jį su visomis reikalingomis institucijomis, bei AB ESO. Projektui parengti dažniausiai reikalinga topografinė nuotrauka ir nekilnojamojo turto, kuriam projektuojamas įvadas, dokumentai.
Parengsime techninį projektą pagal AB ESO išduotas tinklų ir įrenginių perkėlimo (rekonstravimo) sąlygas. Dažnu atveju šie projektai reikalingi, kuomet AB ESO tinklas trukdo atlikti statybos ar kitokius darbus Jūsų nekilnojamojo turto objekte. Tokį projektą reikia parengti kuomet norima iškelti oro liniją ir panaikinti laidų atramas sklype, kuomet reikia apsaugoti esamą kabelį po projektuojama nuovaža ar keliu, kai norima iškelti apskaitą į kitą vietą.
Parengsime Jūsų individualaus namo ar kitos paskirties objekto elektrotechnikos projektą. Siekiant tinkamai įgyvendinti elektros tinklo ir įrenginių montavimo darbus reikia juos atlikti laikantis galiojančių teisės aktų.

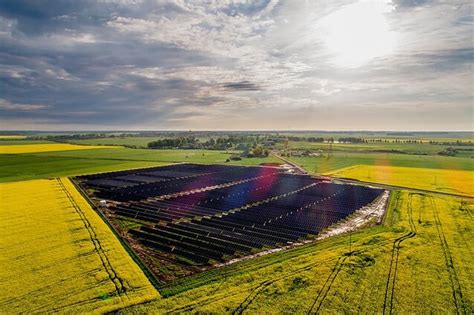

Saulės elektrinė - vienas iš atsinaujinančių energijos šaltinių
Nuo šiol geografinė saulės elektros gamybos vieta nebesvarbi. Gyventojas ar įmonė elektrą gali gamintis ne tik ant savo namo ar biuro stogo, bet pvz. gyventojas gali gaminti sodyboje, o naudoti elektrą savo namuose mieste, o įmonė - nuosavame sklype už miesto, o naudoti biure mieste. Šie pakeitimai aktualūs ir daugiabučių namų gyventojams, kurie galės naudoti elektros energiją, pagamintą pavyzdžiui sodybose ar nuosavuose sklypuose įrengtose saulės elektrinėse.
Tarkim gyventojas sode turi įrengtą 10 kilovatų (kW) galios jėgainę. Jos pagaminta elektra galės būti paskirstyta pavyzdžiui tokiu principu: sodo nameliui priskirta 2 kW galia, butui priskirta 8 kW galia.
„Atkreiptinas dėmesys, kad elektros naudotojas, nusprendęs gaminti elektrą iš atsinaujinančių išteklių - juridinis ar fizinis - pirmiausia gamina sau. Jis turi būti ne tik turto savininkas, bet ir elektros naudotojas. Diegiant, pavyzdžiui, saulės elektrinę, būtina gerai pasiskaičiuoti kiek elektros reikės savo reikmėms, nes jei bus pagaminamas perteklius, tada jis kuriam laikui bus nukreipiamas į ESO elektros skirstymo tinklą.
„Vasarą gyventojas tarkim sunaudos visą pagamintą elektrą arba tik nedidelę jos dalį nukreips į ESO tinklus, o tai kas bus „sukaupta“, galės atgauti rudenį ar žiemą, kai saulės jėgainė pagamins mažiau elektros. Tiek fiziniai, tiek juridiniai asmenys, norintys tapti gaminančiais vartotojais nuo spalio 1 d. gali įsirengti iki 500 kW galios jėgaines, o elektrinesiki 30 kW galima įsirengti supaprastinta tvarka. Svarbiausia žinoti tikslų adresą ir objekto numerį kur bus saulės elektrinė.
Jeigu šis objektas jau turi elektros įvadą ir reikia tik padidinti elektros galią, tuomet savininkui reikėtų kreiptis į AB ESO. Jeigu įvadinis kabelis bus klojamas ir sodininkų bendrijos žemėje, tuomet reikėtų derinti su bendrija, o jeigu kabelis būtų klojamas valstybinėje ar tretiesiems asmenims priklausančioje žemėje, tuomet reikėtų rengti projektą šio kabelio montavimui.
Taip pat gali būti, kad galios padidinimui AB ESO techninėse sąlygose gali būti nurodyta, jog naujos galios perdavimui būtina parengti AB ESO elektros tinklo pakeitimo projektą, kurio rengimą pasirinktinai gali organizuoti AB ESO arba pats vartotojas.
Kreipiatės į ESO dėl sąlygų ir jie jums išduoda sąlygas ką reikia įvykdyti. Tada, jei pagal sąlygas reikės viską padaryti, viskas.
Patarimai ir Pagalba
Kyla klausimas, kaip įsivesti elektrą ir nežinote nuo ko pradėti? Reikia parengti projektą pagal AB ESO sąlygas? Mes galime kontroliuoti visą elektros įvedimo procesą nuo pradžių iki galo taip netgi padėdami Jums sutaupyti. Atstovausime visuose žingsniuose sprendžiant elektros įvedimo ar kitus su tuo susijusius klausimus.
Padėsime įvertinti elektros energijos poreikį Jūsų gyvenamajam namui, sodybai, komercinėms patalpoms ar kitam objektui. Nustatysime elektros įvedimo kainą, sumodeliuosime pigiausią elektros įvedimo variantą.
Užpildysime paraišką elektros įvado darbams atlikti, išimsime prisijungimo prie AB ESO tinklo ar AB ESO tinklo perkėlimo (rekonstravimo) sąlygas, sudarysime sutartis, parinksime Jūsų poreikius atitinkantį elektros energijos apskaitos variantą.
SVARBU! Visi straipsnyje pateikti skaičiavimai yra apytiksliai, padedantys susidaryti bendrą vaizdą apie elektros srovės pasiskirstymą, atsižvelgiant į trifazio ir vienfazio tinklo ypatybes. Tikslius skaičiavimus turi atlikti tik atestuotas projektuotojas!
