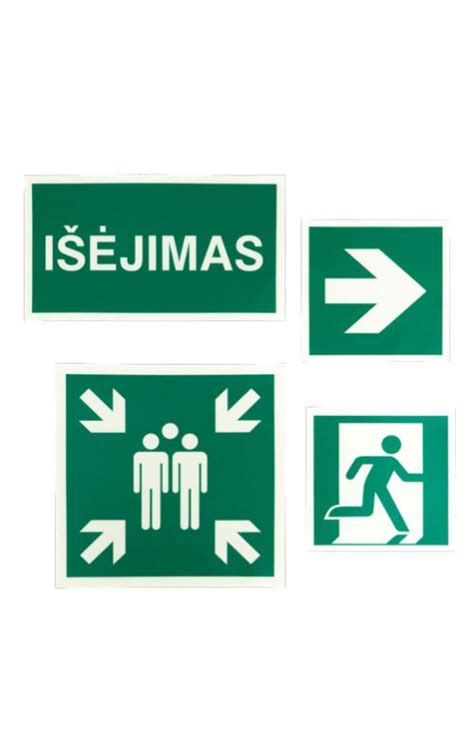

Saugos ženklai yra būtini užtikrinant žmonių saugumą įvairiose situacijose, ypač evakuacijos atveju. Vienas iš svarbiausių ženklų yra evakuacijos susirinkimo vietos ženklas, kuris nurodo, kur žmonės turėtų rinktis evakuacijos metu. Šiame straipsnyje aptarsime, kokio dydžio turėtų būti šis ženklas, kokios yra jo savybės ir kur jis turėtų būti naudojamas.
Ženklas arba lipdukas "Evakuacijos susirinkimo vieta" gali būti ant lipduko, plastikinio arba aliuminio pagrindo. Lipdukai gaminami iš aukštos kokybės medžiagos, atsparios drėgmei ir mechaniniams pažeidimams. Lipduką galima naudoti viduje ir lauke. Priklausomai nuo spausdinimo būdo, jis taip pat gali būti naudojamas ilgą laiką tiesioginiuose saulės spinduliuose (UV spausdinimas) ir žemoje temperatūroje.
Dydis svarbus: kuo toliau esate nuo ženklo, tuo didesnis turi būti ženklas. Ženklai esantys prekyboje yra optimalaus dydžio ±5mm. Esant poreikiui, turime galimybę per trumpą laiką pagaminti didesnius arba mažesnius ženklus kurie atitiktų keliamus reikalavimus objekte.
Prie ženklo esančios raidelės reiškia ženklo savybę:
- p - paprastas lipdukas
- pl - plastikinis
- f - pagamintas iš plastiko, užgesus šviesai švyti (padengtas fosforu)
- a - paprastas, šviesą atspindintis lipdukas
Jei neradote reikiamo ženklo, galime pagaminti bet kokį jums reikalingą ženklą.
Žemiau pateikiami dažniausiai naudojami saugos ženklai ir jų naudojimo sritys:
Evakuacijos krypties (saugių sąlygų) ženklai
Šie ženklai padeda žmonėms rasti saugų kelią evakuacijos metu.
Evakuacijos ženklų pavyzdžiai:
| Eil. Nr. | Ženklas | Pavadinimas | Naudojimas |
|---|---|---|---|
| 1.1 | 1p. (13cm x 13cm) | Evakuacinis išėjimas į kairę | Virš durų evakuaciniuose išėjimuose |
| 1.2 | 1p. (13cm x 13cm) | Evakuacinis išėjimas į dešinę | Virš durų evakuaciniuose išėjimuose |
| 1.3 | 1p. (13cm x 13cm) | Krypties rodyklė (pasukimas kas 90°) | Evakuacijos keliuose |
| 1.4 | 1p. (13cm x 13cm) | Krypties 45° rodyklė (pasukimas kas 90°) | Evakuacijos keliuose |
| 1.5 | 1p.f. (13cm x 23cm) | Evakuacinis išėjimas į kairę | Virš durų evakuaciniuose išėjimuose, evakuacijos keliuose |
| 1.6 | 1p.f. (13cm x 23cm) | Evakuacinis išėjimas lipant laiptais aukštyn į kairę | Virš durų evakuaciniuose išėjimuose prieš laiptines |
| 1.7 | 1p.f. (13cm x 23cm) | Evakuacinis išėjimas lipant laiptais žemyn į kairę | Virš durų evakuaciniuose išėjimuose prieš laiptines |
| 1.8 | 1p.f. (13cm x 23cm) | Evakuacinis išėjimas į dešinę | Virš durų evakuaciniuose išėjimuose, evakuacijos keliuose |
| 1.9 | 1p.f. (13cm x 23cm) | Evakuacinis išėjimas lipant laiptais aukštyn į dešinę | Virš durų evakuaciniuose išėjimuose prieš laiptines |
| 1.10 | 1p.f. (13cm x 23cm) | Evakuacinis išėjimas lipant laiptais žemyn į dešinę | Virš durų evakuaciniuose išėjimuose prieš laiptines |
| 1.11 | 1p.f. (13cm x 23cm) | Evakuacinis išėjimas tiesiai | Virš durų evakuaciniuose išėjimuose, evakuacijos keliuose |
| 1.12 | 1p.f. (13cm x 23cm) | Evakuacinis išėjimas tiesiai | Virš (ant) durų evakuaciniuose išėjimuose |
Gaisrinės įrangos ženklai
Šie ženklai nurodo, kur yra gaisrinė įranga, tokia kaip gesintuvai, gaisrinės žarnos ir kopėčios.
Gaisrinės įrangos ženklų pavyzdžiai:
| Eil. Nr | Ženklas | Pavadinimas | Naudojimas |
|---|---|---|---|
| 2.1 | p.f. (13cm x 13cm) | Gesintuvas | Gesintuvų išdėstymo vietose |
| 2.2 | p. (13cm x 13cm) | Gaisrinės žarnos ritinys | Gaisrinių čiaupų įrengimo vietose |
| 2.3 | p. (13cm x 13cm) | Gaisrinės kopėčios | Gaisrinių kopėčių įrengimo vietose |
| 2.4 | p. (13cm x 13cm) | Gaisro gesinimo įrangos rinkinys | Priešgaisrinių skydų, stendų, spintų įrengimo vietose |
| 2.5 | p. (13cm x 13cm) | Gaisro aliarmo skelbimo vieta | Rankinių gaisrinių signalizatorių įrengimo vietose |
| 2.6 | p. (13cm x 13cm) | Gaisro avarinis telefonas | Vietose, iš kur galima pranešti ugniagesiams apie gaisrą |
| 2.7 | p. (19cm x 19cm) | Gaisrinis hidrantas | Gaisrinių hidrantų įrengimo vietoms nurodyti |
| 2.8 | p.a. (13cm x 13cm) | Krypties rodyklė (pasukimas kas 90°) | Gaisrinės įrangos įrengimo ar išdėstymo vietoms nurodyti |
Informaciniai ženklai
Šie ženklai suteikia svarbią informaciją apie pastato ar patalpos kategoriją, rūkymo vietas ir vandens šaltinius.
Informacinių ženklų pavyzdžiai:
| Eil. Nr | Ženklas | Pavadinimas | Naudojimas |
|---|---|---|---|
| 3.1 | p.pl. (21cm x 21cm) | Pastato ar patalpos kategorija pagal sprogimo ir gaisro pavojų | Prie įėjimo į pastatą ar patalpą (turime visas kategorijas: Asg, Bsg, Cg, Dg, Eg) |
| 3.2 | p. (21cm x 21cm) | Rūkymo vieta | Rūkymui įrengtose vietose |
| 3.3 | p. (21cm x 21cm) | Vandens šaltinis | Prie vandens šaltinių, įrengtų arba pritaikytų gaisrams gesinti |
Draudžiamieji ženklai
Šie ženklai nurodo, ko negalima daryti tam tikroje teritorijoje, siekiant išvengti gaisro ar sprogimo pavojaus.
Draudžiamųjų ženklų pavyzdžiai:
| Eil. Nr | Ženklas | Pavadinimas | Naudojimas |
|---|---|---|---|
| 4.1 | p. (Ø15cm) | Nerūkyti | Prie įėjimo į teritoriją, pastatą ar patalpą, kur panaudojus atvirą ugnį galimas sprogimo ar gaisro pavojus |
| 4.2 | p. (Ø15cm) | Draudžiama naudotis ugnimi, atvirais uždegimo šaltiniais ir rūkyti | Prie įėjimo į teritoriją, pastatą ar patalpą, kur panaudojus atvirą ugnį galimas sprogimo ar gaisro pavojus |
| 4.3 | p. (Ø15cm) | Draudžiama gesinti vandeniu | Prie įėjimo į teritoriją, pastatą ar patalpą, kur naudojamas ar laikomas medžiagas draudžiama gesinti vandeniu |
Įspėjamieji ženklai
Šie ženklai įspėja apie galimus pavojus, susijusius su sprogiomis, liepsnosiomis medžiagomis ar sprogia aplinka.
Įspėjamųjų ženklų pavyzdžiai:
| Eil. Nr | Ženklas | Pavadinimas | Naudojimas |
|---|---|---|---|
| 5.1 | p. (13cm x 13cm x 13cm) | Įspėjimas. Sprogioji medžiaga | Prie įėjimo į teritoriją, pastatą ar patalpą, kur naudojamos ar laikomos sprogiosios medžiagos |
| 5.2 | p. (13cm x 13cm x 13cm) | Įspėjimas. Sprogi aplinka | Prie įėjimo į teritoriją, pastatą ar patalpą, kur susidarius tam tikroms sąlygoms atsiranda sprogimo pavojus |
| 5.3 | p. (13cm x 13cm x 13cm) | Įspėjimas. Liepsnioji medžiaga | Prie įėjimo į teritoriją, pastatą ar patalpą, kur naudojamos ar laikomos liepsniosios medžiagos |
| 5.4 | p. (13cm x 13cm x 13cm) | Įspėjimas. |
