Elektros jungtukų spalvos standartai ir montavimo ypatumai

Rozetės įrengimas turint tinkamus įrankius yra visai nesudėtingas darbas. Jungiklių ir rozečių išdėstymas neatsiejamas nuo bendro patalpų išplanavimo bei susietas su elektros laidų išdėstymu. Pirmiausia daromas patalpų, baldų ir buitinės technikos išdėstymo projektas. Tada galime numatyti rozečių ir jungiklių vietas ir pagal tai optimaliai suprojektuoti laidų pravedimą.

Ypatingų reikalavimų laidų pravedimui, rozečių ir jungiklių vietos parinkimui nėra. Montavimą reguliuoja „Elektros linijų ir instaliacijos įrengimo taisyklės".

Laidų montavimas ir zonos

Laidai ir kabeliai montuojami instaliacinėse zonose. Tai daroma tam, kad būtų žinoma, kur eina laidai, kad jie nebūtų pažeisti gręžiant, įsukant laikančiuosius elementus.

Horizontalios instaliacijos zonos plotis turėtų būti 30 cm, vertikaliosios - 20 cm. Apačioje horizontalioji zona prasideda 15 ir 90 cm atstumu nuo grindų, viršuje - 15 cm nuo lubų. Į šias zonas montuojami kištukiniai lizdai, jungikliai ir atšakos dėžutės.

Praktiškai visų šiuolaikinių kabelių gyslos yra varinės. Variniai kabeliai gali būti lankstūs ir kieti. Skiriasi ir kabelių izoliacija. Potinkiniams elektros kabeliams pakanka vieno izoliacinio sluoksnio, jie būna plokšti. Mediniame name, medinėje ar kitokioje karkasinėje konstrukcijoje naudojami kelių izoliacijos sluoksnių kabeliai. Vidinis kabelio izoliacijos sluoksnis būna nepalaikantis degimo.

Kabelio išlaikomos apkrovos priklauso nuo varinės gyslos skerspjūvio. Jis skaičiuojamas kvadratiniais milimetrais. Privačiame name dažniausiai naudojami 1,5 ir 2,5 kv. mm laidai. 1,5 kv.mm laidai naudojami apšvietimo instaliacijai. Rozetės jungiamos naudojant 2,5 kv.mm laidus.

Tinkuojamoje sienoje laidai tvirtinami prie mūro ir vėliau užtinkuojami. Jau esančiame tinko sluoksnyje išfrezuojami kanalai laidams, laidai pritvirtinami ir užtinkuojami. Kanalai formuojami tinko vagapjovėmis (frezomis). Modernios frezos turi pajungimą prie dulkių siurblio ir darbo metu susidaro minimalus dulkių kiekis.

Taip pat kabeliai gali būti pravesti po grindimis ar išoriniais kabelių kanalais. Gipskartonio konstrukcijoje laidus geriausia pravesti tarpe tarp garo izoliacijos ir gipskartonio. Tai apie 5 cm tarpas, kuriame pravedami laidai ir sudedamos instaliacinės dėžutės nepažeidžiant garo izoliacinės plėvelės. Tai itin svarbu siekiant sandarumo ir aukšto energinio efektyvumo.

Uždėjus gipskartonio plokštes iškišami laidų galai, ant kurių markeriu pažymima jų priklausomybė. Elektrikai karkasiniame name prastai izoliuoja laidų išėjimus per garo izoliacinę plėvelę. Taip prarandamas sandarumas, nuo kurio itin daug priklauso energetinis efektyvumas. Dar blogiau, jei elektrikai praveda naujus laidus tiesiogiai pragręždami karkasinę konstrukciją jau uždėjus apdailos plokštes.

Instaliacinės dėžutės montavimas mūre - kruopštumo reikalaujantis darbas. Ertmė, kurioje įstatoma dėžutė, turi būti pilnai užpildyta. Tai ne tik dėl patikimo įtvirtinimo, bet ir dėl sandarumo. Skylėto mūro sienoje padarytos angos gali susisiekti su angomis, išeinančiomis į išorę. Pridėjus prie tokių rozečių anemometrą, matomas padidėjęs patenkančio į vidų oro srautas, jaučiamas pūtimas per rozetes. Meistrai rekomenduoja ertmę sienoje užpildyti gipsinio tinko skiediniu ir tada įstatyti instaliacinę dėžutę.

Gipskartonio sienoje instaliacija daug paprastesnė. Specialios instaliacinės dėžutės gipskartoniui turi prisispaudžiančius ir dėžutę įtvirtinančius sparnelius. Prieš dedant dėžutę išlaužiamos skylės laidams. Tam dėžutėse numatytos specialios zonos su plonesniu plastiku.

Garso izoliacijai padidinti daromos specialios dėžutės iš gipskartonio. Pagerinti garso izoliaciją galima įpuškus montavimo putų.

Instaliacinės dėžutės kraštai nesulyginti su siena. Montuojant kelias rozetes ar jungiklius, instaliacinės dėžutės nesudedamos viena linija. Vėliau bus sunkiau sujungti mechanizmus ir pritaikyti apvadus. Nors, jei nėra didelių nukrypimų, tai galima sureguliuoti mechanizmų įdėjimo metu.

Vienas iš sunkiausių atvejų - instaliacinių dėžučių sumontavimas plytų sienoje.

Po visų paruošiamųjų darbų rozečių montavimas - linksmiausias darbas. Ypač jei naudojami patogūs mechanizmai. Daugybės meistrų pagyrimų susilaukia JUNG produkcija. Didelis JUNG mechanizmų privalumas - tai patikimas laidų griebiklio mechanizmas. Jis patogesnis ir patikimesnis už prisukamą jungimą. Laido jungimas su griebikliu užima 2- 3 kartus mažiau laiko, jis neišsiderina eksploatacijos laikotarpiu.

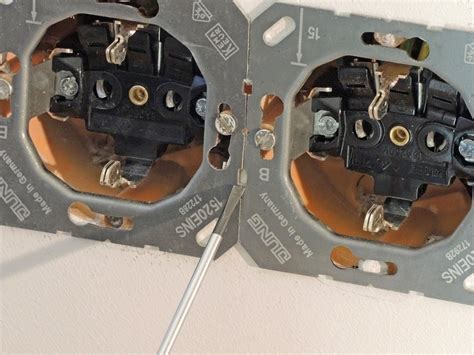

Lengvai įsistato, patikimai įsitvirtina. Atrodytų, smulkmena - įkirtimas rozetės mechanizmo šone. Tačiau tai labai palengvina jungiant tarpusavyje du mechanizmus. Dešiniojo mechanizmo viršuje matoma rodyklė su užrašu 15.

Spalvinis laidų žymėjimas

Laidai, kuriuos naudosime, turi standartinį spalvinį žymėjimą. Ruda spalva žymimas laidas, kuriuo tekės srovė (fazė). Mėlyna spalva žymimas neutralus laidas. Žaliai geltona spalva - įžeminimo laidas.

Atjungus srovę nukerpamas reikiamo ilgio kabelio galas. Dažniausiai meistrai palieka apie 10- 15 cm kabelio galą. Apie 8-10 cm nuimama pagrindinė kabelio izoliacija. Laidui nuimama 15 mm izoliacijos. Prilaikome tvarkomą laidą ir kiek įspaudus replėmis įzoliaciją ją nutraukiame. Replės turi reguliavimo mechanizmą, kuris leidžia jas pritaikyti skirtingo skersmens laidams.

Laidai įdedami į jungiklio griebiklį. Likę laidai sujungiami ir įstumiami į instaliacinę dėžutę. Šiam darbui labai praverčia ilgasnapės replės. Dedame mechanizmą į dėžutę kiek atlaisvindami įtvirtinančius sparnelius. JUNG komplektacijoje sparneliai tarpusavyje sutraukiami gumine juostele. Naudojant gulsčiuką tiksliai nustatome horizontalią rozetės padėtį. Reguliuojant varžteliai prisukami tiek, kad panaudojus šiek tiek jėgos rozetė pasislinktų, tačiau atleidus negalėtų grįžti į pradinę padėtį. Sureguliavus varžeteliai prisukami tvirtai.

Saugumo reikalavimai

Užmirštama atjungti srovę tvarkant laidus. „Perkandus" laidus, kuriais teka srovė, praktiškai visada sulauksite trumpo sujungimo. O nuimant izoliaciją, gausite per nagus. Ar teka elektros srovė, tikrinama atsuktuvu - srovės indikatoriumi. Patikrinamas tik fazinis laidas.

Jei viską padarėte gerai, su mechanizmo įmontavimu apvadų pritvirtinimas bus juokų darbas. Čia daugiau rūpesčių sukels dizaino parinkimas. Ypač, jei renkatės JUNG kištukinius lizdus ir jungiklius. Ne dėl to, kad nėra iš ko rinktis, o dėl to, kad pasiūla tokia didelė, viskas taip patrauklu, kad sunku išsirinkti. Galima rinktis tos pačios spalvos apvadą ir jungiklio klavišus. Galima derinti skirtingų spalvų apvadus ir jungiklio klavišus.

Amžina klasika - balti apvadai ir baltas didelis jungiklio klavišas. JUNG pasiūlė paplonintą apvado dizainą, todėl jungiklis atrodo daug elegantiškiau.

Stikliniai jungiklių apvadai - vieni iš populiaresnių modernaus dizaino būstuose. JUNG turi stiklinių rėmelių kolekciją „A creation" su platesniu rėmeliu. Veidrodinis jungiklio rėmelis tai pat gali būti derinamas su klavišų spalva. Labai įdomiai atrodo patalpose, kuriose yra nelygios faktūros sienos: tarsi mažas paveiksliukas, kiekvienoje vietoje skirtingas ir tuo pačiu vienodas. Jungikliai nederinami prie interjero. Nežiūrint į jų užimamą mažą plotą, jie gali tapti ryškiu interjero akcentu.

Jungiklis itin dažnai naudojamas mechanizmas, nereiktų jiems taupyti. Pigūs jungikliai ilgainiui keičia spalvą dėl UV spindulių poveikio. Šviesioje svetainėje balti jungikliai pasidaro geltoni, o vonios kambaryje atrodo tarsi būtų iš kitos kolekcijos. Sugedus jungikliui, naujas, net ir tos pačios spalvos jungiklis išsiskiria iš kitų.

Instaliacinių dėžučių pasirinkimas

Elektros įrangos montavimas dažniausiai prasideda dar nenutinkavus sienų. Pirmiausia yra išvedžiojami elektros kabeliai, išgręžiamos ertmės montavimo dėžutėms. Ertmės montavimo dėžutėms turėtų būti pakankamai laisvos, kadangi tiksliai, naudojant gulsčiuką, jos sumontuojamos tik tinkuojant sienas.

Labai svarbu pasirinikti tinkamas instaliacines dėžutes, žinoti į ką reiktų atkreipti dėmesį jas renkantis. Paprasčiausios ir pigiausios dėžutės ne visada yra teisingiausias variantas. Dažnai tokios dėžutės negarantuoja greito ir kokybiško gaminio sumontavimo.

Instaliacinių dėžučių pasiūla parduotuvėse išties didelė, todėl perkant jas reikia žinoti kuo vienos rūšies dėžutės pranašesnės už kitos ir kokios dėžutės reikia būtent Jums.

Svarbūs aspektai renkantis instaliacines dėžutes:

1. Dėžutės skersmuo ir gylis. Siekiant nesukelti papildomų sunkumų elektrikui svarbu pasirinkti pakankamai gilią ir didelę dėžutę. Esant per mažam dėžutės skersmeniui arba gyliui elektrikui problematiška sudėti visus sujungtus kabelius ir dar įtalpinti jungiklio ar lizdo mechanizmą. Atsisakant komutacinių dėžučių, atsiranda poreikis viską komutuoti už jungiklių esančiose dėžutėse. Dažniausia komutacijai naudojamos pagilintos dėžutės.
2. Dėžutės sandarumas. Dėžučių sandarumas yra svarbus norint išvengti papildomo darbo po sienų tinkavimo.
3. Dėžutės konstrukcijos tvirtumas. Nuo dėžutės konstrukcijos tvirtumo priklauso, kaip tvirtai ji įsikabina į tinką. Dėžutės konstrukcijos tvirtumui naudojamos tvirtinimo tinke juostos.
4. Dėžutės tvirtinimosi tinke taškai. Dėžutėje esantys tvirtinimosi taške gali būti 2 arba 4. Jei dėžutė tinke bus sumontuota šiek tiek kreivai, esant keturiems tvirtinimosi taškams bus galima tiksliau sumontuoti joje elektros gaminio (rozetės, jungiklio) mechanizmą tinkamai. Esant dviems tvirtinimosi taškams įmontuoti gaminį į dėžutę yra problematiškiau, o esant kreivai įmontuotai dėžutei galimas netikslus ir elektros gaminio sumontavimas joje. Todėl rekomenduojame rinktis instaliacines dėžutes su keturiais tvirtinimosi taškais.

Sienų paruošimas ir montavimo ypatumai

Elektros įrangos montavimo sėkmė pirmiausia priklauso nuo sienų į kurias, ant kurių jie bus montuojami. Nepakankamai kokybiškas sienų nutinkavimas/glaistymas/ dažymas gali sukelti problemų ir pareikalauti papildomo darbo ir išlaidų.

• Dėžutė sienoje turi būti aptinkuota (paslėpta instaliacinės dėžutės briauna). Kitu atveju atsiras problema montuojant gaminį (elektros jungiklį, rozetę ir pan.), jis nepriglus prie sienos.
• Aplink instaliacines dėžutes esantys nelygumai niekur nedings ir sumontavus jungiklį, o dar papildomai išryškės. Todėl patariame atidžiai apžiūrėti, ar jungiklių vietos nutinkuotos tolygiai, be jokių „ertmių“ ar pan.
• Jei montuojamiems elektros jungikliams naudosite daugiavietį jungiklių rėmelį dar labai svarbu - sienos vertikalumas/ lygumas. Visas rėmelio plotas turi priglusti prie sienos nespaudžiant, netempiant ar nedarant panašių veiksmų. Užtraukus rėmelį pertempiant jį atsiranda tikimybė, kad laikui bėgant šis nuo įtampos skils, ar net sugadins pačio jungiklio kontaktinę dalį, ko pasekoje jungiklis nebefunkcionuos.
• Jei tinkavimo metu, instaliacinės dėžutės buvo sujungtos tarpusavyje netiksliai, ir buvo neišlaikytas „tarpcentrinis“ matmuo - atsiras problema ne tik sumontuoti eilę gaminių, bet ir užtikrinti pačio gaminio sklandų darbą. Užspaustas iš šono, rėmeliu, jungiklio klavišas nuolat strigs, o vėliau - greičiausia, suges.

SVARBU! Pirmiausia montuojant jungiklį reikia nuimti išorinį apvalkalą nuo potinkinėje įtaiso dėžutėje esančio trigyslio laido. Tam naudojami specialūs izoliacijos nuėmimo įrankiai (replės, peilis arba kt.). Apvalkalą nuėmus, reikia pasirūpinti, kad 3 laidų (neutraliojo, fazės ir įžeminimo) ilgis neviršytų 10 cm. Tada nuo šių 3 laidų galiukų reikia nuvalyti izoliaciją (tai daroma atsižvelgiant į jungiklio gamintojo siūlomus parametrus. Dažniausia rekomenduojamas nuvalymo dydis būna tarp 11-16mm). Laido nuvalymo ilgis labai svarbus kištukiniuose lizduose, kadangi nuvalius daugiau nei rekomenduojama, rizikuojate užspausti fazinius lizdo kontaktus, ko pasekoje elektros šakutė tiesiog nelys į kištukinį lizdą.

Kokį laido ilgį nuvalyti Jums aiškiai nurodys skaičius jungiklio mechanizmo pagrinde-nugarėlėje (arba atitinkamas piešinukas). Svarbu tiksliai nustatyti, kuris laidas yra fazinis (juo teka srovė), kuris yra neutralusis („nulinis") ir kuris - įžeminimo.

Žymiai lengviau tai atlikti naudojantis šiuolaikiniais jėgos kabeliais - jie turi aiškią spalvinę laidų žymėjimo sistemą: "nulinis" laidas apvilktas mėlynu izoliaciniu apvalkalu, fazinis laidas - rudas arba juodas, apsauginis įžeminimo laidas visada yra žaliai geltonos spalvos.

Senuose "tarybiniuose" laiduose atskirti fazinį laidą nuo "nulinio" galima įtampos matuokliu (pavyzdžiui, indikatoriumi - atsuktuvu su lempute), prieš tai įjungus į elektros srovę. Įsiminkite arba pažymėkite juos. Fazinis laidas prijungiamas prie jungiklio įtaiso per atitinkamą gnybtą varžteliu (priklausomai nuo modelio ir gamintojo, gnybtas, skirtas faziniam laidui, gali būti pažymėtas raide L arba strėlyte, nukreipta išorėn). Savo ruožtu, neutralusis mėlynas laidas įstatomas į jam skirtą gnybtą (N raidė arba strėlytė, nukreipta vidun). Laidą reikia patikimai prisukti arba prispausti suspaudikliu, bet ne per stipriai, kad nesulaužytumėte gyslos ir nepersuktumėte sraigtų.

Gaminį reikis jungti kaip nurodyta schemoje ir ant jungiklio pagrindo - nugarėlės. Nereikalingi laidai (jei to reikia) sujungiami suktukais arba izoliuojami. Laidų jungimai gali būti atlikti ir pagilintose instaliacinėse dėžutėse, nemontuojant papildomai paskirstymo dėžučių palubėje.

Jei gaminys funkcionuoja gerai, tada jau galima jį montuoti sienoje. Rekomenduojame prieš montuojant jungiklį sienoje nusipiešti, pasižymėti gulsčiuko parodymus arba prisukinėjant jungiklį kartu rankoje laikyti ir gulsčiuką. Svarbu neperveržti medsraigčių. Juos reikia veržti tol, kol gaminio atrama nepradėjo deformuotis (nuo veržimo).

Jei gaminiai montuojami daugiaviečiuose rėmeliuose, negali būti tarpų tarp kiekvieno gaminio atramų. Jie arba susiveda vienas prie kito, arba vienas į kitą. Sumontavus kiekvieną gaminį, pasitikrinkite gulsčiuku, ar jie yra reikiamame lygyje, ir ar vienoje linijoje.

Sumontavus mechanizmus į sieną, veržiant medsraigčius (3x16 arba 3x19), neišlenkite metalinės tvirtinimo atramos, uždėkite rėmelį, jį prispauskite spaudikliu (jei toks numatytas gaminio konstrukcijoje). Patikrinkite, ar jungiklis funkcionuoja ir nėra perspaustas, ar sumontuotas per giliai. Jei viskas tvarkoje, uždėkite klavišus/dangtelius. Pajunginėkite, ir patikrinkite ar jungiklis veikia nestrigdamas, ar klavišai junginėjasi pakankamai laisvai. Jei to nėra, tikrinkite išcentrinius matmenis ir lygiagretumą (kiekvieno jungiklio mechanizmas turi būti vienoje linijoje, tiek horizontaliai tiek vertikaliai).

Senų jungiklių keitimas

Aptarsime senų kištukinių lizdų ir jungiklių keitimą, nes tai gali atlikti bent šiek tiek techniką išmanantis žmogus. Išklibusios senos rozetės ir jungikliai labai pavojingi, nes, nesant pakankamai geram kontaktui, be specialaus įžeminimo - tik vienas žingsnis iki gaisro.

Beje, daugelyje skelbimų apie parduodamus senus butus pažymima, kad pakeista elektros instaliacija. Ir tai yra požymis, kad pasirūpinta saugumu, nes senuose sovietiniuose daugiabučiuose buvo naudojami aliuminio laidai, kurių pralaidumas mažesnis nei varinių laidų, jie yra smarkiai nusidėvėję, esant didesnėms apkrovoms gali greitai užsidegti.

O jungikliui ar rozetei pakeisti pirmiausia reikės naujų jungiklių ir kištukinių lizdų. Jungiklius ir rozetes renkamės pagal spalvą ir dizainą.

JUNG jungiklių ir kištukinių lizdų asortimente yra kelios dizaino linijos - pradedant jungikliais su moderniais stiklo dangteliais baigiant retro stiliumi, su platesniais ar siauresniais rėmeliais. JUNG elektros jungikliai ir lizdai pritaikyti skirtingos paskirties pastatams - nuo gyvenamųjų būstų iki elektros instaliacijos viešbučiams ar jungiklių su antibakterine danga ligoninėms bei senelių namams.

Kitas jungiklių ir rozečių pasirinkimo rodiklis - mechanizmo kokybė. Kinietiška, ne ES gamintojo įranga netarnaus tiek ilgai ir nebus tokia patikima, kaip sertifikuotas gaminys.

Pagal europinį standartą bandymo metu jungiklis turi išlikti funkcionalus po 40 tūkst. perjungimų. JUNG kokybės standartas yra 50 tūkst. JUNG mechanizmai patikimesni ir tuo, jog turi laidų griebiklio mechanizmą, tvirtai laikantį elektros laidą. Toks mechanizmas patogesnis ir patikimesnis už prisukamą jungimą. Laido jungimas su griebikliu greitesnis, laidas tvirčiau įsikabina ir neišsiklibina eksploatacijos metu.

Jeigu namuose mažai kištukinių lizdų, o įkraunamų prietaisų daug, apsimoka nusipirkti kištukinį lizdą su USB jungtimi. JUNG asortimente tokių yra du modeliai: 18 vatų galios su viena A arba C tipo USB jungtimi ir 15 vatų įkroviklio galios su abiejų tipų (A ir C) USB jungtimis.

JUNG prietaisų asortimente yra ir daugiau gyvenimą lengvinančių ir išlaidas taupančių sprendimų. Pavyzdžiui, kodėl prie namo įėjimo durų ar koridoriuje jungiklio nepakeitus judesio jutikliu - jungikliu. Arba garaže, sandėliuke, rūsyje, net nevedžiojant elektros laidų, galima sumontuoti bevielį eNet standarto lubinį jutiklį su maitinimo elementais, kuris perduoda impulsą bet kuriam eNet imtuvui - apšvietimo lempai, šildymo prietaisui, signalizacijos sistemai ir pan. Naudojant JUNG dizaino eNet radiobanginius sieninius siųstuvus, funkcijos valdomos tiesiog paspaudus klavišą. Sieniniai jungikliai - siųstuvai gali būti įvairių medžiagų, spalvų ir formų, kad atitiktų esamą elektros instaliacijos dalį.

Išjungiame elektros srovę, sumontuojame montažinę dėžutę. Į dėžutę įtraukiame 10-15 cm ilgio kabelio galą. Ant kiekvieno JUNG jungiklio ar kištukinio lizdo korpuso yra nurodyta, kiek reikia nuimti nuo laido izoliacijos. Standartinis pliko laido ilgis - 10-15 mm. Faziniai laidai įdedami į jungiklio mechanizmo griebiklį. Likę laidai įstumiami į instaliacinę dėžutę.

Jungiklių ir kištukinių lizdų rinkoje yra daug, tačiau tik montuojant ir eksploatacijoje išryškėja jų kokybė.
