Naujo buto elektros instaliacija: patarimai ir rekomendacijos

Įrengiant naują butą, elektros instaliacija yra vienas svarbiausių etapų, reikalaujantis kruopštaus planavimo ir profesionalaus įgyvendinimo. Šiame straipsnyje aptarsime pagrindinius aspektus, į kuriuos reikėtų atkreipti dėmesį, pradedant nuo projekto rengimo ir baigiant tinkamų medžiagų pasirinkimu.

Elektros instaliacijos projektas arba planas

Kai uždengtas namo stogas, įstatyti langai ir durys, laikas elektros instaliacijos darbams, kurie vykdomi prieš apdailą. Tačiau prieš tai būtina parengti elektros instaliacijos projektą ar bent planą. Vidaus elektros instaliacijos projektas rengiamas turint interjero planą, tik taip galima patogiai ir reikiamose vietose numatyti rozetes, jungiklius, perjungiklius. Dar kokybiškiau elektros instaliacija bus atlikta, jei parengiamas ne vienas elektros projektas. Tai gali būti elektrotechninė dalis, kurią sudaro elektros įvadai, apšvietimas, žaibosauga ir kt. Labai svarbi elektros projekto dalis yra skirstomojo skydelio planas ir jo sukomplektavimas, apsaugos sistemos skydas.

Elektros planas vidaus patalpose priklauso nuo interjero projekto, nes jungiklių ir rozečių reikia ten, kur bus įėjimas, apšvietimas, buitiniai prietaisai, TV ir kt. Elektros projektą rengiantis specialistas turi apskaičiuoti apkrovas, sugrupuoti elektros prietaisus ir jų apkrovas, parinkti tinkamus automatinius jungiklius ir srovės nuotėkio reles. Priklausomai nuo prietaisų išdėstymo ir galios, keičiasi saugiklių ir laidų parametrai, instaliacijos schema.

Elektros įvadas į namą

Vieno ir dviejų butų gyvenamųjų namų įvadinės apskaitos spintos įrengiamos gyvenamojo namo išorėje elektros tinklų darbuotojams ištisą parą laisvai prieinamoje vietoje. Lauko įvadui sklypo plane turi būti pažymėta elektros kabelio pravedimo linija. Įvadas - tai elektros inžinerinio tinklo dalis nuo įvadinės apskaitos spintos iki pagrindinio skirstomojo skydelio. Anksčiau elektros kabelis iki namo buvo atvedamas oro linija nuo elektros stulpų, dabar urbanizuotose teritorijose dažniau naudojamos geriau apsaugotos požeminės tranšėjos.

Dažniausiai tranšėja numatoma sklypo krašte, palei tvorą, paliekant nuo ribos 2 metrų apsauginę zoną. Tranšėjos plotis - 0,3-0,4 m, gylis priklauso nuo kabelio įtampos: 35 kV įtampos kabeliams - ne mažesnis kaip 1 m, iki 10 kV įtampos kabeliams - 0,7 m. 110-400 kV įtampos kabeliai tiesiogiai žemėje (išskyrus sankirtas) neturi būti tiesiami giliau kaip 2 m, o 0,4-35 kV - ne giliau kaip 1,5 m. Dirbamoje žemėje 0,4-35 kV įtampos kabeliai turi būti tiesiami ne mažesniame kaip 1 m gylyje.

Užkasant tranšėją, 30-50 cm gylyje virš kabelio, rekomenduojama patiesti apie 20 cm pločio geltoną įspėjamąją polietileno juostą su užrašu „Kabelis“. Kabelis žemėje turi būti klojamas ne mažesniu kaip 0,6 m atstumu nuo statinių pamatų. Tiesimui po žeme naudojami specialūs kabeliai. Kabelio tipas ir skerspjūvis parenkami pagal numatytą įvadinę galią, kabelis praveriamas per specialų nedegų plastikinį vamzdį. Klojant žemėje vienfazį elektros įvadą su 3 kW leistinąja naudoti galia nuo įvadinės elektros apskaitos spintos iki patalpose esančio skirstomojo skydelio rekomenduojama rinktis 3 gyslų ne mažesnį kaip 4 kv.

Vartotojams, kuriems leistinoji galia viršija 10 kW, turi būti įrengiami trifaziai įvadai. 10-28 kW leistinosios naudoti galios trifaziam elektros įvadui rekomenduojama naudoti ne mažesnio kaip 10 kv.

Skirstomasis skydelis

Skirstomasis skydelis parenkamas pagal elektros prietaisų ir jungiamų laidų, automatinių jungiklių, nuotėkio relių kiekius. Kiekvienam įrenginiui ar jų grupei numatoma reikalingo nominalo apsauga - automatinis jungiklis, kurie turi būti skirstomajame skydelyje. Taip pat skirstomajame skydelyje rekomenduojama sumontuoti vienfazes ir trifazes nuotėkio reles, skirtas apsaugai nuo elektros srovės drėgnose patalpose. Šiose patalpose esantys elektros prietaisai turi būti maitinami per nuotėkio relę. Srovės nuotėkio relės gali būti keturių ar dviejų modulių. Trifazė nuotėkio relė gali aptarnauti keletą įrenginių. Visa tai turi būti numatyta elektros projekte, jeigu jo nėra, profesionalūs elektrikai parenka patys.

Kabelių pasirinkimas ir tiesimas

Jeigu atskirti apšvietimo ir kištukinių lizdų kabeliai, apšvietimui paprastai naudojami trigysliai 1,5 kv.mm skersmens kabeliai, viena gysla tarnauja apsauginiam įžeminimui, kitos dvi - fazė ir nulis. Kištukiniams lizdams paprastai naudojami 2,5 kv.mm kabeliai, kurie atlaiko beveik visų buitinių prietaisų apkrovas. Jeigu namuose numatyta galinga įranga, pavyzdžiui, sauna su elektrine krosnele, jai turi būti parinktas atitinkamos galios kabelis. Kuo galingesnis įrenginys, tuo didesnio kabelio gyslų skerspjūvio reikia.

Skalbyklei, džiovyklei, tūriniam vandens šildytuvui ir panašiai įrangai, kurių galia didesnė nei 3 kW, rekomenduojama montuoti atskirą ištisinį (be jokių sujungimų paskirstymo dėžutėse) kabelį nuo skirstomojo skydelio iki to prietaiso kištukinio lizdo (arba kitokio tipo sujungimo). Pagrindinius kabelius patogiausia tiesti po lubomis arba grindimis. Tiesiant iš skydinės kabelius ar laidus vertikalios perėjos per perdangas į kitus aukštus ir horizontaliosios į gretimas patalpas turi būti įrengiamos vamzdyje arba lovyje ir pan. Sandarinti reikia naudojant A1 degumo klasės statybos produktus. Užsandarinti reikia taip, kad būtų galimybė pakeisti laidus ir kabelius bei papildomai nutiesti naujus.

Statybos produktų reglamentas (SPR) skirsto kabelius į klases pagal jų skirtingas reakcijas į ugnį gaisro metu. Degumo klasių ženklinimui naudojamos didžiosios raidės A, B, C, D, E, F, mažosios raidės s, d, a ir skaičiai nuo 1 iki 3. Didžiosios raidės kabelių degumo klasės žymėjime Aca - minimaliai reaguoja į ugnį. Bca - nepalaikantis degimo - ugnies ir karščio plitimas mažas. Cca - nepalaikantis degimo - ugnies ir karščio plitimas vidutinis. Dca - nepalaikantis degimo - ugnies plitimas vidutinis. Eca - nepalaikantis degimo. Fca - palaikantis degimą arba bandymai neatlikti.

Mažosios raidės Raidė s (angl.smoke) reiškia dūmų išskyrimą kabelio degimo metu: s1 - mažas dūmų išskyrimas; s2 - vidutinis dūmų išskyrimas; s3 - nė viena iš aukščiau paminėtų verčių; Raidė d (angl. droplets) reiškia liepsnojančių dalelių ir lašelių išsiskyrimą, degant: d0 - degių lašelių ar dalelių nėra; d1 - degių lašelių ar dalelių, kurios degtų ilgiau nei 10 sek., nėra; d2 - nė viena iš aukščiau paminėtų verčių.

Raidė a (angl. acidity- tai išskiriamų dujų rūgštingumo ir savitojo laidžio bandymai: a1 - laidis <2,5 µS/mm ir pH >4,3 a2 - laidis <10 µS/mm ir pH >4,3 a3- nė viena iš aukščiau paminėtų verčių; Norint degimo metu išvengti dūmų ir HCl druskos rūgšties išsiskyrimo, elektros instaliacijoje primygtinai rekomenduojame atsisakyti kabelių su PVC apvalkalu. Žymiai saugesni yra behalogeniniai kabeliai, kurio apvalkalo sudėtyje nėra chloro. Dėl to behalogeniai kabeliai, degant, neišskiria tirštų dūmų ir rūgšties - sudegus lieka tik milteliai, o dūmų labai nedaug (Dca-Cca-Bca klasės).

Klojant laidus ir kabelius grioveliuose svarbu, kad stipriosios srovės elektros kabelis nebūtų klojamas kartu su silpnosios srovės telekomunikaciniais kabeliais (kompiuteriniais, telefoniniais, televiziniais) neatskyrus jų viename griovelyje ar vamzdyje.

Paskirstymo dėžutės

Paskirstymo - montažinės dėžutės buvo naudojamos tam, kad jose būtų galima sujungti laidus ir paskirstyti elektros energiją į reikiamus taškus. Jos paprastai būdavo montuojamos apie 30 cm atstumu nuo lubų, tačiau jos matomos ir skaido sienų plokštumas. Šiuolaikinėje instaliacijoje sujungimai daromi arba skyde, arba potinkinėse dėžutėse už kištukinių lizdų. Visi reikalingi sujungimai tokiu atveju suvedami į specialias, lyginant su standartinėmis apie 1,5 karto ilgesnes rozečių ir jungiklių instaliacines dėžutes. Tačiau reiktų žinoti, kad įrengiant elektros instaliaciją be paskirstymo dėžučių, reikia daugiau kabelio.

Montuojant paskirstymo dėžutes, reikia mažiau kabelio, be to, yra ne tik paviršinių, bet ir potinkinio paskirstymo dėžučių, taip pat skirtų montavimui gipskartonio apdailoje. Šiuolaikiniuose būstuose dažniausiai naudojama paslėpta instaliacija, kai elektros laidai išvedžiojami sienose, pertvarose, grindyse, perdangose ir kitų statybinių konstrukcijų viduje. Patogiausia elektros instaliacijos laidus slėpti sienų apkalos konstrukcijose, dažniausiai tai - gipskartonio plokščių apdaila. Naujos statybos mūriniuose namuose daugelis taupo plotą ir sienas tinkuoja plonasluoksniu tinku. Tokiu atveju sienose reikia išfrezuoti vagas vamzdžiams su laidais. Turint gerus įrankius, tai nėra sudėtingas darbas.

Rozetės ir jungikliai

Pirmiausia projekte numatytose vietose pažymimi instaliacinių prietaisų taškai, po to - griovelių linijos. Grioveliai gali būti tik horizontalūs ir vertikalūs, jungiami stačiu kampu. Patariama vengti įstrižai tiesiamų kabelių, nes vėliau yra didesnė rizika juos pažeisti. Visa instaliacija montuojama tam tikru aukštyje ir tam tikrais atstumais. Jungikliai, rozetės ir atšakos dėžutės turi būti įrengti instaliacijos zonose. Jungiklius rekomenduojama įrengti 105 cm arba 115 cm (kaip nurodo „Elektros linijų ir instaliacijos įrengimo taisyklės“ - arčiau durų rankenos), o rozetes - 30 cm ir 115 cm atstumu nuo grindų (115 cm dažniausiai virtuvėse).

Rozečių aukštis turi būti gerai apgalvotas atsižvelgiant į naudojamus buities prietaisus. Nepamirškite, kad kiekvienais metais puošiate kalėdinę eglutę, dekoruosite lauko erdves girliandomis. Tam, kad kambaryje netektų tampyti prailgintuvo laidų girliandoms ir kitoms dekoracijoms bus reikalingos rozetės. Paslėptosios elektros instaliacijos vamzdžiai, kanalai ir lanksčios metalinės rankovės turi būti sandarūs. Elektros kabelius įrengti ventiliacijos kanaluose ir šachtose draudžiama. Ventiliacinius kanalus ir šachtas gali kirsti pavieniai laidai ir kabeliai, nutiesti plieniniuose vamzdžiuose.

Horizontaliųjų instaliacijos zonų plotis yra 30 cm, o vertikaliųjų - 20 cm. Rekomenduojama laidus iki prietaisų tiesti vertikaliai, stačiu kampu nuo lubų ar grindų, bet ne įstrižai ar horizontaliai.

Išleidę nemažai pinigų paslėptoms elektros instaliacijos medžiagoms, daugelis žmonių nekreipia dėmesio į kištukinių lizdų, jungiklių, perjungiklių išvaizdą bei kokybę ir žiūri vien į jų kainą. Tačiau ši įranga praktiškai nekeičiama visą namo gyvavimo laiką, todėl, kad po kažkiek laiko rozetės neimtų klibėti, išliktų saugios, nepakeistų spalvos, geriau prie išleidžiamos sumos pridėti keliasdešimt eurų ir nusipirkti kokybiškus gaminius. Kokybiškesni gaminiai dažnai reiškia, kad juos galima lengviau, saugiau ir greičiau sumontuoti, todėl sugaišite tam mažiau laiko arba jums atpigs elektros instaliacijos darbai.

Visa JUNG įranga yra ne tik aukšto techninio lygio, bet ir iš geros kokybės medžiagų, jungiklių ir rozečių plastikas yra specialus duroplastikas, kuris nekeičia spalvos, nesielektrina ir nesibraižo. Be to, JUNG gamintojo įrangos asortimente yra begalė daug patogių sprendimų. Pavyzdžiui, galima rinktis mechaninį, automatinį, radijo bangomis ar KNX technologija valdomą apšvietimą. Pasirinkus paprasčiausius mechaninius jungiklius, yra galimybė sumontuoti viso namo šviesų jungiklį.

Apsauga nuo viršįtampių ir žaibo

Prie namo elektros instaliacijos negalima pamiršti apsaugos nuo viršįtampių bei žaibo. Apsauga būna išorinė ir vidinė.

Varžų matavimai

Atlikus visus elektros instaliacijos darbus yra privaloma atlikti varžų matavimus.

Apšvietimas

Šviesa namuose gali daryti stebuklus - padidinti arba sumažinti erdvę, paslėpti sienų nelygumus, išryškinti interjero detales, sukurti nuotaiką ir t.t. Kiekvienai namų erdvei reikalingas skirtingas apšvietimas. Miegamajame - minkštas, prigesintas, virtuvėje ir vonios kambaryje - ryškesnis, svetainėje ir darbo kambaryje - zonuotas. Vieno šviestuvo palubėje koncepcija jau seniai atgyveno.

Tie, kas nuomojasi būstus senos statybos namuose, tikėtina, yra susidūrę su kuriozine situacija, kai norint įjungti ar išjungti šviesą miegamajame tenka eiti į koridorių ir paskui apgraibomis ieškoti kelio atgal. Numačius jungtukus prie lovos, tokių problemų nekyla.

Elektros instaliacijos atnaujinimas senos statybos namuose

Turbūt ne kartą yra tekę susidurti su svylančiais laidais, sugedusia rozete ar kitomis panašiomis elektros instaliacijos bėdomis. Tai dažniausiai nutinka senos statybos daugiabučiuose, kuriuose elektros instaliacija suprojektuota panaudojant aliuminius laidus, kurie iki šiol daugelyje namų nėra pakeisti ir visiškai nebeatitinka šiuolaikinių standartų. Per ilgą naudojimo laikotarpį aliuminiai elektros laidai dėvisi, jų srovės pralaidumas yra mažesnis negu varinių laidų ir faktas, kad jie jau neatitinka šių dienų reikalavimų. Todėl situacija senos statybos daugiabučiuose yra kritinė.

Siekiant išvengti pavojų, rekomenduojama senos statybos daugiabučių gyventojams modernizuoti elektros skydinę, pakeisti magistralinius laidus bei atnaujinti elektros skydelių įrangą laiptinėse, keisti netvarkingą elektros instaliaciją rūsiuose. Už elektros instaliacijos pakeitimo darbus yra atsakinga jūsų daugiabutį prižiūrinti įmonė arba namo bendrija. Todėl jei žinote, kad jūsų name elektros instaliacija nėra atnaujinta, kreipkitės į namo priežiūros įmonę, kad ši organizuotų atnaujinimo darbus. Tiesa, reikia paminėti, kad bendrija arba atsakinga, namą prižiūrinti įmonė yra atsakinga už elektros instaliaciją iki jūsų skaitiklio. Jūsų bute esantys laidai yra jūsų pačių atsakomybė.

Žmonės dažnai vengia elektros instaliacijos keitimo savo bute jei jis yra tvarkingas ar suremontuotas, kadangi dažnai laidai yra paslėpti po tinku sienose. Žinoma, niekas nenori ardyti sienų ir vėl iš naujo remontuoti namų. Tokiu atveju kai tik nuspręsite, kad metas atnaujinti namų sienas, būtinai susiplanuokite ir elektros instaliacijos renovacijos darbus. Tačiau ir tokiu atveju nepamirškite, kad turėtumėte iš anksto susiplanuoti kur kokie įrenginiai stovės ir kiek jų bus naudojama vienu metu. Tai padės apskaičiuoti kiek Jūsų bute ar name bus suvartojama elektros ir taip bus galima pritaikyti elektros instaliaciją pagal Jūsų poreikius.

Kas gali atlikti elektros instaliacijos darbus?

Jei elektros instaliacijos renovacija yra planuojama atlikti daugiabutyje, tuo turi pasirūpinti už Jūsų daugiabučio priežiūrą atsakinga įmonė. Jei esate bendrija, reikėtų kreiptis į kvalifikuotus, bei tinkamą ir galiojančią atestaciją turinčius specialistus. Elektros instaliacija savo bute taip pat rekomenduojama rinktis tik kvalifikuotus ir atestuotus darbuotojus, kurie žino ką ir kaip daryti. Taip būsite garantuoti, kad darbai atlikti laikantis visų saugumo reikalavimų.

Kadangi dažnai pasitaiko, kad darant remontus namuose, elektrą sutvarko apdailininkas, santechnikas ar kitas asmuo, kuris šiek tiek išmano apie elektrą, bet iš tikrųjų neturi kompetencijos atlikti tokių darbų. Tokiu atveju Jūs smarkiai rizikuojate, kadangi dažniausiai tokiam žmogui trūksta visų reikiamų žinių, neapgalvojami svarbūs dalykai ir vėliau vis tik tenka kreiptis į profesionalus.

Kalbant apie elektrą, svarbu negalvoti kaip sutaupyti - čia svarbiausia jūsų ir jūsų būsto saugumas. Todėl jei žinote, kad jūsų name ar bute elektros instaliacija pasenusi, pats metas pradėti planuoti elektros instaliacijos atnaujinimą. Ypač kai artėja šildymo sezonas, kurio metu elektros instaliacijos apkrova dar labiau padidėja. Rūpinkitės savo ir savo artimųjų saugumu!

Elektros įvedimas į naują būstą per ESO

Išaugus nekilnojamojo turto rinkos aktyvumui, bendrovė „Energijos skirstymo operatorius“ (ESO) kas mėnesį sulaukia daugiau kaip 7,5 tūkst. gyventojų prašymų jų statomą būstą prijungti prie elektros bei dujų tinklų. Norint į savo būstą įsivesti elektrą ar dujas reikėtų kreiptis į skirstymo operatorių - ESO.

Norint įrengti skirstomąjį elektros tinklą iki sklypo ribos, pasirašius elektros prijungimo sutartį, darbus atlieka ESO. Įsirengti elektros tinklą iki namo elektros paskirstymo dėžutės - darbus atlieka ESO arba pasirinkta įmonė. Norint įrengti namo vidinę elektros instaliaciją reikia kreiptis į pasirinktą įmonę, nes bendrovės prižiūrimi elektros tinklai yra iki apskaitos įrenginių.

Visus elektros instaliacijos darbus turi atlikti tik specializuotos įmonės arba profesionalai, turintys leidimą šiems darbams ir gerai išmanantys elektrosaugos reikalavimus.

Šis laikas įtakojamas priklausomai nuo to, ar reikia ruošti projektą ir derinti su kitų žemės sklypų savininkais, atlikti elektros ar dujų skirstomųjų tinklų išplėtimą bei daugelio kitų aplinkybių, kurios pareikalauja papildomo laiko paslaugos suteikimui.

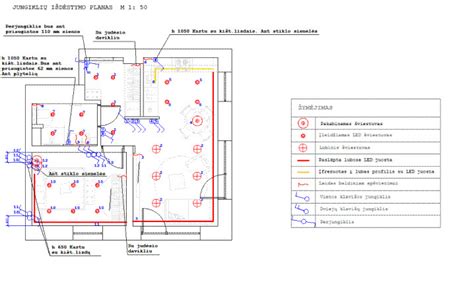

Patogus elektros planas

Patogiai suplanuoti jungikliai ir elektros lizdai, įvairiems gyvenimo scenarijams pritaikytas apšvietimas - vieni svarbiausių aspektų būste! Todėl elektros planui reikėtų skirti tikrai daug dėmesio.Jei renovuojate senos statybos butą, kuriame elektros instaliacija niekada nebuvo keista, nuoširdžiai rekomenduoju visame bute ją įrengti naujai. Tai - ne vien stiliaus ar patogumo klausimas, kai jungikliai nuleidžiami iš seniau standartu buvusio 1,5 m aukščio į 0,9 m aukštį. Svarbiausia yra tai, kad moderni instaliacija užtikrina jūsų saugumą.

Beje, elektros planas žmonėms atrodo vienas painiausių ir sudėtingiausių, todėl visada patariu, su vaikiška spalvota kreida rankoje ir elektros planu prieš akis, bute ant sienų susižymėti jungiklius ir rozetes. Pasivaikščiokite po namus, įsivaizduokite, kad spaudžiate jungiklius įjungdami šviesą, įvertinkite kištukinių lizdų kiekį (visada siūlau jų padaryti šiek tiek daugiau, nei manote, kad jums reikia šiuo metu). Pagrindiniai elektros taškai dažniausiai galvos skausmo nekelia: el. lizdai virtuvėje, abipus lovos ar už televizoriaus spintelės yra savaime suprantami, tačiau visada verta įvertinti savo poreikius ir įpročius bei būstą pritaikyti būtent sau.

Nusprendėme lubas tiesiog nuvalyti ir dažyti, senais instaliaciniais kanalais elektrikai pravedė naujus elektros kabelius, o ten, kur norėsime pakeisti šviestuvų vietą, naudosime dekoratyvinius laidus bei kabliukus lubose. Šviestuvas patalpos centre prastą reputaciją įgijo, nes neretai būdavo vienintelis apšvietimo šaltinis. Tačiau esu įsitikinusi, kad tokį apšvietimą derinant su reguliuojamo ryškumo sieniniais, staliniais šviestuvais bei toršerais, sukursime funkcionalų ir stilingą buto apšvietimą.

Šiltos grindys vonios kambaryje yra ne tik komfortiška, bet ir leidžia apsisaugoti nuo pelėsio. Tai ypač svarbu senesnės statybos būstuose, kuriuose vėdinimas kartais nėra pakankamas net ir įrengus galingą ventiliatorių.

Renovacijos projektams būdinga tai, kad visada gali būti kažkuo nustebintas. Įprastai visi laidai privalo būti vedami tik horizontaliai arba vertikaliai. Tai leidžia užtikrinti, kad vėliau, sugalvoję kažką pritvirtinti prie sienų, jūs visada galėsite nuspėti laidų vietą, nepataikysite į juos grąžtu ir išvengsite didelių problemų.

Keičiant seną elektros instaliaciją elektros laidai sienose ir lubose yra paliekami, elektrikai juos paprasčiausiai izoliuoja ir atjungia. Nauji laidai gali būti išvedžiojami tiek senomis, tiek naujai padarytomis instaliacinėmis trasomis.

Elektros jungiklių dizainą interjero dizaineriai kruopščiai apgalvoja, tačiau namus įsirengiant patiems neretai kyla noras nuvažiuoti į artimiausią parduotuvę ir per daug negalvojant išsirinkti kokius nors. Tačiau stilingi ir patogūs jungikliai yra vienas iš tų dalykų, kurie nejučia namus gali paversti šiek tiek stilingesniais, jei yra parinkti atidžiai, ir šiek tiek sugadinti estetiką, jei jiems nebuvo skirta dėmesio.

Jei norite neutralaus dizaino jungiklių, neprašausite pasirinkę daugelio dizainerių mylimą JUNG LS990 seriją. Panašaus dizaino nebrangūs jungikliai ir el. lizdai, kuriuos galite greitai nusipirkti didžiosiose buities prekių parduotuvėse, yra LIREGUS Epsilon serija, kurios švarios linijos atrodo moderniai ir estetiškai.
