Automatinis Elektros Jungiklis Daugiabutyje: Paskirtis ir Svarba

Elektros instaliacija yra viena iš svarbiausių inžinerinių sistemų bet kuriame būste, o nuo jos kokybės priklauso jūsų ir jūsų namų saugumas. Netvarkingai atlikus elektros instaliaciją, kyla gaisro pavojus ir pavojus gyvybei. Todėl svarbu suprasti, kaip, kokie darbai turi būti įvykdyti ir kodėl būtent taip.

Paprastai žmonėms kyla keletas klausimų, susijusių su automatais, pavyzdžiui - ką reiškia tie raidės ir skaičiai ant jų? Kaip užtikrinti selektyvumą ir kaip pasirinkti tinkamus automatus? Šiame straipsnyje aptarsime automatinio elektros jungiklio paskirtį daugiabučiuose namuose, įskaitant jų funkcijas, tipus ir atnaujinimo svarbą.

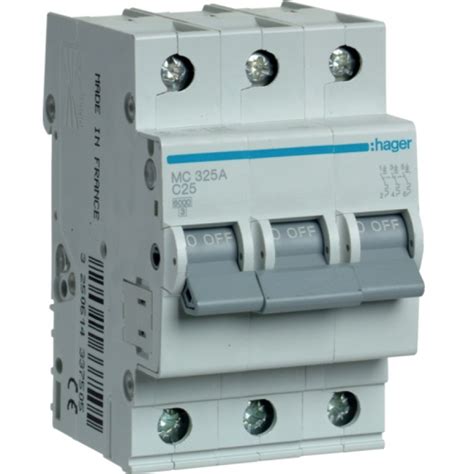

Automatinio Jungiklio Paskirtis

Automatiniai jungikliai atlieka labai svarbią funkciją - saugo laidus nuo perkaitimo ir užsidegimo, o mus nuo gaisro. Laidus šildo elektros srovė, kuri jais teka. Kuo didesnė srovės galia, tuo stipriau kaista laidas. Taigi, automatai saugo nuo trumpo sujungimo ir perkrovos. Elektromagnetinis išjungėjas saugo nuo trumpo sujungimo, o šiluminis išjungėjas saugo nuo ilgalaikių perkrovų.

Perkrovos ir Trumpas Sujungimas

Saugoti laidus reikia nuo per didelės srovės, kurios jie negali praleisti per save neįkaisdami. Logiškai kyla sekantis klausimas - iš kur gali atsirasti per didelė srovė?

• Trumpas sujungimas: Įvyksta trumpas sujungimas, kurio metu iškart atsiranda didžiulė srovė, nuo šimtų iki tūkstančių amperų.
• Perkrova: Įvyksta perkrova, t.y., kai per laidą teka didesnė srovė, negu leidžia jo storis, bet ne tokia didžiulė, kaip trumpo sujungimo metu.

Pavyzdžiui, jei esant įprastam laidui, kurio skerspjūvis 2,5 kv.mm., vienu metu įjungti elektrinį virdulį, orkaitę ir kaitlentę - per jį tekės apytiksliai 39 amperų srovė. O paslėptas (pvz. užtinkuotas sienoje) toks kabelis neįkaisdamas gali praleisti tik 21 amperą. Beveik du kartus mažiau!

Automato Žymėjimas

Parduotuvės lentynose visų gamintojų automatai sužymėti vienodai - raidėmis (B, C, D) ir skaičiais (6, 10, 16, 25…). Skaičiumi žymima nominali srovė (tokia srovė, kurią automatas gali praleisti per save pastoviai ir be jokių pasekmių). Raidė parodo automato srovės charakteristiką. Kaip tik nuo jos priklauso, kokiai srovei esant automatas išsijungs.

Pavyzdžiui, turime tris automatus, kurių nominali srovė - 16 amperų: - B16, C16 ir D16. Šiluminis išjungėjas pradės kaisti, kai srovė viršys nominaliąją 1,2-1,5 karto ir suveiks tuo greičiau, kuo jautresnis (ir tiesiogine to žodžio prasme, karštesnis) automatas.

Automato Charakteristikos

Automato charakteristika nurodo, kaip greitai jis išsijungs esant skirtingoms srovėms. Pagrindinės charakteristikos:

• B tipo: Naudojami nedidelių trumpojo jungimo srovių grandinėms, dažniausiai gyvenamųjų, komercinių patalpų kištukiniams lizdams ir apšvietimui pajungti. Kištukiniams lizdams tiks automatai B16, skirti 16A srovei.
• C tipo: Naudojami įprastinės apkrovos grandinėms, suveikia kuomet trumpojo jungimo srovė viršija automato vardinę srovę nuo 5 iki 10 kartų.
• D tipo: Naudojami grandinėms su didelėmis paleidimo srovėmis.

Selektyvumas

Galimybė išjungti automatus paeiliui yra vadinama selektyvumu. Selektyvumas čia reiškia, kad išjungiamas yra artimiausias apkrovai automatas, ir tik po to - sekantys. Kaip minėta anksčiau, dažniausiai įvade būna statomi paprasti automatai su charakteristika C, taigi, nepakeitus jo, užtikrinti selektyvumo nėra galimybių. Tačiau galime selektyvumą organizuoti apkrovos atveju, jei namie pastatysime automatą su charakteristika B.

Dažniausiai mes neturime galimybės rinktis įvadinio automato, t.y., to, kuris stovi prieš skaitliuką - jį savo nuožiūra stato ESO. Jo pagalba ESO riboja išskiriamą galią ir garantuoja trumpojo sujungimo selektyvumą, kad jūsų tinkle įvykęs trumpas sujungimas neišjungtų visos paskirstymo linijos. Visa kita - mūsų pasirinkimas.

Rekomendacijos

• Rozetėms puikiai tiks B 16 automatai.
• Ūkinės paskirties statiniuose, kur gali būti jungiami įvairūs prietaisai su elektriniais varikliais, geriau rinktis automatus, kurių charakteristika C - C16.
• Naudojant automatus su dideniu nominalu, būtina pravesti storesnį kabelį (2,5 kv. .. Įvykus trumpam sujungimui to nepavyks išvengti.

Elektros Instaliacijos Atnaujinimas

Jei renovuojate senos statybos butą, kuriame elektros instaliacija niekada nebuvo keista, nuoširdžiai rekomenduoju visame bute ją įrengti naujai. Svarbiausia yra tai, kad moderni instaliacija užtikrina jūsų saugumą. Šešiasdešimt metų skaičiuojantys elektros kabeliai - tikrai pasenę, tad jei nusprendėte iš esmės atnaujinti namus, verta išspręsti ir šį klausimą.

Elektros instaliacijos keitimas būtinas, kai sistema rodo gedimų požymius. Kibirkščiavimas, traškėjimas ar šildantys lizdai rodo rimtas problemas. Senos dviejų kontaktų rozetės nėra saugios. Jos neatitinka šiuolaikinių standartų ir negali užtikrinti tinkamos apsaugos. Jei jūsų elektros sistema yra senesnė nei 30 metų, atnaujinimas yra būtinas. Nauji prietaisai kelia didesnes apkrovas, kurias senos instaliacijos neatlaiko.

Elektros instaliacijos atnaujinimas suteikia daug privalumų. Nauji sprendimai padidina energijos vartojimo efektyvumą. Moderni instaliacija užtikrina didesnį saugumą. Srovės nuotėkio relės ir automatiniai jungikliai apsaugo nuo trumpųjų jungimų bei elektros nuotėkio.

Atnaujinta instaliacija leidžia pritaikyti elektros tinklą šiuolaikiniams poreikiams. Tinkamai suplanuota ir įgyvendinta instaliacija mažina gedimų tikimybę. Ji užtikrina stabilų prietaisų veikimą ir sumažina avarijų riziką.

Atnaujinimo Etapai

1. Sistemos įvertinimas: Specialistas tikrina laidus, lizdus, jungiklius ir kitus komponentus.
2. Naujos instaliacijos planavimas: Atsižvelgiama į prietaisų poreikius, patalpų išdėstymą ir gyventojų įpročius.
3. Darbų atlikimas: Seni aliuminius laidus pakeičia variniai. Taip pat montuojami nauji automatiniai jungikliai ir srovės nuotėkio relės.
4. Testavimas: Tikrinama, ar visi komponentai veikia tinkamai.

Elektros Instaliacijos Dizainas

Elektros jungiklių dizainą interjero dizaineriai kruopščiai apgalvoja, tačiau namus įsirengiant patiems neretai kyla noras nuvažiuoti į artimiausią parduotuvę ir per daug negalvojant išsirinkti kokius nors. Tačiau stilingi ir patogūs jungikliai yra vienas iš tų dalykų, kurie nejučia namus gali paversti šiek tiek stilingesniais, jei yra parinkti atidžiai, ir šiek tiek sugadinti estetiką, jei jiems nebuvo skirta dėmesio.

Jei norite neutralaus dizaino jungiklių, neprašausite pasirinkę daugelio dizainerių mylimą JUNG LS990 seriją. Panašaus dizaino nebrangūs jungikliai ir el. lizdai, kuriuos galite greitai nusipirkti didžiosiose buities prekių parduotuvėse, yra LIREGUS Epsilon serija, kurios švarios linijos atrodo moderniai ir estetiškai.

Bute Žirmūnuose parinkau išskirtinio dizaino Schneider Electric „Renova“ jungiklius ir rozetes. Jų dizainas yra įkvėptas to laikmečio jungiklių. Juos derinau su LIREGUS Epsilon el. lizdais ten, kur jie nebus matomi, pvz. už korpusinių baldų. „Renova“ serija gali būti tiek potinkinė, tiek virštinkinė, tinkanti ten, kur „įleisti“ jungiklių nėra galimybės.

Klausimai ir Atsakymai

Namo Elektros Instaliacijos Pakeitimo Kaina

Klausimas: Norėjau paklausti kokia maždaug būtų kaina viso namo elektros instaliaciją pakeisti, ir ar reikia lupti senus laidus, ar tiesiog kažkaip reikia juos atjungti ir galima tiesiog dėti naujus? Namas senos statybos, norime atnaujint. Namas 2 aukštų. Mūrinis, apie 180 kv.

Atsakymas: Namo elektros instaliacijos pakeitimo darbų kaina būtų nuo 1000 eurų + PVM, medžiagų kaina - nuo 500 eurų + PVM. Senus laidus užtenka atjungti, įrengti darbines rozetes ir tada pjaustyti sienose "štrabas" laidams įleisti. Darbų kaina priklauso nuo elektros instaliacijos taškų ir kitų darbų apimties.

Kiti Svarbūs Aspektai

• Elektros instaliaciją keičiant nauja, reikia pasirūpinti, kad būtų pravesta laidai internetui, smart ir palydovinei televizijai, kitiems ūkio paskirties pastatams ir įrenginiams esantiems lauke, taip pat, jeigu reikia, pravesti laidus signalizacijai.
• Prieš pradedant darbus, reikia apsvarstyti patalpų apstatymą baldais, elektros įrenginių pozicijas, apšvietimo intensyvumą ir dizainą konkrečiose vietose. Taip pat reikia nuspręsti, ar pakankamas elektros įvado galingumas, ar pakankamai gera elektros įvado likutinė kokybė.
• Darant naują elektros instaliaciją senų laidų išlupinėti nereikia. Dažniausiai elektros instaliacijos atnaujinimas eina kartu su namo remontu (sienų perdažymas, lubų remontas ir pan) todėl geriausia yra visur išsivedžioti naujus kabelius ir pasidaryti elektros instaliaciją pagal šių dienų reikalavimus.

Elektros Instaliacijos Projektavimas

Elektros instaliacijos projektą arba, tiksliau, planą, dažniausiai pabraižo architektas arba interjero dizaineris, šio plano tikslas - patogiai ir tinkamai išdėlioti rozetes ir jungiklius. Patalpų plane tiesiog nurodomos šviestuvų, jungiklių, rozečių vietos. Tačiau, elektros dalies projektas, netgi individualiame name, jei toks parengiamas, naudingas, nes dizaineris visada parenka tinkamas instaliacijos vietas, apgalvoja naudojimo scenarijus - kur ir kokie lizdai jungikliai ir perjungikliai reikalingi. Tuo pačiu namo savininkai turi galimybę susipažinti su elektros išvedžiojimo projektu, koreguoti jį projektavimo stadijoje, o ne atliekant darbus, kaip dažnai pasitaiko.

Procesų valdymo ir automatizavimo projektai. Kaip minėta, dideliuose objektuose elektros projektas yra būtinas, o jeigu statomas šiuolaikinis, komfortiškas individualus namas, jei galvojama apie jo likvidumą, eksploatacijos taupumą, rekomenduojama elektros projektą parengti. Tuo pačiu ir namo sistemų automatizavimo projektą su automatinio valdymo, vadinamojo išmaniojo namo funkcijomis, kurios kurią komfortą ir taupo energiją.

Jeigu elektros dalį projektuoja šios srities specialistas, jis apskaičiuoja būsimas apkrovas (individualiuose namuose jos beveik nesiskiria), numato naudojamus elektros prietaisus. Jeigu tai individualus namas, bus pagalvota apie tai, kur reiks įjungti žoliapjovę ar dulkių siurblį, nepamiršta, kad reikalingas terasos apšvietimas,parinktos patogiausios elektros įrangos instaliavimo vietos, nurodyta gaminių specifikacija.

Elektros instaliacijos projektavimo etape visada reikia apmąstyti ir pastato priešgaisrines sistemas, jų išsidėstymą tam tikrose pastato zonose, kuriose didesnė gaisro atsiradimo rizika. Siekiant užtikrinti pilnavertį sistemos veikimą gaisro metu priešgaisrinių sistemų projekte privalu atsižvelgti į šiam tikslui labiausiai tinkamą įrangą, medžiagas, jų atsparumą ugniai.

Elektros Įrangos Montavimas

Elektros įrangos montavimą reglamentuoja „Elektros įrenginių įrengimo bendrosios taisyklės" bei „Žemos įtampos elektros įrenginių montavimo (A ir aukštesnės energinio naudingumo klasės pastatams) taisyklės“. Horizontaliųjų instaliacijos zonų plotis yra 30 cm, o vertikaliųjų - 20 cm. Rekomenduojama laidus iki įrangos tiesti tik vertikaliai, stačiu kampu nuo lubų ar grindų, bet ne įstrižai ar horizontaliai. Jungikliai, rozetės ir atšakos dėžutės turi būti įrengti instaliacijos zonose.

Jungiklius rekomenduojama įrengti 105 cm arba 115 cm (kaip nurodo „Elektros įrenginių įrengimo bendrosios taisyklės“ - arčiau durų rankenos), o rozetes - 30 cm ir 115 cm atstumu nuo grindų (dažniausiai virtuvėse). Elektros mašinos, aparatai ir prietaisai, kurių vienetinė galia 2 kW ir didesnė, turi būti prijungti prie skirstomojo skydo atskira elektros grandine. Paslėptosios elektros instaliacijos vamzdžiai, kanalai ir lanksčios metalinės rankovės turi būti sandarūs.

Elektros kabelius įrengti ventiliacijos kanaluose ir šachtose draudžiama. Ventiliacinius kanalus ir šachtas gali kirsti pavieniai laidai ir kabeliai, nutiesti plieniniuose vamzdžiuose.

Elektromobilio Įkrovimo Stotelės Automatinis Jungiklis

Įsirengiant elektromobilio įkrovimo stotelę namuose, saugumas turėtų būti svarbiausias prioritetas. Nors daug dėmesio skiriama įkroviklio galiai, funkcijoms ir montavimo vietai, dažnai pamirštamas vienas iš svarbiausių komponentų - automatinis jungiklis. Būtent jis apsaugo elektros instaliaciją nuo perkrovų, trumpųjų jungimų ir galimų gedimų, kurie gali pakenkti tiek įkrovimo įrangai, tiek jūsų turtui.

Automatinio Jungiklio Svarba

• Apsaugo nuo grandinės perkaitimo.
• Neleidžia kilti gaisrui.
• Apsaugo įkrovimo stotelę ir automobilį.
• Privalomas saugos reikalavimas.

Dažniausios Klaidos Renkantis Automatinį Jungiklį

1. Netinkamai parinktas automatinio jungiklio amperų skaičius.
2. Neatsižvelgimas į kabelio skerspjūvį.
3. Neteisinga jungiklio charakteristika (B, C ar D).
4. Prijungimas prie bendros elektros grandinės.
5. Ignoravimas vietinių elektros instaliacijos reikalavimų ir įkroviklio gamintojo specifikacijų.
6. Automatinio jungiklio pasirinkimas be profesionalo konsultacijos.

Norint užtikrinti pilną saugumą, kartu su automatiniu jungikliu būtina montuoti ir RCD (srovės nuotėkio relę). Automatinis jungiklis apsaugo laidus ir įrangą nuo viršsrovės ir trumpųjų jungimų. RCD aptinka pavojingą srovės nuotėkį ir apsaugo žmogų bei įrangą.

Elektromobilių Įkrovimas Daugiabutyje

Elektromobilių įkrovimas daugiabutyje tampa vis aktualesnis, nes kasmet daugėja žmonių, pasirinkusių tvarią transporto priemonę. Vis dėlto, gyvenant bute, įsirengti elektromobilio įkrovimo stotelę gali atrodyti sudėtinga. Iš tiesų, tinkamai pasiruošus, tai visai paprastas procesas. Svarbu žinoti, nuo ko pradėti, kokių leidimų reikia ir kokie yra įkrovimo stotelės prijungimo būdai.

Teisės Aktai

Statybos techninis reglamentas STR 2.06.04:2014 nustato, kad statant ar rekonstruojant daugiabučius gyvenamuosius namus, ne mažiau kaip 20 % parkavimo vietų turi būti įrengtos su veikiančiomis elektromobilių įkrovimo prieigomis. Prie likusių vietų turi būti suprojektuota elektros kabelių infrastruktūra, kad ateityje būtų galima paprastai įrengti papildomas įkrovimo stoteles. Šiais atvejais įkrovimo infrastruktūra rūpinasi statytojas arba rekonstrukcijos vykdytojas.

Įkrovimo Stotelės Įrengimas

Norint užtikrinti patogų elektromobilių įkrovimą daugiabutyje, pirmiausia reikia turėti nuosavybės teisę į parkavimo vietą. Tai būtina sąlyga, jei planuojate įsirengti individualią įkrovimo stotelę. Jei parkavimo vieta bendra, stotelę galima įsirengti tik bendru sutarimu, kai bendrija ar administratorius nusprendžia įrengti bendro naudojimo įkrovimo sprendimą visiems gyventojams.

Pagrindiniai Būdai

• Prijungimas prie savo buto elektros tinklo: Stotelė jungiama tiesiai prie buto paskirstymo skydelio, o elektra apskaitoma per jūsų asmeninį skaitiklį.
• Prijungimas prie bendrų reikmių elektros įvado: Naudoti esamą bendrų reikmių elektros įvadą.
• Naujas bendras įvadas elektromobilių įkrovimui: Įrengti naują bendrų reikmių įvadą, skirtą tik elektromobilių įkrovimui.

Techniniai Iššūkiai

Vienas dažniausių iššūkių, su kuriuo susiduria elektromobilių įkrovimas daugiabutyje, yra elektros galios trūkumas. Tokiu atveju galima naudoti dinaminio galios valdymo (smart charging) technologijas. Ši sistema automatiškai paskirsto galią tarp kelių įkrovimo stotelių ir užtikrina, kad elektros tinklas nebus perkrautas.

Energijos Kaupiklis

Energijos kaupiklis yra puikus sprendimas, leidžiantis maksimaliai išnaudoti saulės energiją ir tapti energetiškai nepriklausomiems. Ši technologija veikia kaip didelė išmanioji baterija, sauganti dienos metu pagamintą energiją, kad galėtumėte ją naudoti naktį, esant elektros dingimui ar didžiausios tinklo apkrovos metu.

Energijos Kaupiklio Privalumai

• Užtikrina nenutrūkstamą energijos tiekimą.
• Padeda stabilizuoti elektros tinklą.
• Užtikrina patikimumą per elektros tiekimo pertrūkius.
• Padidina energetinę nepriklausomybę.

Kaip Veikia?

Energijos kaupiklis veikia kaip didelės talpos įkraunama baterija, kuri yra skirta saulės kolektorių pagamintai energijai saugoti. Kai saulės šviesa pasiekia kolektorius, generuojama nuolatinė srovė (DC), kuri gali būti arba iškart paverčiama kintamąja srove (AC) buities prietaisams maitinti, arba kaupiama energijos kaupiklyje vėlesniam naudojimui, pavyzdžiui, naktį ar elektros energijos tiekimo sutrikimų metu.

Kaip Išsirinkti?

Rinkdamiesi energijos kaupiklį, atsižvelkite į šiuos pagrindinius veiksnius, kad užtikrintumėte optimalų sprendimą:

• Talpa ir mastelio keitimas: Pasirinkite energijos kaupiklį, kurio talpa atitinka jūsų dabartinius energijos poreikius.
• Technologijos tipas: Rinkoje dominuoja ličio jonų baterijos (pvz., LiFePO4 - ličio geležies fosfatas), kurios yra lengvos, efektyvios ir tinkamos namų ūkiams.
• Efektyvumas ir tarnavimo laikas: Atkreipkite dėmesį į ciklo efektyvumą, kuris parodo, kiek energijos prarandama ją įkraunant ir iškraunant.
• Kaina ir investicijų grąža: Palyginkite pradines išlaidas su ilgalaikiais taupymais ir nustatykite investicijų grąžos (IG) laikotarpį.

Saugus Elgesys su Elektros Įrenginiais

Norint išvengti gaisro ar elektros traumų rizikų, vartotojui būtina mokėti elgtis su elektros įrenginiais atsakingai, vienu metu nejungti per daug ar pernelyg galingų prietaisų, bei po naudojimo nepamiršti jų išjungti.

Įspėjamieji Ženklai

• Kaistantys kištukiniai elektros lizdai ar jungikliai: Jei pastebite, kad lizdai ar jungikliai kaista ar svyla, skubiai išjunkite elektrą.
• Prastai pritvirtinti elektros lizdai ar laidai: Nuo sienų atšokę ar kitaip netvarkingi kištukiniai lizdai kelia grėsmę.
• Keisti garsai: Staiga zvimbti ar kitus garsus skleisti pradėję elektros lizdai ar jungikliai.
• Dūmai izoliacijos kaitimo (degimo) kvapas: Pastebėjus iš elektros lizdų, jungiklių ar palei grindjuostes kylančius dūmus, skubiai kvieskite elektriką.

Elektros automatiniai jungikliai yra skirti apsisaugoti elektros instaliaciją nuo perkrovų ir trumpųjų jungimų. Jei automatinis jungiklis atsijungia įjungus papildomas apkrovas, pirmiausia pamėginkite atjungti vieną ar kelis veikiančius elektros prietaisus. Jei tai nepadeda ar ši problema kartojasi itin dažnai, būtinai konsultuokitės su elektrikais, kurie nustatys atsijungimų priežastis ir pasiūlys problemos sprendimo būdus.

Srovės Nuotėkio Relė

Srovės nuotėkio relės paskirtis yra apsaugoti vartotoją nuo elektros smūgio įvykus srovės nuotėkiui į įrenginio korpusą ir prisilietimo prie neizoliuotų laidininkų (jei pajungta relė). Pavyzdžiui, skalbiamosios mašinos kaitinimo elementai nuolat esantys vandenyje, nuo kalkių, skalbimo miltelių, agresyvios aplinkos ir laiko pradeda skilinėti. Įskilus kaitinimo elementui, srovė patenka į vandenį ir į skalbimo mašinos korpusą. Apsisaugojimui nuo tokių traumų yra naudojamos skirtuminės srovės relės (nuotėkio relės) 10 mA, 30 mA.

Svarbu suvokti, jog elektros prietaisų remonto darbus turi atlikti profesionalai, kadangi sprendimas remontuoti elektros prietaisus patiems gali iššaukti sunkias elektros traumas ir nudegimus, o kritiniu atveju, gali sukelti net gaisrą.
