Klojinių Įrengimas Patalpoje: Žingsnis Po Žingsnio Vadovas

Klojinys - tai forma, suteikianti betonuojamai konstrukcijai projektinius matmenis. Jis susideda iš formos elementų, laikančiųjų pastolių ir tvirtinimo priemonių. Klojiniai gali būti daromi iš įvairių medžiagų, tokių kaip mediena, metalas, gelžbetonis, armuotcementis, sintetiniai arba gumuoti audiniai, vandeniui atspari fanera, plastikai, specialus kartonas ar mišrios medžiagos.

Renkantis būstui karkasinį namą, yra nemažai privalumų: greita statyba, sąlyginai pigus statybos būdas ir galimybė pasiekti aukštą energinį efektyvumą. Tačiau vis dar gyvuoja nemažai prietarų, susijusių su karkasiniais pastatais, kurie dažnai kyla dėl taupymo ar meistrų nemokšiškumo. Šiame straipsnyje aptarsime karkasinės pirties statybą, kurioje naudojamos tos pačios medžiagos ir mazgai, kaip ir karkasinio namo statyboje.

Svarbu pabrėžti, kad šis straipsnis nėra instrukcija, kaip savarankiškai pasistatyti karkasinį namą. Medienos išmatavimai, tvirtinimo elementai, izoliacijos storiai kiekvienam pastatui turėtų būti skaičiuojami atskirai projektuotojo. Tačiau sandarinimo sprendimus, naudotus šioje pirtyje, galite drąsiai pritaikyti.

Klojinių pavyzdys

Mediena Karkasinio Namo Konstrukcijai

Vienas iš karkasinės statybos prietarų yra tas, kad užsandarinta mediena pūva. Tai netiesa, nes sandarinimo plėvelės laidžios garams. Daug svarbiau parinkti tinkamą medieną. Yra kelios alternatyvos:

• Pirkti padžiovintą medieną, impregnuoti ir pjauti statybos vietoje: Neįsigilinus, tai atrodo pigiausias variantas. Tačiau suvokiantys statybos specifiką puikiai supranta, kad ne mediena yra svarbiausia, o jos paruošimas ir meistrai. Kuo mediena drėgnesnė ir mažiau paruošta, tuo daugiau bus darbo statybininkams. Daug laiko atima supjovimas, padžiovinta mediena jau proceso metu ima keisti parametrus, sukiotis, o tai dar prideda darbo. Medienoje retai pavyksta visiškai išnaikinti grybelius, todėl, gavusi drėgmės, tokia mediena gali imti pūti.
• Pirkti sausą ir kalibruotą medieną ir ją susipjauti vietoje: Sausos ir kalibruotos medienos pirkimas yra geras variantas, tačiau tai tik „karkasinio namo statyba 2.0“. Perkant nesupjautą medieną lieka įvairių galiukų, o tai padidina savikainą. Taip pat pjovimas objekte didina darbo sąnaudas. Nors jos bus mažesnės tolimesniuose statybos etapuose, kadangi tokia mediena mažiau sukiojasi ir minimaliai keičia parametrus. Pramoninis džiovinimas taip pat sunaikina įvairius grybelius, jei mediena papildomai impregnuojama, tuomet turėsite kokybišką ir ilgaamžę statybinę medžiagą.
• Džiovinta ir graduota mediena: Gali smarkiai skirtis savo charakteristikomis. Civilizuotai džiovinta ir graduota mediena žymima klasėmis, kurios parodo fizines medienos savybes.

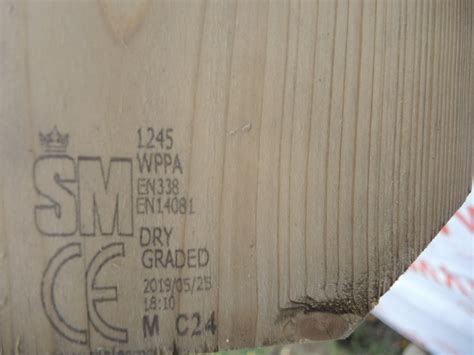

Sausos ir graduotos medienos spaudas

Pažymėtų medienos savybių visiškai pakaks karkasinio namo medienai. Minimalūs reikalavimai stiprumo klasėms, nustatyti standarte EN 14081:2007:

Sausos ir graduotos medienos supjovimas pagal brėžinį Vakarų Europos šalyse, kur darbo jėga kainuoja daug, statyti karkasinį namą ruošiant medieną statybvietėje būtų visai nerentabilu. Todėl ten populiarūs iki galo surinkti skydiniai namai arba mediena iš karto supjaunama pagal brėžinį. Pastarasis būdas ir Lietuvoje bene tinkamiausias, kadangi statybos greitis prilygsta skydinio namo statybai, o sandarumo užtikrinimui ir šilumos tiltelių išvengimui yra daugiau galimybių.

Skaičiuoti paprasta: ar verta pirkti pjautinę medieną, kiek papildomai kainuos išpjovimas? Tada paskaičiuokite, kiek kainuoja viena statybininkų darbo diena. Vidutiniškai karkasinio namo medienos išpjovimas kainuoja tiek pat, kiek statybininkų brigados darbo diena. Tačiau susitaupo 4- 5 dienos.

Medienos ruošiniai gradaciniam pjovimui (dažniausiai 50 mm storio ir įvairaus pločio tašai) džiovinami džiovykloje, kol pasiekia 17-20 procentų drėgnumą. Tada mediena tiksliai apipjaunama, populiariausias kalibruotos medienos tašų storis karkasiniam namui dažniausiai yra 45 mm. Plotis 5 mm mažesnis nei įprastai, išpjauti tašai yra 45x95, 45x70 mm, 45x145, 45x195 mm, 45x245mm.

Graduotos (kalibruotos) medienos ruošiniai keliauja į CNC stakles turinčią gamyklą. Joje, priklausomai nuo staklių modernumo, išpjaunamos tikslių matmenų lentelės. Kuo daugiau pjovimo krypčių turi staklės, tuo sudėtingesnius mazgus galima išpjauti. Lentpjūvėje yra CNC medienos staklės. Esama įranga ir didelės erdvės leidžia išpjauti nestandartinio ilgio (iki 11 m) konstrukcinę medieną. Šešių krypčių staklės leidžia padaryti sudėtingiausius jungimus.

Visa konstrukcinė mediena sužymima ir pridedamas karkasinio namo konstrukcijų planas. Medieną verta impregnuoti, nors džiovinimas ir sunaikina grybelius. Lentpjūvėje supjauta mediena sunumeruojama ir sukraunama į krūvas maždaug po 1 toną. Tokį paką iškraus eilinis kranas manipuliatorius. Visos medienos pakrovimas ir iškrovimas užima kelias dešimtis minučių. Kilometras pervežimo kainuoja apie 1 eurą, skaičiuojamas kelias į abi puses.

Įrankiai Karkasinio Namo Statybai

Viena iš sėkmingo karkasinio namo statybos sudėtinių dalių yra kokybiški ir našūs įrankiai. Jei samdote statybininkus jie dirbs su savo įrankiais, tačiau kai kuriuos darbus verta atlikti patiems. Tenka dažnai susidurti, kad kruopštumo reikalaujančius darbus geriau atlikti patiems, nebent su namu dirbs patikima brigada, atsakinga už visą procesą.

Darydami beveik visus darbus patys susidūrėme su įvairių įrankių poreikiu. Jau gana stipriai sukomplektavęs individualius įrankius kaip akumuliatorinį suktuvą, elektrinį gręžtuvą, šioms statyboms įsigijau diskinį pjūklą ir aukšto slėgio plovyklą. Epizodiškai dirbant net tokius įrankius verta nuomotis. O brangesnius ir rečiau naudojamus įrankius daug labiau apsimoka nuomotis beveik visais atvejais.

Nors dabar gana daug medžiagų atveža pardavėjai, tačiau prireiks ne kartą atsivežti medžiagų patiems. Atrodytų, viskas sukomplektuojama, tačiau dažnai kelis kartus tenka papildyti medžiagas. Ilgoms grindinėms lentoms, dailylentėms, tašams prireiks automobilio priekabėlės. Ją daug paprasčiau nuomotis.

Karkaso surinkimo etape darbus pagreitins viniakalė. Patogiau naudoti mobilesnę dujinę viniakalę. Karkaso surinkimas pagreitėja net keliomis dienomis, ypač jei naudojamas supjautos karkasinės lentos.

Statant karkasinį namą prireikia betonavimo darbų. Įrengiant juostinius pamatus galima nusipirkti sumaišyto betono, galima palaipsniui užpildyti naudojant betono maišyklę. Betonavimui prireikia užpildyti polius, liejant grindis. Betonas vibruojamas, kad užpildytų visas ertmes.

Gana dažnai prireikia grunto tankintuvo. Sutankinamas gruntas grindims, aikštelėms. Montuojant skersinius tašus, labai pagreitins darbus lazerinis linijinis nivelyras. Jis ir kitur pravers. Lazerinį nivelyrą ir kitus matavimo prietaisus galima išsinuomoti.

Prieš montuojant apdailą būtinai patikrinkite visus mazgus su termovizoriumi. Tai leis pamatyti nekokybiškai užsandarintas vietas. Net ir supjovus karkaso medieną prireikia gana daug pjaustymo, ypač jei norėsite ko nors originalaus. Dailylenčių ir durų apvadų pjaustymas kampu. Jei, kaip šitame straipsnyje, norėsite pasidaryti rąsto imitacijos fasado apdailą, net be įgūdžių supjaustyti galima naudojant diskinį pjoviklį arba medžio stakles.

Išorės ir vidaus darbams beveik visada prireikia pastolių, bokštelių ir stelažų. Nedideliame aukštyje galima panaudoti kopėčias, tačiau dažniausiai paprastos kopėčios nebus saugios. Pastolių tokiems darbams tikrai neverta pirkti, daug paprasčiau darbų laikui išsinuomoti.

Karkasinio Namo Pamatas

Karkasinis namas ar pirtis yra labai lengvas pastatas, todėl nereikia stiprių pamatų. Galima paruošti juostinius arba polinius pamatus. Poliniams pamatams verta įrengti betoninį rostverką, nors galimas ir medinis. Poliai turi remtis į stiprų gruntą, nes namo apkrovos tenka ne pamatams, o gruntui.

AB „GKG-3“ gamina tuščiavidurius betoninius blokelius pamatams, pamatų pagalves, armuotus pamatų blokus. Pamatiniai tuščiaviduriai blokeliai yra liktiniai klojiniai, užpildomi betonu. „GKG-3“ pamatinių blokelių pločiai yra 20, 25 ir 30 cm, ilgis - 50 cm, aukštis - 25 cm.

Rostverko įrengimas iš tuščiavidurių betoninių blokelių:

1. Gruntas tarp polių turi būti išlygintas, kad blokelių pagrindas būtų lygus.
2. Ant grunto klojamas termoizoliacijos sluoksnis, dažniausiai tam naudojamos didesnio tankio polistireninio putplasčio plokštės.
3. Klojama pirma blokelių eilė, ji turi būti paklota lygiai, armatūra surišama su polių armatūros strypais.
4. Blokeliai klojami dažniausiai 2 arba 3 eilėmis, jie sujungiami per išėmas. Eilėse blokeliai perstumiami per pusę ilgio, kad nesutaptų vertikalios siūlės.
5. Blokeliai užpilami betonu, standartiniams pamatams naudojamas C16/20 klasės betonas. Armatūros kiekis ir skersmuo turi būti nurodyti pamatų projekte.

Pamato Hidroizoliacija

Betoną reikia atskirti nuo medienos hidroizoliaciniu sluoksniu. Hidroizoliacija gali būti tepama arba padaroma iš juostų. Hidroizoliacijai naudojamas ruberoidas arba kitos vandeniui nelaidžios medžiagos.

• Juostinės hidroizoliacijos privalumas: Ją paklojus iš karto galima montuoti karkasą. Tačiau trūkumas, kad montuojant karkasą juosta gali pasislinkti, susilamdyti, suplyšti.
• Tepamos hidroizoliacijos privalumas: Ji tikrai nepajudės pradėjus montuoti sieną. Trūkumas - tenka palaukti, kol išdžius.

Tepamoji hidroizoliacija turėtų būti praskiesta tirpikliu. Tada ji tampa takesne, lengviau tepasi ir greitai išdžiūna. Originali mastika dažniausiai tepasi sunkiai, džiūsta ilgai. Greičiau bus storesnį sluoksnį padaryti tepant kiek praskiestą (1:10, 2:10) hidroizoliacinę mastiką.

Reikia įvertinti, kad prie bituminės mastikos gana sunkiai limpa kitos medžiagos. Vėliau tai gali sukelti problemų, kai bus tepama garo izoliacinė mastika, su kuria bus sandarinamas rostverkas.

Karkasinio Namo Karkaso Montavimas

Supjautos medienos montavimas panašus į vaikišką dėlionę. Netgi nekvalifikuotas meistrelis statinį sudės tiksliai ir greitai. Tai gerokai taupo statybos biudžetą arba pinigus išleisti kokybiškesniems tvirtinimo elementams ir sandarinimo medžiagoms.

Statybininkui pateikiamas projektas, kuriame sužymėta visa konstrukcija su konkrečių lentelių skaičiukais. Vos ne daugiausiai laiko užima tinkamos lentelės suradimas. Tačiau susikūrus sistemą, dėliojant tašus pagal zonas, suradimas greitai supaprastėja.

Impregnuota mediena suskirstoma pagal zonas arba tipus. Konstrukcijoje daug vienodų tašų, pavyzdžiui, statramsčių, gegnių.

Taip atrodo sujungti karkasinio pastato tašai:

• Rostverkas iš dviejų tašų: Šiai pirčiai panaudoti du 45x95 tašeliai tarpusavyje sujungti vinimis. Guldomas ant hidroizoliacijos, tvirtinamas prie pamato. Karkasiniam namui dažniausiai naudojami 45x145mm tašai.
• Murlotas: Taip pat padarytas iš dviejų 45x95 tašų (45x145 mm karkasiniam gyvenamajam namui). Murlotas jungiamas kampais, kad laikytų bet kokias atramas. Didžiausios apkrovos tenka būtent šiai konstrukcijai. Jį spaudžia ir plečia gegnėmis perduodamas stogo dangos svoris.
• Statramsčiai: Apkrova iš viršaus pasiskirsto gana tolygiai. Projektuotojai turėtų paskaičiuoti tenkančias apkrovas ir reikalingą skersmenį. Šiai pirčiai buvo naudojami 45x95 tašai. Gyvenamajam karkasiniam namui reikalingas 45x145 mm tašas. Tarpai derinami pagal naudojamos mineralinės vatos plotį ir storį.
• Gegnės: Vienas iš tiksliausių matavimų reikalaujančių konstrukcinių elementų. Pjaunant naudojami šablonai, tačiau retai pavyksta pasiekti idealaus tikslumo. Šios supjautos gegnės buvo tikslių matmenų. Itin pravertė tarpgegninė lenta (10). Ji tapo idealiu etalonu tarpui tarp gegnių.
• Stygos: Perima dalį gegnių plečiamosios apkrovos, tenkančios murlotui.
• Kraiginė lenta: Į ją atremiamos gegnės. Ji taip pat veikia kaip elementas, perimantis dalį plečiamosios apkrovos.
• Perdangos sijos: Tvirtinamos prie, arba ant murloto. Tvirtinamos ant murloto ir prie gegnės efektyviai veikia neleisdamos skėsti konstrukcijos. Taip pat gali būti tvirtinamos tik prie murloto, tokiu atveju irgi neleidžia skėsti konstrukcijos. Pastaruoju atveju naudojama daugiau sijų tvirtinimo prie murloto elementų.
• Sąramos virš langų ir durų: Jos neleidžia vertikalioms apkrovoms suspausti langų ir durų.
• Įstrižiniai tašai sienoms: Tarp kurių dedama šiltinimo medžiaga. Tuo pačiu veikia kaip elementas, atlaikantis horizontalias (vėjo) apkrovas. Jis gali pakeisti gyvenamojo namo statyboje naudojamas įstrižaines. Įstrižainės svarbios jei bus naudojamas ištisinis šiltinimas kietomis priešvėjinės izoliacijos akmens vatos plokštėmis.
• Tarpgegninės lentos: Supjautos jos tapo labai puikiu matmeniu dėliojant gegnes. Taip pat palengvina izoliacijos ir sandarinimo darbus.

Karkaso Elementų Montavimo Eiliškumas

Statramsčiui pritvirtinti pakanka kelių rievėtų vinių. Greičiausiai darbas vyksta naudojant dujų pistoletą. Pistoletinės vinys kietesnio metalo, plonesnės ir su gerai medienoje įsitvirtinančiomis užkarpėlėmis.

Ar kelių vinių pakaks jūsų statomam karkasiniam namui, sužinokite iš projektuotojo, salygos ir apkrovos gali būti skirtingos. Pritivirtinus statramsčius prie viršutinės rostverko lentos, pritvirtinama apatinė murloto lenta. Mūsų pirties siena buvo ilga, apatinė rostverko ir viršutinė murloto lenta nebuvo tvirtinamos iš karto. Jos pritvirtintos pakėlus dvi sienų konstrukcijas.

Pradžioje visu perimetru sumontuojamas rostverkas, ant jo paeiliui bus dedamos sienos. Geriausia, jei rostverko kraštas sutampa su pamato išoriniu kraštu.

Galinės sienos dažniausiai montuojamos su frontono konstrukcija. Ši konstrukcija leidžia patogiai uždėti kraiginę lentą į kurią remiasi gegnės.

Stogo šoną pritvirtinkite prie sienos papildomomis įstrižainėmis. Keliant vinys gali neišlaikyti svorio. Šiame statybos etape karkasą reikėtų išlyginti. Kad ir kaip tiksliai supjauti tašai, karkasas gali būti pakrypęs. Lyginama atremiant ir pakalant tašus. Po šio veiksmo reikia prisukti laikinas arba nuolatines įstrižaines. Taip pat gali būti prikalti įstrižiniai sienų tašai, kurie reikalingi statikai ir šiltinimo medžiagai palaikyti išorėje.

Karkasinė konstrukcija išlyginta ir sutvirtinta laikinomis įstrižainėmis, pritvirtintos perdangos sijos.

Perdangos sijos tvirtintos laikinai, keliais varžteliais. Sijas sudėtinga apeiti garo izoliacine plėvele. Todėl prieš jas montuojant galima pritvirtinti dalį garo izoliacinės plėvelės.
