Nesudėtingi statiniai: kas tai?
Pagal STR 1.01.07:2010 „NESUDĖTINGI STATINIAI“ apibrėžimą, jus domina II gr. nesudėtingas statinys - gyvenamasis namas iki 80 kv. m bendro ploto ir 8,5 m aukščio. Svarbu suprasti, kas įeina į šį plotą ir kaip jis skaičiuojamas.Kaip išmatuoti stogo plotą || Klubinis stogas #Įvertinimas#stogo plotas
Kaip skaičiuojamas plotas?
Bene dažniausiai užduodamas klausimas - kaip skaičiuojamas plotas? Kas įeina į 80 kv. m plotą? Ar galima įsirengti rūsį ar pastogę? Ar skaičiuojasi garažas? Nesudėtingų statinių iki 80 kv. m atveju, skaičiuojamas bendras visų antžeminės dalies patalpų plotas. Patalpa - sienomis ir kitomis atitvaromis apribota nustatytos paskirties erdvė.Patalpų plotų skaičiavimai nurodyti Kadastrinių matavimų ir kadastro duomenų surinkimo bei tikslinimo taisyklėse:Gyvenamųjų patalpų bendras plotas (Pgp) apskaičiuojamas pagal formulę:
Pgp = Pg + Pp + Pv + Pkt
Kur:- Pg - gyvenamasis plotas;
- Pp - pagalbinis plotas: pagalbinis naudingas plotas; pagalbinis nenaudingas plotas;
- Pv - verslo plotas;
- Pkt - kitas plotas: rūsio (pusrūsio) patalpų plotas; garažo patalpų plotas.
Ar reikalingas leidimas?
Net ir tuo atveju, kai statybą leidžiantis dokumentas nėra privalomas, rekomenduojama kreiptis į architektą, kuris įvertins esamą sklypo situaciją, patars, kaip geriausia organizuoti vidaus erdves, kokias pasirinkti statybines medžiagas ir konstrukcinius sprendinius, esant poreikiui paruoš kokybišką interjero projektą pagal jūsų poreikius ir finansines galimybes.Rašytinis pritarimas supaprastintam statybos projektui privalomas statant II grupės nesudėtingą statinį - mieste, konservacinio prioriteto ar kompleksinėje saugomoje teritorijoje, kultūros paveldo objekto teritorijoje, kultūros paveldo vietovėje.Reikalavimai projektuotojams
Nesudėtingų statinių projektavimui, statybai, statinio projekto vykdymo priežiūrai turi teisę vadovauti fizinis asmuo, baigęs aukštojo ar specialiojo vidurinio mokslo studijas ir įgijęs architektūros, geologijos ir minerologijos mokslų studijų krypčių, technologijos mokslų studijų srities ar šioms kryptims ir sričiai prilyginamą išsilavinimą. Šio išsilavinimo nereikia, kai supaprastintas statinio projektas rengiamas pasinaudojant kito tokio statinio (kai išlaikomi statinio matmenys ir statybos produktai) supaprastinto projekto sprendiniais; tokiu atveju valstybės tarnautojams pateikiamas ir statinio supaprastintas projektas, kurio sprendiniais pasinaudota.Kiti svarbūs aspektai
Projektuojant daugiabučius gyvenamuosius namus, bent vienas kambarys bute turi būti ne mažesnis kaip 16 kvad. m. Bendras vonios ir tualeto plotas - ne mažesnis kaip 4 kvad. m. Vienam žmogui turi tekti ne mažiau kaip 14 kvad. m. Būsto naudingasis plotas - tai bendras gyvenamųjų kambarių ir kitų patalpų (virtuvių, sanitarinių mazgų, koridorių, įstatytų spintų, šildomų lodžijų ar kitų pagalbinių patalpų) grindų plotas. Kiekviename daugiabučiame name turi būti suprojektuoti žmonėms su negalia skirti butai, kurie turi sudaryti ne mažiau kaip 5 proc. visų butų. Šis reikalavimas taikomas tiems namams, kurie yra ne toliau kaip 500 m kelio pėsčiomis iki viešojo transporto stotelių. Pastatuose be lifto butai žmonėms su negalia turi būti planuojami pirmajame aukšte. Nuo 2014 m. jau visi Lietuvoje naujai statomi pastatai turi atitikti B energinio naudingumo klasę, o nuo 2016 m. - ne žemesnę kaip A klasę.Pastatų plotų ir tūrių skaičiavimo tvarka
Pastatų plotų skaičiavimo tvarką nustato ORGANIZACINIS TVARKOMASIS STATYBOS TECHNINIS REGLAMENTAS STR 1.14.01:1999 PASTATŲ PLOTŲ IR TŪRIŲ SKAIČIAVIMO TVARKA."17. Gyvenamojo pastato bendrasis plotas yra visų jame esančių patalpų, tarp jų - ir funkcionaliai susietuose priestatuose, plotų suma." Skaičiuojamos visos patalpos, kurios turi keturias sienas. Garažas, jeigu jis sublokuotas, taip pat. Neskaičiuojama terasa, rūsys, pastogė. Pastogėje į plotą įskaičiuojamos patalpos ar jų dalys, kurios turi aukštį ne mažiau kaip 1,60 m. Į plotą įskaičiuojamas iš atitvarų plotas. Tiksliuosius skaičiavimus atlieka matininkai ruošdami inventorinę bylą.Pagal STR 1.05.06:2010 "STATINIO PROJEKTAVIMAS" (2015 m. birželio 22 d. pakeitimas): 6.10 pastato bendras plotas - visų patalpų ir jų priklausinių (balkonų, lodžų, ant stogo numatomų terasų, verandų ir kitų priklausinių) plotų suma, m2.Stogo Reikalavimai
Stogai turi būti suprojektuoti, pastatyti ir naudojami taip, kad atitiktų esminius statinio reikalavimus.- Stogų konstrukcijos turi atitikti priešgaisrinių norminių dokumentų reikalavimus.
- Stogo konstrukcija turi būti tokia, kad ties karnizais nesusidarytų ledo varvekliai, nuo stogo nekristų sniego nuošliaužos, būtų saugu valyti, prižiūrėti ir remontuoti stogą. Užlipimui ant stogo turi būti įrengti patogūs ir saugūs laipteliai.
- Stogams įrengti panaudoti statybos produktai neturi teršti aplinkos.
- Stogų konstrukcijų garsą izoliuojančios savybės turi atitikti Lietuvos Respublikos normatyvinių dokumentų reikalavimus.
- Stogai turi būti įrengti taip, kad pastato vidus ir po hidroizoliaciniais sluoksniais esančios stogo konstrukcijos būtų apsaugotos nuo išorinio lietaus ir sniego poveikio.
- Stogai turi turėti pakankamą nuolydį lietaus vandeniui nutekėti. Stogų hidroizoliaciniams sluoksniams turi būti panaudoti stogo nuolydžiui pritaikyti statybos produktai.
- Vanduo nuo pastato stogo turi būti nuvestas taip, kad nepakenktų pastato konstrukcijoms, keliams, šaligatviams, greta esantiems statiniams, nedarytų žalos aplinkai. Ant stogų, kurių karnizai aukščiau kaip 6 m nuo žemės paviršiaus, turi būti įrengta vandens nuvedimo nuo stogo sistema.
- Stogų šilumą izoliuojančios savybės turi atitikti reglamentų reikalavimus.
- Stogų konstrukcijoms leidžiama naudoti tik nustatyta tvarka sertifikuotus statybos produktus.
- Stogų konstrukcijoms naudoti neleidžiama tokių statybos produktų, kurie stogų įrengimo ir eksploatavimo metu tarpusavyje sąveikaudami (vyksta cheminė reakcija, elektros korozija, terminis poveikis, skirtingos deformacijos senėjant ir pan.) mažina vienas kito ilgaamžiškumą.
- Stogai turi būti chemiškai atsparūs juos supančios aplinkos poveikiui.
- Ant stogų turi būti įrengti žaibolaidžiai. Žaibolaidžių išdėstymas ir jų įrengimo konstrukciniai sprendiniai turi būti pagrįsti skaičiavimais.
- Šalia gaisrinių kopėčių turi būti įrengti 80 mm skersmens išoriniai vandentiekio sausvamzdžiai su prijungimo galvutėmis gaisrinėmis žarnomis sausvamzdžių apačioje ir viršuje pritvirtinti.
- Įlajos turi būti įrengtos 500 mm nuo stogo krašto, parapet, stoglangių, vėdinimo angų, deformacijos siūlių ir virš stogo iškylančių sienų. Įlajos turi būti apsaugotos nuo lapų ir žvyro patekimo į lietvamzdį. Prie įlajų įrengiamos vandens perpilimo įrenginys parapet (10 cm nuo stogo dangos paviršiaus). Užšąlančios vidinio vandens nuleidimo sistemos lietvamzdžių dalys turi būti tinkamai apšiltintos arba būti apšildomos. Stogo latakų nuolydis į įlają turi būti ne mažesnis kaip 1.4 °.
Plokštieji neeksploatuojamieji stogai
Plokštiesiems neeksploatuojamiesiems stogams priskiriami stogai, kurių nuolydis ne mažesnis kaip 0,7 ° ir ne didesnis kaip 7 °. Įrengiant stogus su nuolydžiu nuo 0,7 ° iki 1,4 °, turi būti naudojami šio nuolydžio stogams specialiai pritaikyti statybos produktai ir konstrukciniai sprendiniai pagal hidroizoliacinės dangos gamintojo dangos įrengimo rekomendacijas.Projektuojant ir įrengiant plokščiųjų neeksploatuojamųjų stogų konstrukcijas, būtina įvertinti šių stogo konstrukcijų sluoksnių naudojimą:- garus izoliuojančio sluoksnio;
- nuolydžio suformavimo sluoksnio;
- termoizoliacinio sluoksnio;
- vėjui nelaidaus sluoksnio;
- vėdinamo oro sluoksnio;
- vandens garų slėgį išlyginančio sluoksnio;
- papildomų hidroizoliacinių sluoksnių;
- hidroizoliacinės stogo dangos;
- hidroizoliacinės dangos apsauginio sluoksnio.
Reikalavimai plokščiųjų neeksploatuojamųjų stogų statybos produktams ir paklotams:
- nuo atmosferos poveikių neapsaugotų betoninių ir gelžbetoninių statybos produktų atsparumas tūriniam šaldymui turi būti ne mažesnis kaip FRE 200;
- nuo atmosferos poveikių neapsaugotų kitų mineralinių statybos produktų atsparumas tūriniam šaldymui turi būti ne mažesnis kaip FRE 150;
- bituminių ir kitų mastikų atsparumas temperatūrai turi būti ne mažesnis kaip 75 °C;
- vėdinamų plokščiųjų neeksploatuojamųjų stogų šiluminei izoliacijai (t. y. tais atvejais, kai termoizoliacinis sluoksnis neapkraunamas) leidžiama naudoti nesuslūgstančius ir tūrio nekeičiančius termoizoliacinius statybos produktus. Šie statybos produktai gali būti klojami laisvai arba, esant reikalui, tvirtinami, kad nenuslinktų;
- hidroizoliacinei dangai ir garus izoliuojančiam sluoksniui įrengti skirtų betoninių paklotų ir išlyginamųjų sluoksnių paviršius turi būti lygus, švarus ir sausas, ištrupėjimai ir plyšiai turi būti užtaisyti. Šių paklotų paviršiuose neturi būti išsikišimų, galinčių pradurti hidroizoliacinę dangą arba garus izoliuojantį sluoksnį. Tarp hidroizoliacinės dangos betoninio pakloto ir virš stogo iškylančių vertikalių paviršių (karnizų, liftų šachtų ir panašiai) turi būti palikti ne mažesnio kaip 20 mm pločio deformaciniai tarpai;
- hidroizoliacinės dangos arba garus izoliuojančio sluoksnio paklotams įrengti naudojamų termoizoliacinių statybos produktų sujungimai vieni kitų atžvilgiu turi būti perslinkti. Jei klojami keli termoizoliacinių statybos produktų sluoksniai, jų sujungimai gretimų sluoksnių atžvilgiu turi nesutapti. „Kryžmiški“ termoizoliacinių statybos produktų sujungimai neleidžiami;
- termoizoliacinių statybos produktų mechaninis atsparumas turi būti parinktas įvertinus galimą apkrovų poveikį.
Reikalavimai plokščiųjų neeksploatuojamųjų stogų garus izoliuojantiems sluoksniams:
- garus izoliuojantis sluoksnis turi būti įrengtas taip, kad stogo konstrukcijose nesikauptų drėgmė. Stoguose virš šildomų patalpų garus izoliuojantis sluoksnis turi būti įrengtas vidinėje termoizoliacinio sluoksnio pusėje. Garus izoliuojančiam sluoksniui panaudotų statybos produktų sujungimai turi būti suklijuoti, tarpusavyje sulydyti arba kitu būdu užsandarinti.
- vėdinamuose stoguose, įrengtuose virš 12 ºC-30 ºC temperatūros patalpų su mažesniu kaip 85 % santykiniu oro drėgniu, kai vėdinamame oro sluoksnyje virš termoizoliacinio sluoksnio įrengto vėjui nelaidaus sluoksnio sd ≤ 0,2 m, iš vidinės termoizoliacinio sluoksnio pusės esančio garus izoliuojančio sluoksnio sd vertė turi būti ne mažesnė kaip 20 m;
- stogų virš šaldomųjų pastatų ir patalpų garus izoliuojančio sluoksnio reikalavimai nustatyti;
- stogo sandūrose su sienomis, taip pat konstrukcijų ir stogo elementų, pereinančių per denginį, vietose (prie švieslangių, šachtų ir pan.) garus izoliuojantis sluoksnis turi tęstis iki šiluminės izoliacijos sluoksnio viršaus. Deformacinių siūlių garinės izoliacijos sluoksnis turi būti įrengtas taip, kad iš pastato patalpų nepraleistų drėgmės ir dengtų kompensatorių kraštus;
- plokščiuosiuose stoguose, kurie įrengti virš horizontalių gelžbetoninių perdenginių, pirmiausia turi būti įrengtas nuolydį formuojantis sluoksnis, o garus izoliuojantis sluoksnis turi būti įrengtas virš nuolydį formuojančio sluoksnio. Šis reikalavimas netaikos, kai nuolydį formuojantis sluoksnis įrengiamas iš specialiai tam tikslui skirtų gamyklinių termoizoliacinių statybos produktų.
Plokščiųjų neeksploatuojamųjų stogų hidroizoliacinės dangos sutvirtinimo reikalavimai:
Stogo hidroizoliacinėje dangoje turi būti numatytas reikiamas papildomų hidroizoliacinių sluoksnių skaičius, jų išdėstymas ir statybos produktai šių sluoksnių įrengimui.Plokščiųjų neeksploatuojamųjų stogų prijungimo prie vertikalių paviršių reikalavimai:
- prieš įrengiant ritininę hidroizoliacinę dangą ant vertikalios mūrinės sienos, mūras turi būti nutinkuotas - arba mūro siūlės turi būti užpildytos, o paviršius išlygintas;
- stogo sujungimo vietose su sienomis ir kitais vertikaliais paviršiais pastarieji turi būti padengti hidroizoliacine danga ne mažiau kaip 300 mm virš stogo plokštumos. Sujungimo su parapetais vietose, kai parapeto aukštis žemesnis nei 300 mm, hidroizoliacinė danga turi būti užleista ant parapeto viršaus ir pritvirtinta. Hidroizoliacinės dangos kraštas turi būti užsandarintas, kad į stogo konstrukcijas nepatektų vanduo.
Deformacinių siūlių įrengimo hidroizoliacinėje stogo dangoje reikalavimai:
- deformacinės siūlės turi būti atitrauktos nuo sienų, parapetų ir kitų virš stogo išsikišusių pastato dalių ne mažiau kaip 500 mm;
- deformacinių siūlių išdėstymo intervalai turi būti tokie, kad užtikrintų hidroizoliacinės dangos sandarumą ir jos atsparumą irimui dėl deformacinių reiškinių;
- betone, keramzitbetonyje arba mediniuose paklotuose deformacinės siūlės turi būti įrengtos ne didesniais kaip 10 m intervalais, o termoizoliacinių statybos produktų paklotuose - ne didesniais kaip 30 m intervalais;
- pastato aukščio perkryčio vietose esančiose deformacinėse siūlėse turi būti įrengti kompensatoriai. Deformacinės siūlės konstrukcija turi būti tokia, kad, atsiradus deformacijai, pro siūlę nepratekėtų vanduo. Deformacinių siūlių įdėklams turi būti naudojami nedegūs termoizoliaciniai statybos produktai;
- Deformacinės siūlės pastato konstrukcijose, paklote ir hidroizoliacinėje stogo dangoje turi būti sutapdintos.
Plokščiųjų neeksploatuojamųjų stogų vandens garų slėgio išlyginamojo sluoksnio reikalavimai:
- vandens garų slėgio išlyginamasis sluoksnis turi būti įrengtas po hidroizoliacinės dangos sluoksniu;
- kai hidroizoliacinė danga įrengta ant betoninių ar gelžbetoninių paklotų, privaloma įrengti vandens garų slėgio išlyginamąjį sluoksnį;
- vandens garų slėgio išlyginamojo sluoksnio oro mikrotarpsluoksniai turi susisiekti su išore per parapetus, karnizus arba vėdinimo kaminėlius;
- visuose platesniuose kaip 10 m stoguose turi būti įrengti vėdinimo kaminėliai. 60 m2-80 m2 stogo plote turi būti įrengtas ne mažiau kaip vienas vėdinimo kaminėlis.
Plokščiųjų neeksploatuojamųjų stogų parapetų reikalavimai:
- parapetai turi būti iškilę virš hidroizoliacinės stogo dangos paviršiaus ne mažiau kaip 100 mm;
- parapetai viso pastato perimetru turėtų būti įrengti viename lygyje;
- parapetų viršaus nuolydis turi būti į stogo pusę ir ne mažesnis kaip 2,9 °;
- padengiant parapetus skarda, ją būtina iškišti už vertikalaus sienos paviršiaus į abi sienos puses: esant keraminių, silikatinių apdailos plytų ir kitų išorės apdailai naudojamų statybos produktų atsparumui šalčiui, ne mažesniam kaip 100 šaldymo ir šildymo ciklų (Šilutės, Klaipėdos Palangos ir Skuodo rajonuose ne mažesniam kaip 150 šaldymo ir šildymo ciklų), - ne mažiau kaip 50 mm, o esant mažesniam atsparumui šalčiui, - ne mažiau kaip 80 mm.
Reikalavimai plokščiųjų neeksploatuojamų stogų garus izoliuojantiems sluoksniams
Garus izoliuojantis sluoksnis turi būti įrengtas taip, kad stogo konstrukcijose nesikauptų drėgmė 85% santykiniu oro drėgniu. Stoguose virš šildomų patalpų garus izoliuojantis sluoksnis turi būti įrengtas vidinėje termoizoliacinio sluoksnio pusėje. Garus izoliuojančiam sluoksniui panaudotų statybos produktų sujungimai turi būti suklijuoti, tarpusavyje sulydyti arba kitu būdu užsandarinti. vėdinamuose stoguose, įrengtuose virš 12°-30°C temperatūros patalpų su mažesniu už 85% santykiniu oro drėgniu, tada sujungimų nebutina suklijuoti, tarpusavyje sulydyti arba kitu būdu užsandarinti. kai vėdinamame oro sluoksnyje virš termoizoliacinio sluoksnio įrengto vėjui nelaidaus sluoksnio sd < 0,2 m, iš vidinės termoizoliacinio sluoksnio pusės esančio garus izoliuojančio sluoksnio sd vertė turi būti ne mažesnė kaip 20 m.
Efektyvus stogo šlaito plotas

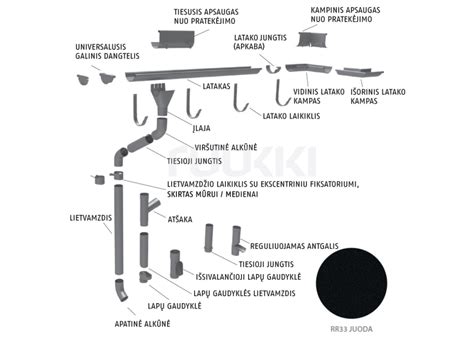

Žinoma, sistema būtinai turi būti sandari, tad svarbu atkreipti dėmesį į jos montavimo būdą. Medžiagos, iš kurių gaminamos lietaus vandens nuvedimo sistemos yra įvairios - tai plastikas, cinkas, varis ir cinkuotas plienas. Parenkant lietaus vandens nuvedimo sistemą, svarbiausia, kad sistemos matmenys atitiktų plotą, nuo kurio bus surenkamas vanduo. Todėl būtina teisingai apskaičiuoti efektyvų stogo šlaito plotą. Pirmiausia išmatuojamas stogo aukštis - nuo pagrindo iki aukščiausio taško (С), po to - horizontalioji dalis - atstumas nuo pagrindo centro iki stogo krašto (В). Jei kampas numatytas mažesniu nei 2 metrų atstumu nuo nuolajos, rekomenduojama pridėti 10 proc. Lietaus vandens nuvedimo sistemų gamintojai pateikia lenteles, kuriose nurodytas maksimalus stogo plotas, nuo kurio galima vandenį nuleisti vienu lietvamzdžiu. Iš jų, pagal apskaičiuotą efektyvų stogo plotą matyti, kokio skersmens latakai bei nuolajų vieta yra tinkami konkrečiu atveju. Latakų nuolydis turi būti 3mm vienam bėginiam metrui latako ilgio. Tačiau jei atstumas tarp lietvamzdžių yra didesnis nei 20 m, tai šis nuolydis jau ryškiai matomas ir gadina fasado išvaizdą.| Elementas | Aprašymas |
|---|---|
| Pg | Gyvenamasis plotas |
| Pp | Pagalbinis plotas (naudingas ir nenaudingas) |
| Pv | Verslo plotas |
| Pkt | Kitas plotas (rūsio, garažo) |
