Ugnies Saugos Reikalavimai Gamybinėse Patalpose

Gamybinės patalpos, dėl jose vykstančių procesų ir naudojamų medžiagų, yra potencialiai pavojingos vietos, kuriose būtina užtikrinti aukštą ugnies saugos lygį. Svarbu laikytis griežtų ugnies saugos reikalavimų, kad būtų apsaugoti darbuotojai, turtas ir aplinka. Šiame straipsnyje aptarsime pagrindinius ugnies saugos reikalavimus, kuriuos būtina įgyvendinti gamybinėse patalpose.

Pagrindiniai Ugnies Saugos Reikalavimai

Ugnies saugos reikalavimai gamybinėse patalpose apima daugybę aspektų, pradedant nuo tinkamos pastato konstrukcijos ir baigiant darbuotojų mokymu. Štai keletas svarbiausių reikalavimų:

1. Pastato Konstrukcija ir Medžiagos

Pastato konstrukcija turi būti atspari ugniai, o naudojamos medžiagos - nedegios arba sunkiai degios. Tai padeda apriboti ugnies plitimą ir suteikia daugiau laiko evakuacijai.

2. Gaisro Aptikimo ir Signalizacijos Sistemos

Gamybinėse patalpose būtina įrengti automatines gaisro aptikimo ir signalizacijos sistemas, kurios greitai aptiktų gaisrą ir informuotų darbuotojus bei atitinkamas tarnybas.

Šios sistemos turi būti reguliariai tikrinamos ir prižiūrimos.

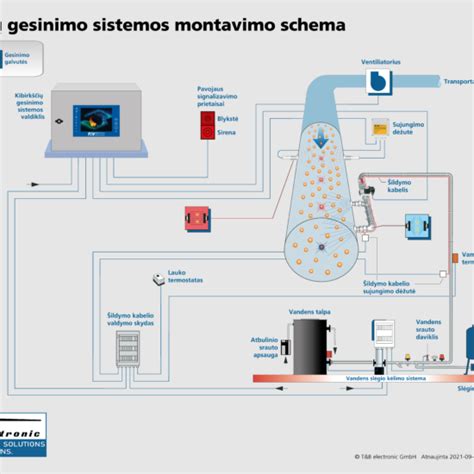

3. Gaisro Gesinimo Sistemos

Būtina įrengti tinkamas gaisro gesinimo sistemas, tokias kaip automatinės purkštuvų sistemos (sprinkleriai), gaisriniai čiaupai ir gesintuvai. Svarbu, kad gesinimo sistemos būtų tinkamos naudojamoms medžiagoms ir gamybos procesams.

4. Evakuacijos Planai ir Keliai

Būtina parengti aiškius ir suprantamus evakuacijos planus, nurodančius evakuacijos kelius, susirinkimo vietas ir veiksmus gaisro atveju. Evakuacijos keliai turi būti gerai apšviesti, pažymėti ir neužkrauti.

5. Darbuotojų Mokymas ir Instruktažas

Visi darbuotojai turi būti apmokyti, kaip elgtis gaisro atveju, kaip naudotis gaisro gesinimo priemonėmis ir kaip evakuotis iš pastato. Reguliariai turi būti rengiami praktiniai evakuacijos mokymai.

6. Pavojingų Medžiagų Valdymas

Pavojingos medžiagos turi būti laikomos ir naudojamos pagal griežtus saugos reikalavimus. Būtina užtikrinti tinkamą ventiliaciją, izoliaciją ir apsaugą nuo užsiliepsnojimo.

7. Elektros Įrangos Saugumas

Elektros įranga turi būti reguliariai tikrinama ir prižiūrima, kad būtų išvengta trumpųjų jungimų ir kitų elektros gedimų, galinčių sukelti gaisrą. Reikia naudoti tik sertifikuotą ir tinkamai įrengtą elektros įrangą.

8. Priešgaisrinė Įranga

Gamybinėse patalpose būtina įrengti komutacines spintas, kurios užtikrina įrangos nuo išorės poveikio saugumą. Jose galima įrengti papildomą aušinimą, priešgaisrinę ar apsaugos sistemas. Įrangą galima sudėti ant išvažiuojančių ant pavažų lentynų arba prisukti tam skirtose vietose. Komutacinės spintos būna įvairaus dydžio ir dizaino, tad jas galima laikyti tiek biure, tiek techninėse patalpose ar kitur.

Tinklo Technologijos ir Įranga

Kompiuterinis tinklas yra sudėtingas aparatinių ir programinių komponentų kompleksas. Visą programinį-aparatinį tinklo kompleksą galima aprašyti daugiasluoksniu modeliu. Toks komplekso aprašymas leidžia standartizuoti įvairių jo lygmenų charakteristikas. Įvertinus tai, 80-ujų metų pradžioje pasaulinės standartizacijos organizacijos ISO, ITU-T ir kt. OSI modelis nurodo sistemų bendravimo lygmenys, jų pavadinimus, funkcijas.

OSI modelis apima septynis lygius:

1. Taikomasis lygmuo
2. Pateikimo lygmuo
3. Seansinis lygmuo
4. Transporto lygmuo
5. Tinklinis lygmuo
6. Kanalinis lygmuo
7. Fizinis lygmuo

Fizinis lygmuo aprašo fizinį duomenų perdavimo kanalą. Kanalinio lygmens uždavinys - perdavimo terpės prieinamumo tikrinimas, klaidų aptikimas ir taisymas. Kanaliniame lygmenyje bitai grupuojami į kadrus, skaičiuojama kadro kontrolinė suma, ir ji pridedama prie kadro. Jei išsiųsto ir gauto kadro kontrolinės sumos nesutampa, fiksuojama klaida. Tinklinio lygmens protokolai aprašo, kaip nurodomi adresai ir kaip paketai perduodami iš vieno tinklo galo į kitą. Tinklinis lygmuo kuria vieningą transporto sistemą, jungiančią kelius tinklus. Transporto lygmens protokolai aprašo operacijas, užtikrinančias patikimą duomenų pardavimą. Keliaujant nuo siuntėjo iki gavėjo informacijos paketai gali būti sugadinti arba prarasti.

Lokalių tinklų topologijos

Vietiniuose tinkluose yra naudojamos magistralės, žvaigždės ir žiedo topologijos. Loginė topologija tai duomenų srautų judėjimo topologija vienoje ar kitoje sistemoje, o fizinė topologija tai ryšių, kuriuos sudaro atskiros kabelio dalys, konfigūracija.

Pagrindinis skirtumas tarp šių topologijų yra kompiuterių išdėstymas. Magistralės topologija neturi koncentratoriaus.

• Žiedo topologija leidžia kompiuteriams lengviau pasiekti vienam kitą ir nustatyti, kada tinklas veikia gerai. Tačiau toks tinklas nustoja dirbti, jei kabelis nutrūksta bent vienoje vietoje. Čia taip pat reikalinga stotis kontroliuojanti tinklo darbą, kuri seką keliaujančią informaciją.
• Žvaigždės topologijos tinklai neturi žiedo topologijos trūkumo, nes vienas kabelis prijungia tik vieną kompiuterį ir nereikia kontroliuojančios stoties. Sugedusi stotis neturi įtakos tinklo darbui. Tačiau tinklas tampa neveiksnus sugedus tinklo mazgui.
• Magistralinės topologijos tinklai naudoja mažiau kabelio, tačiau turi tą patį trūkumą, kaip ir žiedo, neveikia, kai nutrūksta kabelis.
• Medžio tipologijoje turi tokių pačių trūkumų kaip ir magistralinės topologijos tinklai, nutrūkus kabeliui tinklas tampa nebeefektyvus, tačiau tokiam tinklui reikia mažiau kabelio, nei kitoms topologijoms.
• Žvaigždės ir magistralės jungimo būdui reikalingi specialūs prievadai mazgus sujungti vieną magistralę, sugedus vienam iš prievadų dalis tinklo tampa neefektyvi, tačiau ne visa.

Ethernet technologijos

Ethernet yra tinklo technologija, standartinių protokolų ir juos realizuojančių programinių aparatinių priemonių suderinta visuma, kuri pakankama kompiuterių sistemai sukurti. Ethernet tinklas yra lengvai plečiamas.

10BASE-5

• Greitis - 10 megabitų per sekundę (Mbps) (pirmasis standarto skaičius rodo duomenų perdavimo greitį).
• Maksimalus perdavimo kabeliu atstumas be kartotuvų yra iki 500 m (paskutinis standarto skaičius nurodo maksimalų segmento ilgį šimtais metrų).
• Galuose būtini terminatoriai su 50 omų varža.
• Viename tinklo segmente gali būti iki 100 transiverių ne mažesniu nei 2,5 m atstumu.
• Maksimalus tinklo kabelio ilgis - 2500 m.

10BASE-2

• Mažesnė ir pigesnė versija nei 10BASE-5.
• Sparta 10 Mbps.
• Naudojamas plonesnis (RG-58 /U, RG-58 A/U, RG-58 C/U) koaksialinis kabelis. Vidinio laido skersmuo - 0,89 mm. Kabelis kartais dar vadinamas pigiu (cheapnet) arba plonyčiu tinklu (thinner, thin Ethernet).
• Naudojama magistralinė lokaliojo tinklo topologija.
• Maksimalus kabelio segmento ilgis yra iki 185 m, kai segmente yra ne daugiau kaip 30 kompiuterių (stočių).
• Minimalus atstumas tarp stočių - 1 metras, pagal šį standartą taip pat galima naudoti kartotuvus, todėl tinka ta pati taisyklė kaip ir 10BASE-5 5x4x3, vadinasi, bendras tinklo kabelio ilgis - 5*185 = 925 metrai. trūkumą - negalima gauti informacijos apie monokanalo būvį. Nutraukus segmentą, be kabelio testerio sudėtinga nustatyti trūkio tašką (jei nesimato).

10Base-T

• Standartas palaiko duomenų perdavimą 10 Mbps sparta.
• Naudojami vytosios poros (UTP, Ushielded twisted Pair) laidai yra ne žemesnės nei 3 kategorijos. Kabelis turi būti sudarytas iš ne mažiau nei dviejų vytųjų laidų porų: viena pora naudojama siųsti, kita - priimti.
• Maksimalus segmento kabelio ilgis - 100 m.
• Tinklą sudaro tinklo plokštės, kabelis ir vienas arba daugiau šakotuvų.
• Kartotuvų kiekis tarp bet kurių dviejų tinko kompiuterių neturi viršyti 4. Tai vadinamoji 4 koncentratorių taisyklė. Kompiuterių skaičius negali viršyti 1024.
• Naudojama žvaigždės lokaliųjų tinklų topologija.
• Maksimalus jungiančio kabelio ilgis 100 m.

Vytos poros kabeliai

Paskaičiuota, kad 100 Mbps tinklo pralaidumas, kai duomenų pakartojimas ((dėl prasto signalo sklidimo ir atspindžių) siekia 1 proc., realiai mažėja iki 20 Mbps. Todėl tinkluose dirbančiuodse 100Mbps sparta rekomenduojama naudoti kabelius nežemesnės kaip 5 kategorijos.

5 kategorijos vytosios poros kabelis

• Naudojamas Ethernet 100Base-TX, 100Base-T, 10Base-T, ATM, Token Ring tinkluose.
• Pralaidumas 100 MHz.

5e kategorijos vytosios poros kabelis

• Ši kategorija panaši į 5-tą, tik 5e kategorijai taikomi didesni reikalavimai.
• Formaliai vadinama ANSI/TIA/EIA 568A-5.
• Gali būti taikoma ir Gigabit Erhernet (1000Base-T) tinkluose.
• Laisvai suderinama su 5 kategorija.
• Naudoja visas keturias vytas poras, suskaidant duomenis kiekvienai porai po lygiai.
• Naudojama standartinis RJ-45 mazgo pajungimo būdas.
• Gali būti UTP arba STP tipo kabelis.
• Kieviena pora galima perduoti iki 300Mbps sparta duomenis.

6 kategorijos vytosios poros kabelis

• Panaši į 5e kat., tik yra valdymo pakeitimų.
• Priklauso 568A standartui.
• Atsirado naujų testavimų, ELFEXT (Equal Level Far End Crosstalk ) ir PSELFEXT (PowerSum Equal Level Far End Crosstalk ), kurie būtini kiekvienam komponentui ir įdiegtai sąsajai ar kanalui, kad atitiktų reikalaujamą kokybę.
• Gali būti UTP arba STP tipo kabelis.
• Naudojama Gigabit Ethernet tinkluose.
• Duomenų perdavimo sparta galima du kart didesnė negu 5e kategorijos.
• Naudojamas standartinis RJ-45 mazgo pajungimo būdas.

7 kategorijos vytosios poros kabelis

• Ši kabelinė sistema pralenkia F klasę.
• Ši kategorija yra už RJ-45 galimybių, todėl naudojamos anujos kartos jungtys.
• Naudojamas dažnis yra 600MHz + 25% (viso 750MHz).
• Kiekvienas kabelis susideda iš 4 atskirų folija aptrauktų porų su apvalkalu apie jas., tad 7 kat. kabeliai gali būti tik STP.

Tinklo įrenginiai

Komutatorius (switch) - tai aktyvus tinklo elementas, kuris valdo duomenų perdavimą taip, kad duomenys būtų kuo rečiau prarandami ir pasiektų adresatą kuo greičiau. Komutatoriai sudalina tinklą į segmentus. Kiekvienas iš jų gali dirbti nesikertant duomenų srautams.

Jungiant didelius tinklus, norint juos toliau plėsti būtina juos sujungti tinkliniame lygmenyje - reik naudoti maršrutizatorius. Maršrutizatoriai atlieka atlieka duomenų maršrutizavimo (routing) funkciją, kad informacija būtų sėkmingai perduota esančiais potinkliais. Maršrutizatoriai iš principo yra įrenginiai, kurie jungia IP tinklus. Maršrutizatorius palaiko tinklinio lygmens protokolus. Perduodant duomenų paketus tarp skirtingus standartus palaikančių potinklių, turi keičia jų antraštes, pagal standartą.

Tinklo plokštės

Tinklo plokštė padeda kompiuteriui pasinaudoti tinklo teikiamais resursais. Pagal mikrokontrolerio lustą (Chip, chipset), pagal kurį adapteris pagamintas. Muo jo priklauso visi plokštės parametrai: tvarkyklės, magistralės tipas, palaikomas greitis ir t.t.

• BNC - Ethernet 10Base-2, plonas kaksialinis kabelis.
• RJ-45- Ethernet 10Base-T, 100Base-TX, 1000Base-T, Token Ring, vytosios poros kabeliams.

Tinklo darbo greitį - 4Mbps, 10Mbps, 100Mbps, 1000Mbps. Tinklo plokštės naudojančios vytosios poros kabelį gali palaikyti skirtingus darbo rėžimus:pusiau duplekso (HalfDuplex) arba viso duplekso (FullDuplex).

Modemas yra įtaisas, suteikiantis galimybę AK komunikuoti per visuomeninę telefoninę liniją. Modemai išverčia AK signalus į tą formą, kuria signalai gali būti perduoti per telefoninę liniją, t. y.
